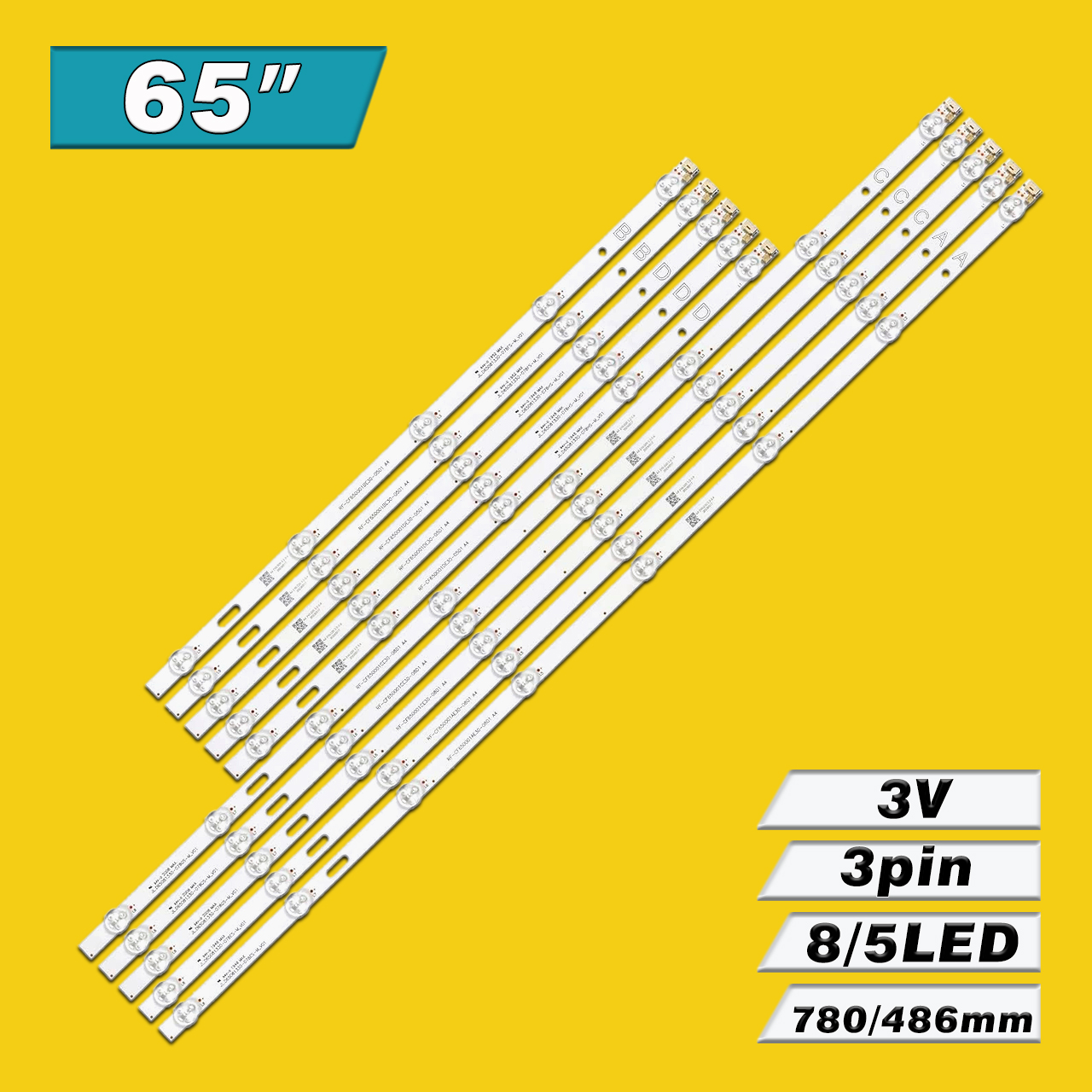

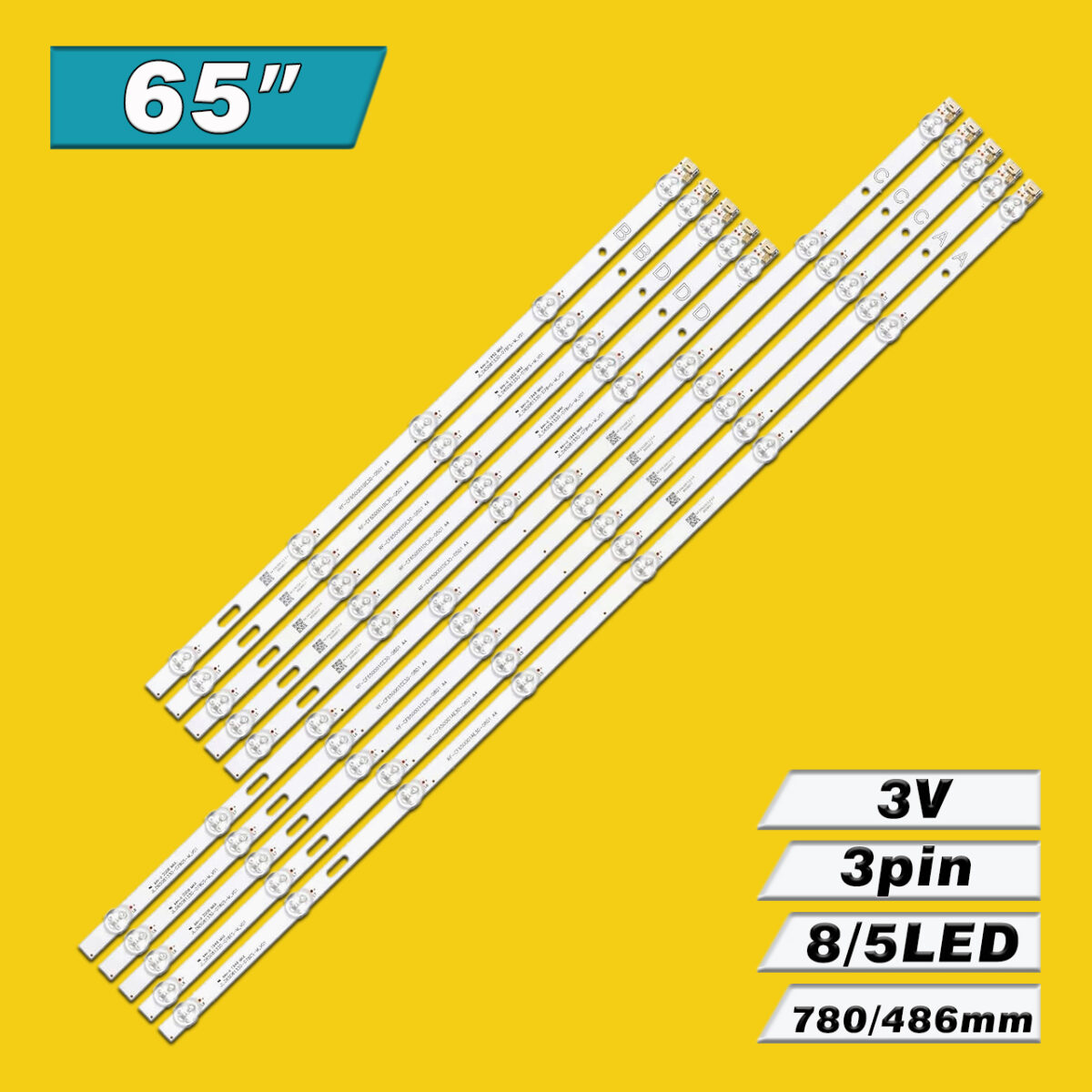

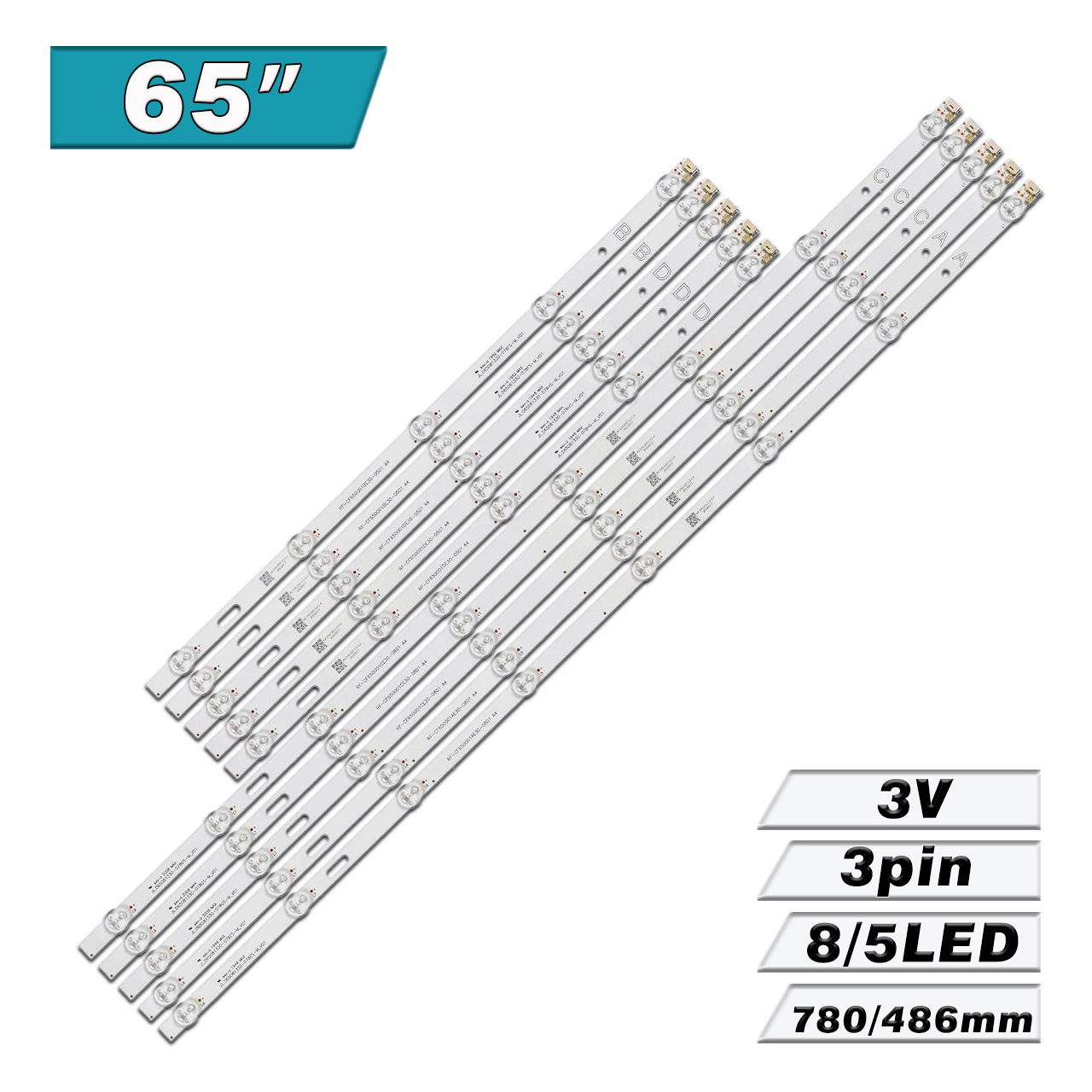

LED подсветка TV 65″ RF-CF650001AE30-0801 + RF-CF650001BE30-0501 + RF-CF650001CE30-0801 + RF-CF650001DE30-0501 A4 (8LED/5LED 780mm/486mm 3V) – цена указана за комплект из 10-ти светодиодных планок.
Полный комплект состоит из 10-ти планок:
- RF-CF650001AE30-0801 A4 (JL.D65081330-078ES-M_V01) – 2 шт.
- RF-CF650001BE30-0501 A4 (JL.D65081330-078FS-M_V01) – 2 шт.
- RF-CF650001CE30-0801 A4 (JL.D65081330-078GS-M_V01) – 3 шт.
- RF-CF650001DE30-0501 A4 (JL.D65081330-078HS-M_V01) – 3 шт.
Комплект планок LED подсветки RF-CF650001AE30/CE30-0801 + RF-CF650001BE30/DE30-0501 A4 характеристики:

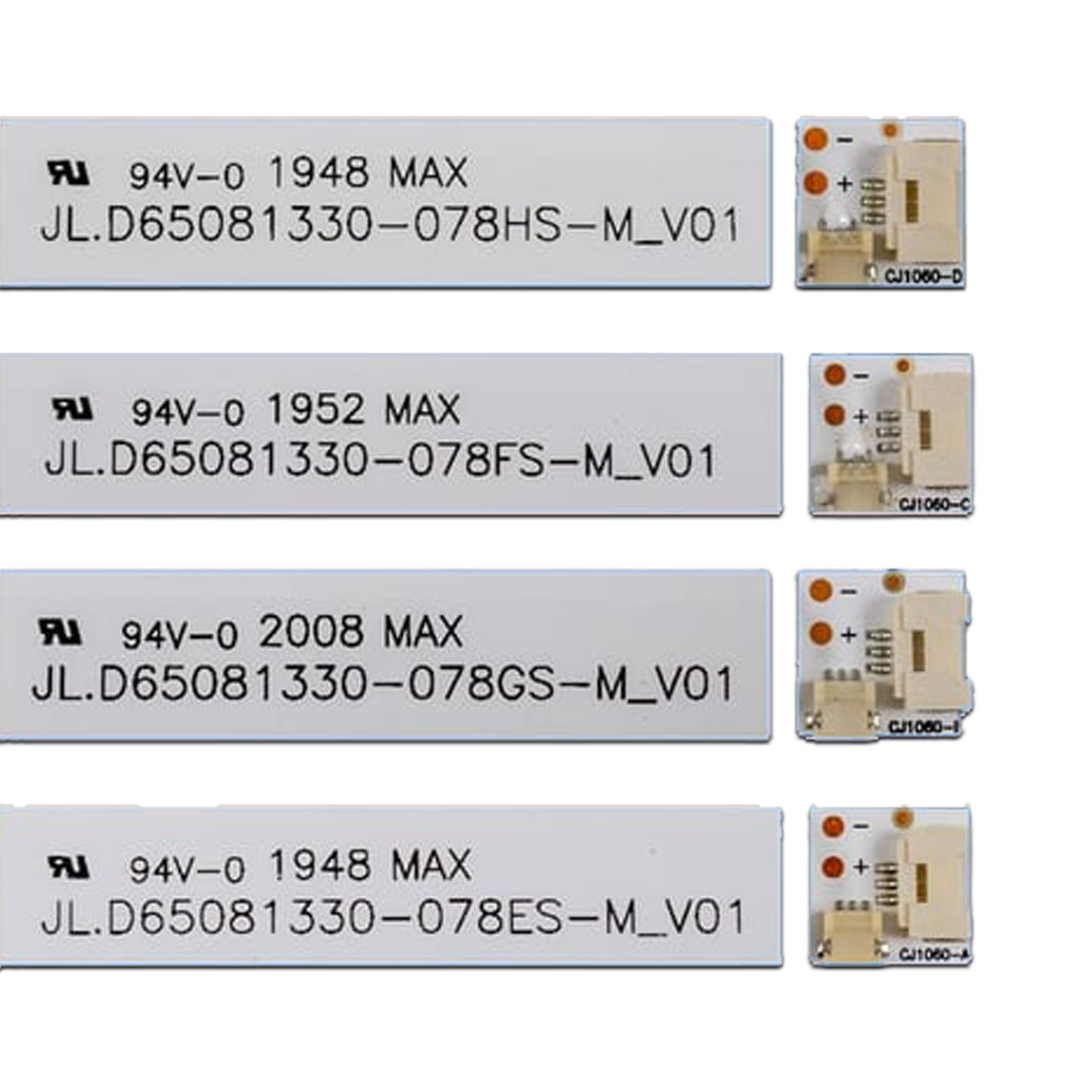

- Маркировка:
- RF-CF650001AE30-0801 A4 (JL.D65081330-078ES-M_V01)
- RF-CF650001BE30-0501 A4 (JL.D65081330-078FS-M_V01)
- RF-CF650001CE30-0801 A4 (JL.D65081330-078GS-M_V01)
- RF-CF650001DE30-0501 A4 (JL.D65081330-078HS-M_V01)
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A/C тип: 24 В (8S1P)
- Общее напряжение планки:
- B/D тип: 15 В (5S1P)
- Количество светодиодов на каждой планке:
- A/C тип: 8 шт.
- B/D тип: 5 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 65″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- A/C тип: 780 мм
- B/D тип: 486 мм

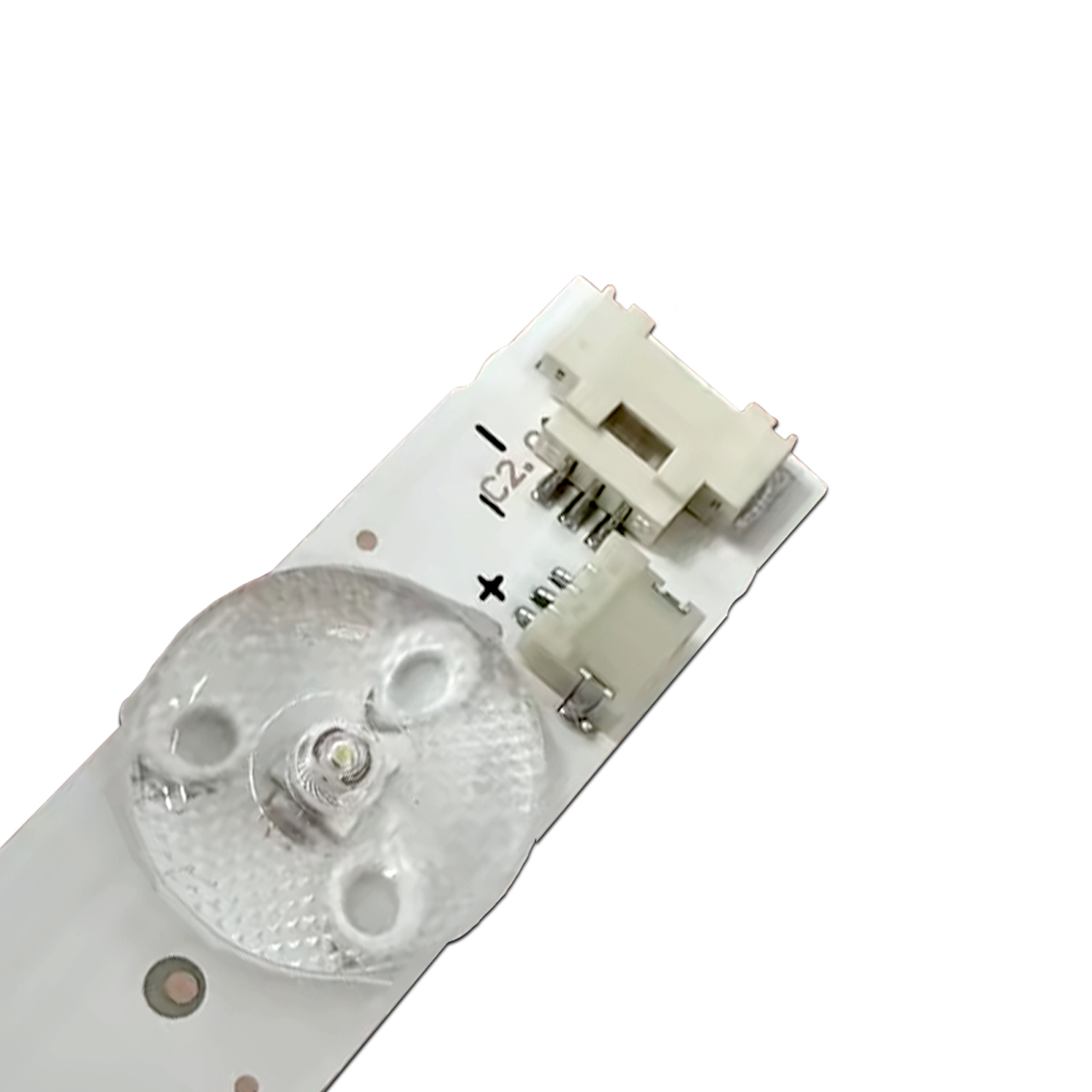

- Количество контактов на разъеме: 2*3pin (+N−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A/C тип: 545 мм
- B/D тип: 335 мм
- Расстояние между центрами светодиодов:
- A тип: 100-100-103-107-109-110-111 мм
- B тип: 107-109-110-111 мм
- C тип: 90-90-111-109-109-110-111 мм
- D тип: 109-109-110-111 мм
- Расстояние между центром 1-го и последнего LED:
- A тип: 741 мм
- B тип: 437мм
- C тип: 731 мм
- D тип: 439 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 13 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги RF-CF650001AE30/CE30-0801 + RF-CF650001BE30/DE30-0501 A4:
- JL.D65081330-078ES-M-V01
- JL.D65081330-078FS-M-V01
- JL.D65081330-078GS-M-V01
- JL.D65081330-078HS-M-V01
- 301081144, 301081146, 30105469, 30105473
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- VES650QNTS-2D-N41, VES650QNTL-2D-N41, VES650QNTB-2D-N41, VES650QNTB-2D-N43, VES650QNTR-N2-N43, VES650QNTB-Q2-Z01, VES650QNTB-N2-Z01, VES650QNTR-N2-N41, VES650QNTB-2D-N42, VES650QNTS-2D-N4, VES650QNTL-N2-Z01 и других.
Совместимость с моделями телевизоров диагональю 65″:
- Bush: DLED65UHDHDRS, DLED65UHDHDRSA
- Cecotec: ALU10165, ALU00165, ALU011065+, VQ65UK3163DBU11065
- Gogen: TVU65W652STWEB, TVU65W652
- JVC: LT-65CF890, LT-65VU3000, LT-65VU3100, LT-65VA7100, LT-65CF810(A)
- Hanseatic: 65H600UDS
- Hitachi: 65HT8060UD, 65HK5600, 65HAK5350, U65L7300
- Horizon: 65HL7590U
- KENDO: 65LED8201B, 65LED8221DG, 65 LED 8201 B, 65 LED 8221 DG
- Kydos: K65WU22SD01
- Luxor: LUX0165005/01
- Logik: L65UE20
- Panasonic: TX-65HX580EZ, TX-65HX580B, TX-65HX600EZ, TX-65HXW604, TX-65HXW584
- Philips: 65PUS8818/12, 65PUS7906/12
- Regal: 65R7540UA 65R7540UB, 65R754U, 65R854UQ, 65R754UA9
- Techwood: 65TWS218 UHD TV
- Telefunken: D65V950M2CWH
- Toshiba: 65U2963DG, 65UL2063DB, 65UL2063DT, 65U2963DB, 65UA3D63DG, 65UA2063DG, 65UL3063DT, 65UA3A63DT, 65UL2163DT, 65QA4C63DG, 65UL2163DBC, 65UF3D63DA, 65UA2B63DB, 65UA4C63DG, 65UK3163DB, 65QA5D63DT, 65UA3D63DT
- Turbox: TXV-U6580SMT
- Vestel: 65U9500, 65U9400, 65UL9500, 65Q9900, 65U9700, 65U9510, 65U9600 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
