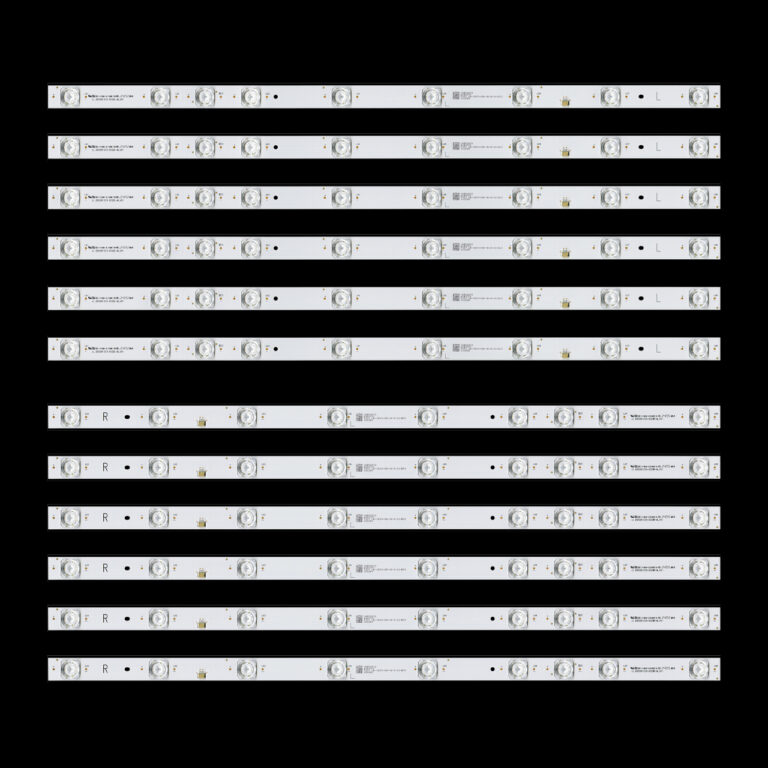

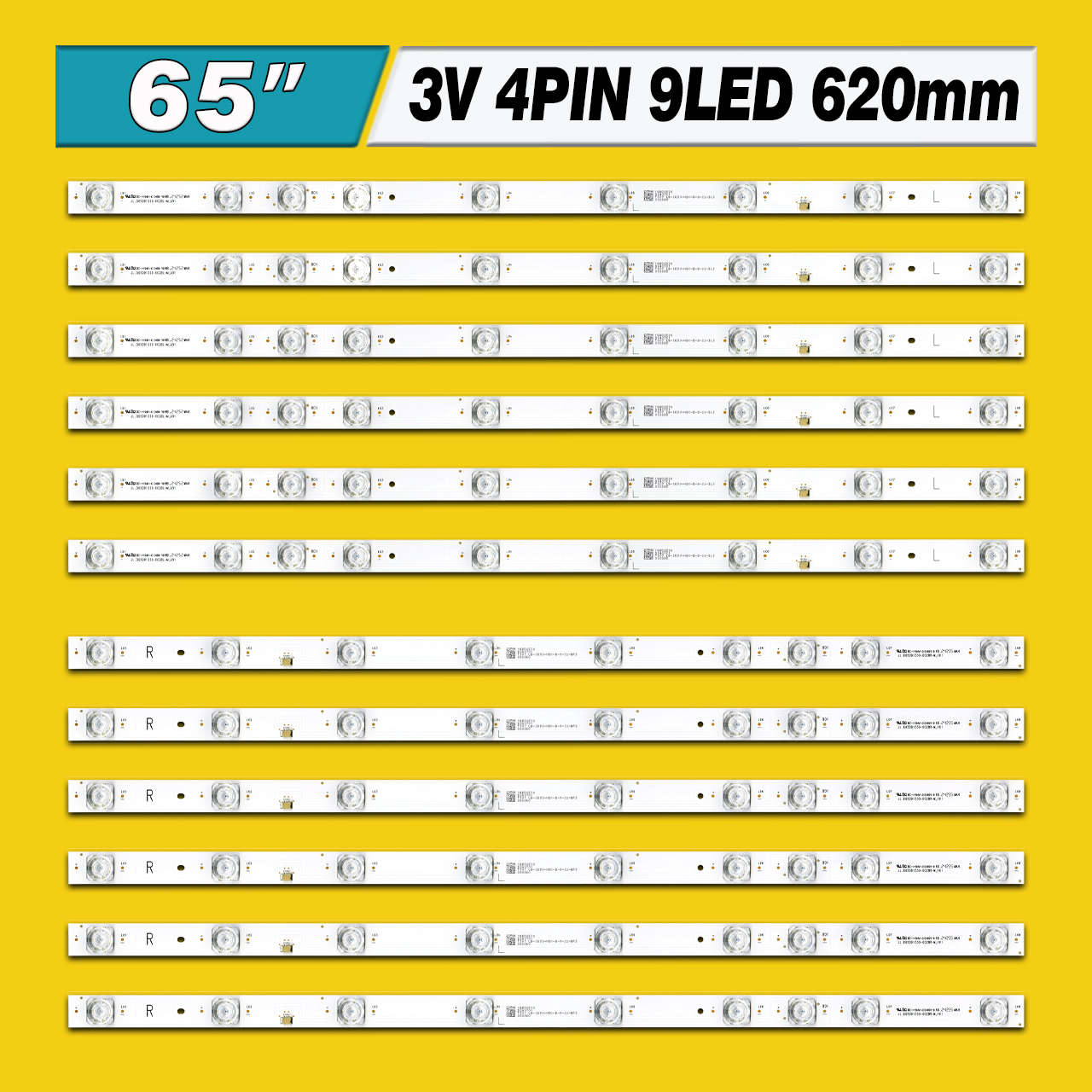

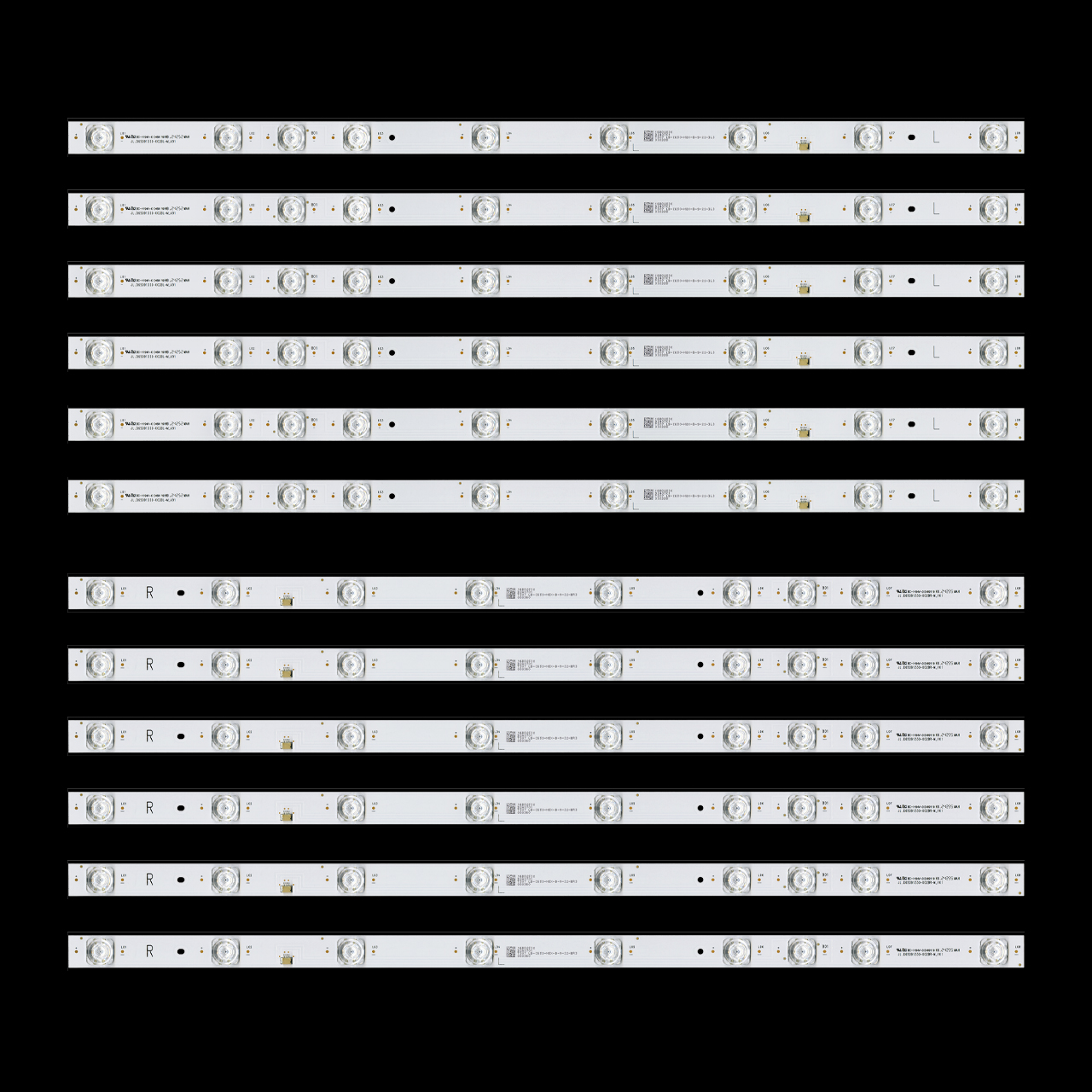

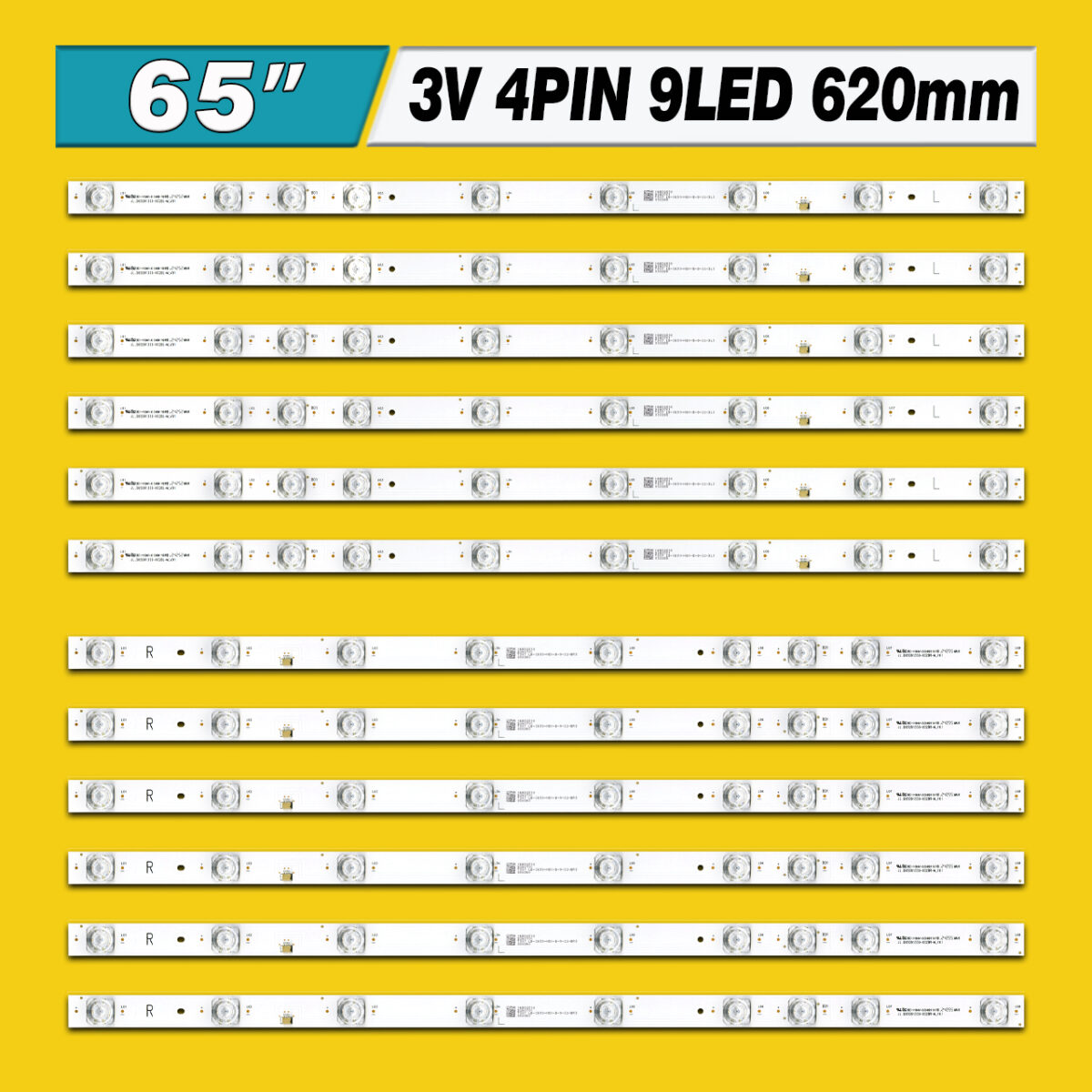

LED подсветка TV 65″ JL.D65091330-002BL-M_V01 + JL.D65091330-002BR-M_V01 (9LED 620mm 3V 4pin)– цена указана за комплект из 12-ти светодиодных планок.
Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):
- JL.D65091330-002BL-M_V01 (9LED 620mm 3V 4pin, 8White+1Blue LED) – 6 шт.
- JL.D65091330-002BR-M_V01 (9LED 620mm 3V 4pin, 8White+1Blue LED) – 6 шт.
Возможна проклейка теплопроводного скотча по запросу.
Комплект планок LED подсветки JL.D65091330-002BL-M_V01 + JL.D65091330-002BR-M_V01 характеристики:

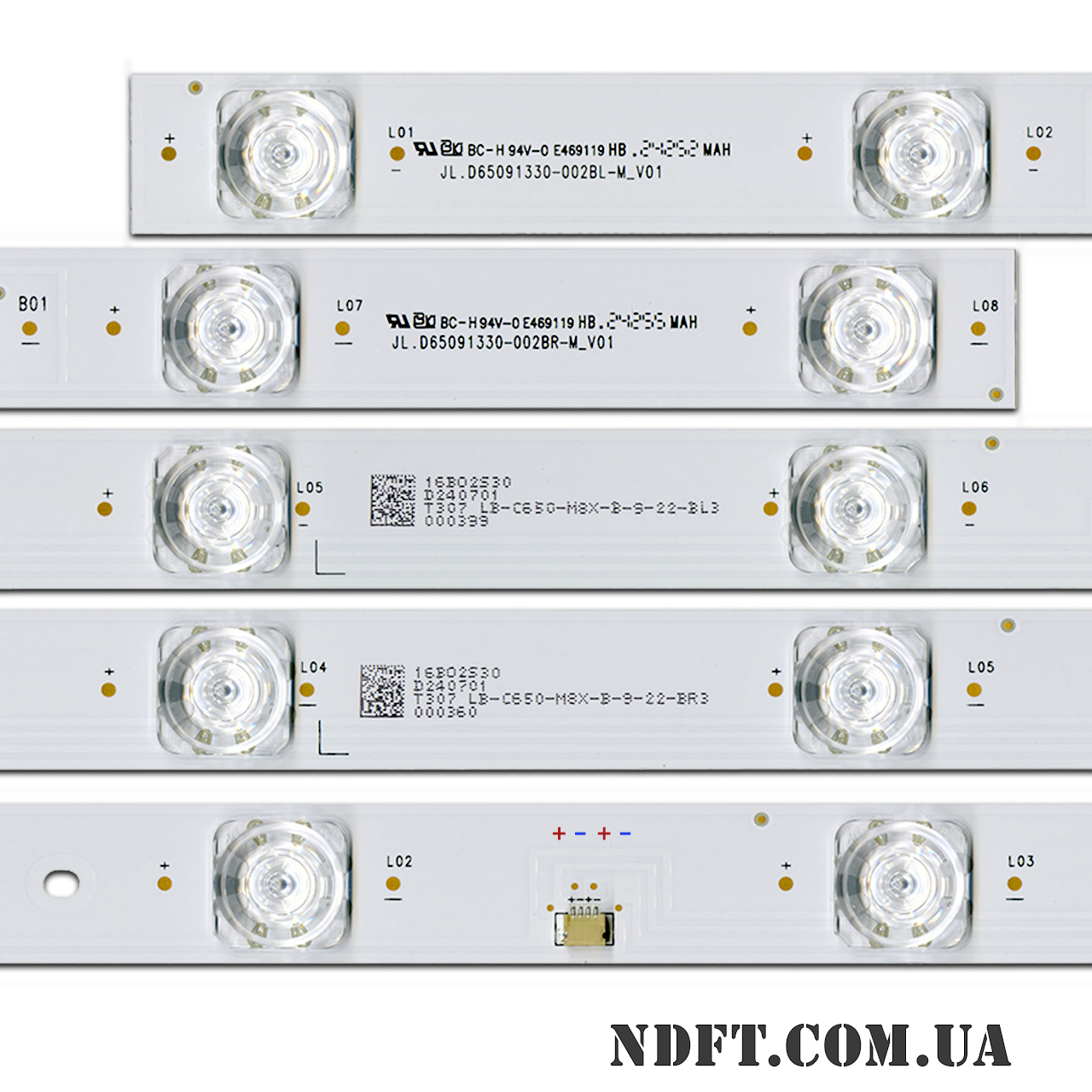

- Маркировка:
- JL.D65091330-002BL-M_V01
- JL.D65091330-002BR-M_V01
- Рабочее напряжение одного светодиода: 3 В (8White+1Blue)
- Общее напряжение группы:
- 24 В (8S1P) WHITE
- 3 В (1S1P) BLUE
- Количество светодиодов на каждой планке: 9 шт. (2 группы)
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 65″
- Диаметр светорассеивателя: ▣17 мм
- Длина каждой планки: 620 мм
- Количество контактов на разъеме: 4pin (+−+−)
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 337 мм
- Расстояние между центрами светодиодов:
- L тип: 83-41-42-83-83-83-81-81 мм
- R тип: 81-81-83-83-83-42-41-83 мм
- Расстояние между центром 1-го и последнего LED: 580 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 22 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JL.D65091330-002BL-M_V01 + JL.D65091330-002BR-M_V01:
- JL.D65091330-002BL-M V01
- JL.D65091330-002BR-M V01
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- ST6451D06-3 VER2.1
- TPT650U2
- TPT650U3 и других.
Совместимость с моделями телевизоров диагональю 65″:
- Grunhelm: Q65U701-GA11V
- Harper: 65Q850TS
- Hyundai: H-LED65QBU7500
- Maunfeld: MQT65USD03
- Sber: SDX-65UQ5232T и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
