S1Q7-650SM0-R0 65Q60A BN96-52589A REV00 (78LED 710mm 3V, JL.E650F2720-408BS-R8P-M-HF, LM41-0152B/C) – LED подсветка TV Samsung 65″ (комплект)

Артикул: 1590298

950.25

950.25 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Meest
  • Самовывоз (г. Ивано-Франковск)
2 Человека сейчас смотрит этот товар!

Описание

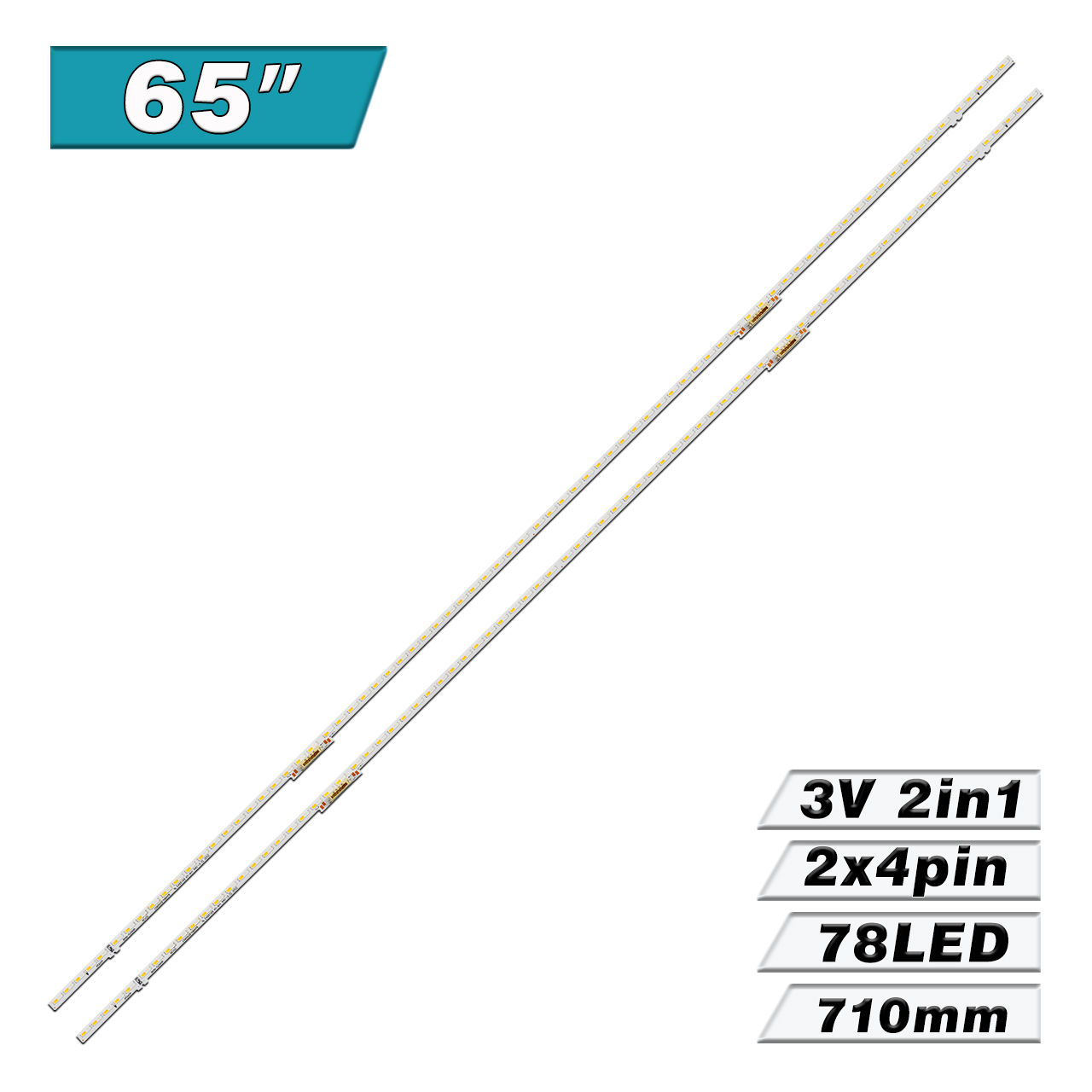

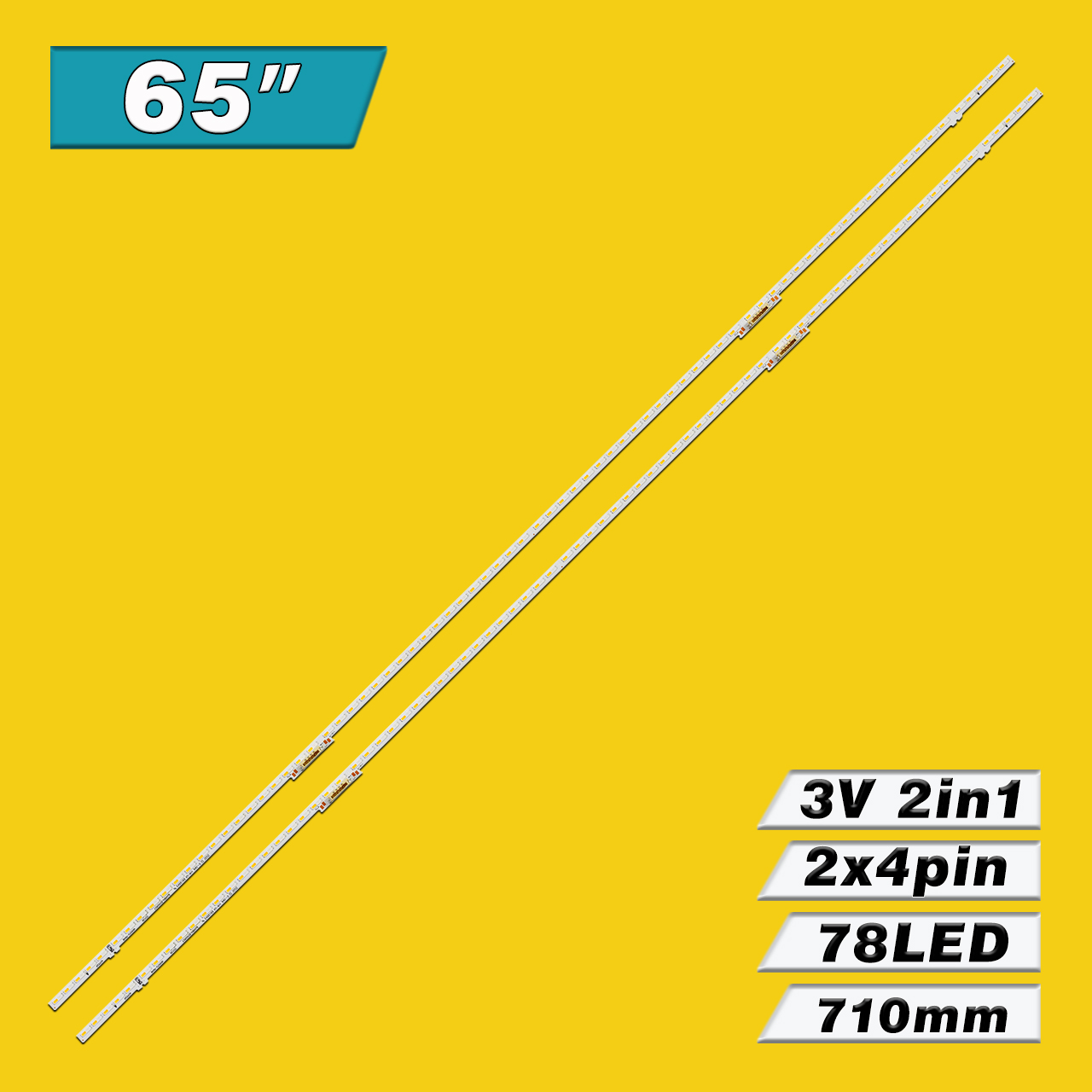

LED подсветка TV Samsung 65″ S1Q7-650SM0-R0 (78LED 710mm 3V, 65Q60A BN96-52589A REV00, JL.E650F2720-408BS-R8P-M-HF) – цена указана за комплект из двух светодиодных планок.

Полный комплект состоит из двух планок:

  • 65Q60A BN96-52589A REV00 (3V 2in1 78LED 710mm) – 2 шт.

Комплект планок LED подсветки 65Q60A BN96-52589A REV00 характеристики:

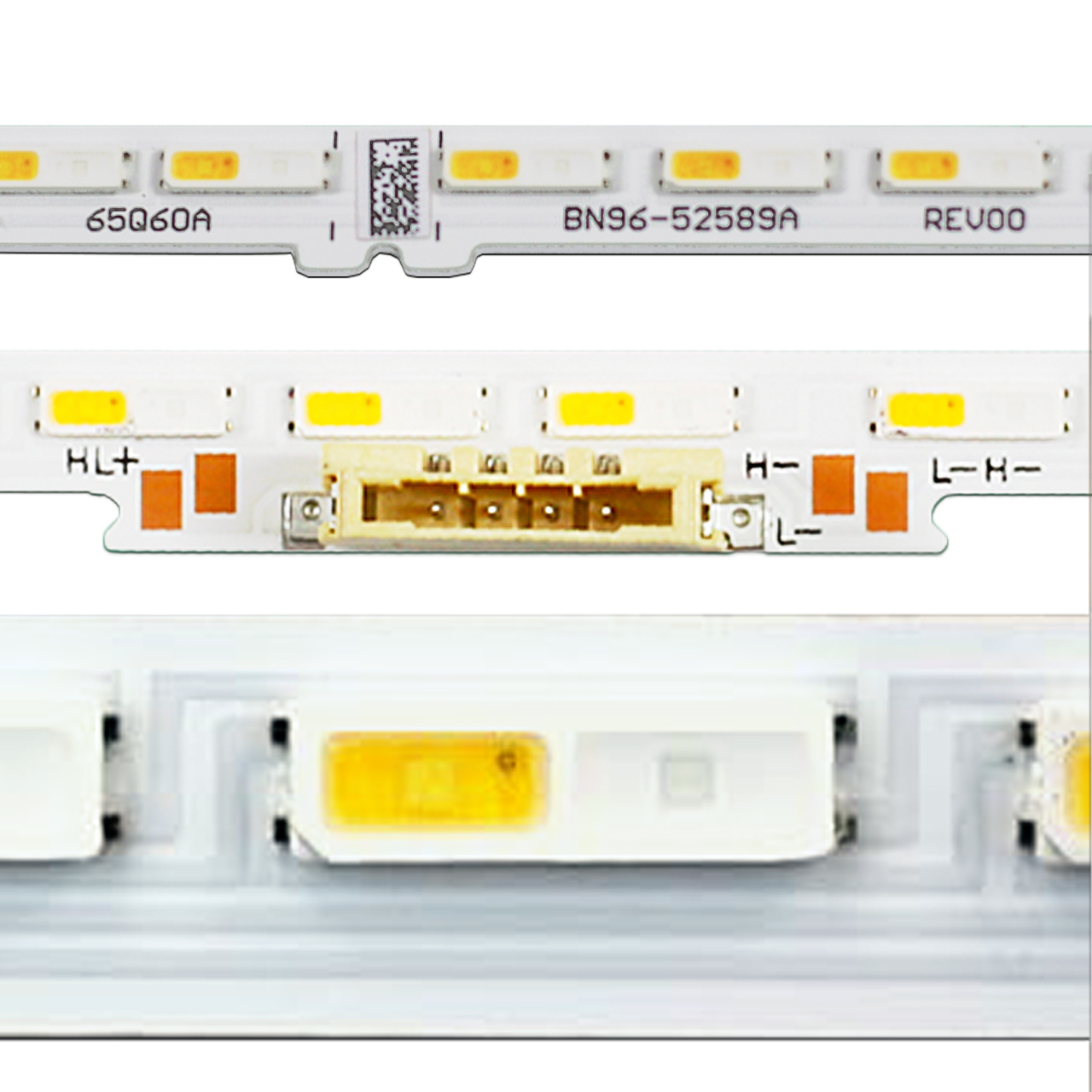

  • Маркировка:
  • Рабочее напряжение одного светодиода: 3 В 2in1 (Blue/White Light синий/белый свет)
  • Общее напряжение группы: 117 В (4×39S1P)
  • Количество светодиодов на каждой планке: 78 шт. (4 группы по 39 шт.)
  • Высота планки (подложка + линза): 2 мм
  • Диагональ экрана: 65″
  • Длина каждой планки: 710 мм
  • Количество контактов на разъеме: 2x4pin (++−−)(++−−)
  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами светодиодов: 9 мм
  • Расстояние между центром 1-го и последнего LED: 700 мм
  • Тип светорассеивателя: открытый диод
  • Размеры светодиода (Д×Ш): 7×2 мм (7020)
  • Ширина подложки планок:
    • В узкой области: 5 мм
    • В широкой области: 7 мм
  • Применение: ремонт торцевой (Edge LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги 65Q60A BN96-52589A REV00:

  • S1Q7-650SM0-R0
  • L1_Q60A F5_DFM S78(2)_R1.2 V18_100 LM41-0152B/C
  • L1-Q60A F5-DFM S78(2)-R1.2 V18-100 LM41-0152B/C
  • Q60/Q70A_STC650AM7_7020_2IN1_78LEDs_REV1.0_200914
  • Q60/Q70A-STC650AM7-7020-2IN1-78LEDs-REV1.0-200914
  • Q60/Q70A_STC650AM7_7020_2IN1_78LEDs_REV2.0_210919
  • Q60/Q70A-STC650AM7-7020-2IN1-78LEDs-REV2.0-210919
  • L1_Q60A F5_DFM S78(2)_R1.1 UAD_100 LM41-01052A
  • L1-Q60A F5-DFM S78(2)-R1.1 UAD-100 LM41-01052A
  • L1_Q60A F5_DFM S78(2)_R1.1 UAD_100 LM41-01052B
  • L1-Q60A F5-DFM S78(2)-R1.1 UAD-100 LM41-01052B
  • L1_Q60A F5_DFM S78(2)_R1.2 UAD_100 LM41-01052B/C
  • L1-Q60A F5-DFM S78(2)-R1.2 UAD-100 LM41-01052B/C
  • JL.E650F2720-408BS-R8P-M-HF
  • ES65SVQFPBGA75
  • ES65SVOFPBGA75
  • BN61-17671A (LGP 21Y_Q70Q60A_65INCH_LGP, PMMA)
  • BN61-18480A (LGP 22Y_Q70B_65INCH_LGP)

Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):

  • CY-QB065FGHV1H (BN95-08625A) и других.

Совместимость с моделями телевизоров Samsung диагональю 65″:

  • Samsung: GQ65Q70BAT, GQ65Q72AATXZG, GQ65Q73AATXG, GQ65Q73AATXZG, GQ65Q74AATXZG, HG65Q60AAAJXXZ, HG65Q60AAEUXEN, HG65Q60AAEUXXU, HG65Q60AANFXZA, KQ65LSA03AFXKR, KQ65LSB03AFXKR, KQ65QA60AFXKR, KQ65QA70AFXKR, KQ65QB70AFXKR, QA65LS03, QA65LS03AAGXXP, QA65LS03AAJXXZ, QA65LS03AAKXXD, QA65LS03AAKXXM, QA65LS03AAKXXT, QA65LS03AAUXZN, QA65LS03AAWXZW, QA65LS03BAJXXZ, QA65LS03BAJXZK, QA65LS03BAKXXT, QA65LS03BAUXEG, QA65LS03BAUXKE, QA65LS03BAWXZW, QA65Q60AAJXXZ, QA65Q60AAUXKE, QA65Q60AAUXQR, QA65Q60AAUXZN, QA65Q60AAWXZW, QA65Q60ABKXMR, QA65Q60ABKXXA, QA65Q65AAKXXT, QA65Q65ABKXXT, QA65Q70AA, QA65Q70AAGXXP, QA65Q70AAJXXZ, QA65Q70AAKXXT, QA65Q70AAUXEG, QA65Q70AAUXMV, QA65Q70AAUXQR, QA65Q70AAUXQW, QA65Q70AAUXTW, QA65Q70AAUXZN, QA65Q70AAW, QA65Q70AAWXZW, QA65Q70AJXX, QA65Q70BAJXXZ, QA65Q70BAJXZK, QA65Q70BAKXXT, QA65Q70BAWXZW, QA65Q70CAJXXZ, QA65Q70CAKXXT, QA65QX1AAJXXZ, QA65QX2AAJXXZ, QA65QX3BAJXXZ, QE65LS03AAUXRU, QE65LS03BAU, QE65LS03BAUXTK, QE65LS03BGU, QE65LS03BGUXTK, QE65Q60AAUXRU, QE65Q60AAUXUA, QE65Q70AAUXRU, QE65Q70AAUXUA, QE65Q70BAT, QE65Q70BATXTK, QE65Q70CAT, QE65Q70CATXTK, QE65Q74AATXXC, QE65Q75BATXXU, QE65Q77AAUXRU, QE65Q77BATXXC, QN65LS03AAGXPE, QN65LS03AAGXZD, QN65LS03ADFXZA, QN65LS03BAFXZC, QN65LS03BAFXZX, QN65LS03BAGXPE, QN65LS03BAGXZD, QN65LS03BAKXZL, QN65LS03BAPXPA, QN65Q60AAFXZA, QN65Q60AAFXZC, QN65Q60AAGXZD, QN65Q60AAGXZS, QN65Q60AAKXZL, QN65Q6DAAFXZA, QN65Q70AAFXZA, QN65Q70AAGXPE, QN65Q70AAGXPE , QN65Q70AAGXUG, QN65Q70AAGXZB, QN65Q70AAGXZD, QN65Q70AAGXZS, QN65Q70AAKXZL, QN65Q70CDFXZA, QN65Q72AAFXZC, QN65Q75AAFXZC, QN65Q7A, QN65Q7DAAFXZA, GQ65Q72AAT, QA65LS03AAG, QA65LS03AAJ, QA65LS03AAK, QA65LS03AAU, QA65LS03AAW, QA65LS03BAJ, QA65LS03BAK, QA65LS03BAU, QA65Q60AAJ, QA65Q60AAU, QA65Q60AAW, QA65Q60ABK, QA65Q65ABK, QA65Q70AAJ, QA65Q70AAK, QA65Q70AAU, QA65Q70AJX, QA65Q70BAJ, QA65Q70BAK, QA65Q70BAW, QA65Q70CAJ, QA65Q70CAK, QA65QX1AAJ, QA65QX3BAJ, QE65LS03AAU, QE65Q60AAU, QE65Q74AAT, QE65Q75BAT, QE65Q77AAU, QE65Q77BAT, QN65LS03AAG, QN65LS03ADF, QN65LS03BAF, QN65LS03BAG, QN65LS03BAK, QN65LS03BAP, QN65Q60AAF, QN65Q60AAG, QN65Q60AAK, QN65Q6DAAF, QN65Q70AAF, QN65Q70AAG, QN65Q70AAK, QN65Q70CDF, QN65Q72AAF, QN65Q75AAF, QN65Q7DAAF и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
