Samsung 2013SVS75F REV2.5 (D2GE-750SCA-R3, D2GE-750SCB-R3, D2GE-750SCC-R3) – Комплект планок LED подсветки для телевизоров 75″
Артикул: 14604234900.00 грн.
4900.00 грн.
В наличии

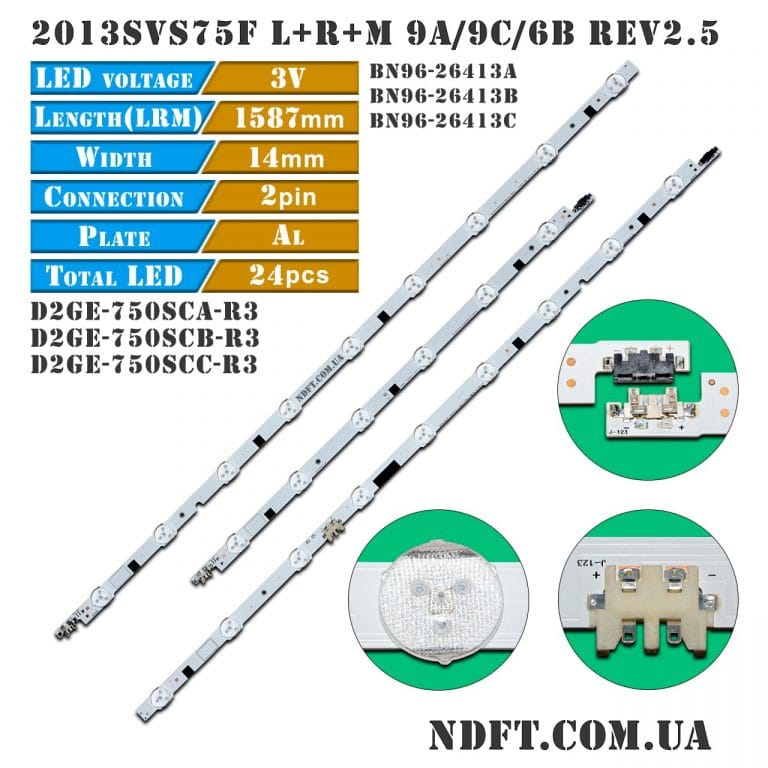

Комплект планок LED подсветки 2013SVS75F L9A, M6B, R9C характеристики:
- Маркировка:

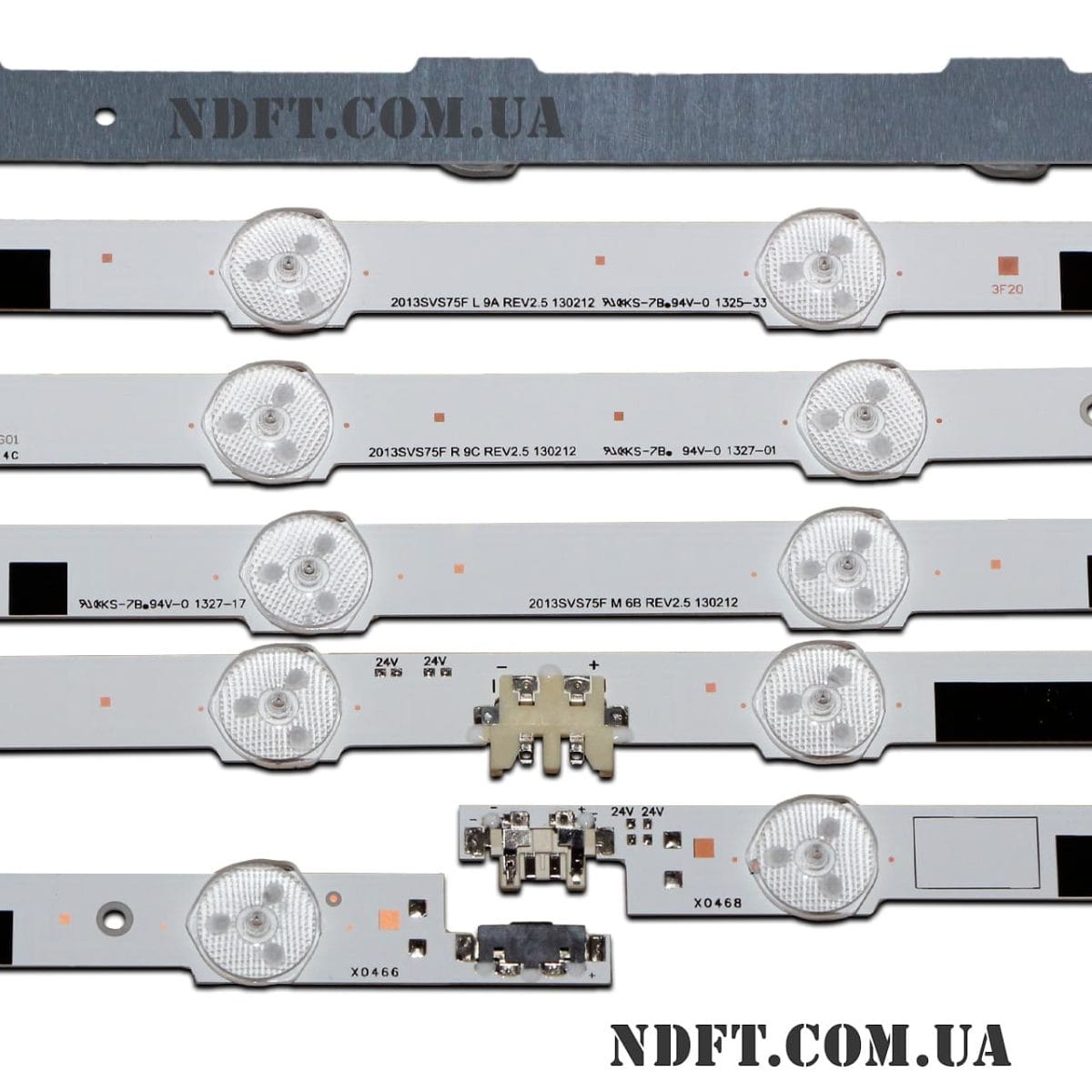

- 2013SVS75F L 9A REV2.5 130212 3A9CX61014A (D2GE-750SCA-R3 BN96-26413A)
- 2013SVS75F M 6B REV2.5 130212 3A6CX42014B (D2GE-750SCB-R3 BN96-26413B)
- 2013SVS75F R 9C REV2.5 130212 3A9CX61014C (D2GE-750SCC-R3 BN96-26413C)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 6 мм
- Диагональ экрана: 75″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- A (L) тип: 605 мм
- B (M) тип: 415 мм
- C (R) тип: 605 мм
- A+B+C (L+M+R) в сборе: 1587 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- A (L) тип: 9 шт.
- B (M) тип: 6 шт.
- C (R) тип: 9 шт.
- A+B+C (L+M+R) в сборе: 24 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- A (L) тип: 320-68 мм
- B (M) тип: 226 мм
- C (R) тип: 413 мм
- Расстояние между центрами светодиодов:
- A (L) тип: 73-73-67-67-67—67-67-67 мм
- B (M) тип: 67 мм
- C (R) тип: 67-67-67-67-67-67-73-73 мм
- Расстояние между центром 1-го и последнего LED: 1548 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 12 мм
- В широкой области: 14 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 2013SVS75F L9A, M6B, R9C:
- D2GE-750SCA-R3 BN96-26413A
- D2GE-750SCB-R3 BN96-26413B
- D2GE-750SCC-R3 BN96-26413C
- BN96-26413A, BN96-26413B, BN96-26413C
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-GF750CSLV2V
- CY-GF750CSLV9H и других.
Совместимость с моделями телевизоров Samsung диагональю 75″:
- Samsung: ED75C, ED75D, HG75AB690QJ, LH75EDCPLBC, LH75EDCPLBCZA, LH75EDDPLGC, LH75EDDPLGCXS, LH75EDDPLGCXT, LH75EDDPLGCXY, LH75EDDPLGCZW, UA75F6400, UA75F6400A, UA75F6400AJ, UA75F6400AK, UE75F6300, UE75F6300AK, UE75F6300AW, UE75F6300AY, UE75F6370SS, UE75F6375SB, UE75F6400, UE75F6400AK, UE75F6400AW, UE75F6400AY, UE75F6470, UE75F6470SS, UE75F6475SB, UN75F6300, UN75F6300AF, UN75F6400, UN75F6400AF, UN75F6400AG, UN75F6400CF, UN75F7100, UN75F7100AF и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

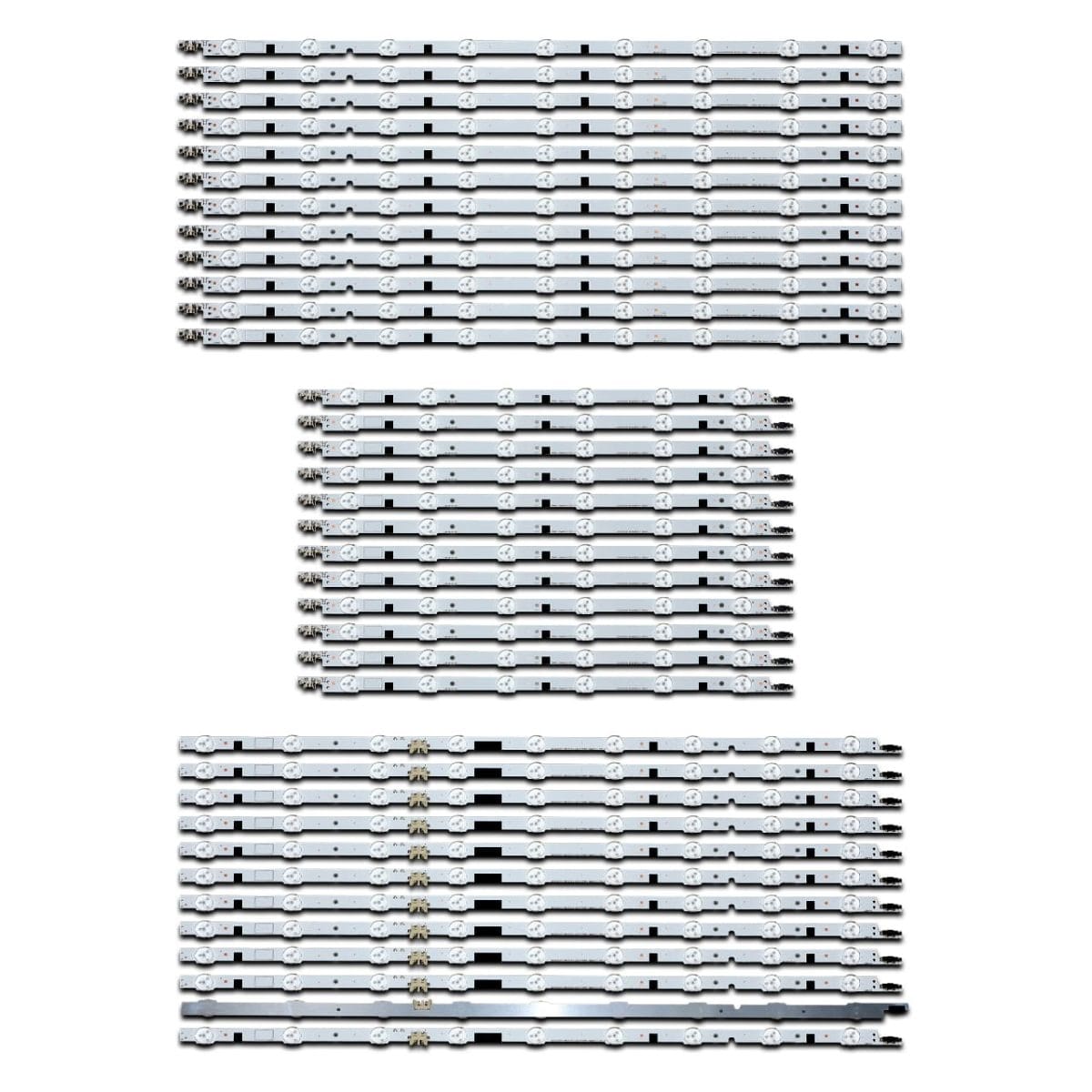

Полный комплект состоит из 36-ти планок (по 12 шт. каждого вида):
- 2013SVS75F L 9A REV2.5 130212 3A9CX61014A (D2GE-750SCA-R3 BN96-26413A) — 12 шт.
- 2013SVS75F M 6B REV2.5 130212 3A6CX42014B (D2GE-750SCB-R3 BN96-26413B) — 12 шт.
- 2013SVS75F R 9C REV2.5 130212 3A9CX61014C (D2GE-750SCC-R3 BN96-26413C) — 12 шт.
Цена указана за полный комплект из 36-ти светодиодных планок.
