DUGE-400DCA-R4 + DUGE-400DCB-R4 (Samsung 2014SVS UHD 40 3228 L06+R03 Rev1.1, 2014svs_uhd_40, BN96-32174A, BN96-32175A) – Комплект LED подсветки 40″

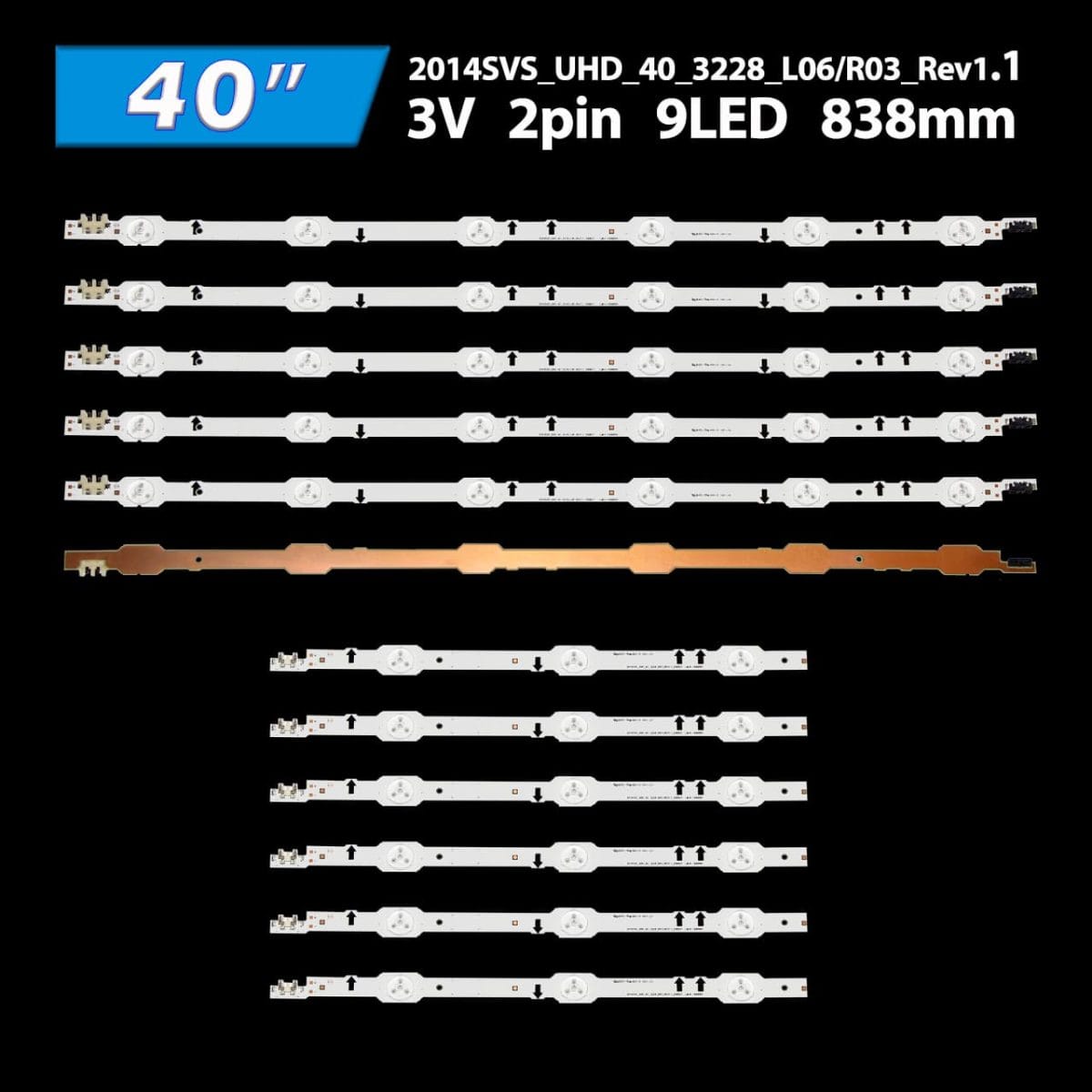

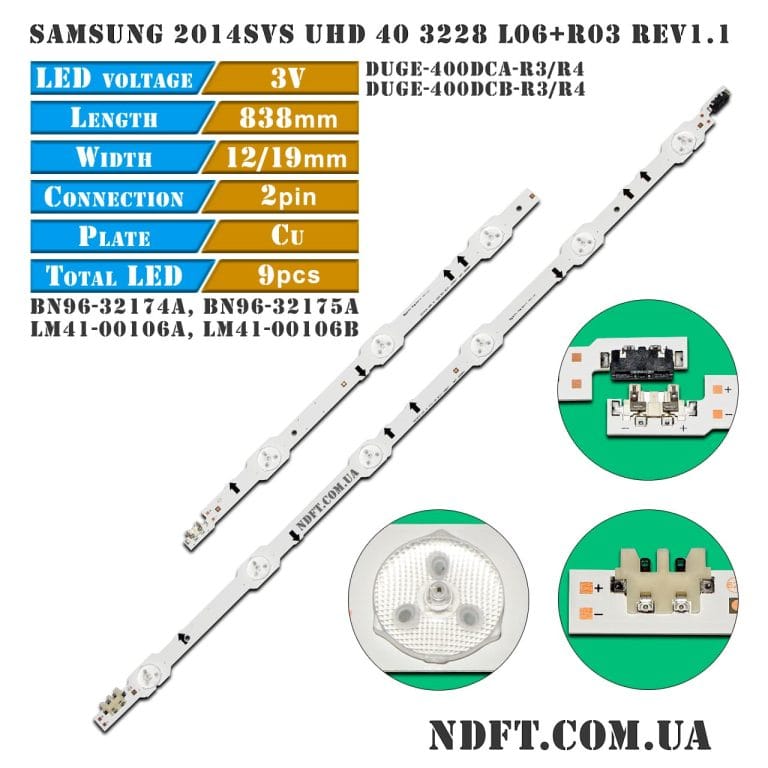

Комплект планок LED подсветки 2014SVS-UHD-40-3228-L06/R03-Rev1.1 характеристики:

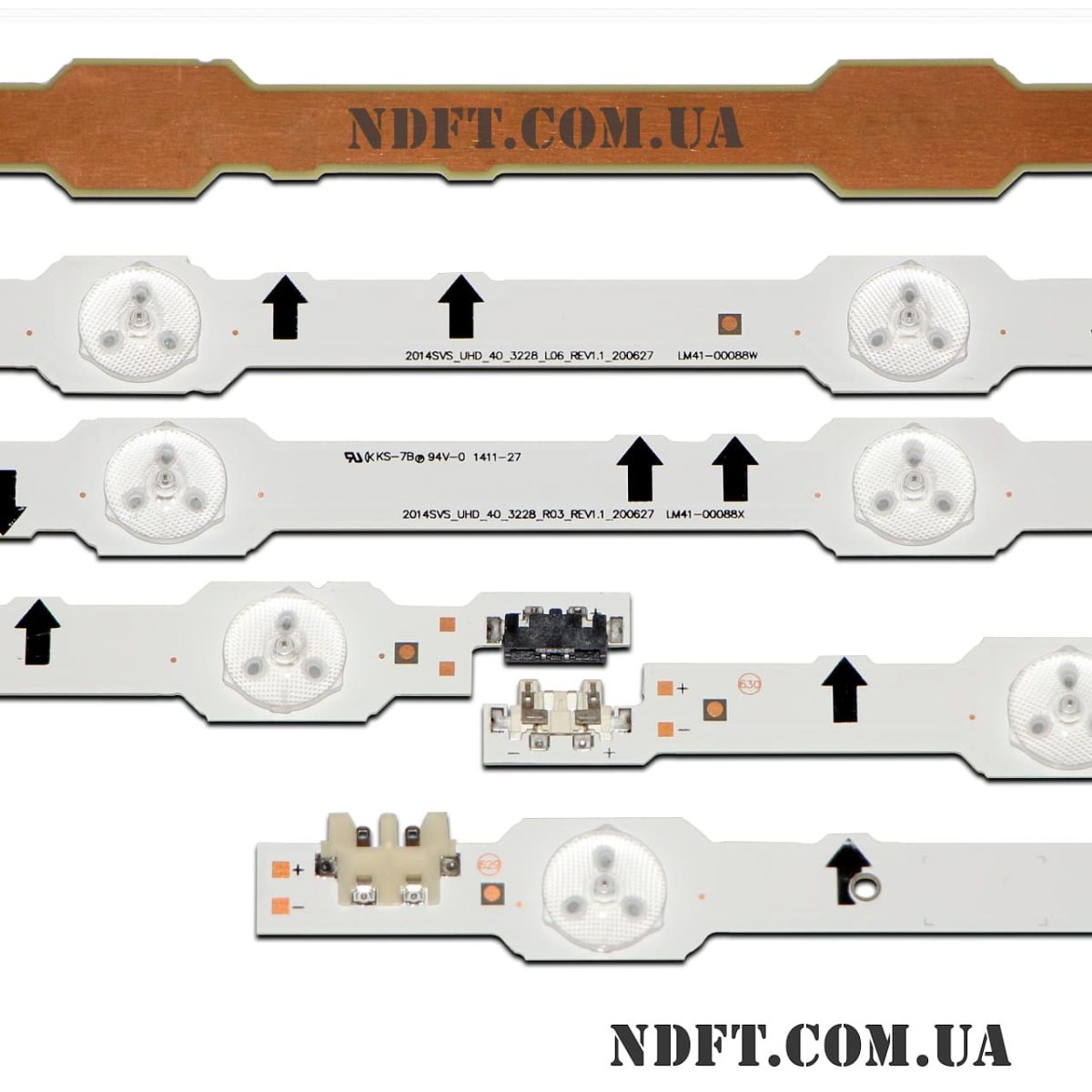

• Маркировка:
  • 2014SVS_UHD_40_3228_L06_Rev1.1_200627 LM41-00088W
  • 2014SVS_UHD_40_3228_R03_Rev1.1_200627 LM41-00088X
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 27В (9S1P)
• Количество светодиодов на каждой планке:
  • A (L) тип: 6 шт.
  • B (R) тип: 3 шт.
  • A+B (L+R) в сборе: 9 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 40″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • A (L) тип: 554 мм
  • B (R) тип: 305 мм
  • A+B (L+R) в сборе: 838 мм
• Количество контактов на разъеме: 2
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • A+B (L+R) в сборе: 376-178-196 мм
• Расстояние между центрами светодиодов:
  • A+B (L+R) в сборе: 95-98-98-89-89-98-98-95 мм
• Расстояние между центром 1-го и последнего LED: 758 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 12 мм
  • В широкой области: 19 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги 2014SVS-UHD-40-3228-L06/R03-Rev1.1:

• BN96-32174A, BN96-32175A
• LM41-00106A, LM41-00106B
• DUGE-400DCA-R3, DUGE-400DCB-R3
• DUGE-400DCA-R4, DUGE-400DCB-R4
• SAMSUNG_2014SVS_UHD_40_3228_L06_REV1.1_200627
• SAMSUNG_2014SVS_UHD_40_3228_R03_REV1.1_200627
• SAMSUNG_2014SVS_UHD_40_3228_L06_REV1.1_140218NHF
• SAMSUNG_2014SVS_UHD_40_3228_R03_REV1.1_140218NHF
• SAMSUNG-2014SVS-UHD-40-3228-L06-REV1.1-200627
• SAMSUNG-2014SVS-UHD-40-3228-R03-REV1.1-200627
• SAMSUNG-2014SVS-UHD-40-3228-L06-REV1.1-140218NHF
• SAMSUNG-2014SVS-UHD-40-3228-R03-REV1.1-140218NHF

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-GH040CSLV1V, CY-GH040BGLV2V, CY-GH040HGLV2H, CY-GH040HGLV4V, CY-GH040HGLV4H, CY-GH040HGLV9V, CY-GH040HGLV8H и других.

Совместимость с моделями телевизоров Samsung диагональю 40″:

• Samsung: UA40HU7000J, UA40HU7000K, UA40HU7000R, UA40HU7000U, UA40HU7000W, UE40HU6900D, UE40HU6900S, UE40HU6900U, UE40HU7000U, UN40HU6900F, UN40HU6950F, UN40HU7000F, UN40HU7000G, UN40HU7000H, UN40HU7000K, UN40JU6400, UA40HU5900J, UA40HU5903J, UA40HU5908J, UA40HU5920J, UA40HU6000, UA40HU6000J, UA40HU6006J, UA40HU6008J, UA40HU7000J, UA40HU7000R, UA40HU7000U, UA40HU7000W, UE40H5100, UE40H5500, UE40H5500AK, UE40H6200, UE40H6240, UE40H6500, UE40H7000, UE40H7000AT, UE40H7000SL, UE40HA6900, UE40HU5900, UE40HU5920, UE40HU6000, UE40HU6900, UE40HU6900D, UE40HU6900S, UE40HU6900U, UE40HU6905U, UE40HU700, UE40HU7000, UE40HU7000U, UN40HU6900F, UN40HU6950F, UN40HU7000, UN40HU7000G, UN40HU7000H, UN40HU7000K, UN40JU6400F и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

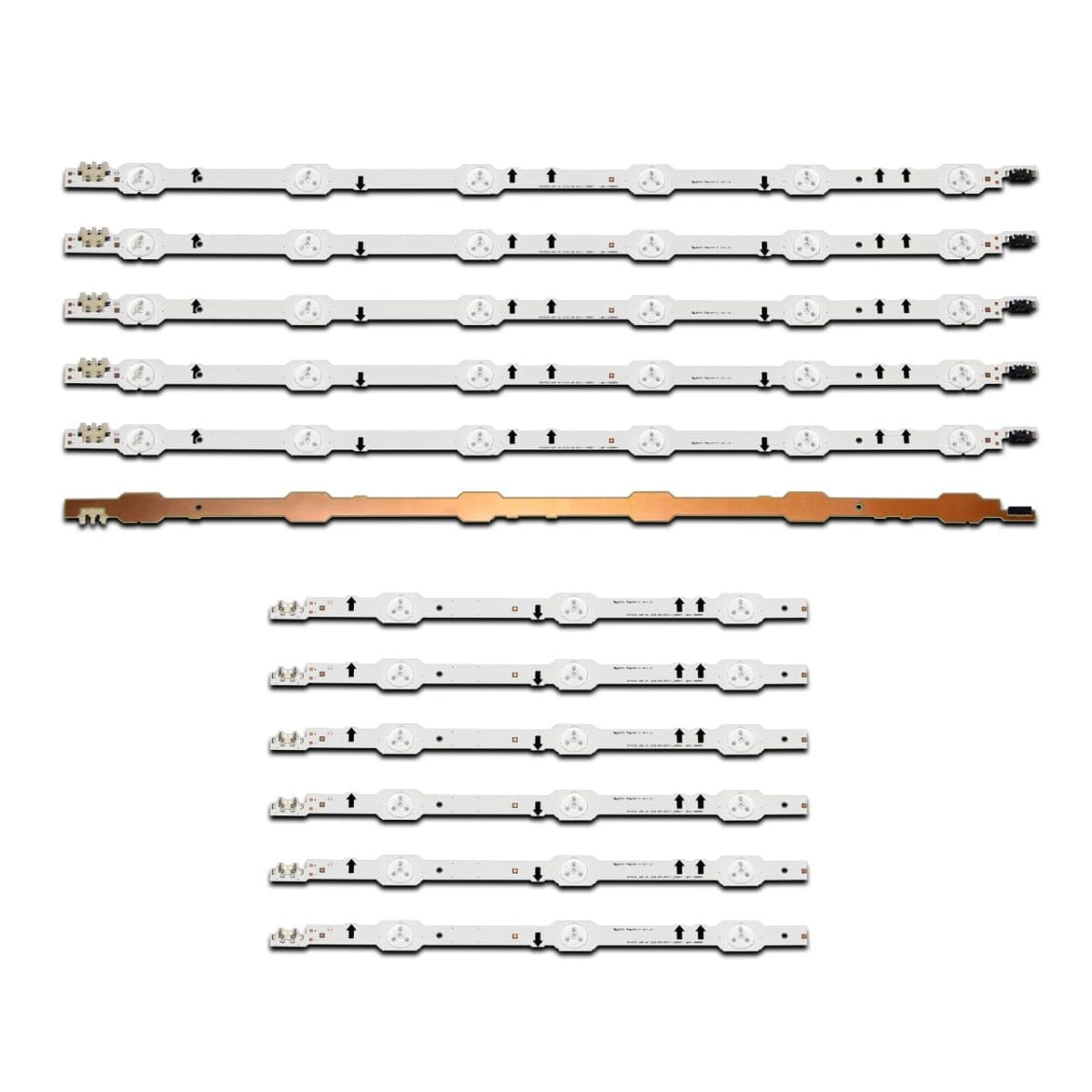

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):

• SAMSUNG_2014SVS_UHD_40_3228_L06_REV1.1_200627 (DUGE-400DCA-R4) – 6 шт.
• SAMSUNG_2014SVS_UHD_40_3228_R03_REV1.1_200627 (DUGE-400DCA-R4) – 6 шт.

Цена указана за полный комплект из 12-ти светодиодных планок.
