V5DU-600DCA-R1 + V5DU-600DCB-R1 (BN96-39663A, BN96-39664A, S_5U70_60_FL_L8_Rev1.4 LM41-00120X, S_5U70_60_FL_R6_Rev1.4 LM41-00120Y) – Комплект LED 60″

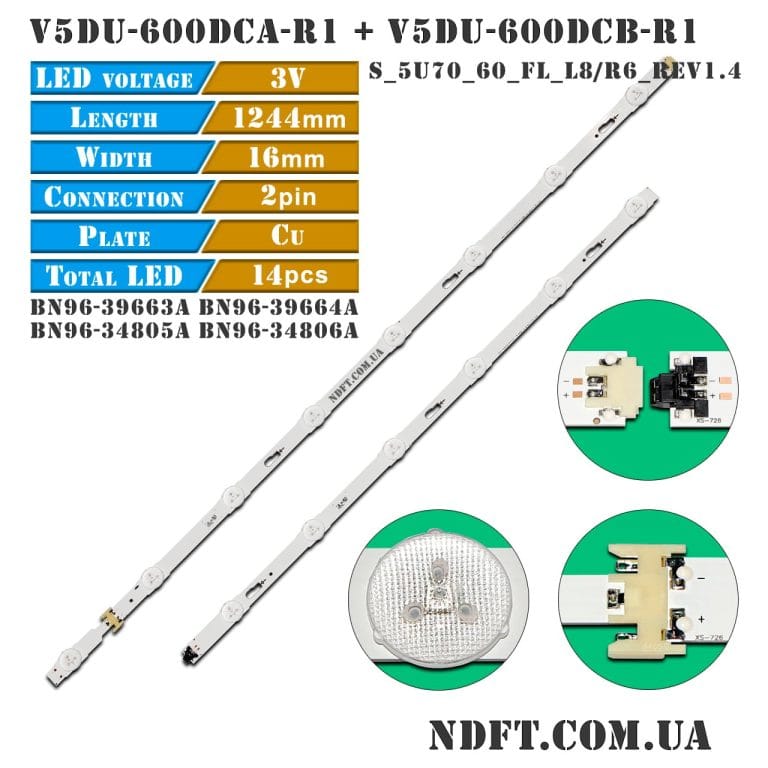

Комплект планок LED подсветки V5DU-600DCA-R1 + V5DU-600DCB-R1 характеристики:

• Маркировка:
  • V5DU-600DCA-R1 (BN96-39663A)
  • V5DU-600DCB-R1 (BN96-39664A)
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 42 В (14S1P)
• Количество светодиодов на каждой планке:
  • A (L) тип: 8 шт.
  • B (R) тип: 6 шт.
  • A+B (L+R) в сборе: 14 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 60″
• Диаметр светорассеивателя: 19 мм
• Длина каждой планки:
  • A (L) тип: 713 мм
  • B (R) тип: 536 мм
  • A+B (L+R) в сборе: 1244 мм
• Количество контактов на разъеме: 2
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • A+B (L+R) в сборе: 261-205-169-11-151-19-186-174-12 мм
• Расстояние между центрами светодиодов: 92,5 мм
• Расстояние между центром 1-го и последнего LED: 1202 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 14 мм
  • В широкой области: 16 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги V5DU-600DCA-R1 + V5DU-600DCB-R1:

• S_5U70_60_FL_L8_Rev1.4 LM41-00120X
• S_5U70_60_FL_R6_Rev1.4 LM41-00120Y
• S_5U70_60_FL_L8_REV1.2_141122_LM41-00117R
• S_5U70_60_FL_R6_REV1.2_141122_LM41-00117Q
• S-5U70-60-FL-R6-REV1.2-141122, S-5U70-60-FL-R6-REV1.2-141122
• S_5U70_60_FL_L8_Rev1.4_150514_LM41-00120X
• S_5U70_60_FL_R6_Rev1.4_150514_LM41-00120Y
• S-5U70-60-FL-L8-Rev1.4-150514, S-5U70-60-FL-R6-Rev1.4-150514
• BN96-34805A, BN96-34806A
• LM41-00120X, LM41-00120Y
• LM41-00117R, LM41-00117Q

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-GJ060FLLV1H, CY-GJ060HGEV1H, CY-GJ060HGEV4H, CY-GJ060HGLV1H, CY-GJ060HGLV7H, CY-GJ060HGLVAH, CY-GJ060HGLVCH, CY-GJ060HGLVDH, CY-GJ060HGLVFH, CY-GJ060HGLVGH, CY-GJ060HGSV1V, CY-GJ060HGSV4H, CY-GJ060HGSV5H, CY-GJ060HGSV6H, CY-GJ060HGSV7H, CY-GJ060HGSV8H, CY-GK060HGEV1H, CY-GK060HGLV2H, CY-GK060HGLV4H, CY-GK060HGLV6H, CY-GK060HGSV2H, CY-GK060HQSV1H, CY-GM060HGEV1H, CY-GM060HGLV2H, CY-WJ060HGLV1H, CY-WJ060HGLV7H, CY-WJ060HGLVAH, CY-WK060HGLV1H, CY-WK060HGLV1V и других.

Совместимость с моделями телевизоров Samsung диагональю 60″:

• Samsung: HG60ED690UB, HG60ED890WB, HG60ND690UF, HG60ND690US, UA60JU6000, UA60JU6400, UA60JU6400K, UA60JU6400R, UA60JU6400S, UA60JU6400W, UA60JU6470U, UA60JU6600, UA60JU7000, UA60JU7000J, UA60JU7000W, UA60KU6000K, UA60KU6000S, UA60KU6000W, UA60KU7000K, UA60KU7000R, UA60KU7000W, UE60JU6000, UE60JU6000K, UE60JU6000U, UE60JU6000W, UE60JU6050U, UE60JU6060K, UE60JU6070U, UE60JU6072U, UE60JU6075U, UE60JU6400, UE60JU6400K, UE60JU6400U, UE60JU6400W, UE60JU6430U, UE60JU6435U, UE60JU6440W, UE60JU6445K, UE60JU6445W, UE60JU6450U, UE60JU6470U, UE60JU6472U, UE60JU6475U, UE60JU6500, UE60JU6500K, UE60JU6500W, UE60JU6510, UE60JU6510S, UE60JU6510U, UE60JU6512U, UE60JU6515U, UE60JU6530U, UE60JU6550U, UE60JU6560U, UE60JU6570U, UE60JU6572U, UE60JU6575U, UE60JU6580U, UE60JU6600U, UE60JU6605U, UE60JU6610U, UE60JU6640S, UE60JU6640U, UE60JU6642U, UE60JU6645U, UE60JU6650S, UE60JU6650U, UE60JU6652U, UE60JU6655U, UE60JU6670S, UE60JU6670U, UE60JU6672U, UE60JU6675U, UE60JU6690U, UE60JU6740S, UE60JU6740U, UE60JU6742U, UE60JU6745U, UE60JU6750U, UE60JU6770U, UE60JU6790U, UE60JU7000, UE60JU7500, UE60JU7500T, UE60KU6000, UE60KU6000K, UE60KU6000U, UE60KU6000W, UE60KU6020K, UE60KU6020W, UE60KU6070U, UE60KU6072, UE60KU6072U, UE60KU6075U, UE60KU6079U, UE60KU6100, UE60KU6270, UE60KU6300F, UE60KU7000U, UN60JU6000, UN60JU6390F, UN60JU6400F, UN60JU6500, UN60JU6500F, UN60JU6500G, UN60JU6500H, UN60JU6500K, UN60JU650DF, UN60JU7090, UN60JU7090F, UN60JU7100, UN60JU7100F, UN60KU6000F, UN60KU6000G, UN60KU6000H, UN60KU6000K, UN60KU6270, UN60KU6270F, UN60KU6290, UN60KU6290F, UN60KU6300F и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

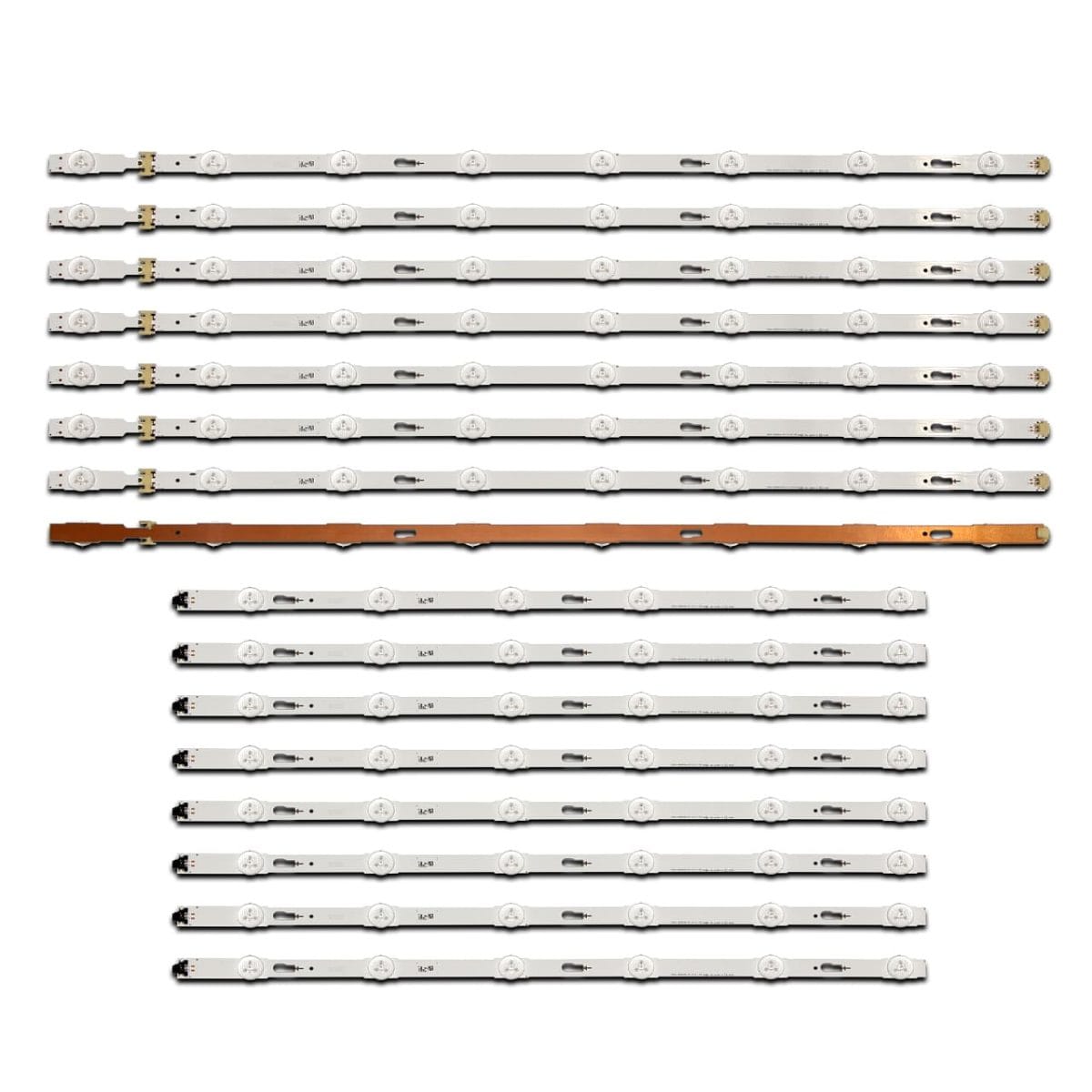

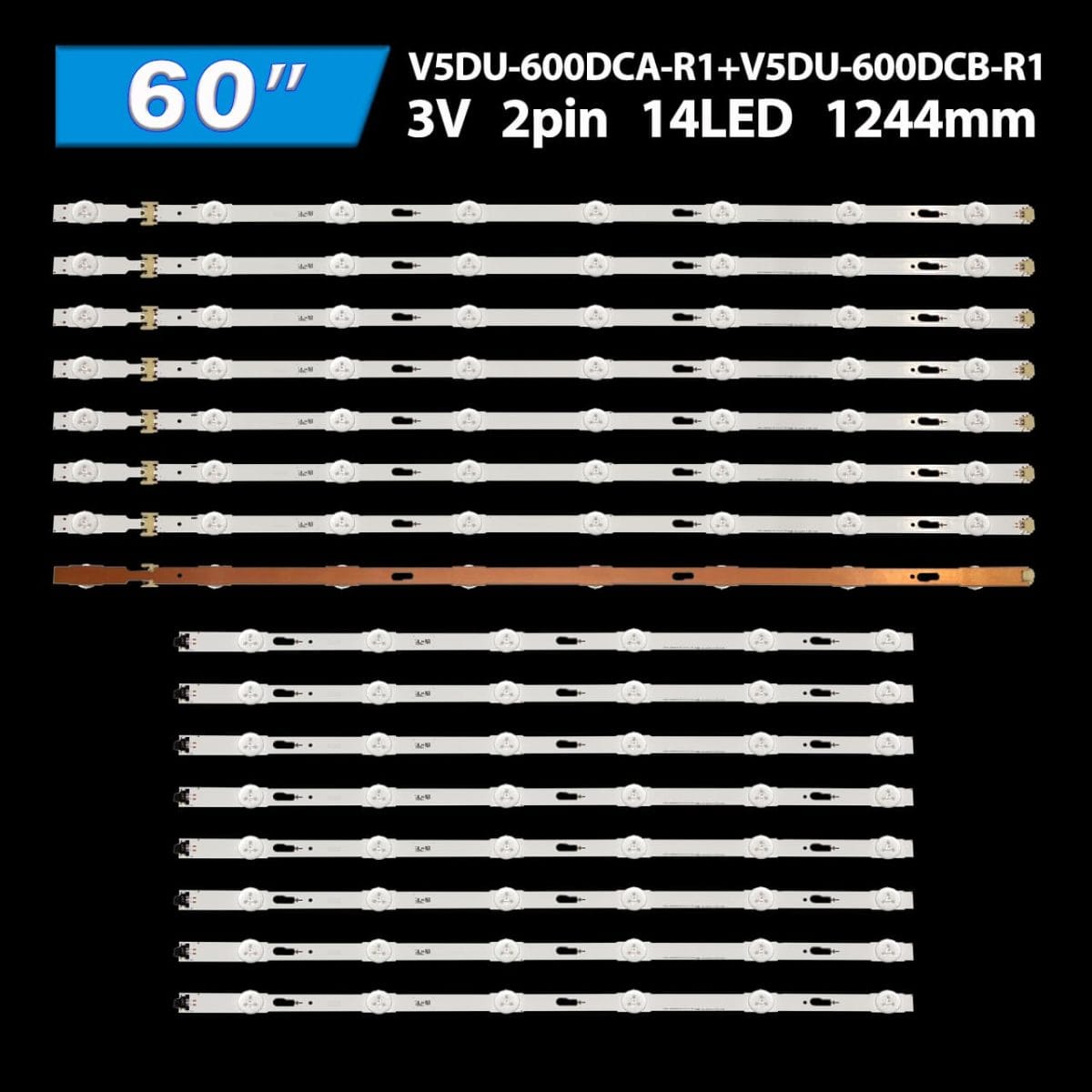

Полный комплект состоит из 8-ми планок (по 8 шт. каждого вида):

• V5DU-600DCA-R1 (BN96-39663A, S_5U70_60_FL_L8_Rev1.4_150514_LM41-00120X) – 8 шт.
• V5DU-600DCB-R1 (BN96-39664A, S_5U70_60_FL_R6_Rev1.4_150514_LM41-00120Y) – 8 шт.

Цена указана за полный комплект из 8-ми светодиодных планок.
