V2GE-500SMA-R0 + V2GE-500SMB-R0 10pin (SLED-2012SVS50-7032NNB-3D-LEFT76/RIGHT76-REV1.0, 50NNB 3D-7032LED-MCPCB-L/R) – Комплект подсветки Samsung 50″

Артикул: 1590187

1000.30

1000.30 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
3 Человека сейчас смотрит этот товар!

Описание

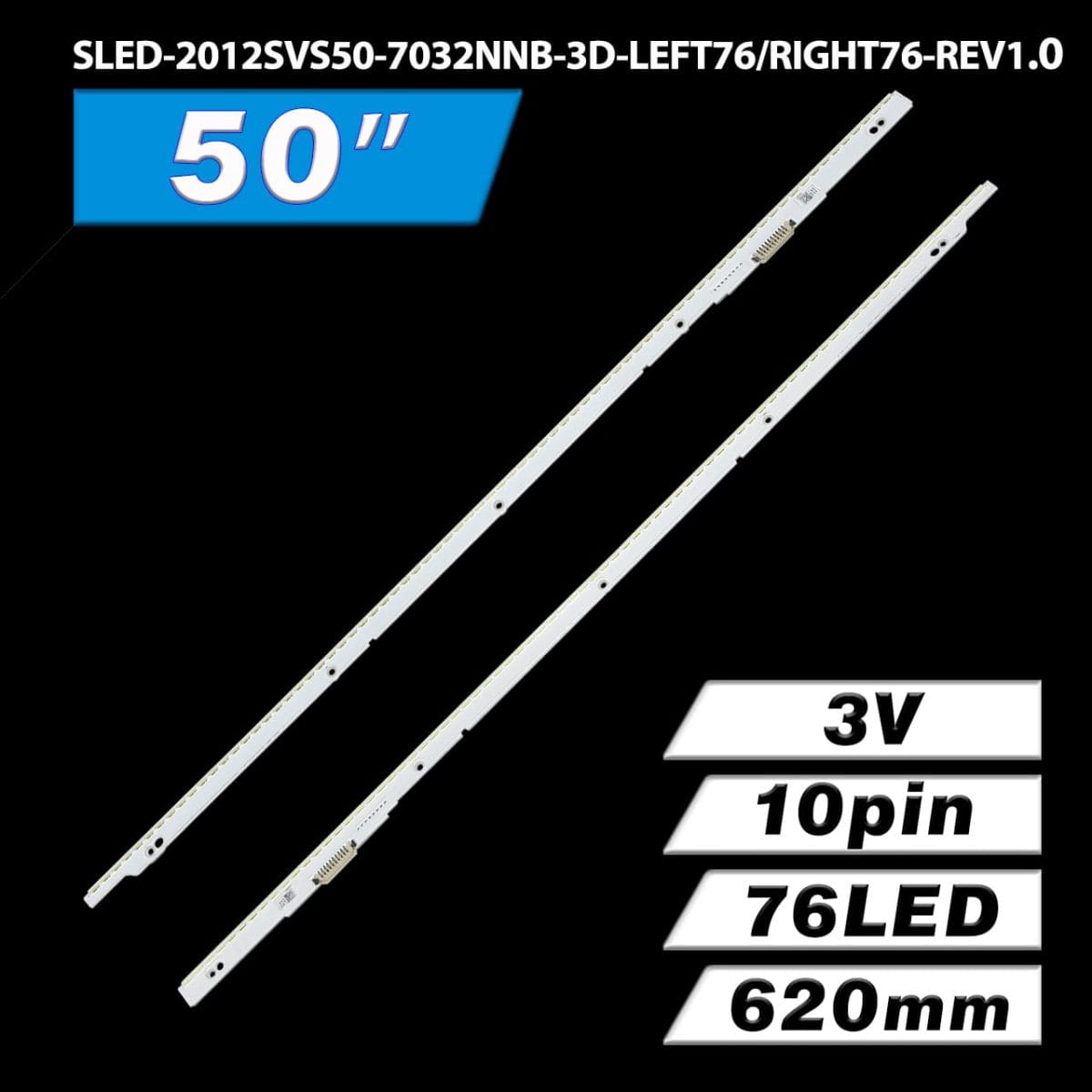

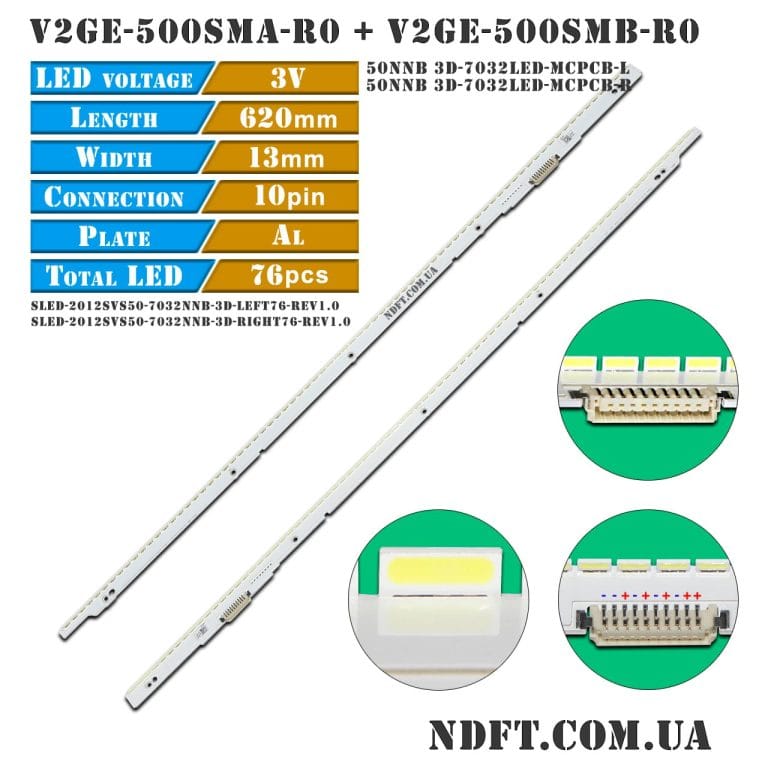

Комплект планок LED подсветки SLED-2012SVS50-7032NNB-3D-LEFT76/RIGHT76-REV1.0 характеристики:

  • Маркировка:
    • SLED-2012SVS50-7032NNB-3D-LEFT76-REV1.0 120118
    • SLED-2012SVS50-7032NNB-3D-RIGHT76-REV1.0 120118
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение группы: 57 В (4×19S1P)
  • Количество светодиодов на каждой планке: 76 шт. (4 группы по 19 шт.)
  • Высота планки (подложка + линза): 5 мм
  • Диагональ экрана: 50″
  • Длина каждой планки: 620 мм

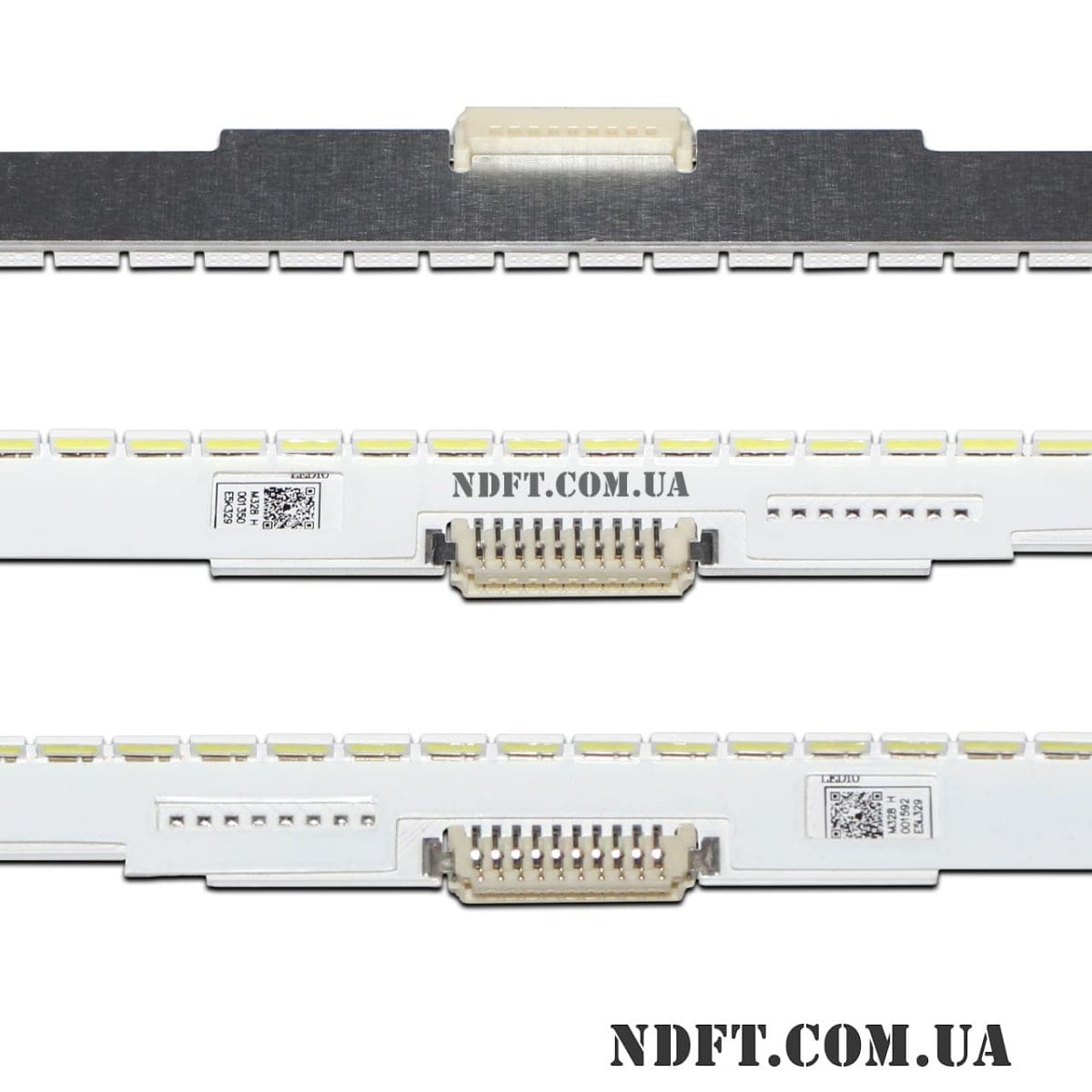

  • Количество контактов на разъеме: 10
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 6-150-133-126-130-7 мм
  • Расстояние между центрами светодиодов: 8 мм
  • Расстояние между центром 1-го и последнего LED: 603 мм
  • Тип светорассеивателя: открытый диод
  • Размеры светодиода (Д×Ш): 7×3 мм (7030)
  • Ширина (подложки) планок:
    • В узкой области: 8 мм
    • В средней области: 13 мм
    • В широкой области: 16 мм
  • Применение: ремонт торцевой (Edge LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги SLED-2012SVS50-7032NNB-3D-LEFT76/RIGHT76-REV1.0:

  • V2GE-500SMA-R0, V2GE-500SMB-R0
  • 50NNB 3D-7032LED-MCPCB-L, 50NNB 3D-7032LED-MCPCB-R
  • SLED_2012SVS50_7032NNB_3D_LEFT76-REV1.0 120118
  • SLED_2012SVS50_7032NNB_3D_RIGHT76-REV1.0 120118

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • T500HVN01.2
  • T500HVN01.3
  • T500HVN01.5
  • LE500CSA-B1
  • LE500BGA-B2
  • LE500CSA-B2
  • SE500CSA-B1 и других.

Совместимость с моделями телевизоров Samsung диагональю 50″:

  • Samsung: UA50ES5500R, UA50ES5500, UE50ES6510, UE50ES6710, UE50ES6300, UN50ES6900FXZA, UN50ES6900F, UE50ES6100, UE50ES6100W, UE50ES6140W, UA50ES6200, UA50ES6200MXXY и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

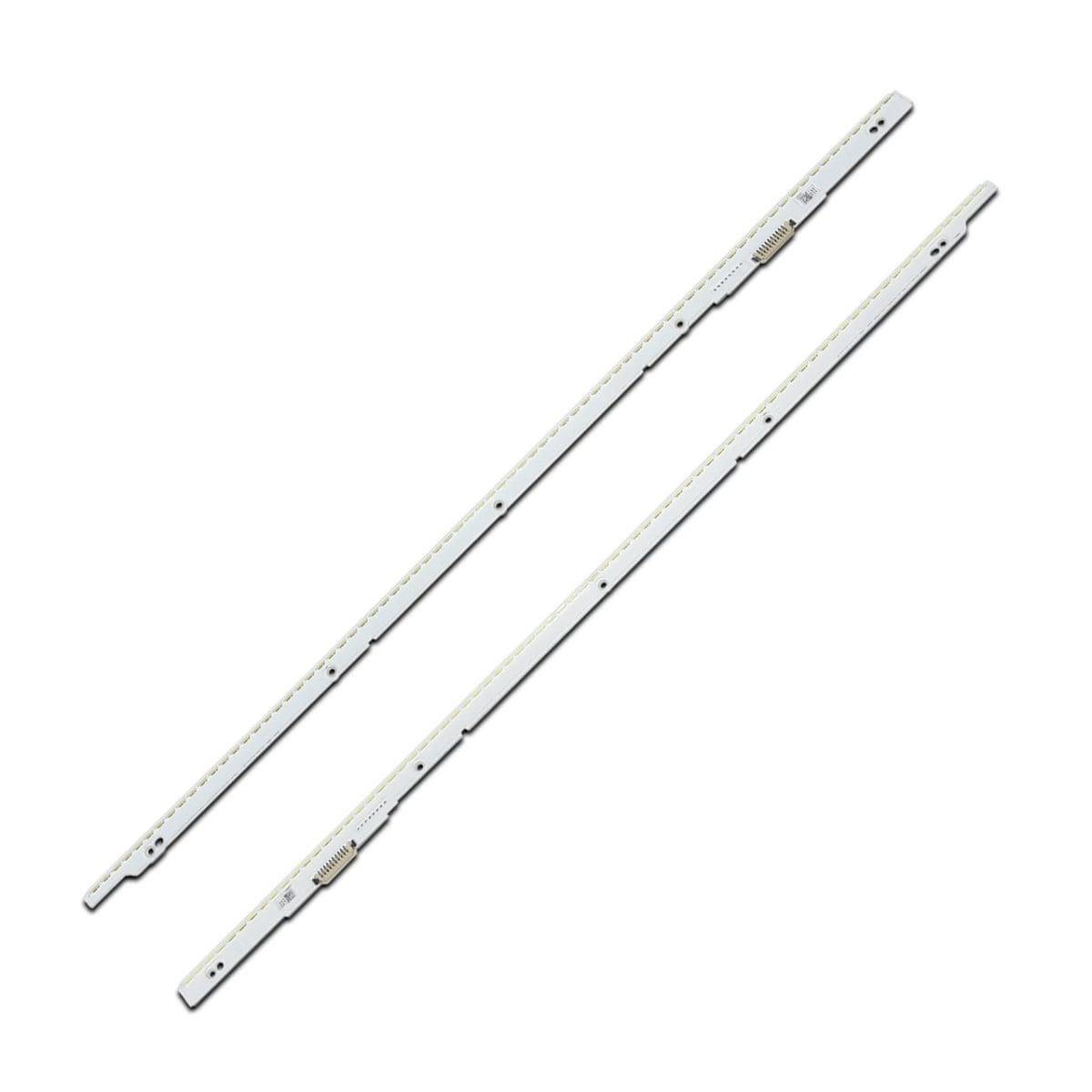

Полный комплект состоит из двух планок:

  • V2GE-500SMA-R0 (SLED-2012SVS50-7032NNB-3D-LEFT76-REV1.0, 50NNB 3D-7032LED-MCPCB-L) – 1 шт.
  • V2GE-500SMB-R0 (SLED-2012SVS50-7032NNB-3D-RIGHT76-REV1.0, 50NNB 3D-7032LED-MCPCB-R) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
