V1GE-500SMA-R0 + V1GE-500SMB-R0 6pin (50NNB 2D-7032LED-MCPCB-L/R, 2012SVS50 7032NNB LEFT76/RIGHT76 2D REV1.1) – Комплект LED подсветки Samsung 50″

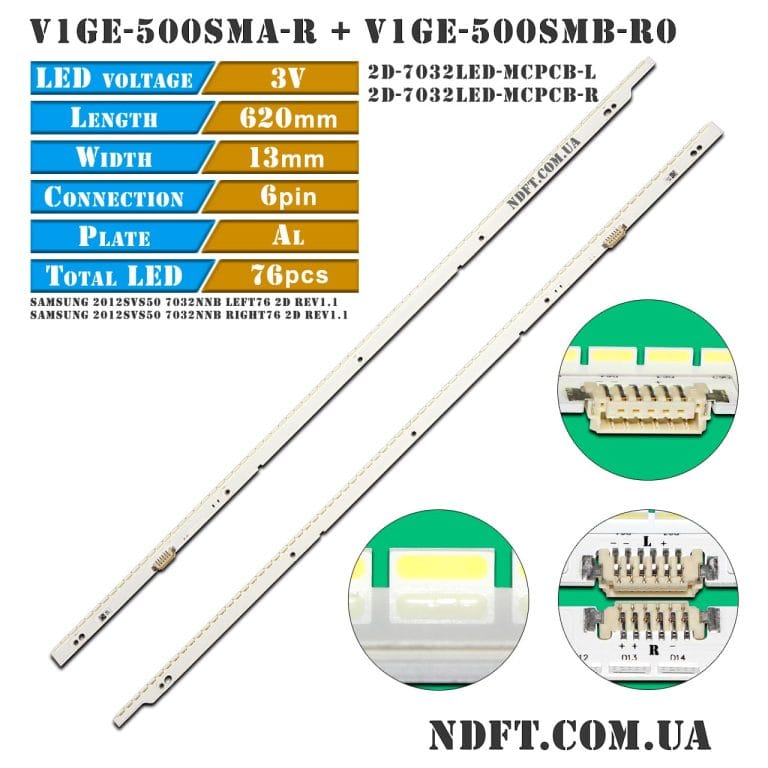

Комплект планок LED подсветки V1GE-500SMA-R0 + V1GE-500SMB-R0 (50NNB 2D-7032LED-MCPCB-L/R) характеристики:

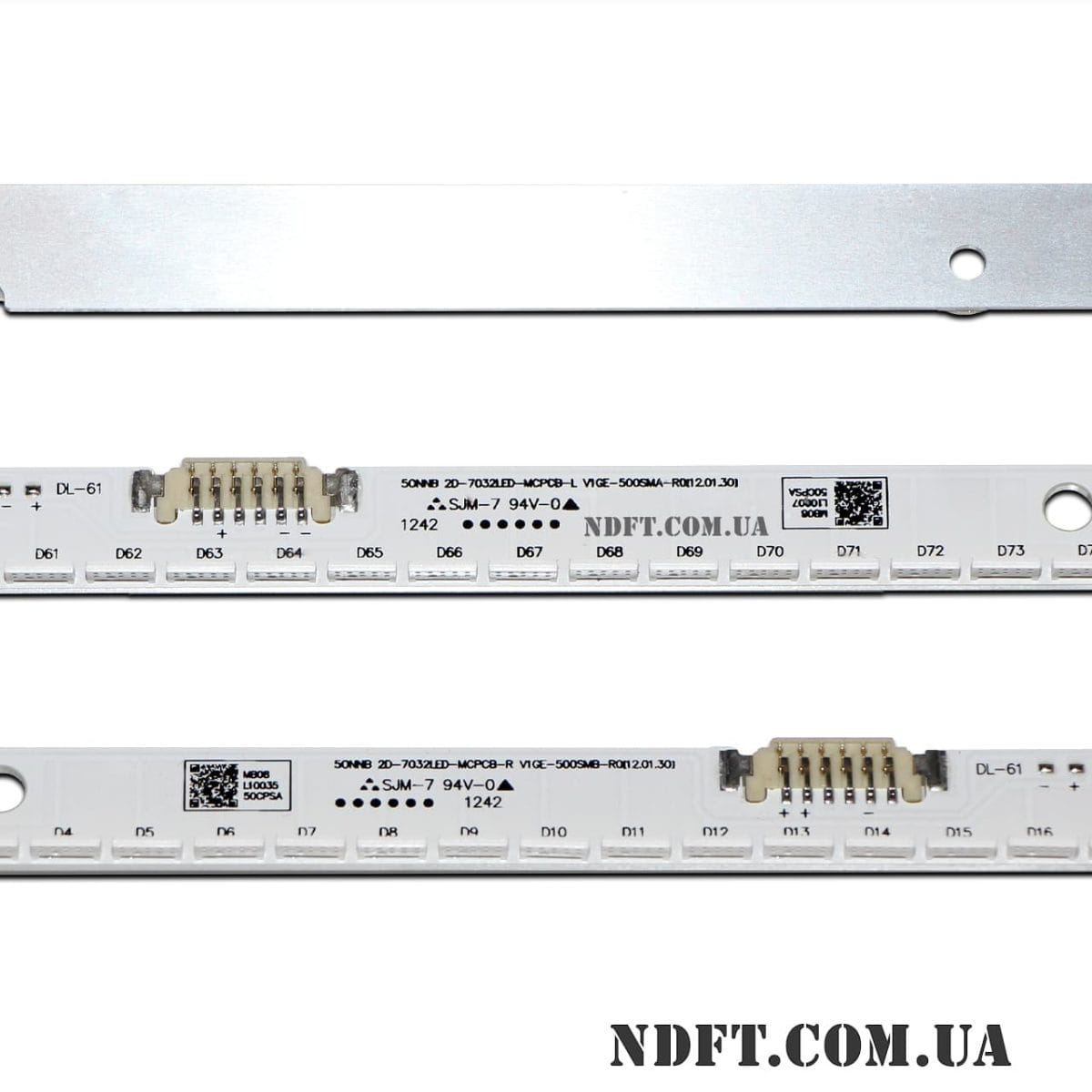

• Маркировка:
  • V1GE-500SMA-R0 50NNB 2D-7032LED-MCPCB-L
  • V1GE-500SMB-R0 50NNB 2D-7032LED-MCPCB-R
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 114 В (38S2P)
• Количество светодиодов на каждой планке: 76 шт.
• Высота планки (подложка + линза): 5 мм
• Диагональ экрана: 50″
• Длина каждой планки: 620 мм
• Количество контактов на разъеме: 6
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий: 7-129-126-138-150-6 мм
• Расстояние между центрами светодиодов: 8 мм
• Расстояние между центром 1-го и последнего LED: 603 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×3 мм (7030)
• Ширина подложки планок:
  • В узкой области: 8 мм
  • В широкой области: 13 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги V1GE-500SMA-R0 + V1GE-500SMB-R0 (50NNB 2D-7032LED-MCPCB-L/R):

• Samsung 2012SVS50 7032NNB LEFT76 2D REV1.1 120317
• Samsung 2012SVS50 7032NNB RIGHT76 2D REV1.1 120317

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LE500BGA-B1
• LE500BGA-B2
• T500HVN01.3
• T500HVN01.5
• 50T03-C0J и других.

Совместимость с моделями телевизоров Samsung диагональю 50″:

• Samsung: UA50ES5500R, UA50ES5500, UE50ES5507K, UN50ES6150F, UN50ES6100F, UE50ES5500WXTK и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

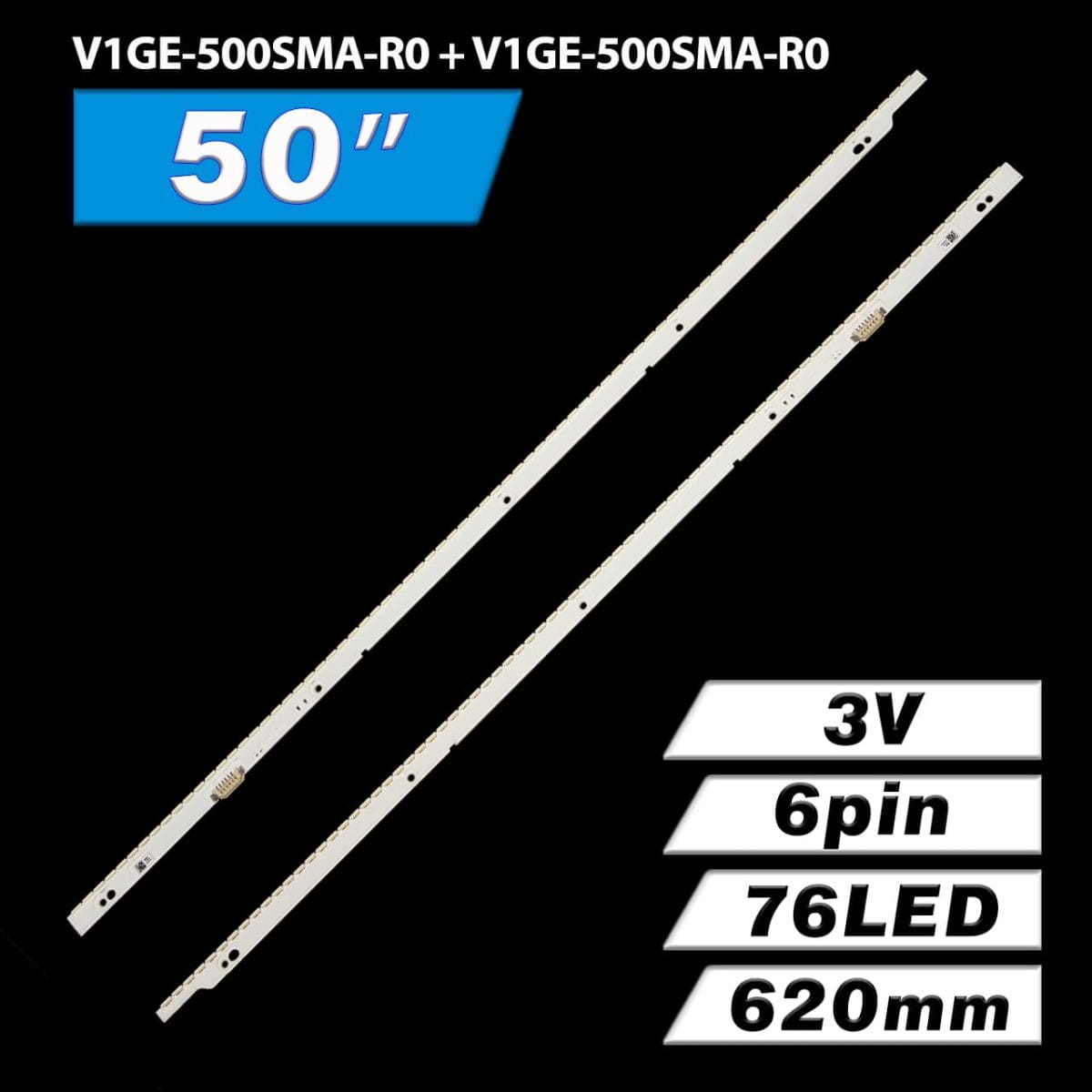

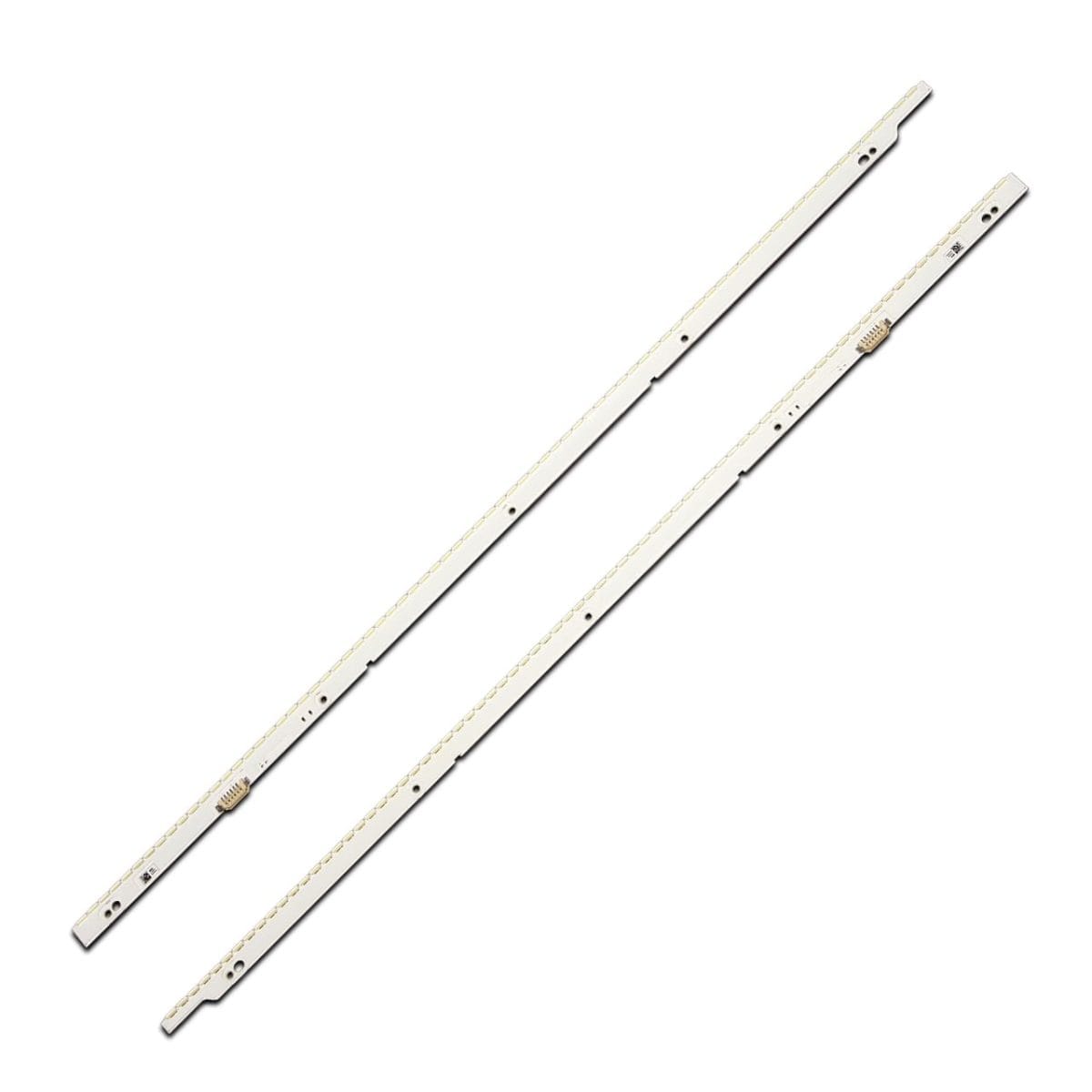

Полный комплект состоит из двух планок:

• V1GE-500SMA-R0 (50NNB 2D-7032LED-MCPCB-L, Samsung 2012SVS50 7032NNB LEFT76 2D REV1.1 120317) – 1 шт.
• V1GE-500SMA-R0 (50NNB 2D-7032LED-MCPCB-R, Samsung 2012SVS50 7032NNB RIGHT76 2D REV1.1 120317) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
