SVJ550AB9-Rev01-L/R-TYPE-6LED-140610 (LB-C550F13-E1-L-G1-SE1/SE2) — Комплект планок LED подсветки для телевизоров 55″

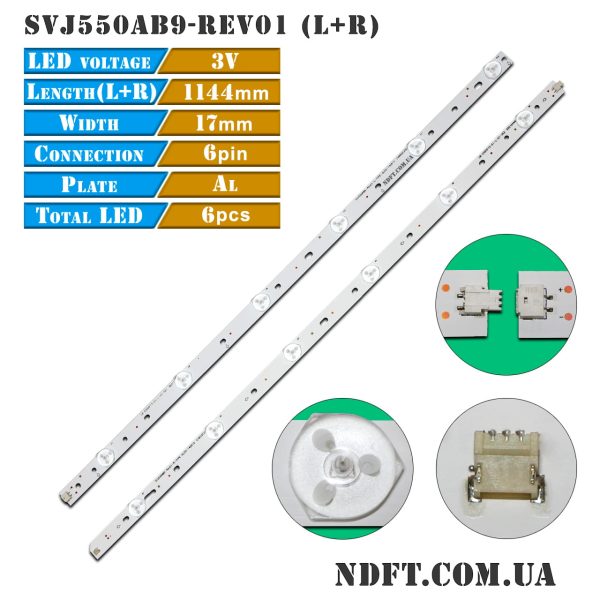

Комплект планок LED подсветки SVJ550AB9-Rev01-L/R (LB-C550F13-E1-L-G1-SE1/SE2) характеристики:

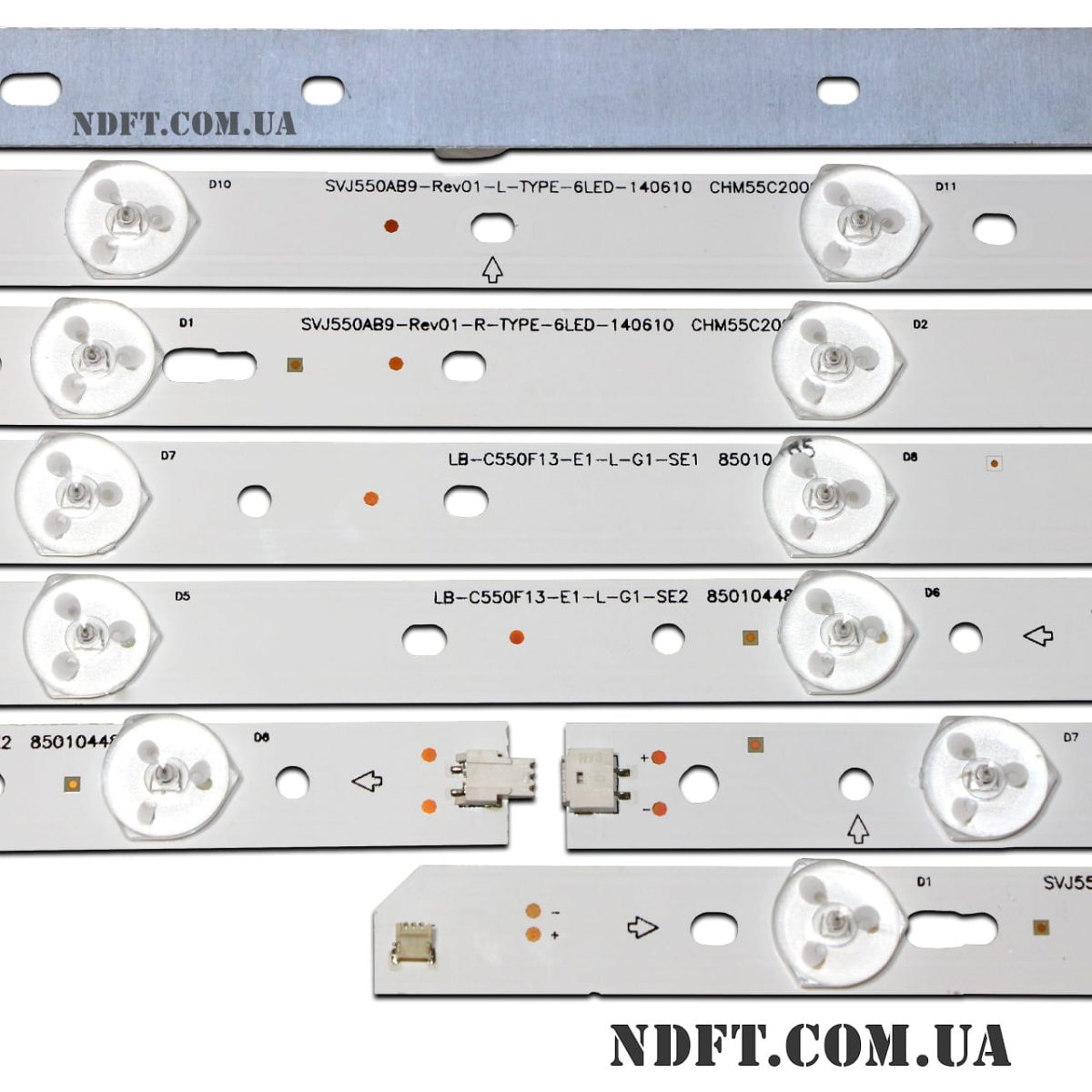

• Маркировка:
  • SVJ550AB9-Rev01-L-TYPE-6LED-140610 CHM55C2000 LB-C550F13-E1-L-G1-SE1 (SVJ550AB9_REV01_L-TYPE_6LED_140610)
  • SVJ550AB9-Rev01-R-TYPE-6LED-140610 CHM55C2000 LB-C550F13-E1-L-G1-SE2 (SVJ550AB9_REV01_R-TYPE_6LED_140610)
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 16 мм
• Длина планок:
  • L тип: 558 мм
  • R тип: 586 мм
  • L+R тип: 1144 мм
• Количество контактов на разъеме:
  • L тип: 2
  • R тип: 2/3
• Количество светодиодов на каждой планке: 6 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L тип: 20-39-28-95-68-38-87-67-30-30-34 мм
  • R тип: 30-34-97-87-38-68-92-32-38 мм
• Расстояние между центрами светодиодов: 97 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• C550F13 и других.

Совместимость с моделями телевизоров Changhong диагональю 55″:

• Changhong: LED55C2000I, LED55D2000I, LED55C2080I и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

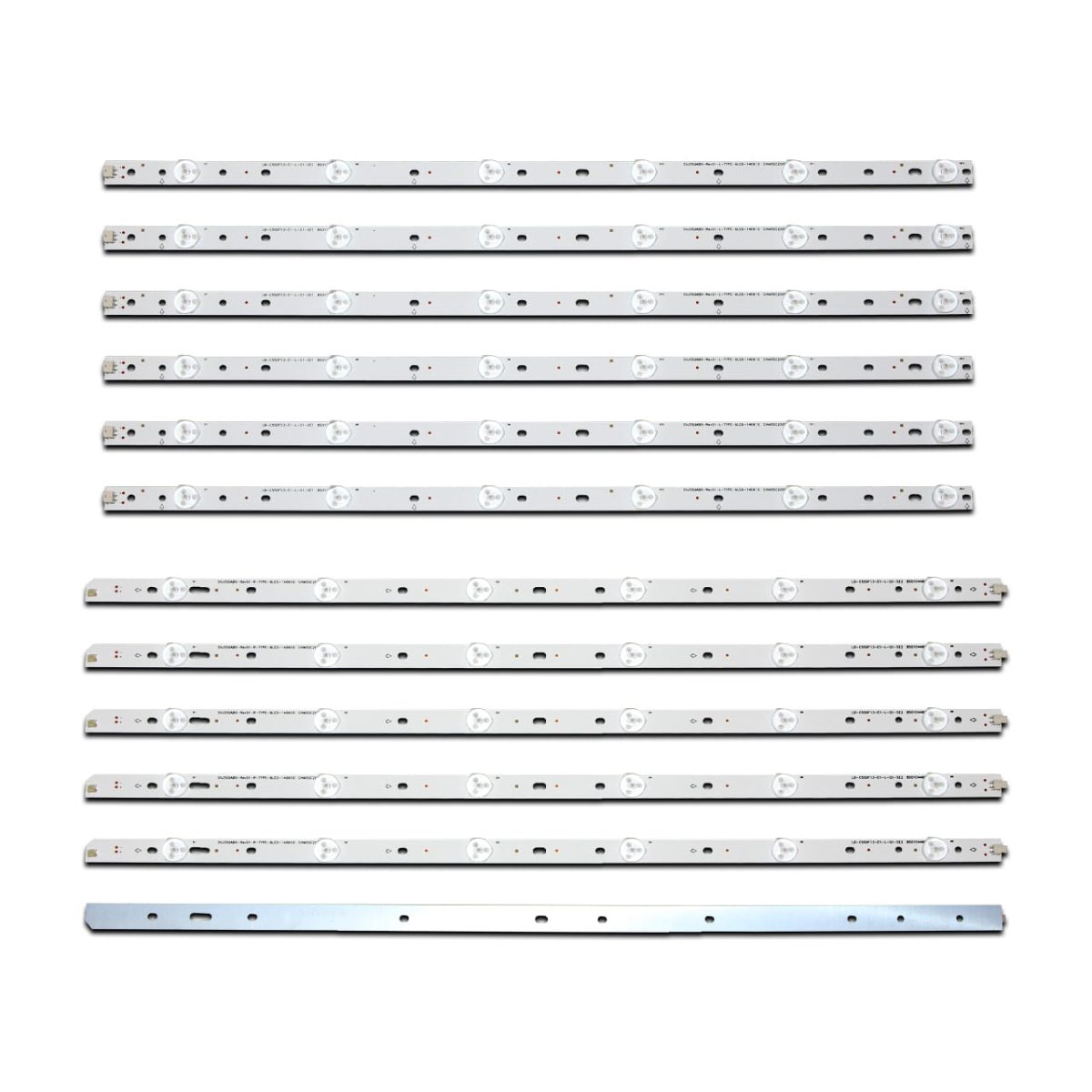

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):

• SVJ550AB9-Rev01-L-TYPE-6LED-140610 CHM55C2000 LB-C550F13-E1-L-G1-SE1 (SVJ550AB9_REV01_L-TYPE_6LED_140610)
• SVJ550AB9-Rev01-R-TYPE-6LED-140610 CHM55C2000 LB-C550F13-E1-L-G1-SE2 (SVJ550AB9_REV01_R-TYPE_6LED_140610)

Цена указана за полный комплект из 12-ти светодиодных планок.
