SW43D09L-ZC22AG-02 + SW43D09R-ZC22AG-02 (CRH-A4330300104L6CNRev1.0, CRH-A4330300105R6CNRev1.0, 303SW430038, 303SW430039, 5800-W43005-LP00/RP00) – Комплект планок LED подсветки для телевизоров 43″

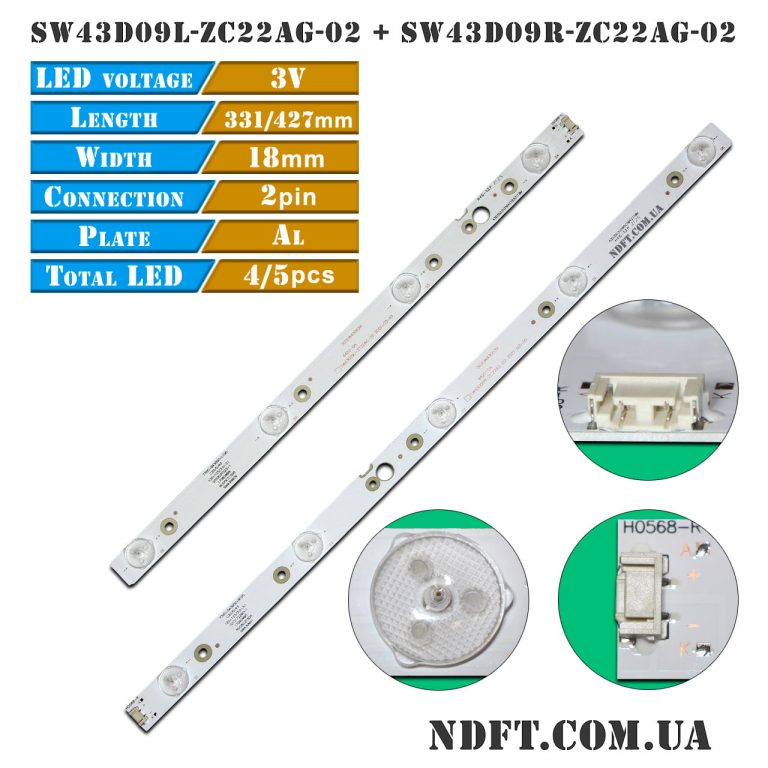

Комплект планок LED подсветки SW43D09L-ZC22AG-02, SW43D09R-ZC22AG-02 характеристики:

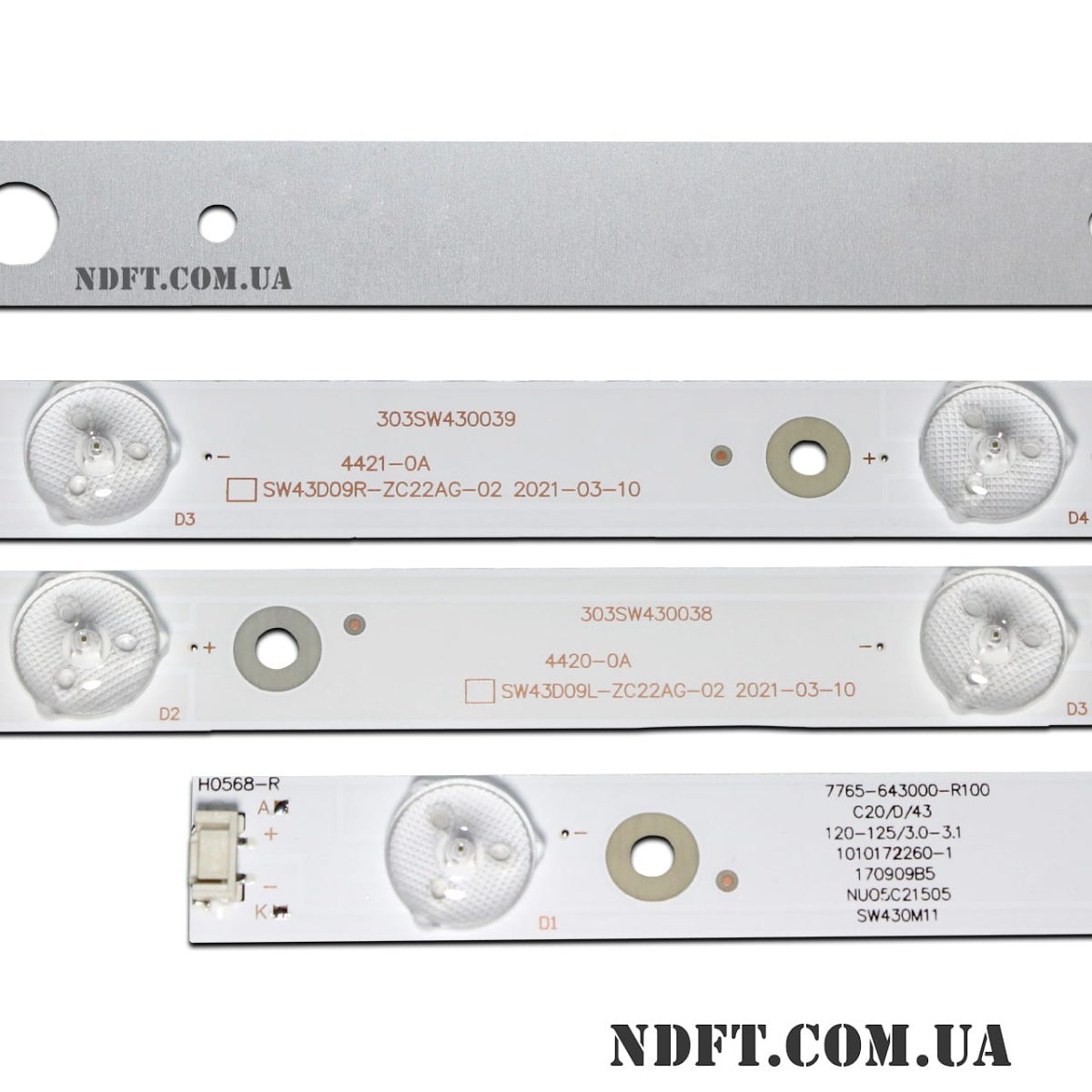

• Маркировка:
  • SW43D09L-ZC22AG-02 303SW430038 (5800-W43005-LP00 VER01.00)
  • SW43D09R-ZC22AG-02 303SW430039 (5800-W43005-RP00 VER01.00)
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 43″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L тип: 331 мм
  • R тип: 427 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • L тип: 4 шт.
  • R тип: 5 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L тип: 96-96-26-9-21 мм
  • R тип: 56-66-9-21-96-96 мм
• Расстояние между центрами светодиодов: 96 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги SW43D09L-ZC22AG-02, SW43D09R-ZC22AG-02:

• CRH-A4330300104L6CNRev1.0, CRH-A4330300105R6CNRev1.0
• CRH-A4330300105R74CREV1.0, CRH-A4330300104L74CREV1.0
• 05-1A107A-02A, 05-1A106A-03A
• SK43L71A-V01
• 7750-643000-L110, 7750-643000-R110
• KX27Q1MM11

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LC430DGJ-SKA4 и других.

Совместимость с моделями телевизоров диагональю 43″:

• Heran: HD-434KC7
• LG: 43UG620V, 43UJ620V, 43UJ6200-UA, 43UJ6200, 43UJ630V, 43UJ631V, 43UJ634V, 43UJ639V
• Panasonic: TH-43FX680C, TH-43E200DX
• Skyworth: 43E3, 43E3B, 43E388G, SW430M09, LED43E2
• Toshiba: 43U4700LA, 43L3650
• Yingyi: NE-43F501CN17 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

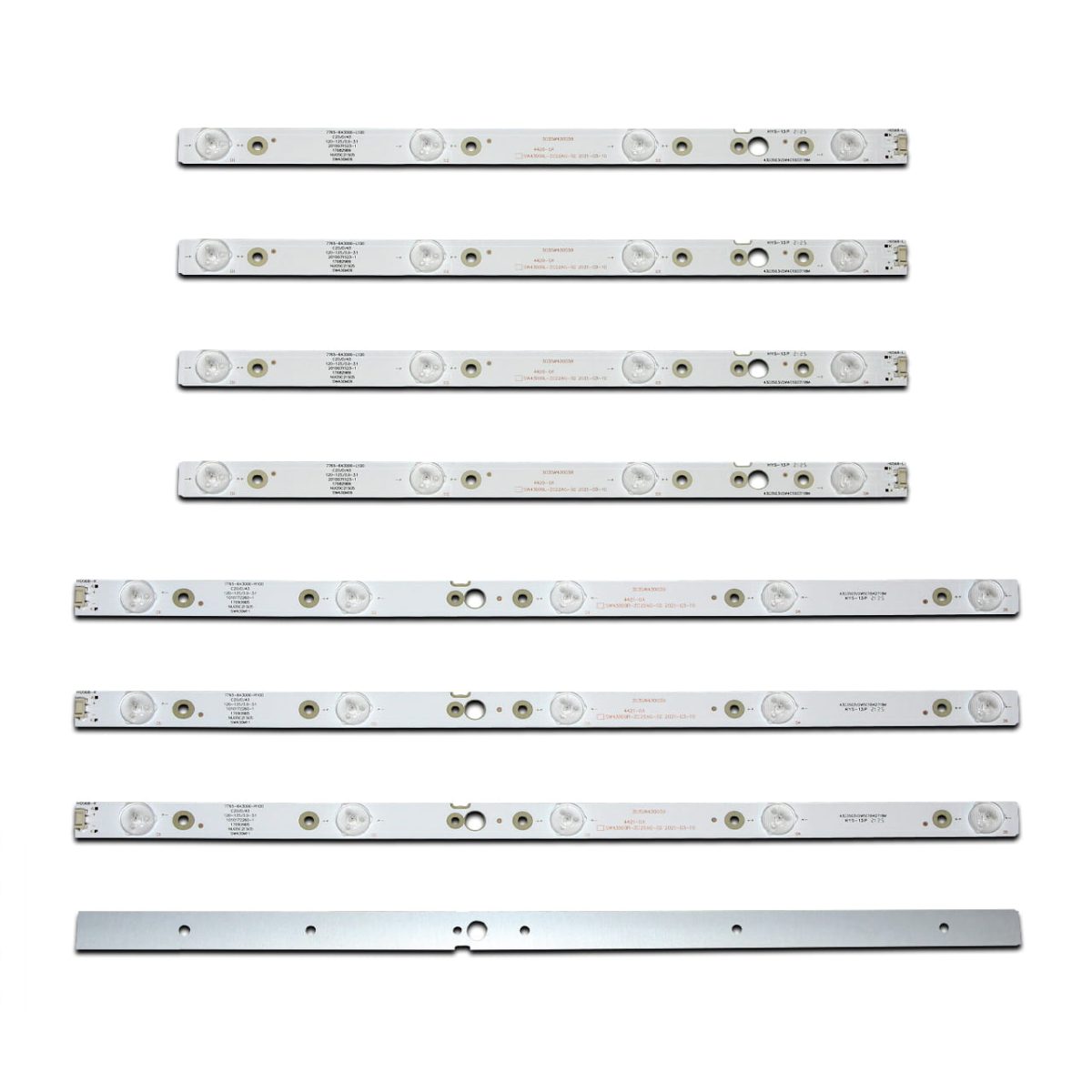

Полный комплект состоит из 8-ми планок (по 4 шт. каждого вида):

• SW43D09L-ZC22AG-02 303SW430038 (5800-W43005-LP00 VER01.00) – 4 шт.
• SW43D09R-ZC22AG-02 303SW430039 (5800-W43005-RP00 VER01.00) – 4 шт.

Цена указана за полный комплект из 8-ми светодиодных планок.
