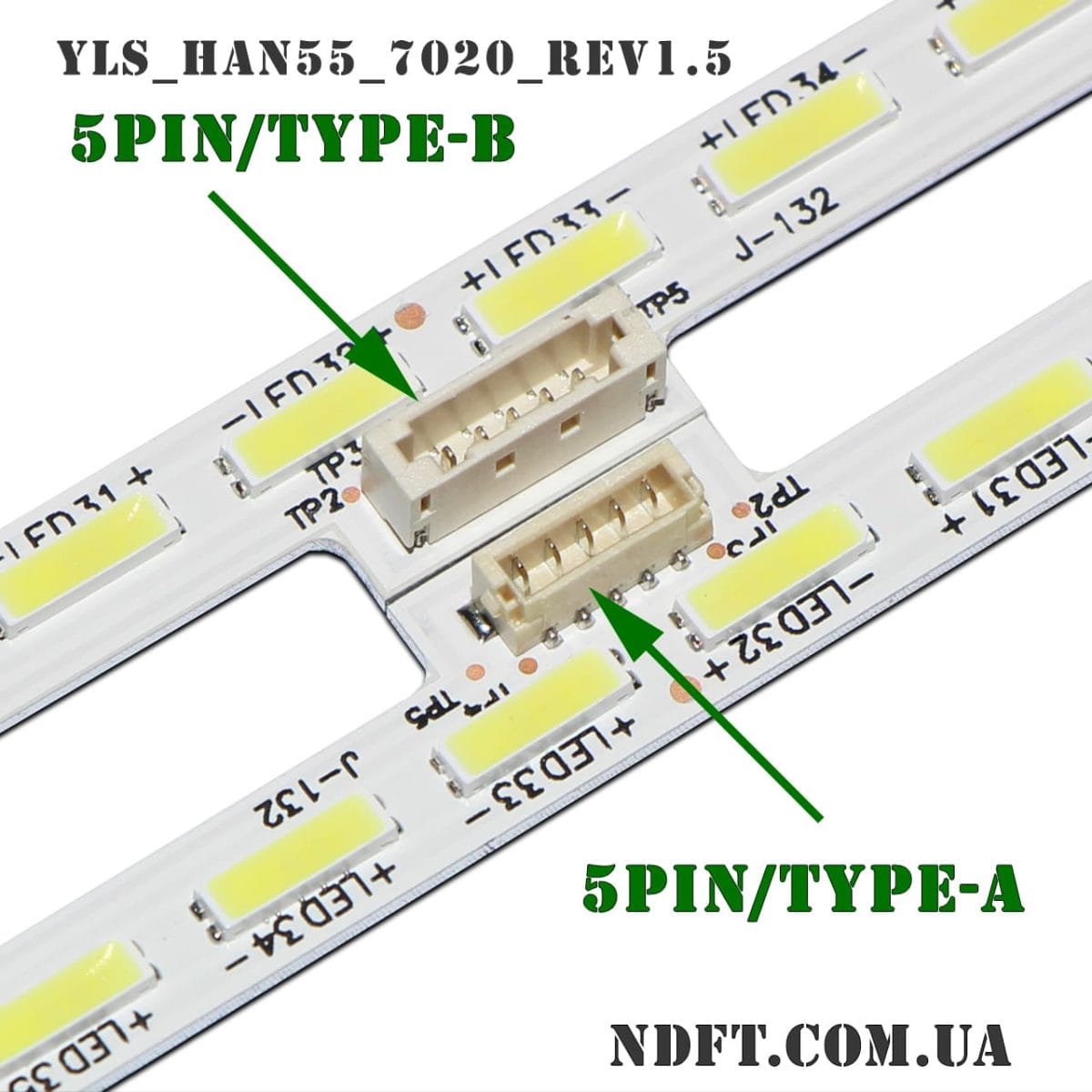

Данный товар поставляется в двух вариантах, в зависимости от формы разъема: 5pin/Type-A и 5pin/Type-B.

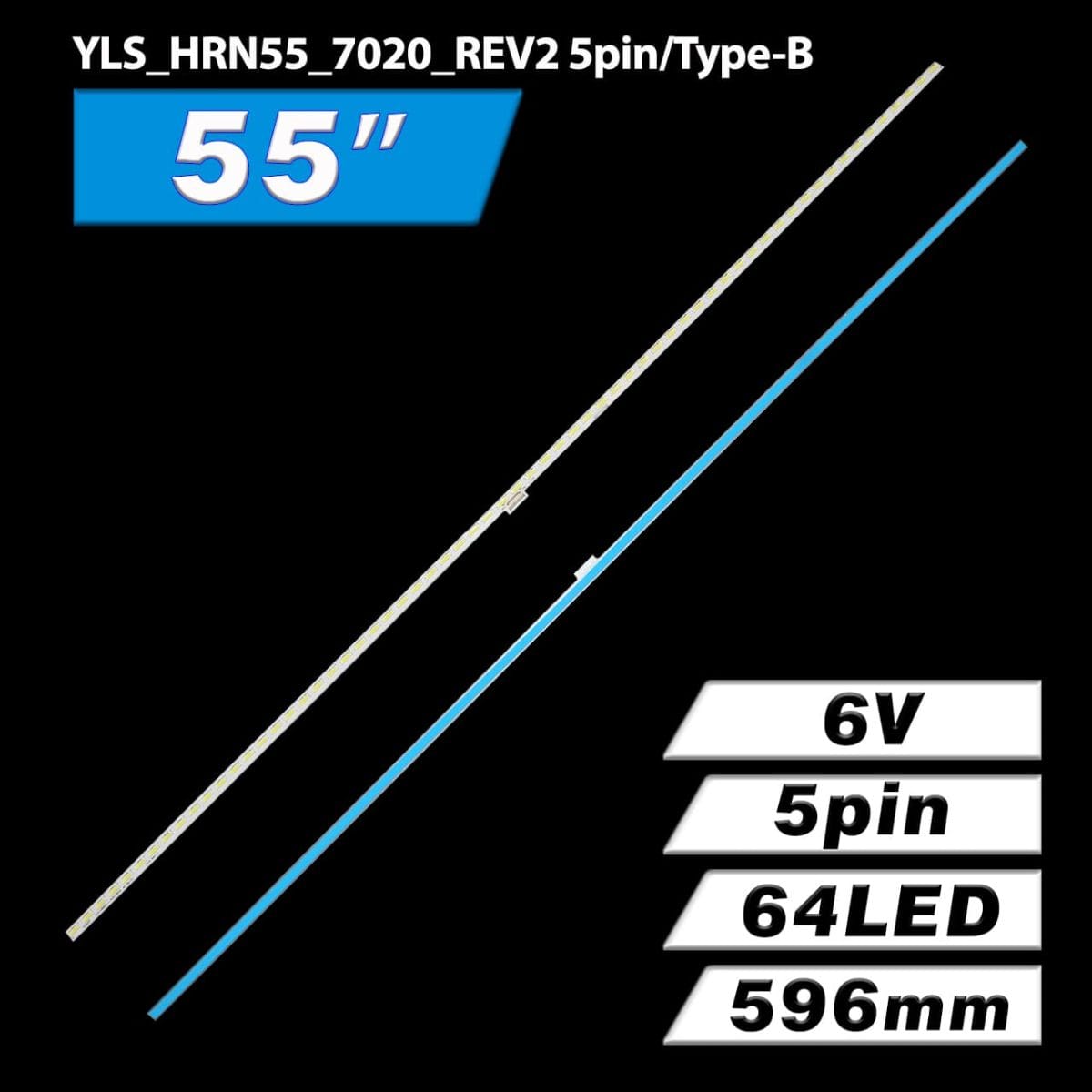

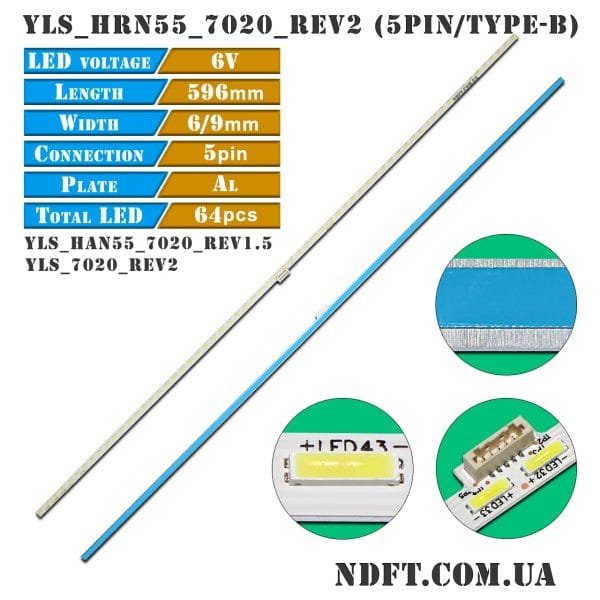

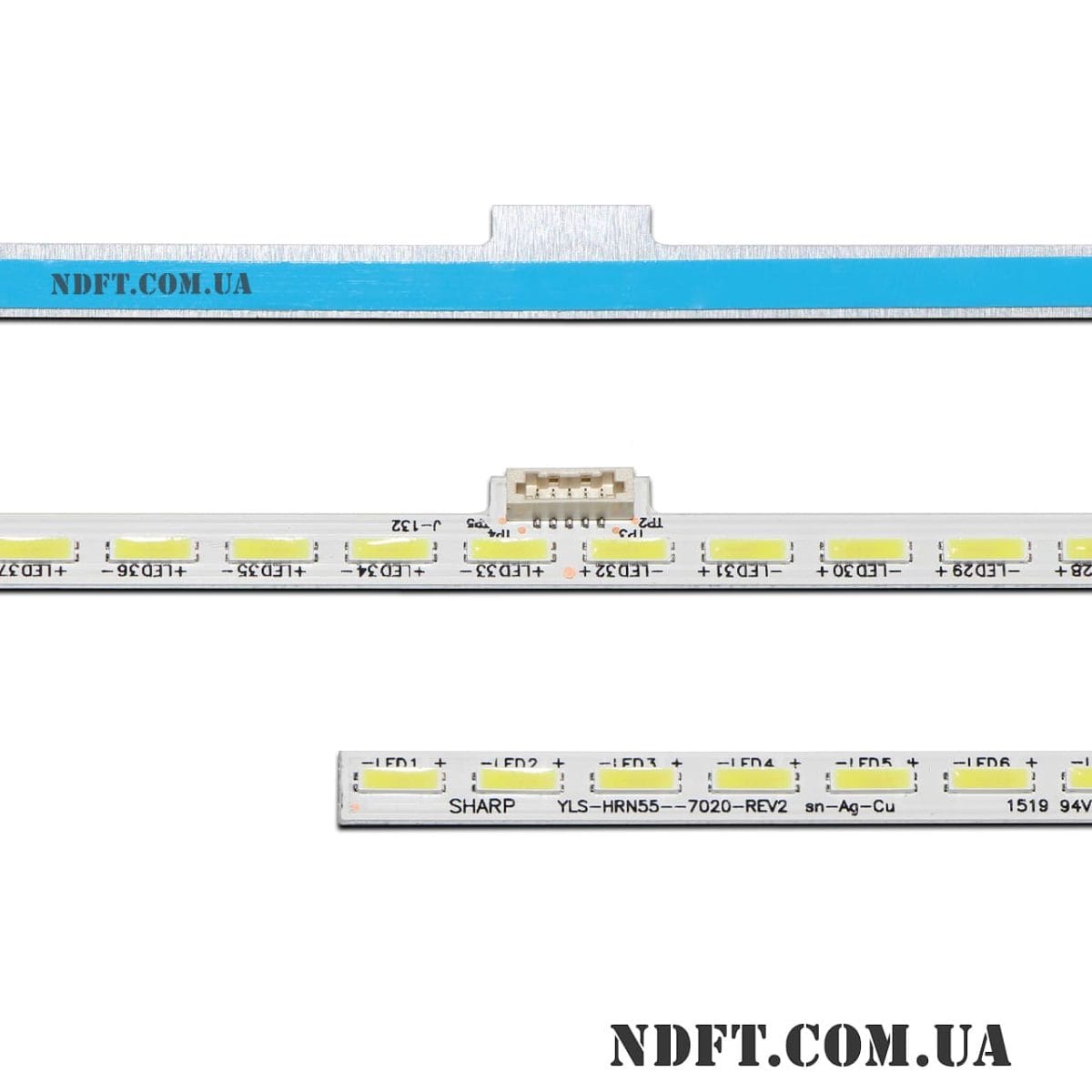

Комплект планок LED подсветки YLS_7020_REV2 5pin/Type-B характеристики:
- Маркировка:
- YLS_7020_REV2 (YLS-7020-REV2)
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение группы: 96 В (4×16S1P)
- Количество светодиодов на каждой планке: 64 шт. (4 группы по 16 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 55″
- Длина каждой планки: 596 мм
- Количество контактов на разъеме: 5 (Type-B с засечками)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 9 мм
- Расстояние между центром 1-го и последнего LED: 588 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 7×2 мм (7020)
- Ширина подложки планок:
- В узкой области: 6 мм
- В широкой области: 9 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги YLS_7020_REV2 5pin/Type-B:
- YLS_HRN55_7020_REV2 (YLS-HRN55-7020-REV2)
- YLS_HAN55_7020_REV1.5 (YLS-HAN55-7020-REV1.5)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- 75.P3C08G001 15A26N (радиатор)
- 75.P3F12G001 15904N (радиатор)
- 75.P3C086001 (радиатор)
- SYV5541 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Sharp: XBR-55X850C
- Sony: XBR-55X855C, XBR-55X850C, KD-55X8505C, KD-55X8500C, KD-55XD8505, KD-55X8507C, KD-55X8508C, KD-55X8509C, KD-55X8500D, KD-55X8501A, KD-55X8501B, KD-55X8501C, KD-55X8502A , KD-55X8502B, KD-55X8502C, KD-55X8503A , KD-55X8503B, KD-55X8503C, KD-55X8504A, KD-55X8504B, KD-55X8504C, KD-55X8505A, KD-55X8505B, KD-55X8506A, KD-55X8506B, KD-55X8506C, KD-55X8507A, KD-55X8507B, KD-55X8507C6, KD-55X8508A, KD-55X8508B, , KD-55X8509A, KD-55X8509B и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Полный комплект состоит из двух планок:
- YLS-7020-REV2 5pin/Type-B (LS-HRN55-7020-REV2, YLS-HAN55-7020-REV1.5) – 2 шт.
Цена указана за полный комплект из двух светодиодных планок.
