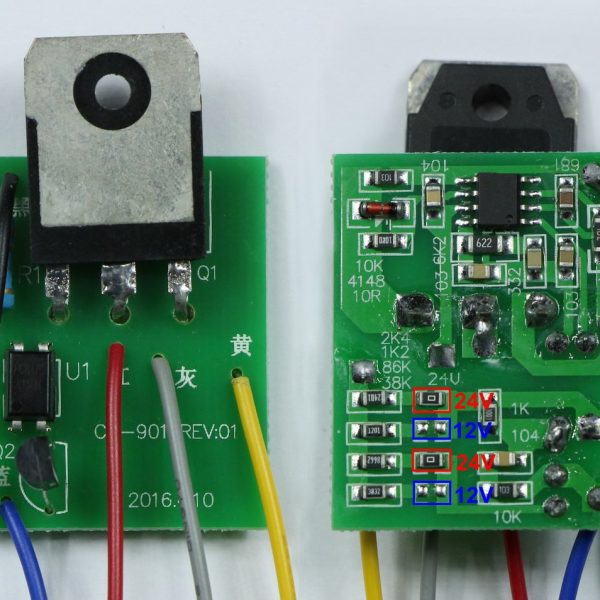

Модуль универсального ШИМ CA-901 предназначен для быстрого ремонта импульсных источников питания ЖК-телевизоров диагональю до 46“ или других обратноходовых БП с выходной мощностью до 120 Вт.
Универсальный ШИМ построен на базе UC3843A и мощном силовом транзисторе SSH7N90. Также на плате распаяна собственная оптопара и стабилизатор TL431. Конструкция модуля обеспечивает максимальную совместимость с различными импульсными обратноходовыми блоками питания.
Преимущества данного универсального ШИМ это высокая эффективность, низкое энергопотребление, малые размеры, широкий диапазон питающих напряжений, простота в установке.
Стабилизатор имеет два варианта выходных напряжений 12 В и 24 В (по умолчанию перемычки установлены на 24 В). Необходимое напряжение устанавливается перестановкой двух перемычек.
Инструкция по установке:
- Снимите силовой транзистор и ШИМ с блока питания.
- Проверьте, что предохранители, мост, цепь снаббера, трансформатор и выпрямительные диоды в порядке. Также убедитесь, что нет короткого замыкания на нагрузке.
- Убедитесь, что на плате универсального ШИМ установлено нужное напряжение 12в или 24в, если напряжение не соответствует – переставьте две перемычки.
- Закрепите силовой ключ модуля универсального ШИМ на радиаторе через изоляционную прокладку из комплекта. Использование изоляционной прокладки обязательно т.к. на корпусе транзистора находится не нулевой потенциал!
- Красный проводник модуля подключите к первичной обмотке трансформатора согласно схемы, обычно этот вывод соответствует стоку (Drain) удалённого в первом пункте транзистора. При мощности блока питания более 50Вт рекомендуется заменить красный проводник на проводник большего сечения.
- Черная линия подключается к минусу входного электролита. При мощности блока питания более 50Вт рекомендуется заменить черный проводник на проводник большего сечения.
- Желтый проводник подключается к катоду выходного выпрямительного диода (12 В или 24 В) или к плюсу конденсатора выходного фильтра на «холодной» стороне. Этот вывод гальванически развязан.
- Синий или зеленый проводник, подключается к минусу конденсатора выходного фильтра на «холодной» стороне (12 В или 24 В). Этот вывод гальванически развязан.
- Серый или белый провод, подключается к выводу питания старого ШИМ (9В-18В).
- Первый запуск рекомендуем производить с отключённой нагрузкой, вместо нее подключается эквивалент нагрузке из резистора 10-20 Ом 20 Вт. После включения провести контроль выходного напряжения, если оно соответствует норме, то можно убрать эквивалентную нагрузку и подключить БП к телевизору.
