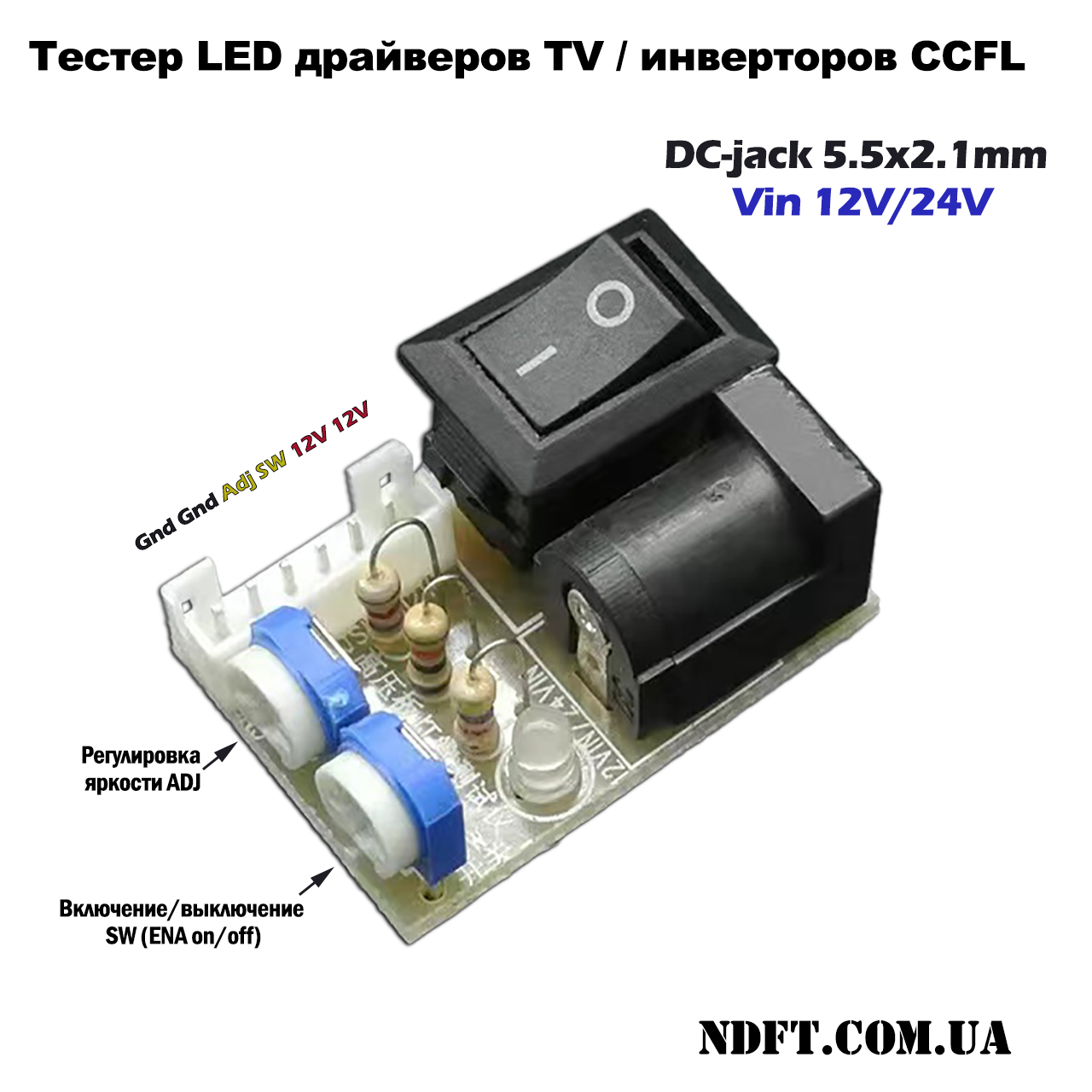

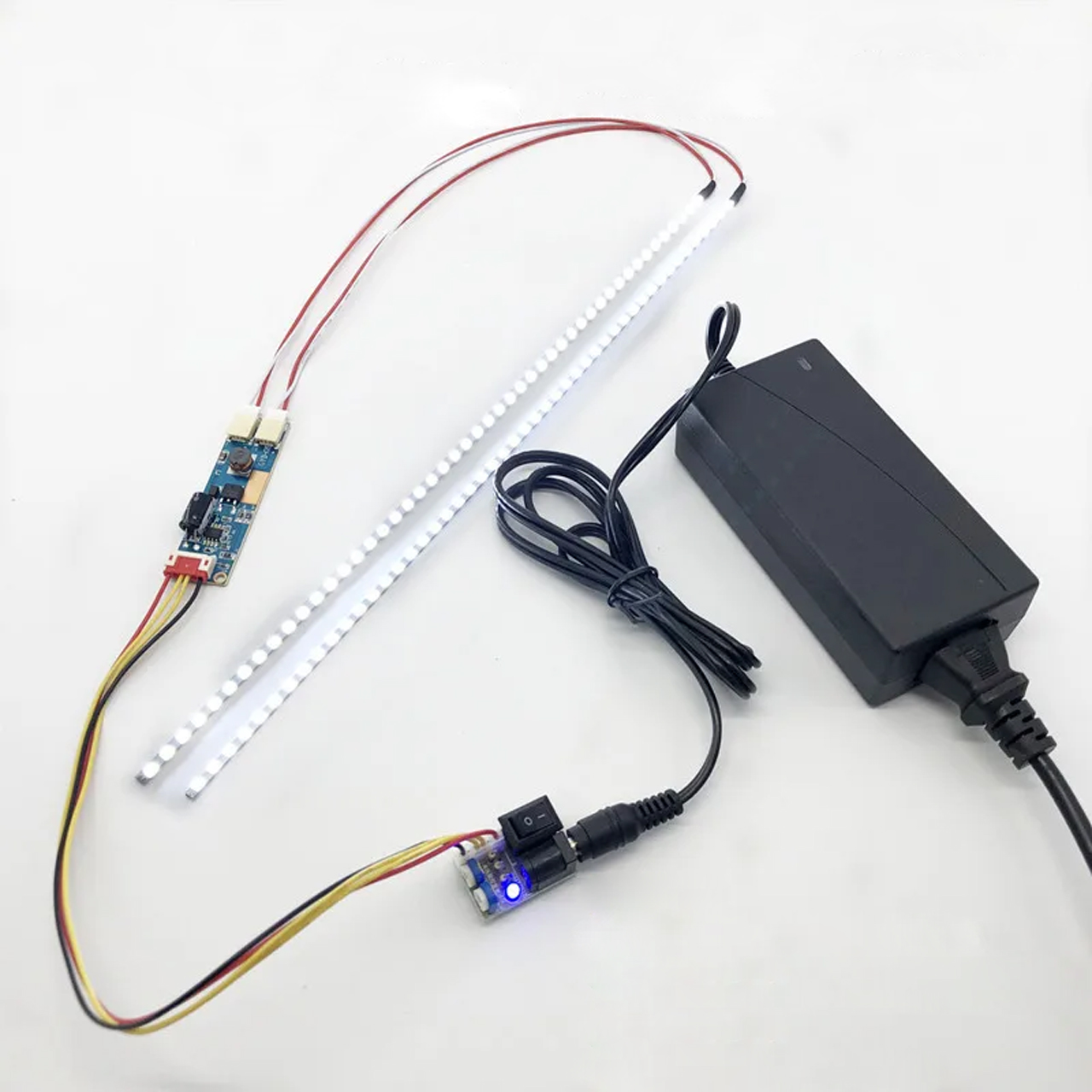

Тестер для проверки LED драйвера подсветки телевизоров и инверторов CCFL-ламп 12V/24V — это устройство представляет собой плату для подключения внешнего источника питания и тестирования работы драйверов LED подсветки или инверторов CCFL-ламп.
Плата модуля имеет компактные габаритные размеры Д×Ш×В: 29×20×18 мм.
Питания тестера осуществляется через гнездо DC-jack 5.5×2.1mm напряжением 12VDC или 24VDC, в зависимости от напряжения питания драйвера или инвертора. На плате присутствует кнопка включения/выключения тестера и светодиод, который сигнализирует о работе модуля.
Мощность блока питания следует выбирать исходя из параметров потребления светодиодной подсветки или CCFL-ламп.
На плате модуля присутствует два построечных резистора, с помощью которых осуществляется регулировка двух параметров:
- сигнал на включение драйвера SW или ENA(ON/OFF) (от 0 до 5 В)
- сигнал регулировки яркости ADJ или Vadj (от 0 до 5 В)
Уменьшение значения уровней сигналов при регулировке подстроечных резисторов достигается вращением по часовой стрелке.
Назначение выводов выходного разъёма (распиновка):
- GND-: «-» питания драйвера, корпус (земля)
- GND-: «-» питания драйвера, корпус (земля)
- SW (ENA on/off): переключатель вкл./выкл.
- ADJ (Vadj): регулировка яркости
- VCC+: «+» питания драйвера
- VCC+: «+» питания драйвера
