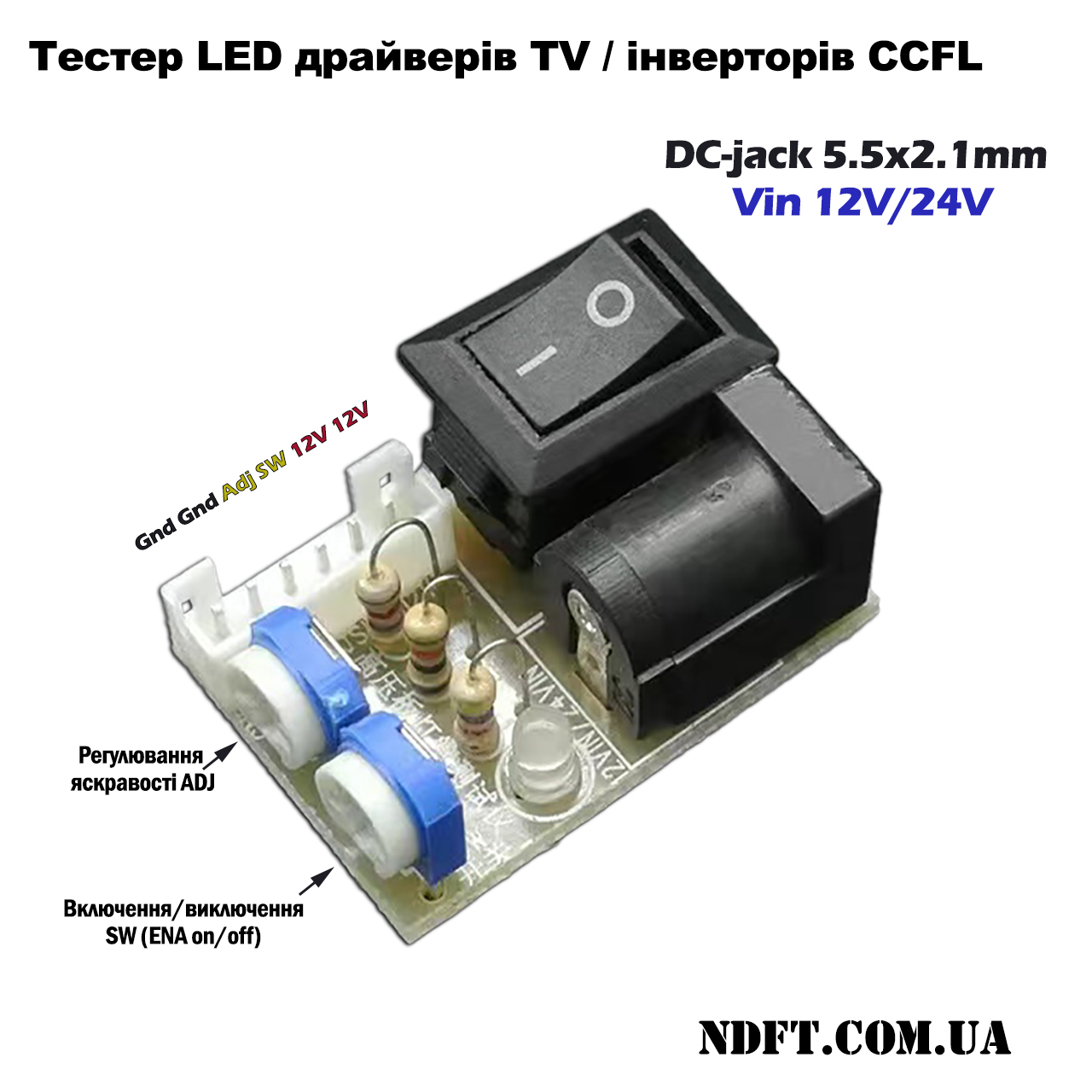

Тестер для перевірки LED драйвера підсвітки телевізорів та інверторів CCFL-ламп 12V/24V — цей пристрій являє собою плату для підключення зовнішнього джерела живлення та тестування роботи драйверів LED підсвітки або інверторів CCFL-ламп.
Плата модуля має компактні габаритні розміри Д×Ш×В: 29×20×18 мм.
Живлення тестера здійснюється через гніздо DC-jack 5.5×2.1mm напругою 12VDC або 24VDC, залежно від напруги живлення драйвера чи інвертора. На платі є кнопка включення/вимикання тестера і світлодіод, який сигналізує про роботу модуля.
Потужність блоку живлення слід вибирати, виходячи з параметрів споживання світлодіодної підсвітки або CCFL-ламп.
На платі модуля присутні два змінних резистори, за допомогою яких здійснюється регулювання двох параметрів:
- сигнал на увімкнення драйвера SW або ENA(ON/OFF) (від 0 до 5 В)
- сигнал регулювання яскравості ADJ або Vadj (від 0 до 5 В)
Зменшення значення рівнів сигналів при регулюванні змінних резисторів досягається обертанням за годинниковою стрілкою.
Призначення виводів вихідного роз'єму (розпіновка):
- GND-: "-" живлення драйвера, корпус (земля)
- GND-: "-" живлення драйвера, корпус (земля)
- SW (ENA on/off): перемикач увімк./вимк.
- ADJ (Vadj): регулювання яскравості
- VCC+: "+" живлення драйвера
- VCC+: "+" живлення драйвера
