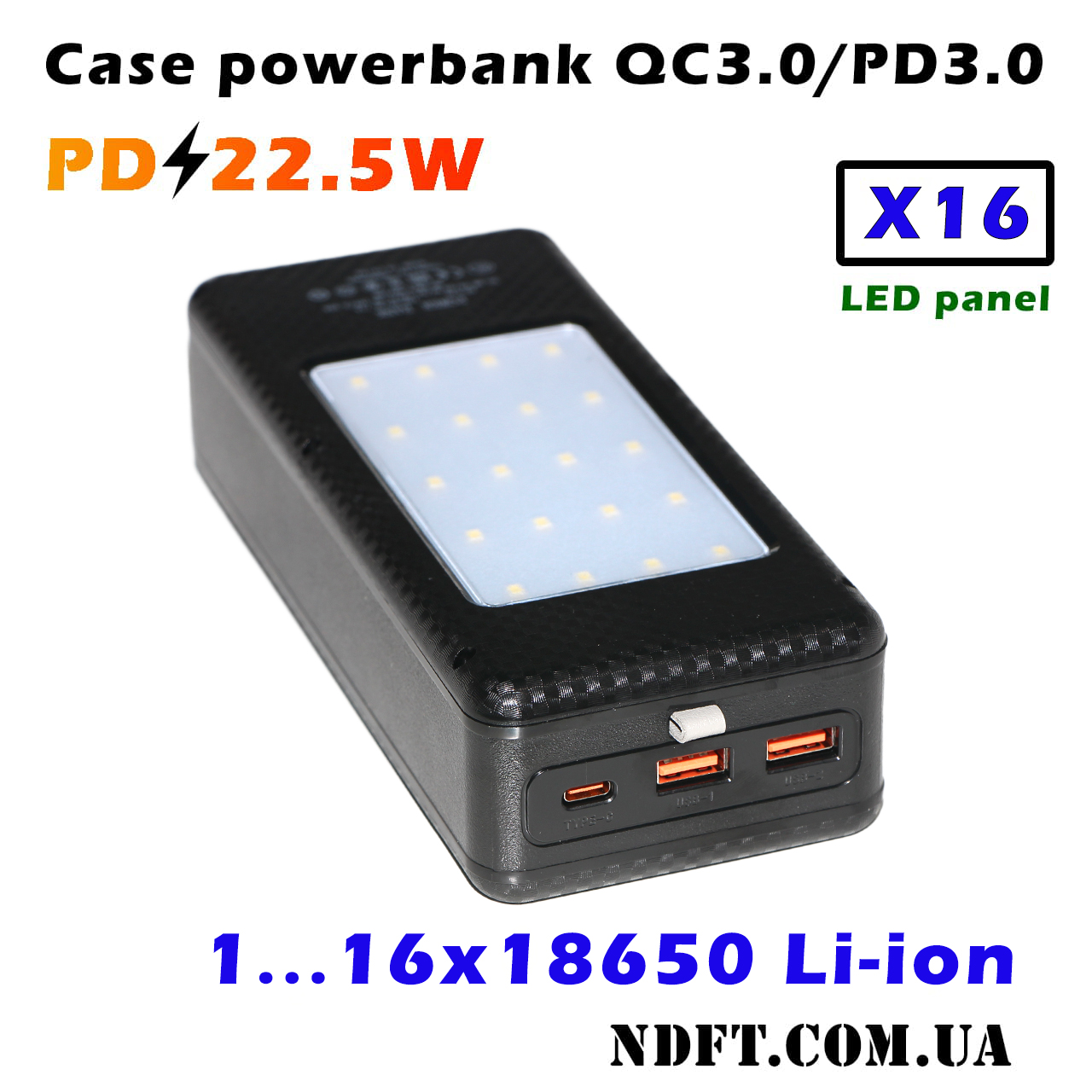

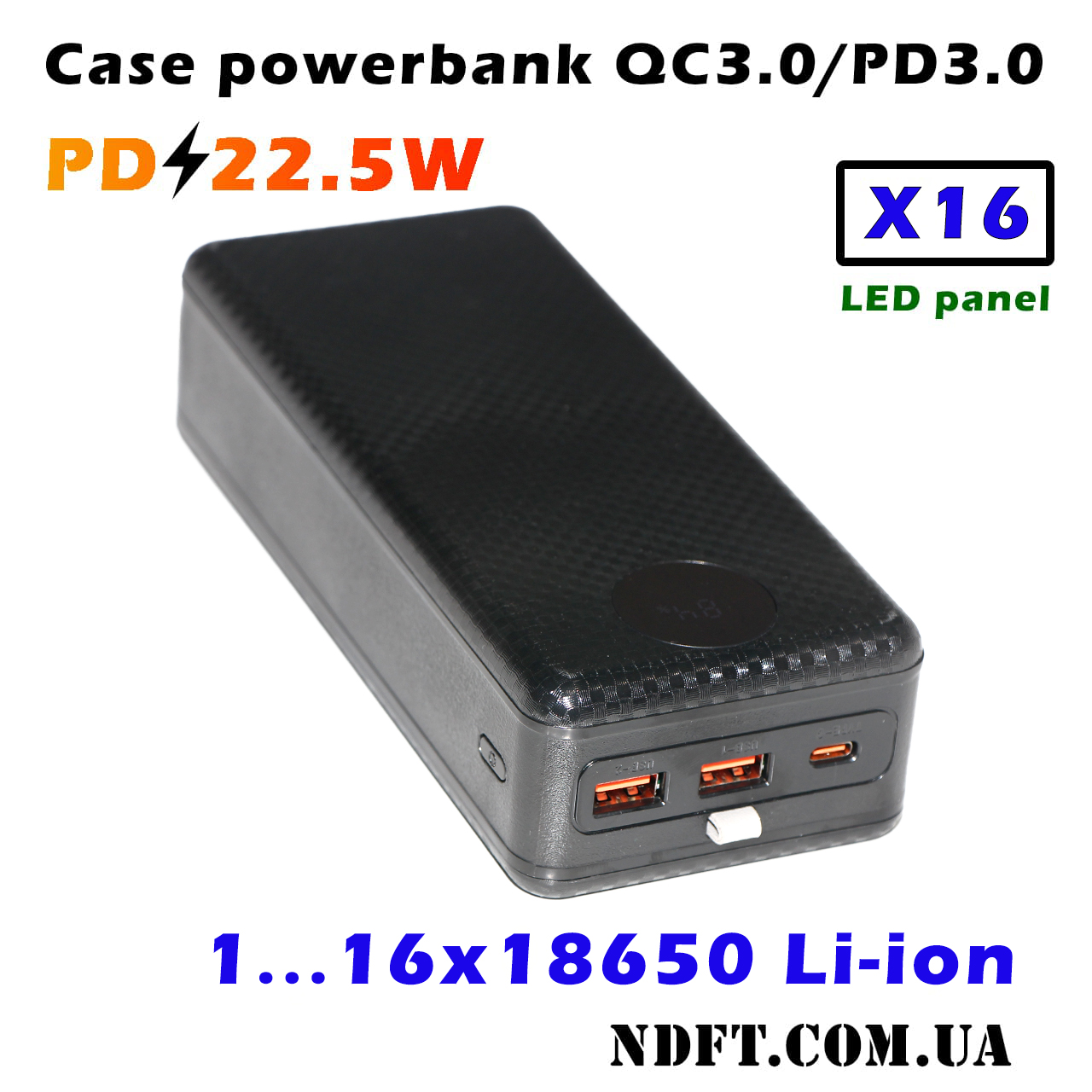

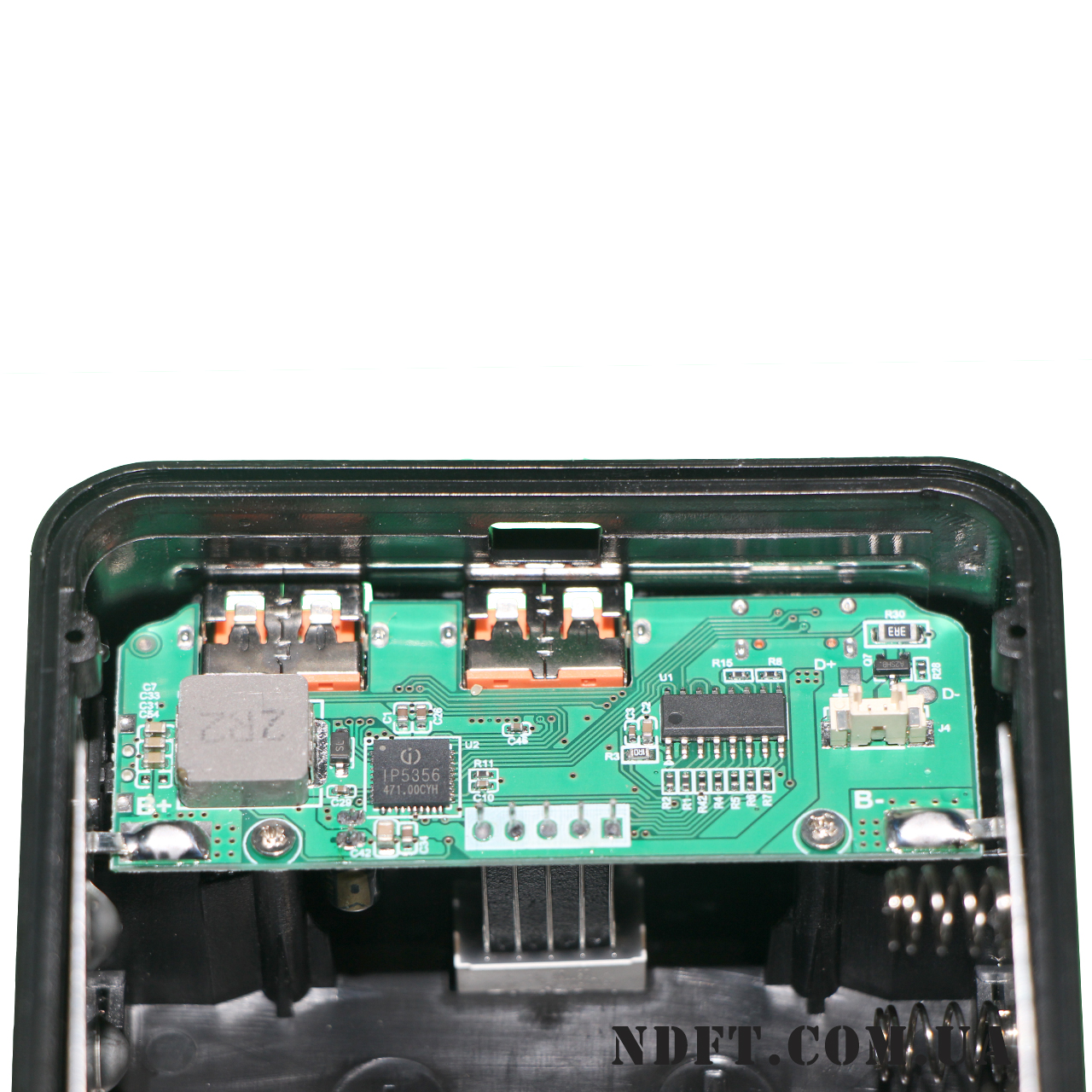

Корпус powerbank BX-P16 є набором для складання портативного повербанка на 16 Li-ion акумуляторів 18650 з LED панеллю в якості ліхтарика з 20 світлодіодів. У корпусі встановлено плату модуля зарядки на контролері IP5356, максимальна вихідна потужність може досягати 22,5 Вт з ККД до 95%.

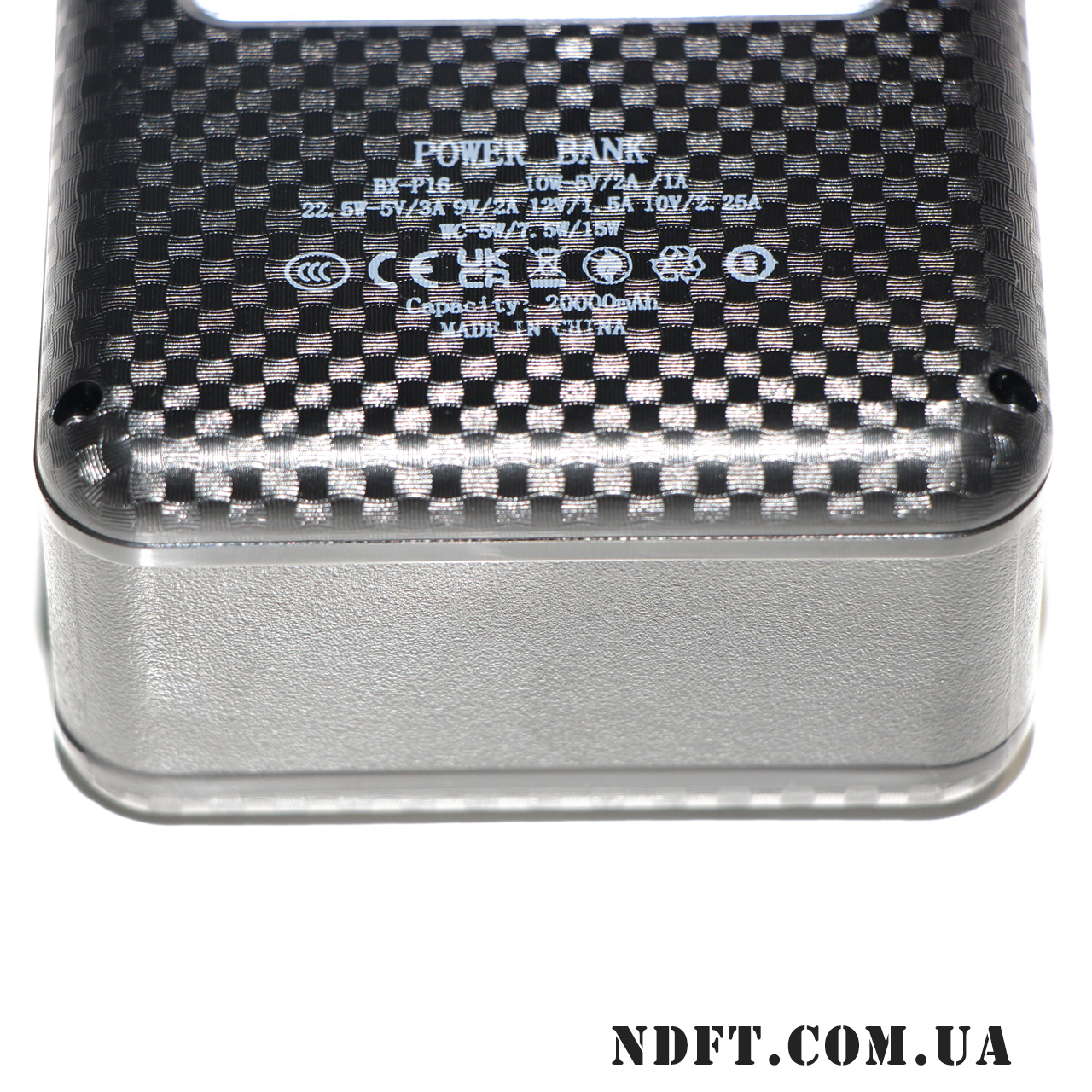

Маркування ємності на корпусі 20000 мАг — це реальна ємність готового повербанка, а умовне позначення, яке виробник ставить щодо різних партій. Реальна ємність вашого повербанка залежить тільки від того, які акумулятори 18650 ви в нього встановите. Приклад: якщо ви встановите акумулятори ємністю 3000 мАч кожен загальна ємність буде 16 × 3000 = 48000 мАч, якщо встановити по 3500 мАч → буде 16 × 3500 = 56000 мАч. Також слід врахувати, що контролер не розряджає акумулятори до рівня відсічення, а залишає частину ємності на випадок їх природного саморозряду, і запобігання передчасній деградації, тому реальна ємність буде нижчою від розрахункової. Для правильної індикації рівня заряду повербанка потрібно зробити кілька повних циклів заряд-розряд.
На реальну ємність готового повербанка впливають якість самих акумуляторів, час зберігання до експлуатації, кількість відпрацьованих циклів заряд/розряд, температура навколишнього середовища і т.д.
УВАГА при першому використанні слід дотримуватись таких рекомендацій:
- При установці акумуляторних батарей (АКБ) дотримуватись полярності. Якщо підключити АКБ неправильною полярністю з вже встановленими акумуляторами, може відгоріти пружинний контакт і вийти з ладу сам акумулятор
- Перед тим як встановити АКБ, потрібно переконатися, що їх рівень заряду приблизно однаковий збалансований, не більше 1-2%. Для цього можна по черзі встановлювати АКБ у відсік повербанку та стежити за показаннями індикатора рівня заряду. Це потрібно, щоб уникнути перегріву акумуляторів з великою різницею в рівні заряду, надалі буде відбуватись автоматичне балансування при паралельному з'єднанні. Якщо рівень заряду АКБ не відомий, то рекомендується після встановлення їх у корпус почекати 30-60 хвилин до автоматичного балансування.
- Після першої установки акумуляторів активація роботи повербанка відбувається після підключення кабелю зарядного пристрою.
- Рекомендується при першому підключенні зарядити повербанк, а потім розрядити до повного відключення та заново зарядити для правильного калібрування індикатора заряду.
- При вхідній потужності заряду акумуляторів 18 Вт, максимальний струм, який подається з плати заряду на АКБ, може досягати 5 А, тому якщо кількість акумуляторів буде менше 16 штук, то переконайтеся, що цей струм не перевищує допустиме значення за даташитом цих акумуляторів. Тобто для 16 АКБ струм в 5 А розподілиться приблизно по 0,31 А на акумулятор. В іншому випадку високий струм заряду для малої кількості АКБ струмом, не призначеним для них, може викликати їх перегрів і вихід з ладу.
- Вихідний струм з акумуляторів на плату модуля також може досягати струмів більше 5 ампер у разі сильного їх розряду та максимального споживання на виході USB портів, тому рекомендується встановлювати достатню кількість акумуляторів, щоб це навантаження розподілялося рівномірно серед них і не перевищувало струмів заявлених в дататі.
Заряджання акумуляторів здійснюється в три етапи TC-CC-CV:
- при напрузі менше 3 В акумулятори заряджаються повільною зарядкою в режимі TC (струм ≤200 мА);
- при напрузі 3 В заряджання здійснюється постійним струмом в режимі CC (струм 5...0,4 А);
- після наближення до значення напруги повної зарядки, пристрій переходить на режим заряджання постійною напругою CV зі зменшенням зарядного струму до мінімального порога, після чого заряджання припиняється.
Коли підключено лише один пристрій, повербанк підтримує будь-який вихід із швидкою зарядкою. Коли підключено кілька пристроїв, повербанк підтримує лише 5 на виході всіх портів сумарною потужністю до 18 Вт.
При зарядці напругою 5V вхідна потужність становить до 10 Вт, при зарядці напругою 9V або 12V вхідна потужність становить 18 Вт, в режимі PD максимальна потужність може досягати 22,5 Вт.
Для швидкої зарядки самого powerbank та пристроїв, які до нього підключені по протоках швидкої зарядки, краще використовувати якісний провід, який зможе пропускати високі струми.

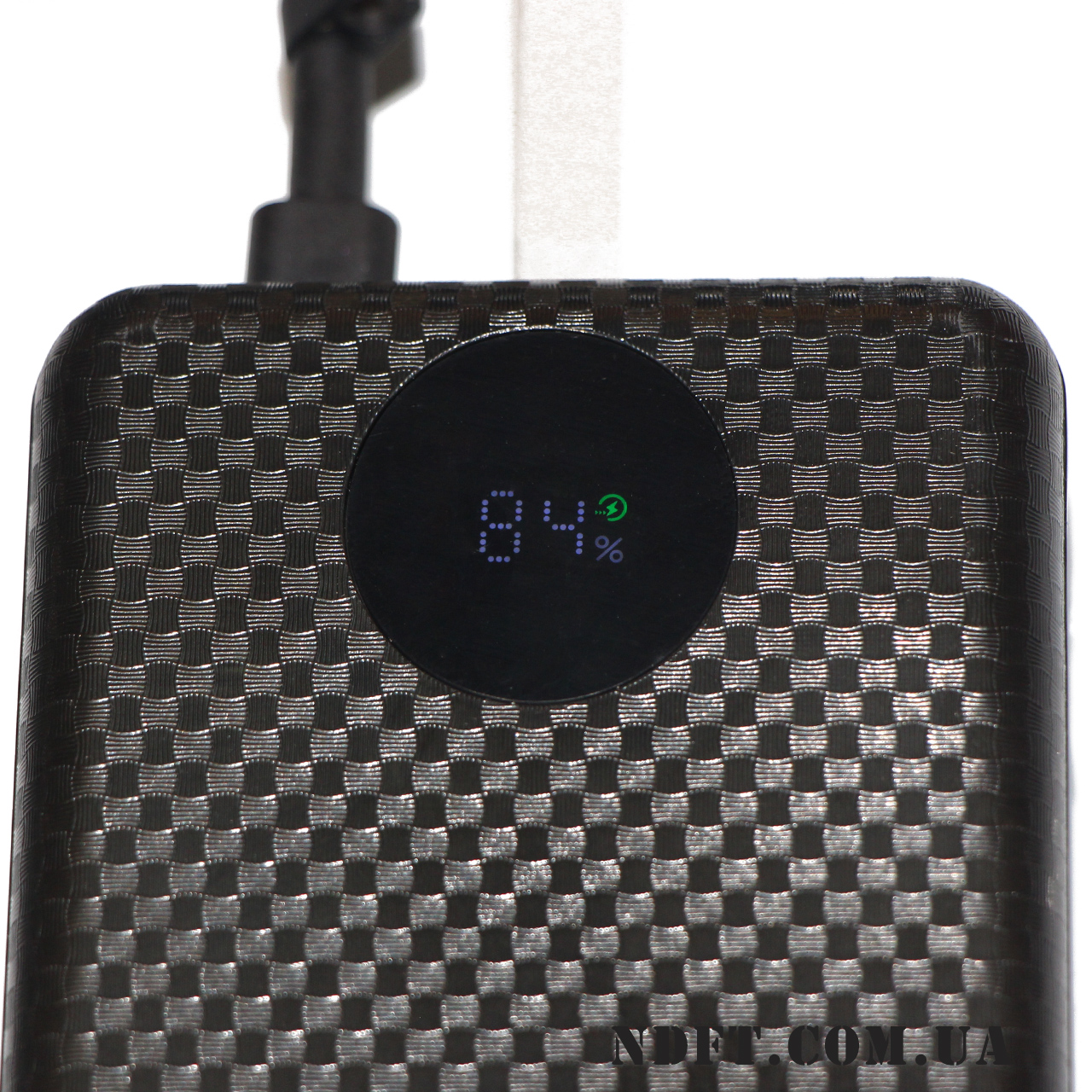

При початковому встановленні акумуляторів індикатор заряду може показувати не точні дані рівня заряду, т.к. пристрій ще не розуміє рівень заряду акумуляторів. Після повної зарядки та розрядки повербанку індикатор показуватиме актуальні дані на табло. Індикатор з рівнем заряду активується, натиснувши кнопку біля екрана.
Заряджання повербанку здійснюється через порт USB type-C.

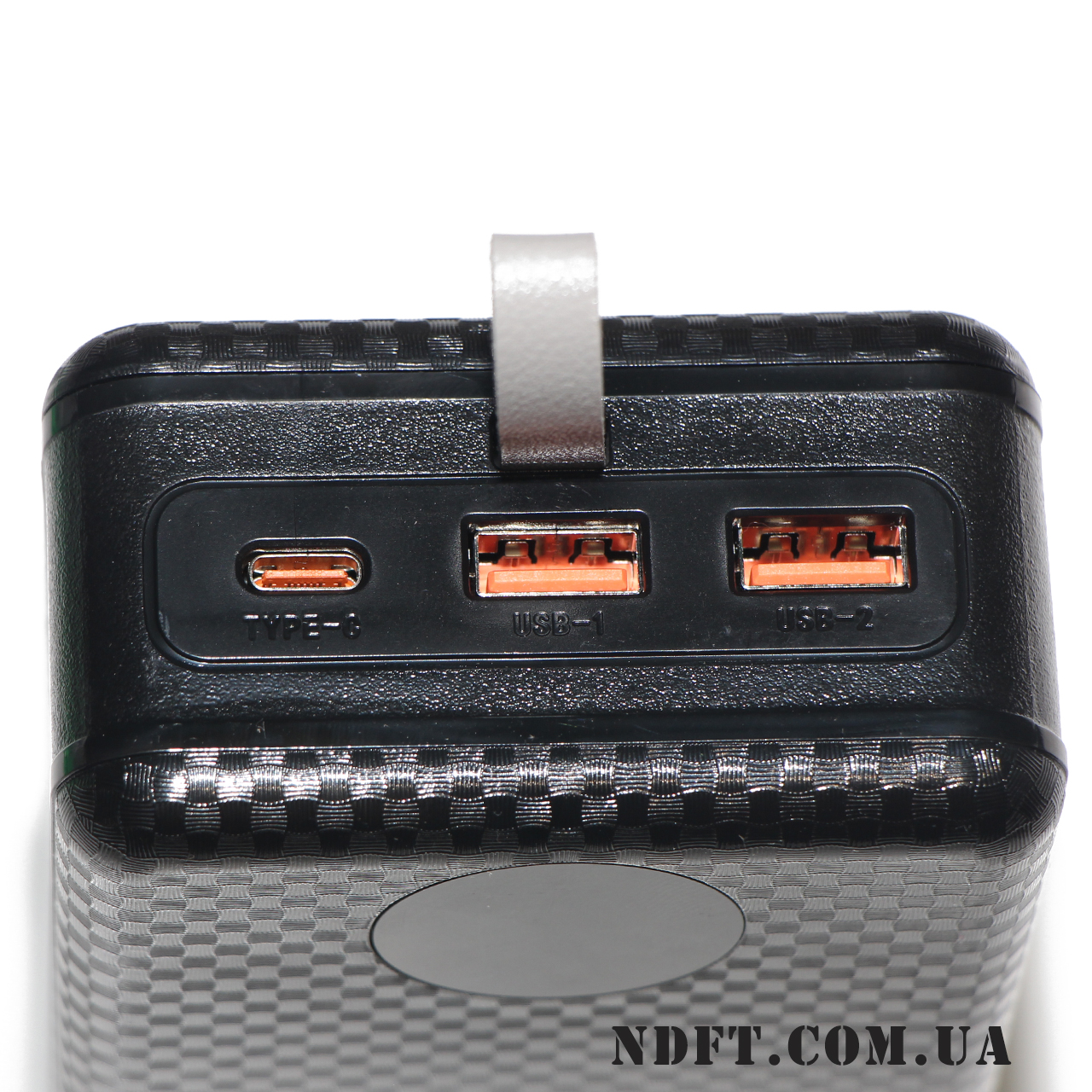

Порт USB type-C підтримує стандарт PD3.0, працює у двонаправленому режимі як на вхід, так і на вихід з підтримкою швидкої зарядки QC2.0/QC3.0. Також є два роз'єми USB-A, які підтримують швидку зарядку QC3.0. Сама плата пристрою підтримує різні стандарти заряджання, включаючи QC2.0, QC3.0, PD2.0, PD3.0, FCP, AFC, SFCP, BC1.2, Apple, Samsung.
У корпусі встановлена LED панель із 20 світлодіодів., яка служить як ліхтарик, включається/вимикається ліхтарик тривалим натисканням на кнопку (близько 2 с), а кожне наступне натискання змінює режим роботи лампи.
Режими роботи лампи в залежності від кількості натискань кнопки має наступну черговість спрацьовування:
- звичайний режим з максимальною яскравістю
- звичайний режим із середньою яскравістю
- стробоскопічний режим: SOS (••• — — — •••) пауза повтор
- стробоскопічний швидкий режим
Технічні характеристики повербанку на 16 АКБ із LED панеллю:
- Модель корпусу: BX-P16
- Тип пристрою: Power bank
- Контролер: IP5356
- Максимальна вихідна потужність: 22,5 Вт
- Максимальна вхідна потужність: 18 Вт
- Типорозмір акумуляторів: Li-ion 18650 без захисту (ø18mm, довжина 65mm)
- Число акумуляторів для встановлення: 16
- Номінальна напруга АКБ: Li-Ion 3,7 В
- Напруга заряду АКБ: 4,2 В
- Ефективність (ККД): 95%
- Метод заряджання: TC-CC-CV
- Габаритні розміри (Д×Ш×В): 185×81×48 мм
- Вихідні протоколи швидкого заряджання:
- PD3.0 (PPS)/PD2.0 (PPS 3,3…11V/2A крок 20mV)
- QC3.0/QC2.0
- Samsung AFC
- Huawei FCP
- Huawei SCP
- SFCP
- BC1.2 DCP/Apple/Samsung
- Вхідні протоколи швидкого заряджання:
- PD3.0/PD2.0
- AFC
- FCP
- SCP
- Порти:
- вхід: USB type-C (5В/3А, 9В/2А, 12В/1.5А)
- вихід: USB type-C з підтримкою PD (5В 3А, 9В 2,22А, 12В 1,67А)
- вихід: USB-A1/A2 для швидкої зарядки (5В 3А, 9В 2А, 12В 1,5А, 10В 2,25А)
- Протоколи роз'ємів:
- USB-A1/A2 вихід: QC3.0/QC2.0/AFC/FCP/SCP/BC1.2/VOOC/DASH/WARP/APPLE
- Type-C вихід: PD3.0/PD2.0/QC3.0/QC2.0/AFC/FCP/SCP/BC1.2/VOOC/DASH/WARP/APPLE
- Type-C вхід: PD3.0/QC3.0
- Індикатор рівня заряду в %: так
- LED панель (ліхтарик): так
- Функції захисту:
- від навантаження по струму на виході
- від перенапруги на виході
- від короткого замикання на виході
- від підвищеної та зниженої напруги на вході
- від перегріву мікросхеми
- від статичної електрики
- Матеріал корпусу: пластик
- Країна виробник: Китай

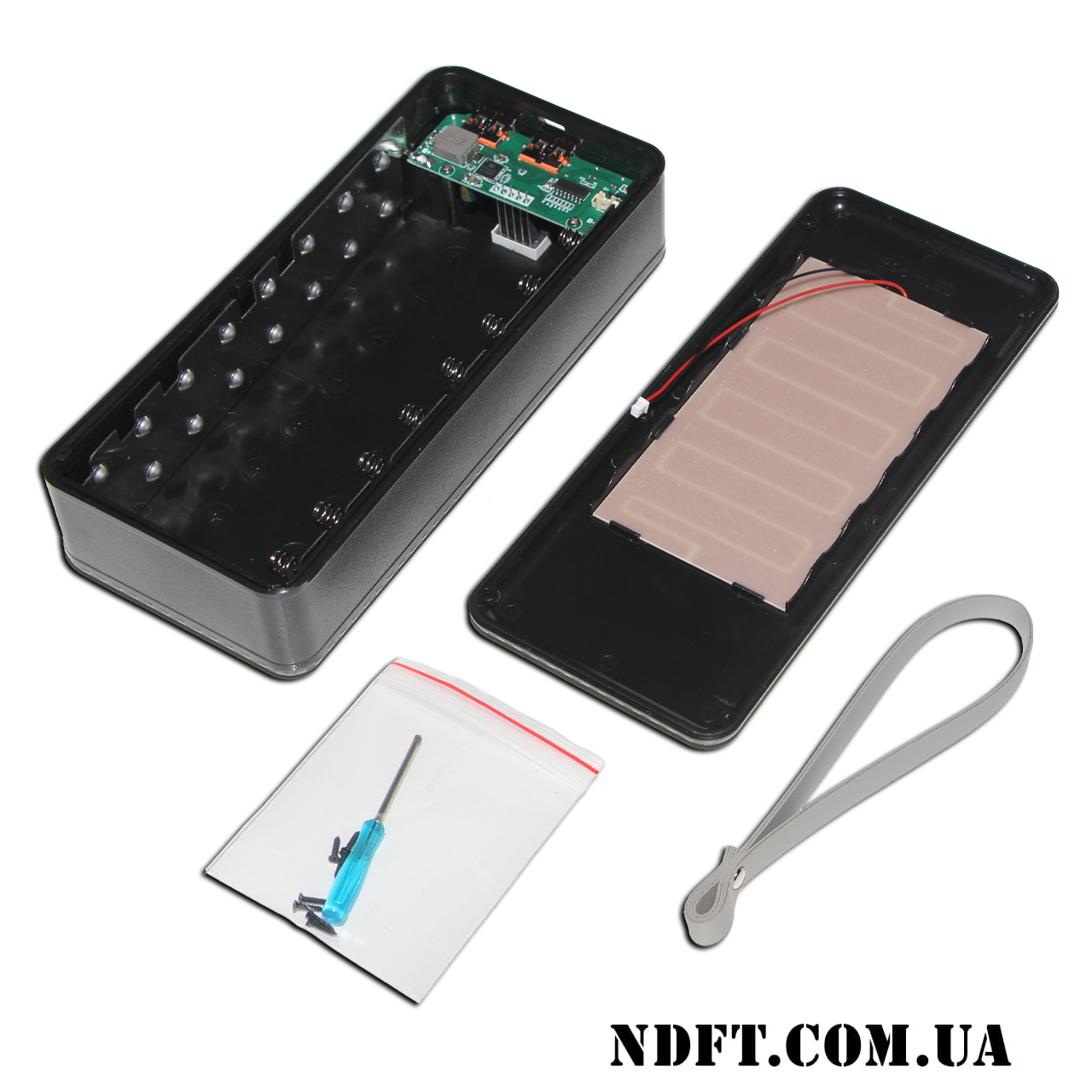

Комплектація постачання:
- Корпус із платою без акумуляторів
- Набір шурупів та викрутка
- Ремінець зі шкірозамінника
