V5DN-320SM1-R2 (ОРИГИНАЛ) BN96-36235A (2015SVS32 FHD F-COM, V8DN-320SM1-R1, L1_N5K_C2F_FAM_S7(1)_R1.0_S1D_100) – Комплект LED підсвітки TV Samsung 32″

Артикул: 1460412

320.25

320.25 ₴

Доставка:

  • Нова пошта / кур'єр НП
  • Укрпошта
  • Самовивіз (м. Івано-Франківськ)
3 Людини зараз дивиться цей продукт!

Опис

Повний комплект складається з двох планок:

  • V5DN-320SM1-R2 (ОРИГІНАЛ) BN96-36235A (2015SVS32 FHD F-COM, V8DN-320SM1-R1) – 2 шт.

Ціна вказана за повний комплект з двох світлодіодних планок.

Можлива проклейка теплопровідного скотча за запитом.

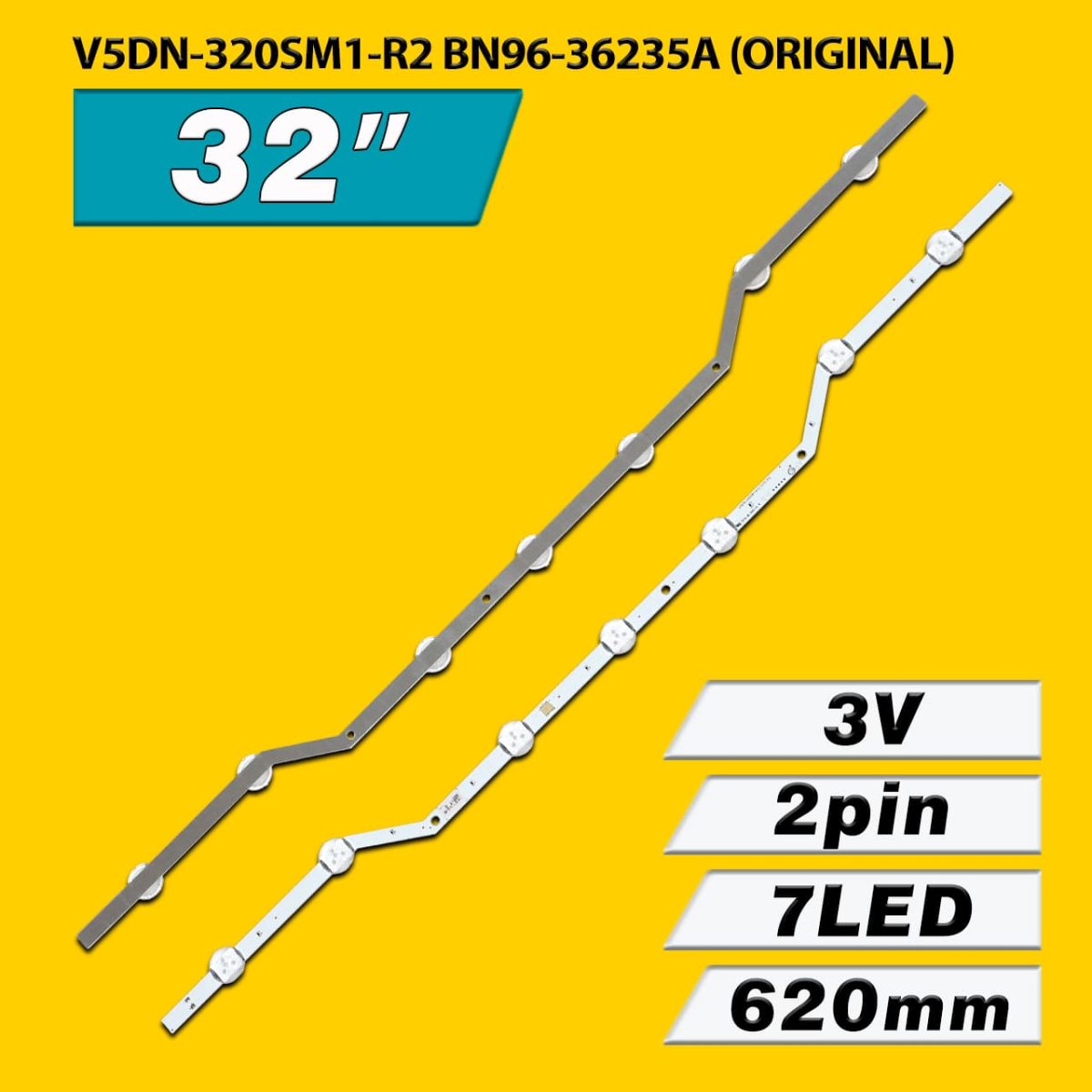

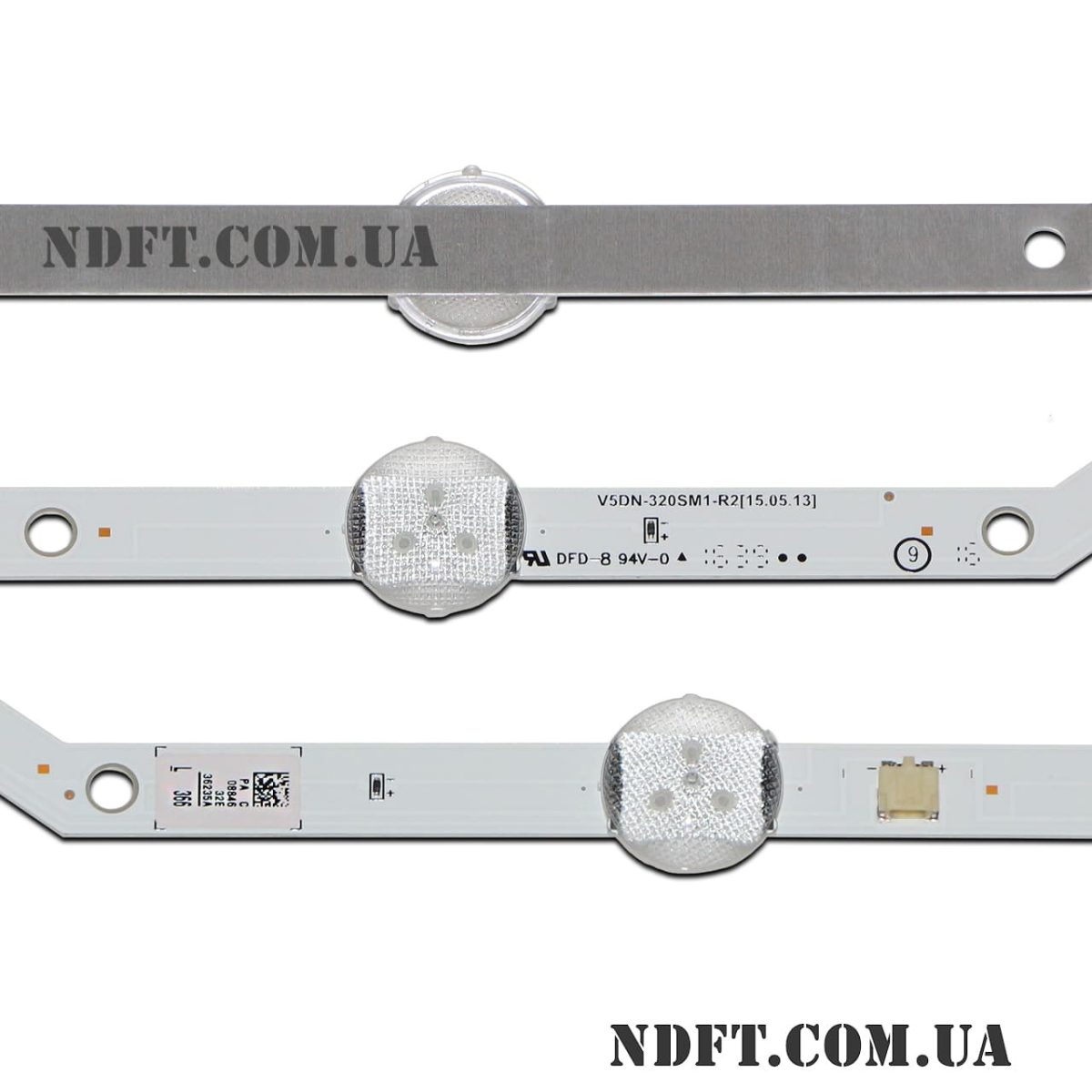

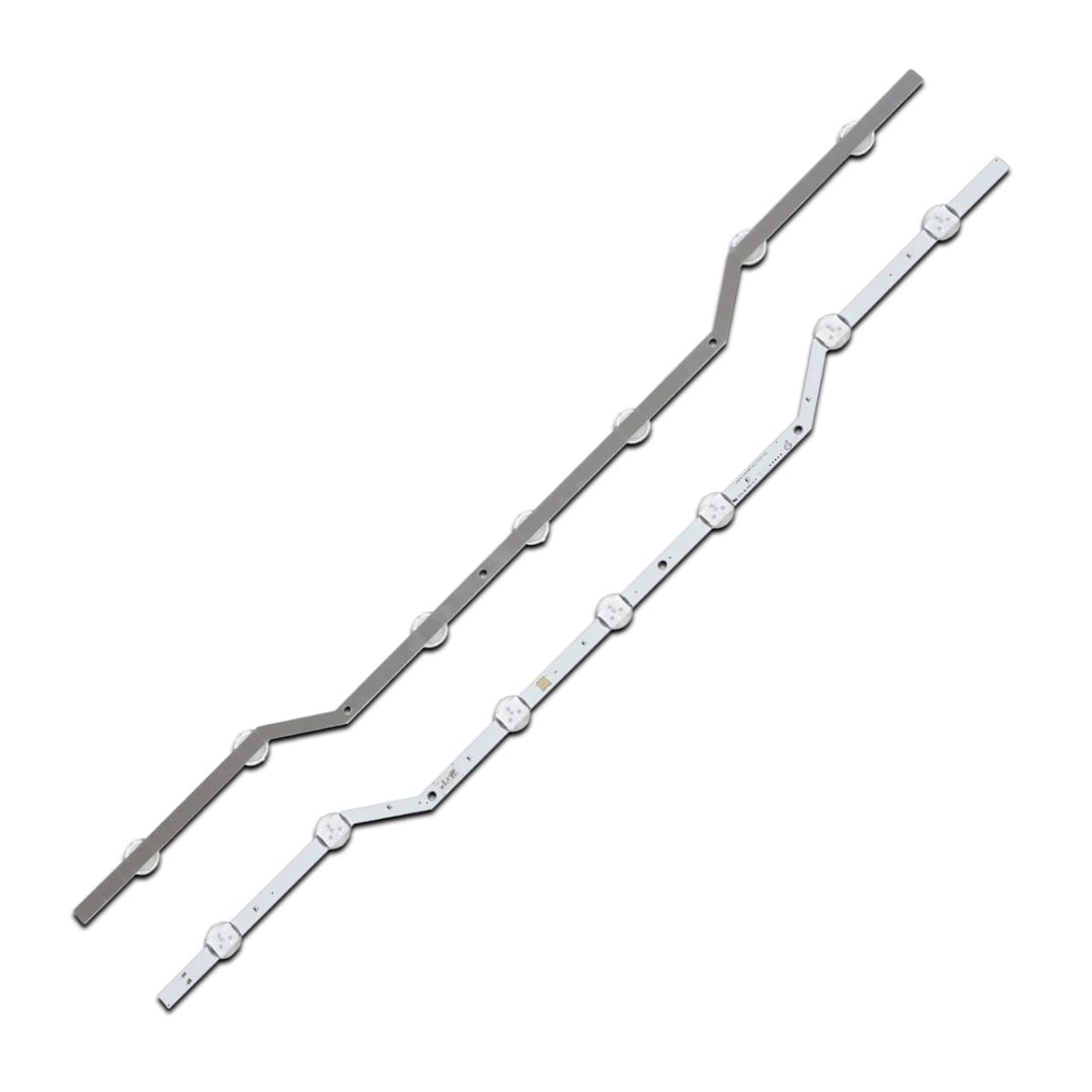

Комплект планок LED підсвітки V5DN-320SM1-R2 BN96-36235A (ОРИГІНАЛ) характеристики:

  • Маркування:
    • V5DN-320SM1-R2 BN96-36235A (ОРИГІНАЛ)
    • 2015 SVS32 FHD F-COM 7LEDS REV1.3 150404 LM41-00134A_LM41-00147A
  • Робоча напруга одного світлодіода: 3 В
  • Загальна напруга планки: 21 В
  • Висота планки (підкладка + лінза): 7 мм
  • Діагональ екрану: 32″
  • Діаметр світлорозсіювача: 19 мм
  • Довжина кожної планки: 620 мм
  • Кількість контактів на роз’ємі: 2
  • Кількість світлодіодів на кожній планці: 7 шт.
  • Матеріал підкладки: алюміній
  • Відстань між центрами отворів для кріплення: 170-100 мм
  • Відстань між центрами світлодіодів: 80-113-75-75-113-80 мм
  • Відстань між центром 1-го та останнього LED: 530 мм
  • Тип світлорозсіювача: округлий
  • Ширина підкладки планок: 10 мм
  • Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
  • Гарантія: 6 міс.

Аналоги V5DN-320SM1-R2 BN96-36235A:

  • 2015SVS32 FHD F-COM
  • 2017_SVS32_FHD_FCOM_7LEDS_REV1.0_170131_LM41-00420A, BN96-43667A (відрізняється роз'єм 3pin)
  • 2017-SVS32-FHD-FCOM-7LEDS-REV1.0 170131 LM41-00420A, BN96-43667A, V7DN-320SM1-R0  (відрізняється роз'єм 3pin)
  • 2017SVS32, BN96-43667A, V7DN-320SM1-R0 (відрізняється роз'єм 3pin)

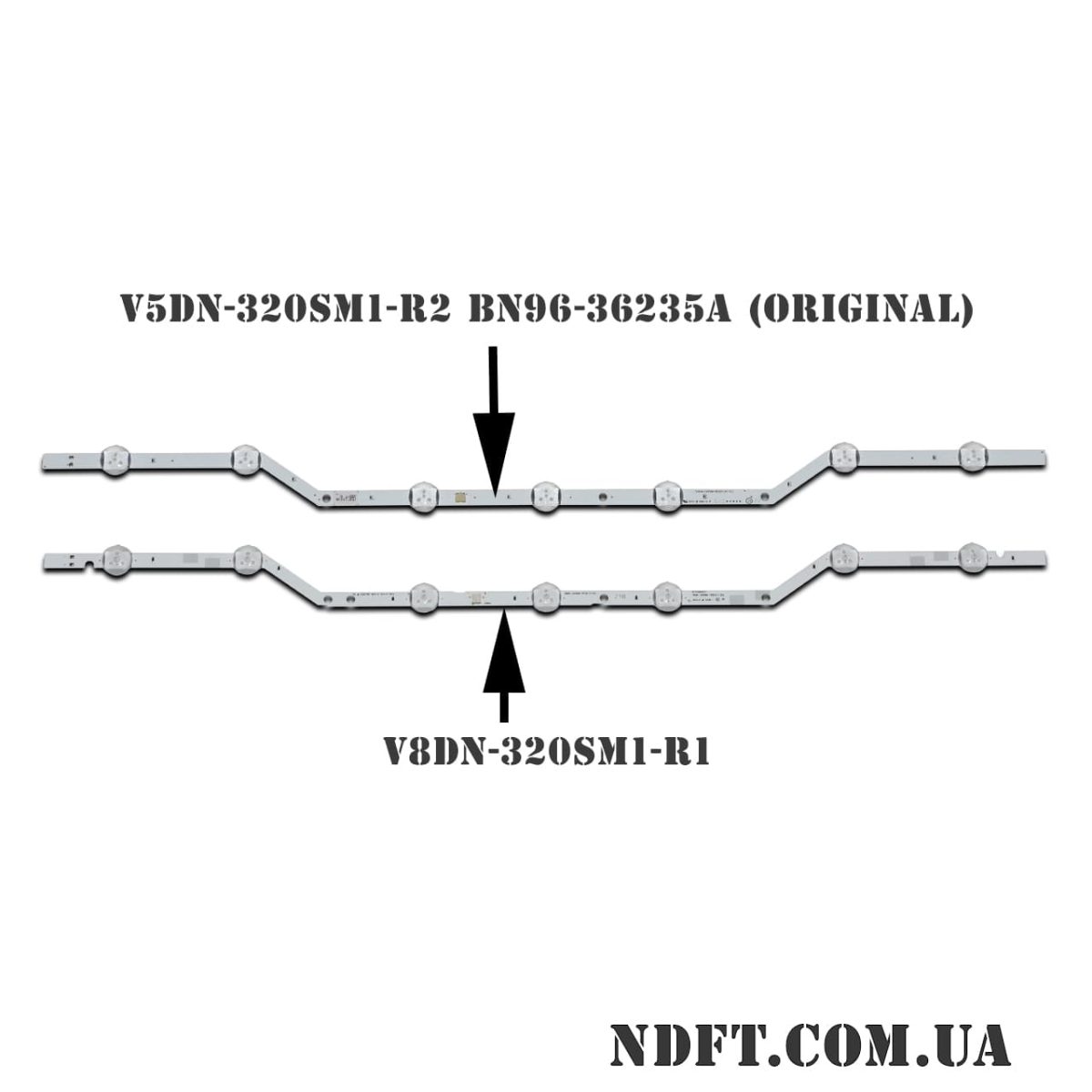

  • V8DN-320SM1-R1
  • V7DN-320SM1-R1
  • Samsung 32″ 2015SVS32 FHD F-COM 7LEDS REV1.3 150404
  • LM41-00134A, LM41-00147A, LM41-00618A
  • BN96-36236A, BN95-03649A, BN96-46574A
  • L1_N5K_C2F_FAM_S7(1)_R1.0_S1D_100_LM41-00618A
  • L1-N5K-C2F-FAM-S7(1)-R1.0-S1D-100
  • V7DN-320SM1-R1 BN96-42667A (BN96-36236A, BN96-36235A) (відрізняється роз'єм)
  • 2017_SVS32_FHD_FCOM_7LEDS REV1.0_170131_LM41-00420A (відрізняється роз'єм)

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

  • CY-JJ032BGE-R1
  • CY-JJ032BGLV1V
  • CY-JN032BGER1V
  • CY-JM032BGER2V
  • CY-JN032BGLR3V та інших.

Сумісність з моделями телевізорів Samsung діагоналлю 32″:

  • Samsung: UE32J5000AK, UE32J5005AK, UE32J5200AK, UE32J5205AK, UE32M5075AU, UN32J5003BF, UE32J5373AS, UN32J4000, UN32J5205, UE32N5300, UE32N5300AU, UE32N5000, UE32T5300, UE32N5000AU та іншими.

УВАГА:

  • Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
  • Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
  • Для заміни деяких аналогів, наприклад V8DN-320SM1-R1, може знадобитися видалити монтажні виступи із задньої кришки, які входять в отвори планок. В оригінальних планках можуть бути не всі вирізи під ці виступи.
  • У 2017-SVS32-FHD-FCOM-7LEDS-REV1.0 LM41-00420A (V7DN-320SM1-R0) може відрізнятися роз'єм, потрібно підпаювати дроти.
