AOT-40″ 7020LED (AOT-40-NU7100F BN96-45955A, LM41-00549A, LM41-00550A, L1-NU7.1/7.3 D0-CDM-S23(1) R1.1-RCR-100) – Комплект планок LED підсвітки для телевізорів Samsung 40″

Поліпшена версія AOT-40″ 3030LED – це AOT-40″ 7020LED, основна відмінність це прямокутні подовжені світлодіоди типорозміру 7020, обидва варіанти взаємозамінні, але рекомендується до встановлення саме 7020, особливо якщо такі встановлені виробником. Світлодіоди типорозміру 3030 мають розміри 3×3 мм (9 мм²), а 7020 – 7×2 мм (14 мм²), відповідно 7020LED будуть краще охолоджуватися, тим самим продовжується термін їх експлуатації.

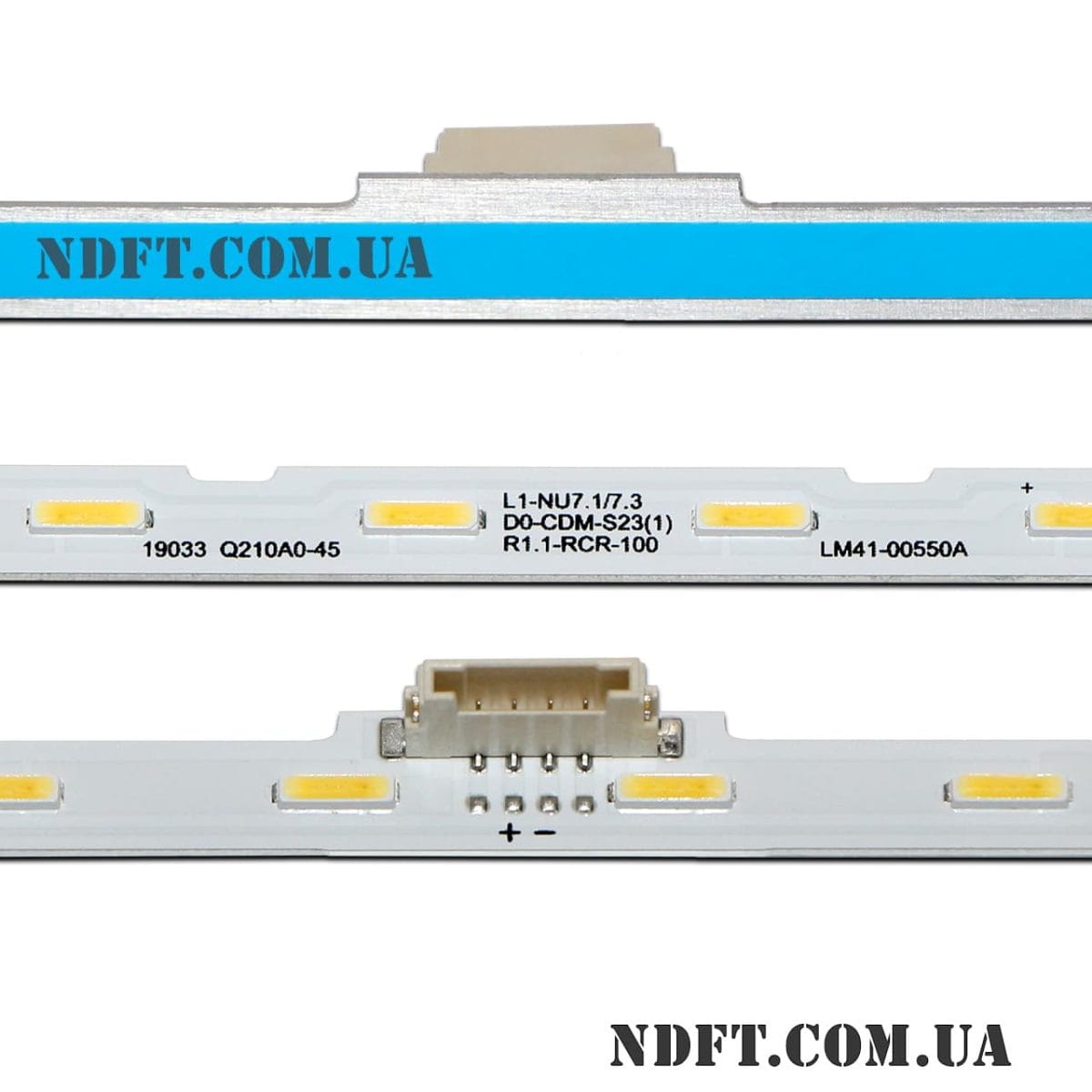

Комплект планок LED підсвітки AOT-40-NU7100F L1-NU7.1/7.3 (BN96-45955A, LM41-00549A) характеристики:

• Маркування:
  • L1-NU7.1/7.3 D0-CDM-S23(1) R1.1-RCR-100
  • LM41-00550A
• Робоча напруга одного світлодіода: 6 В
• Висота планки (підкладка + лінза): 2 мм
• Діагональ екрану: 40″
• Довжина кожної планки: 435 мм
• Кількість контактів на роз’ємі: 4
• Кількість світлодіодів на кожній планці: 23 шт.
• Матеріал підкладки: алюміній + теплопровідний скотч
• Відстань між центрами світлодіодів: 19 мм
• Відстань між центром 1-го та останнього LED: 417 мм
• Тип світлорозсіювача: відкритий діод
• Розміри світлодіода (Д×Ш): 7×2 мм
• Ширина підкладки планок:
  • У вузькій області: 7 мм
  • У широкій області: 9 мм
• Застосування: ремонт торцевої (Edge LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги AOT-40″ 7020LED, AOT-40-NU7100F, BN96-45955A, LM41-00549A:

• AOT-40-NU7100F
• AOT_40_NU7100F
• LM41-00549A
• BN61-15481X (радіатор)
• BN96-45955A
• L1_NU7.1/7.3 D0_CDM_S23(1) R1.1_RCR_100
• L1-NU7.1/7.3 D0-CDM-S23(1) R1.1-RCR-100
• Y18 40″ NU7400 (радіатор)

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

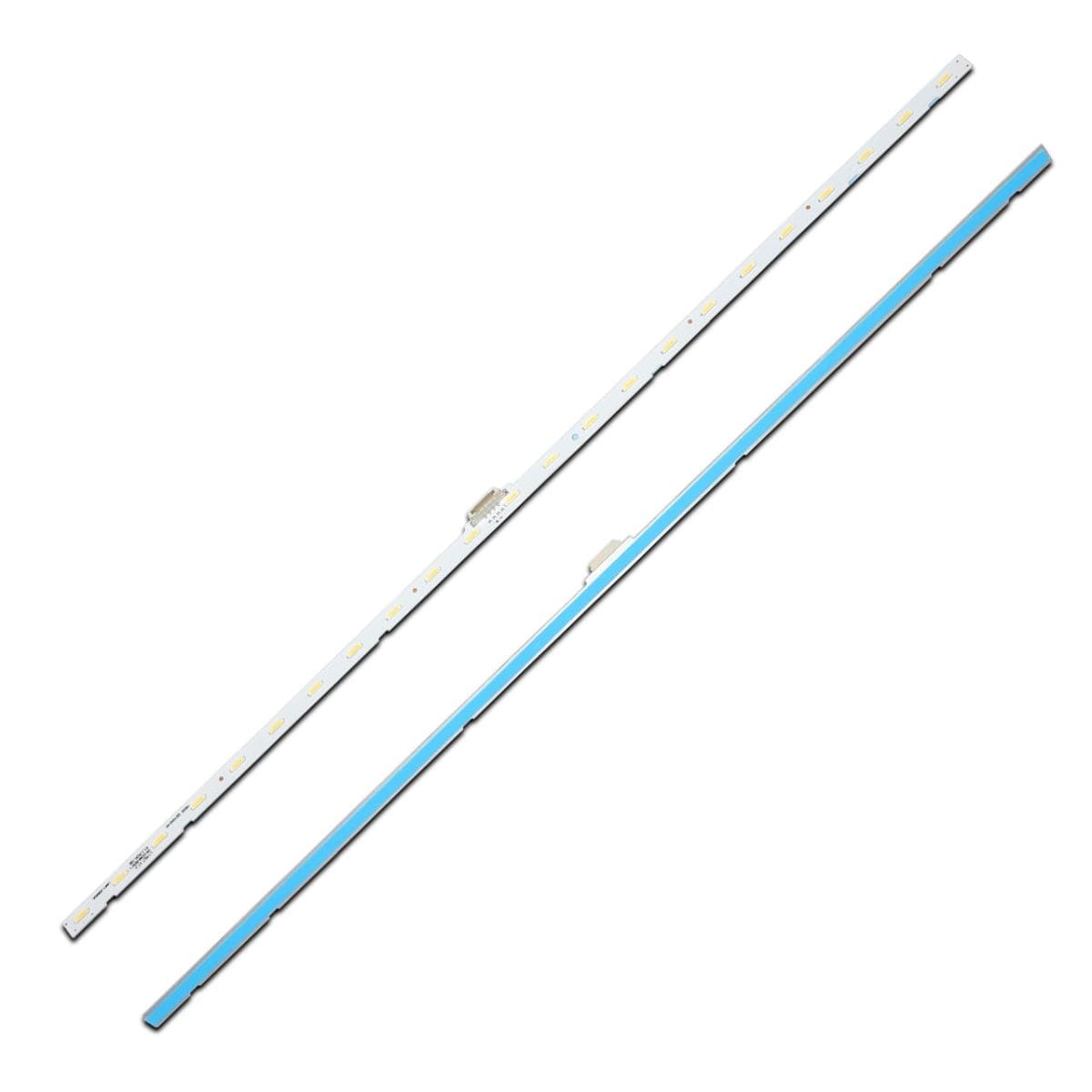

Повний комплект складається з двох планок:

• AOT-40-NU7100F BN96-45955A LM41-00549A (7020LED L1-NU7.1/7.3) — 2 шт.

Ціна вказана за повний комплект з двох світлодіодних планок.

Сумісність з моделями телевізорів Samsung діагоналлю 40″:

• Samsung: UE40NU, UE40RU, UE40NU7100U, UE40NU7100, UE40NU7120, UE40NU7120U, UE40NU7140, UE40NU7140U, UE40NU7170, UE40NU7170U, UE40NU7192, UE40NU7192U, UE40NU7199, UE40NU7199U, UN40NU7100, UE40NU7110K, UE40N5510AU, UE40N5540AU, UE40N5570AU, UE40NU6025K, UE40NU7020K, UE40NU7020W, UE40NU7022K, UE40NU7025K, UE40NU7090S, UE40NU7090U, UE40NU7092U, UE40NU7095U, UE40NU7097U, UE40NU7099U, UE40NU7100K, UE40NU7100U, UE40NU7100W, UE40NU7102K, UE40NU7105K, UE40NU7120K, UE40NU7120U, UE40NU7122K, UE40NU7140U, UE40NU7170S, UE40NU7170U, UE40NU7172U, UE40NU7175U, UE40NU7179U, UE40NU7192U, UE40NU7199U, UE40NU7300K, UE40NU7300U, UE40NU7300W, UE40NU7302K, UE40NU7305K, UE40NU7370U, UE40NU7372U, UE40NU7645U, UE40NU7650S, UE40NU7650U, UE40NU7652U, UE40NU7655U, UE40NU7670S, UE40NU7670U, UE40NU7672U, UE40NU7675U, UE40RU7100K, UE40RU7179U, UE40RU7300K, UE40RU7300U, UE40RU7300W, UE40RU7302K, UE40RU7305K, UE40RU7372U, UE40RU7379U, UE40RU7400S, UE40RU7400U, UE40RU7402U, UE40RU7405U, UE40RU7409U, UE40RU7410S, UE40RU7410U, UE40RU7412U, UE40RU7415U, UE40RU7419U, UE40RU7440S, UE40RU7440U, UE40RU7442U, UE40RU7445U, UE40RU7452U, UE40RU7455U, UE40RU7459U, UE40RU7470S, UE40RU7470U, UE40RU7472U, UE40RU7475U та іншими.

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• CY-NN040HGLV3V, CY-CN040HGLV1H, CY-CN040HGLV2H, CY-CN040HGLV3H, CY-CN040HGLV4H, CY-CN040HGLV5H, CY-CN040HGLV6H, CY-CN040HGLV7H, CY-CN040HGLV8H, CY-NN040HGEV1H, CY-NN040HGEV2H, CY-NN040HGEV3H, CY-NN040HGEV4H, CY-NN040HGEV5H, CY-NN040HGEV6H, CY-NN040HGEV7H, CY-NN040HGEV8H, CY-NN040HGLV1H, CY-NN040HGLV1V, CY-NN040HGLV2H, CY-NN040HGLV2V, CY-NN040HGLV3H, CY-NN040HGLV4H, CY-NN040HGLV4V, CY-NN040HGLV5H, CY-NN040HGLV6H, CY-NN040HGLV7H, CY-NN040HGLV8H та інших.
