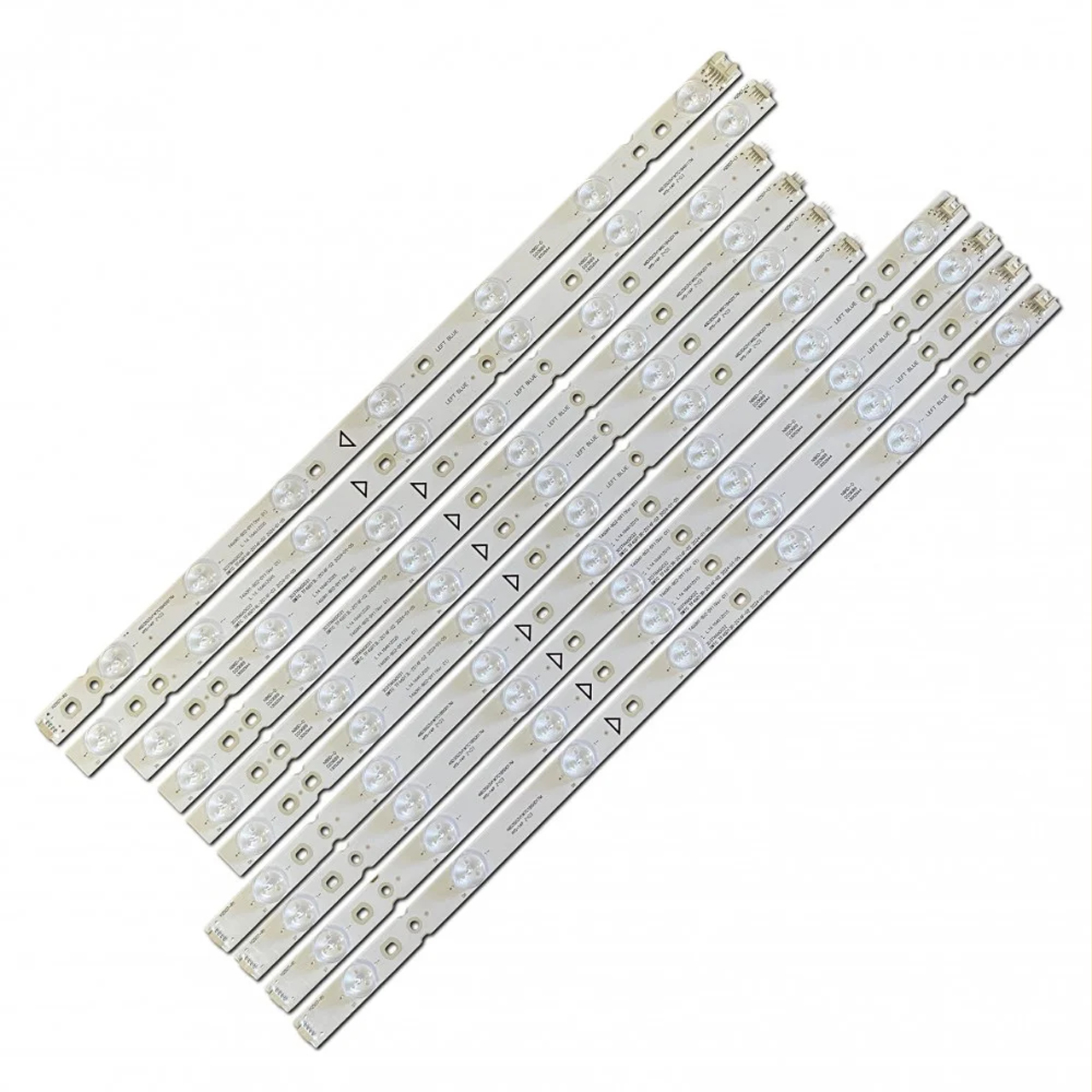

LED підсвітка TV 46″ BMTC TF46D13L-ZC14F-02 + TF46D13R-ZC14F-02 + TF46D14L-ZC14F-02 + TF46D14R-ZC14F-02 (13LED/14LED 920mm 3V) – ціна вказана за комплект із 10-ти світлодіодних планок.
Повний комплект складається з 10-ти планок:
- BMTC TF46D13L-ZC14F-02 303TH460031 – 4 шт.
- BMTC TF46D13R-ZC14F-02 303TH460032 – 4 шт.
- BMTC TF46D14L-ZC14F-02 303TH460033 – 1 шт.
- BMTC TF46D14R-ZC14F-02 303TH460034 – 1 шт.
Можлива проклейка теплопровідного скотча за запитом.
Комплект планок LED підсвітки BMTC TF46D13L-ZC14F-02 + TF46D13R-ZC14F-02 + TF46D14L-ZC14F-02 + TF46D14R-ZC14F-02 (13LED/14LED 920mm 3V) характеристики:

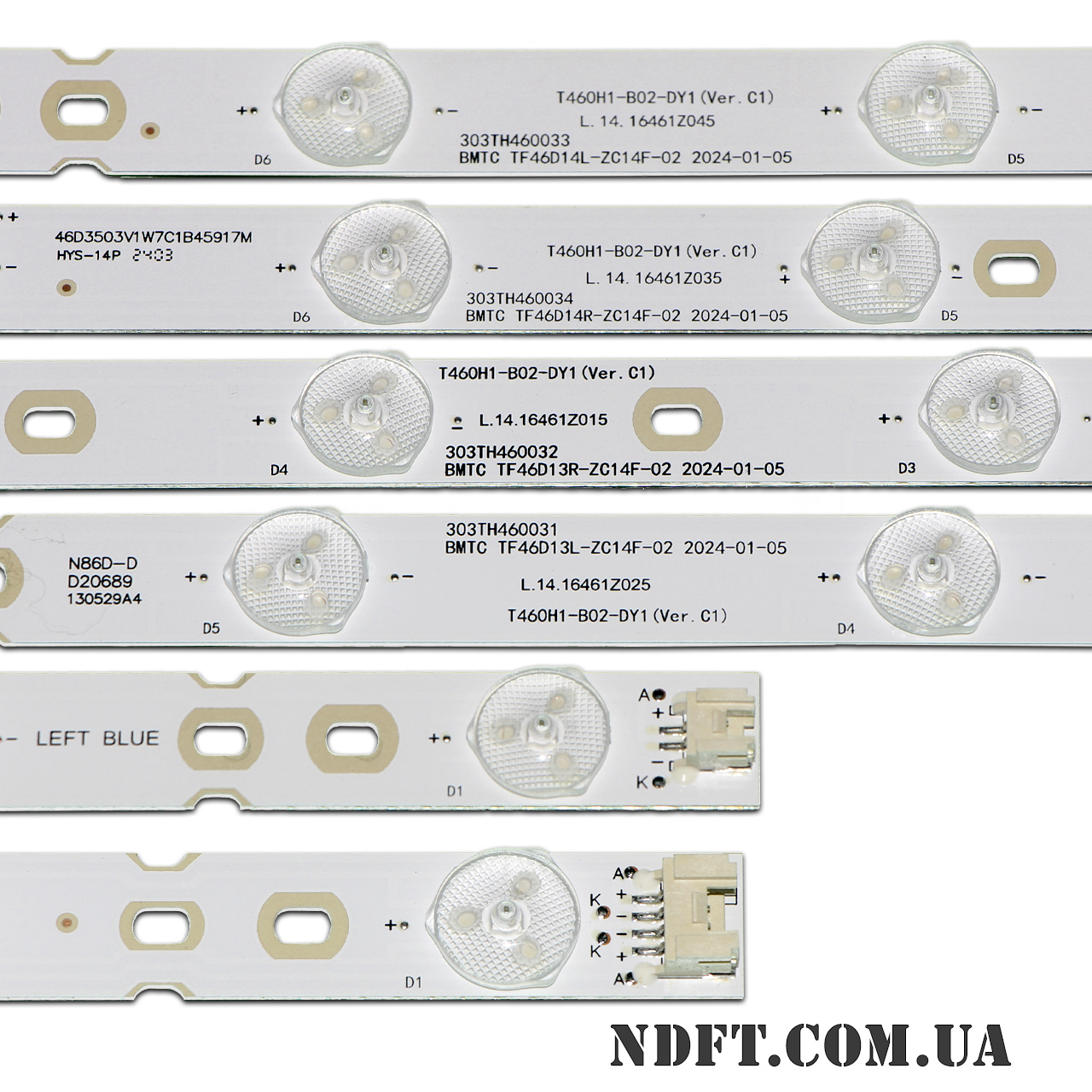

- Маркування:
- BMTC TF46D13L-ZC14F-02 303TH460031
- BMTC TF46D13R-ZC14F-02 303TH460032
- BMTC TF46D14L-ZC14F-02 303TH460033
- BMTC TF46D14R-ZC14F-02 303TH460034
- 46D3503V1W6C1B42017M
- 46D3503V1W7C1B50017M
- 46D3503V1W7C1B46117M
- 46D3503V1W7C1B45917M
- T460H1-B02-DY1(Ver. C1)
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки:
- D13 тип: 39 В (13S1P)
- Загальна напруга групи:
- D14 тип: 21 В (2×7S1P)
- Кількість світлодіодів на кожній планці:
- D13 L+R в сборе: 13 шт.
- D14 L+R в сборе: 14 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 46″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- D13 L тип: 420 мм
- D13 R тип: 500 мм
- D14 L тип: 461 мм
- D14 R тип: 459 мм
- L+R у зборі: 920 мм
- Кількість контактів на роз’ємі:
- D13 тип: 2pin (+−)
- D14 тип: 4pin (+−−+)
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- L+R у зборі: 15-150-69-58-149-15-146-73-146-15 мм
- Відстань між центрами світлодіодів:
- D13 L+R в сборе: 73-73-73-73-73-74-73-73-73-73-73-73 мм
- D14 L+R в сборе: 67-70-68-70-72-75-69-57-57-63-72-69-67 мм
- Відстань між центром 1-го та останнього LED: 877 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 17 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги:
Застосовуються для ремонту телевізорів у наступних панелях матриць (маркування панелей та матриць):
- DLED46E04Y2 (T460HVN05-XTAL114015000011) та інших.
Сумісність з моделями телевізорів діагоналлю 46″:
- Honda: HD LED464
- Seiki: LE-46GCA та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
