GJ-DLEDII P5-480-D611-V6-L + GJ-DLEDII P5-480-D611-V7-R (LB48007 LB48015 V0_00/V1_00 L/R, GJ-2K15-D2P5-480-D611-V3) – Комплект LED підсвітки 48″

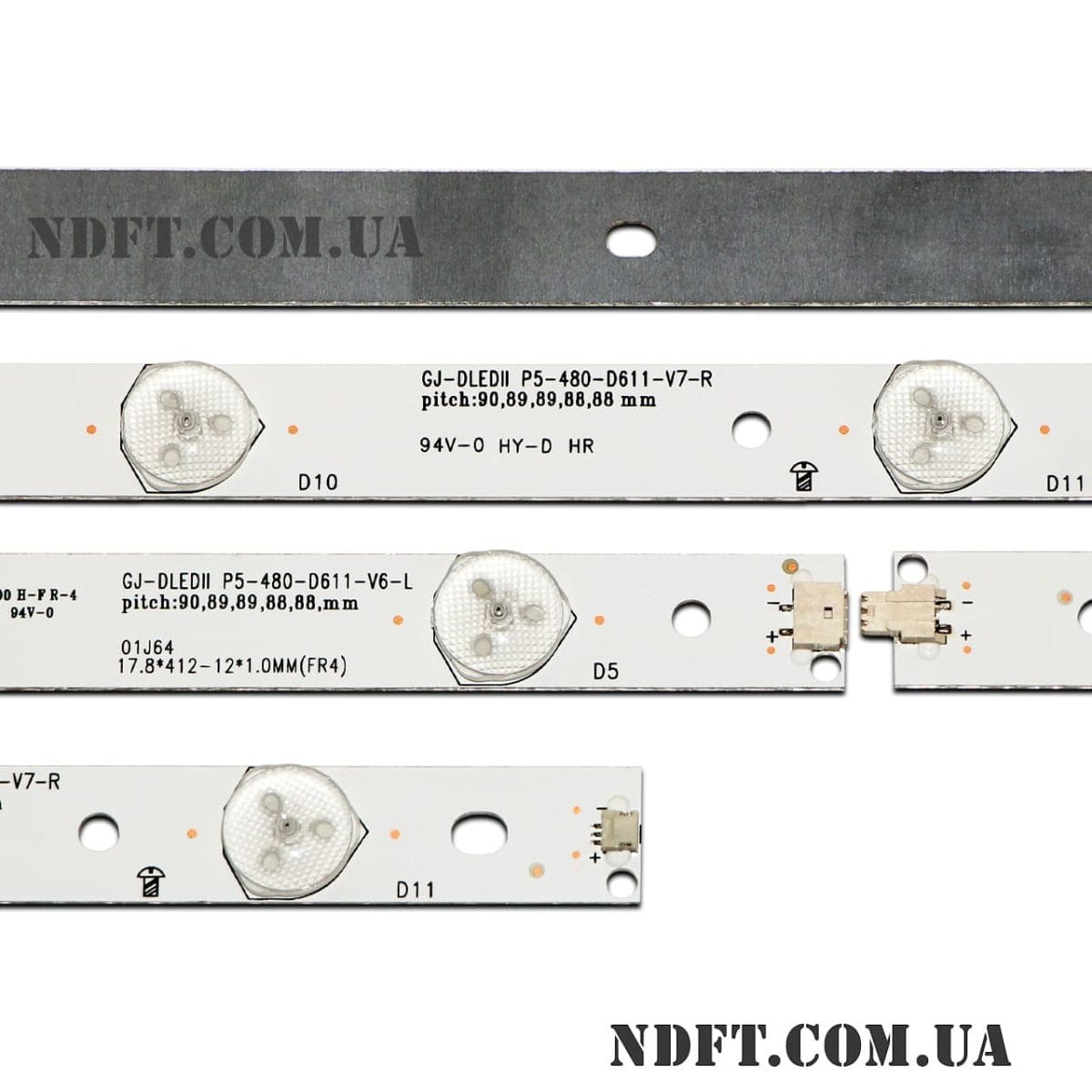

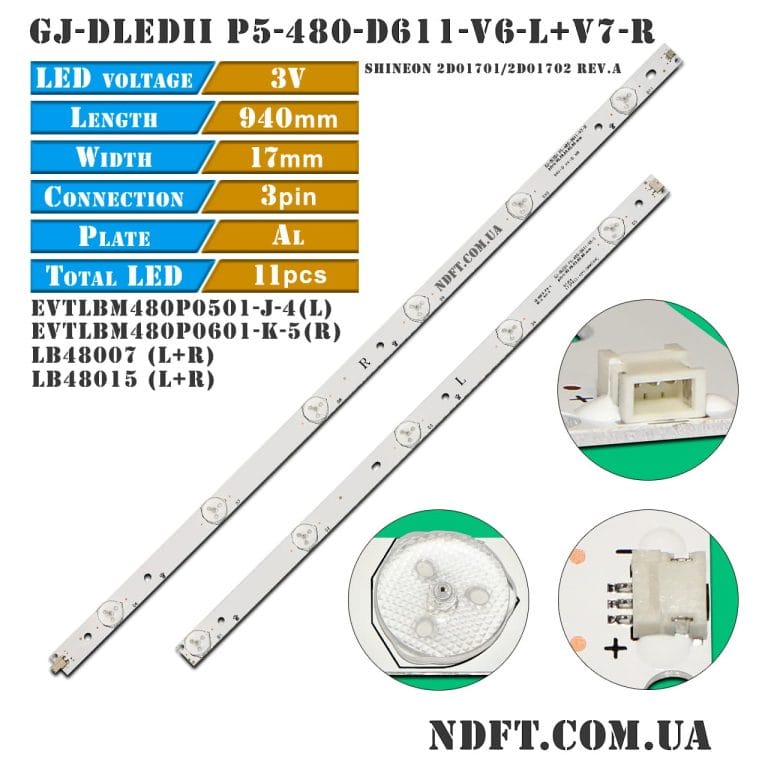

Комплект планок LED підсвітки GJ-DLEDII P5-480-D611-V6-L + P5-480-D611-V7-R характеристики:

• Маркування:
  • GJ-DLEDII P5-480-D611-V6-L
  • GJ-DLEDII P5-480-D611-V7-R
  • pitch: 90,89,89,88,88 mm
• Робоча напруга одного світлодіода: 3 В
• Загальна напруга планки: 33 В (11S1P)
• Кількість світлодіодів на кожній планці:
  • L тип: 5 шт.
  • R тип: 6 шт.
  • L+R у зборі: 11 шт.
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 48″
• Діаметр світлорозсіювача: 16 мм
• Довжина кожної планки:
  • L тип: 409 мм
  • R тип: 529 мм
  • L+R у зборі: 940 мм
• Кількість контактів на роз’ємі: 2
• Матеріал підкладки: алюміній + теплопровідний скотч
• Відстань між центрами отворів для кріплення:
  • L+R у зборі: 133-60-167-43-50-200-189-45 мм
• Відстань між центрами світлодіодів:
  • L+R у зборі: 90-89-89-88-86-88-88-89-89-90 мм
• Відстань між центром 1-го та останнього LED: 885 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок: 17 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги GJ-DLEDII P5-480-D611-V6-L + GJ-DLEDII P5-480-D611-V7-R:

• EVTLBM480P0501-J-4(L) + EVTLBM480P0601-K-5(R)
• EVTLBM480P1101-T-1
• LB48007 V0_00 (L) + LB48007 V1_00 (R)
• LB48015 V0_00 (L) + LB48015 V1_00 (R)
• GJ-2K15-D2P5-480-D611-V3
• 3B7450001EA0
• 3A5CX41317L, 3A6CX53017R
• ShineOn 2D01701 Rev.A 210BZ05DL42835J01S4527 + ShineOn 2D01702 Rev.A 210BZ05DR42835J01S4527
• LB-PF3528-GJ48D2P5C0611-L-H + LB-PF3528-GJ48D2P5C0611-R-H
• YX-48007001-3C564-0-A-59E-0030

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• TPT480LS-HN08.S
• TPT480LS-PT480H2 та інших.

Сумісність з моделями телевізорів діагоналлю 48″:

• Aoc: LE48D1452/20
• Philips: 48PFT4100, BDL4830QL/00, 48PFT4100/12, 48PFT4100/88, 48PFT5500, 48PFG5000, 48PFK410, 48PFL5V40/T3, 48PFL5130, 48PFG5100, 48PFK4100, 48PFK5500, 48HFL5130/T3, 48PFH4100, 48PFG6110, 48PFH5500/88
• Panasonic: TH-48LFE8C
• Panda: LE48A33S
• Planar: SL4851
• Skyworth: 48E5CHR та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
• Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
• Даний тип планок від партії до партії може поставлятися у вигляді цілісних або складових частин для зручності транспортування.

Можлива проклейка теплопровідного скотча за запитом.

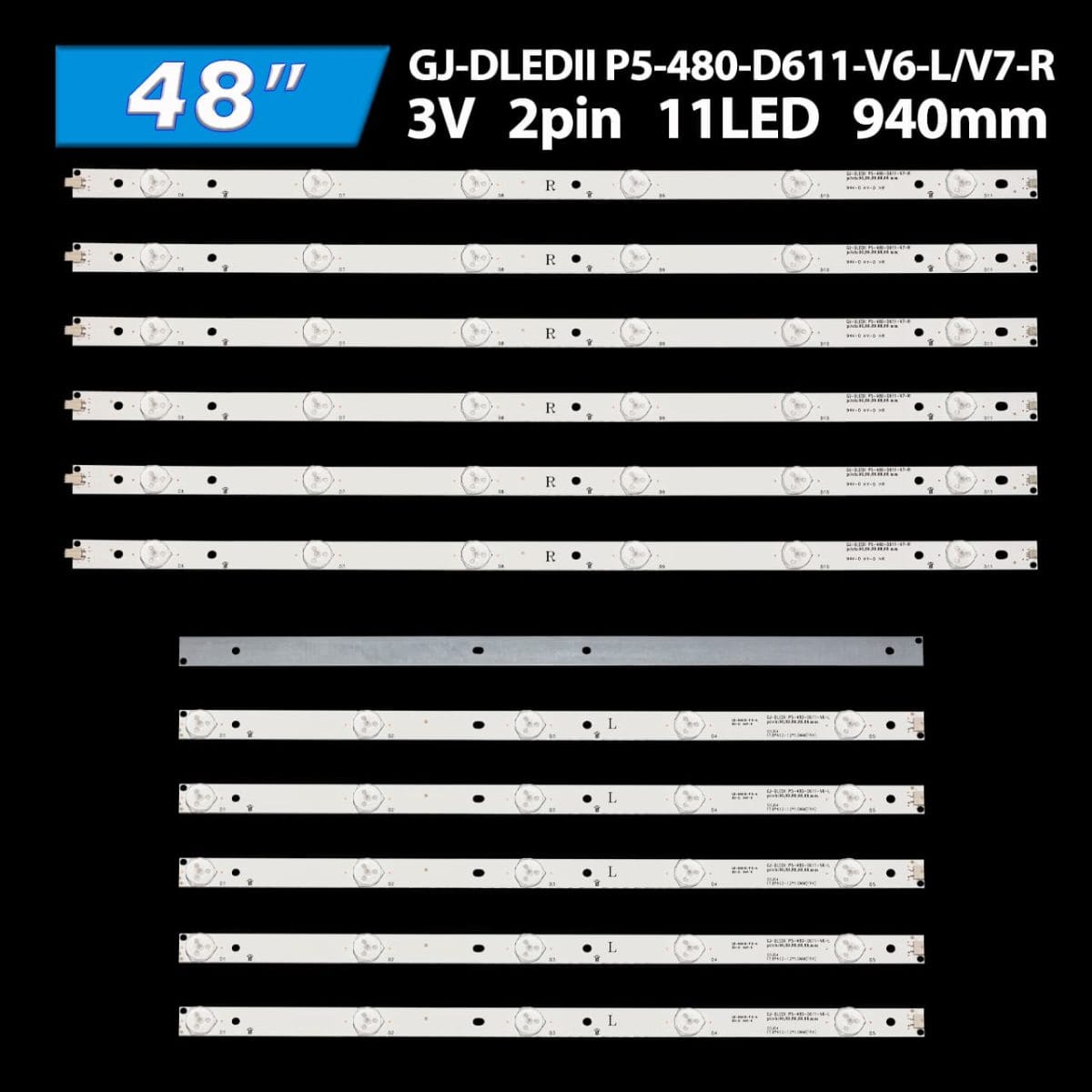

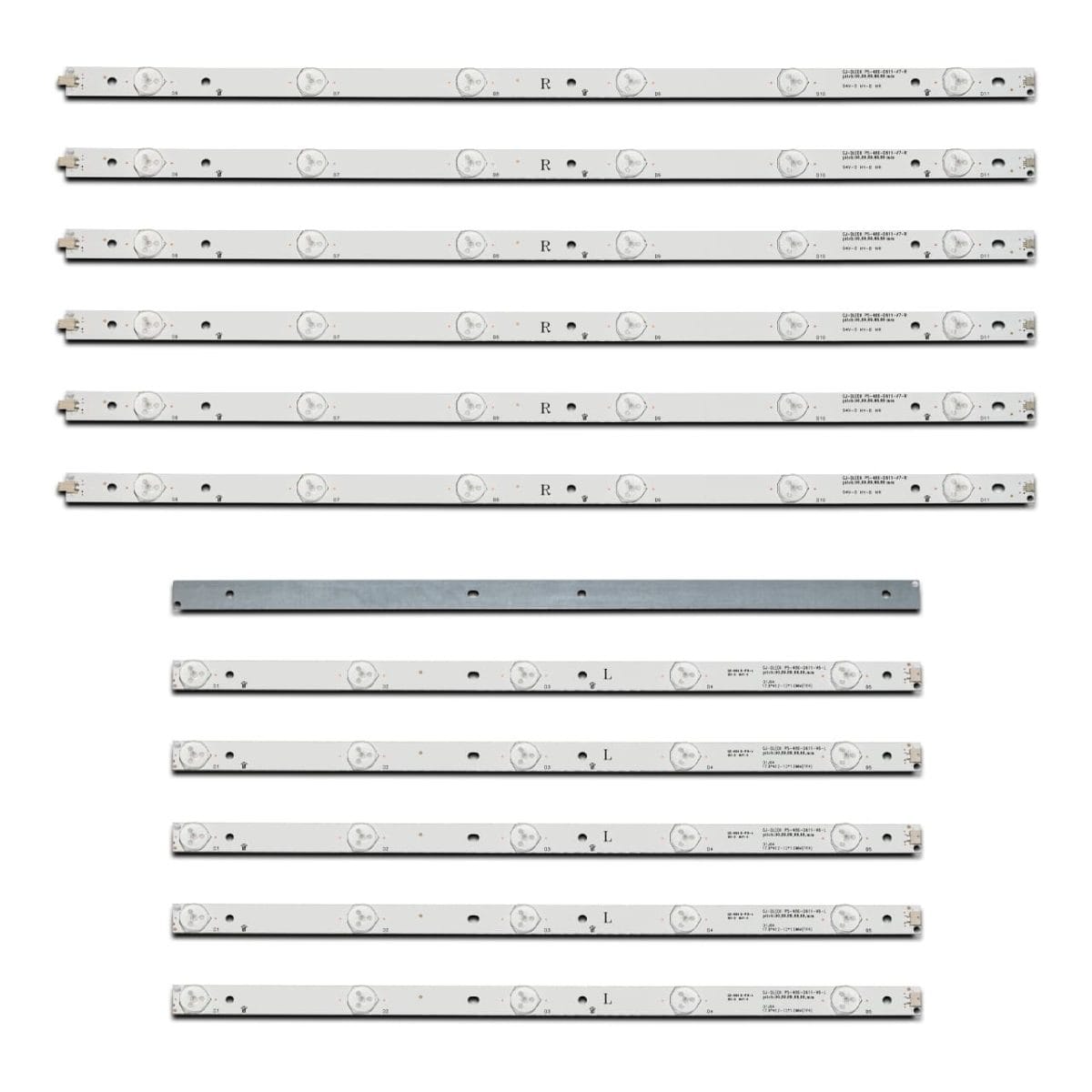

Повний комплект складається з 12-ти планок (по 6 шт. кожного виду):

• GJ-DLEDII P5-480-D611-V6-L (LB48007 LB48015 V0_00 L, GJ-2K15-D2P5-480-D611-V3, ShineOn 2D01701 Rev.A) – 6 шт.
• GJ-DLEDII P5-480-D611-V7-R (LB48007 LB48015 V0_00 R, GJ-2K15-D2P5-480-D611-V3, ShineOn 2D01702 Rev.A) – 6 шт.

Ціна вказана за повний комплект з 12-ти світлодіодних планок.
