HL-00320A30-0601S-03/07 6V (CX32D06-ZC22AG-05, JL.D32061330-006GS-M/006AS-M, SJ.CX.D3200601-3030ES-M/3030HS-M) – Комплект планок LED подсветки для телевизоров 32″

Артикул: 1460410

290.15

290.15 ₴

Доставка:

  • Нова пошта / кур'єр НП
  • Укрпошта
  • Самовивіз (м. Івано-Франківськ)
4 Люди зараз дивляться цей продукт!

Опис

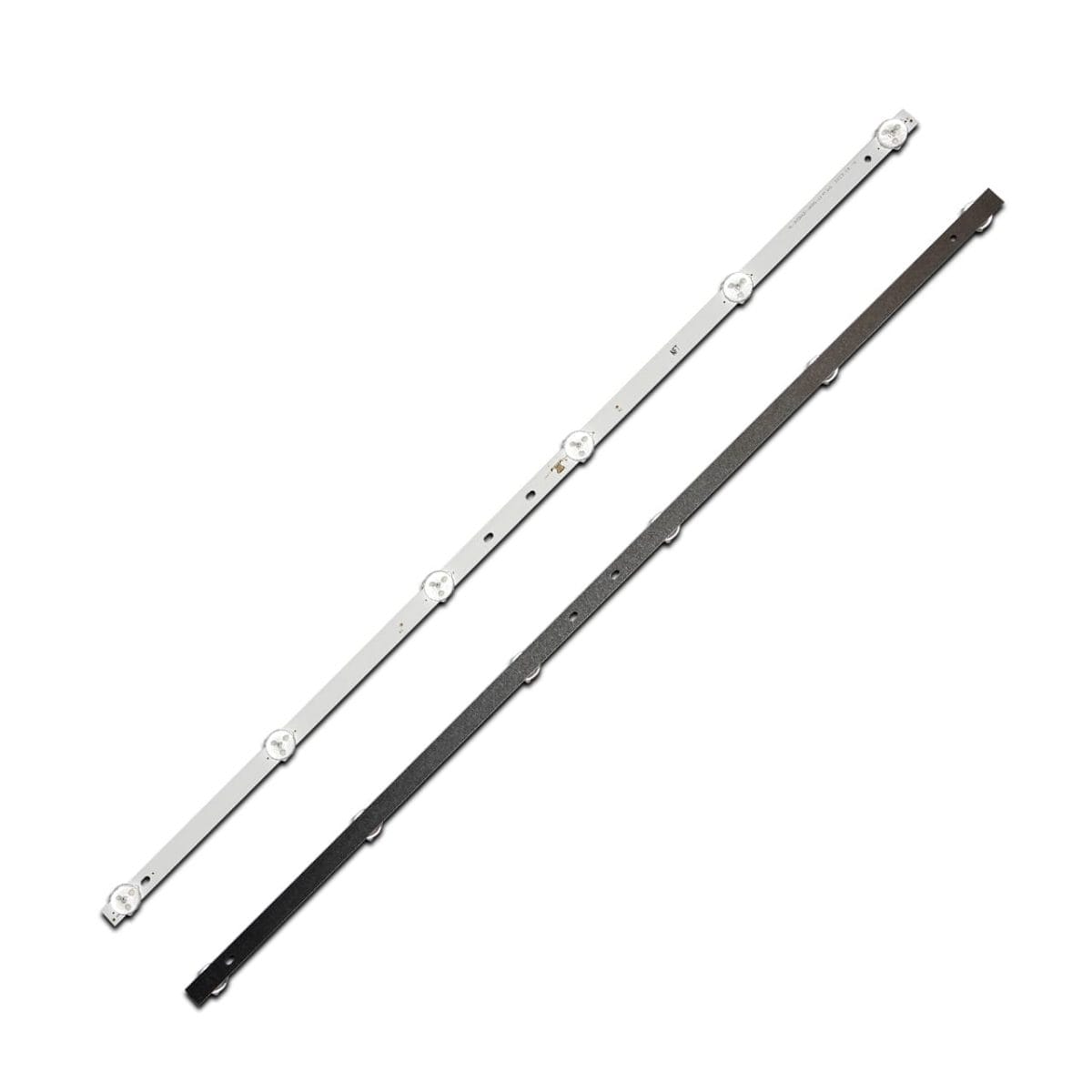

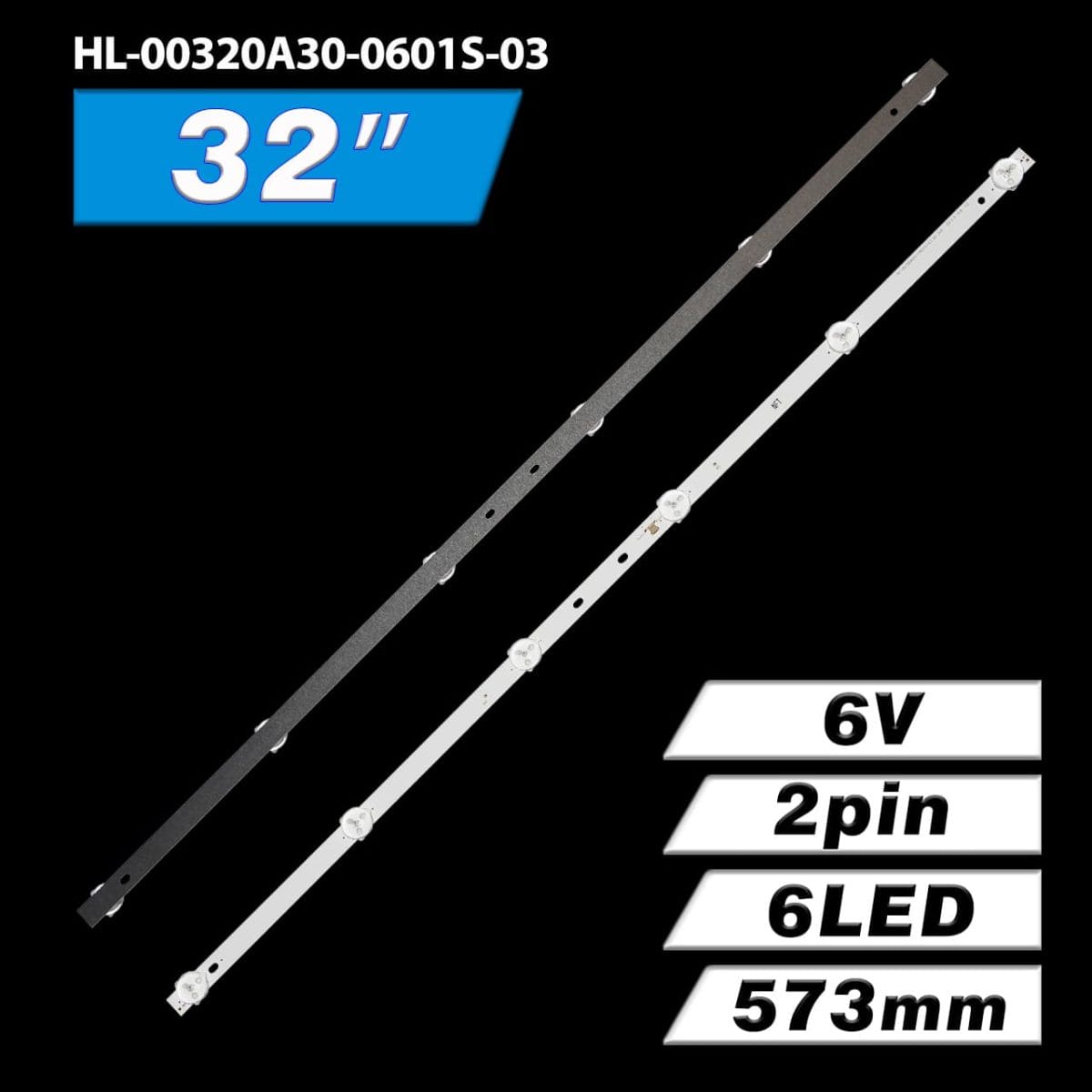

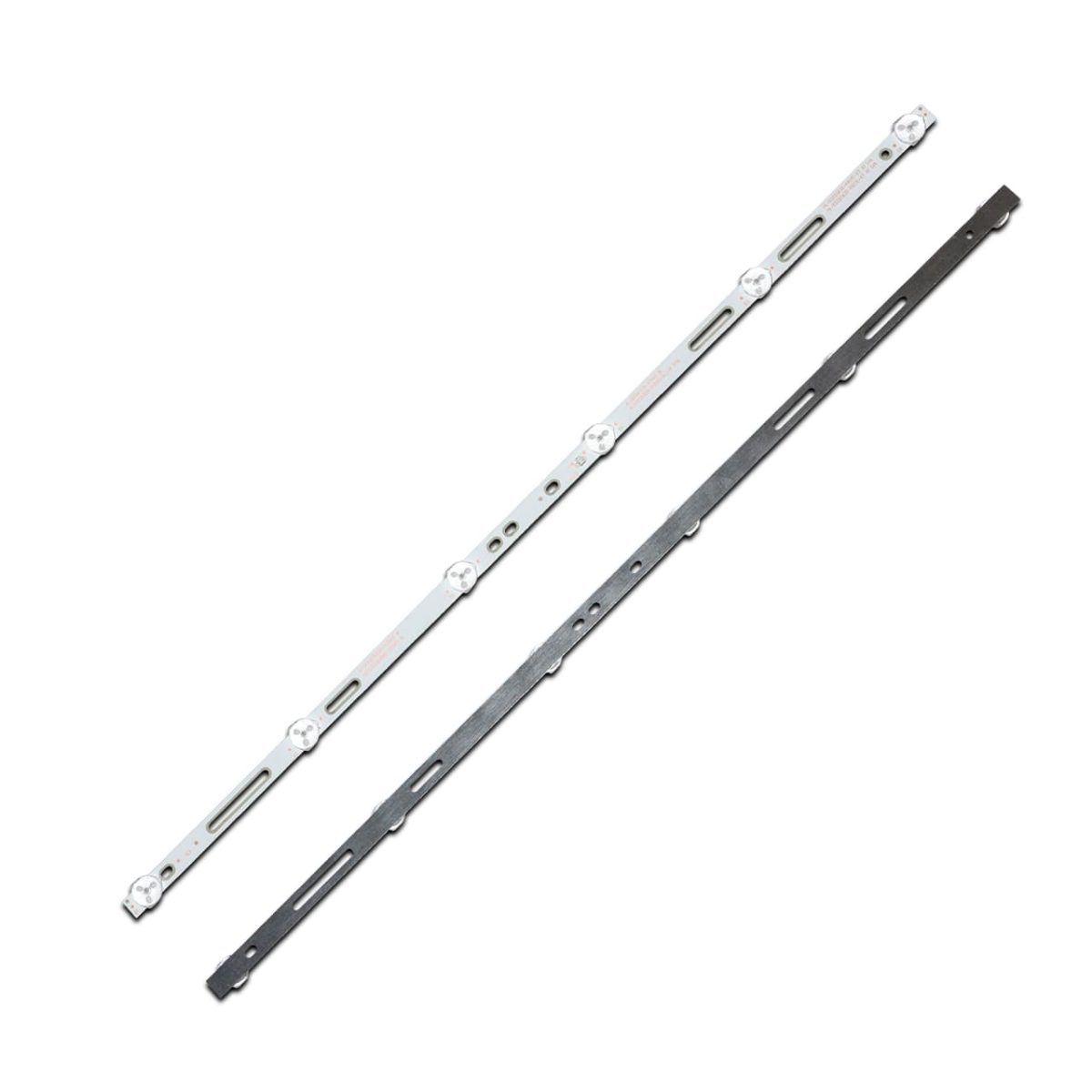

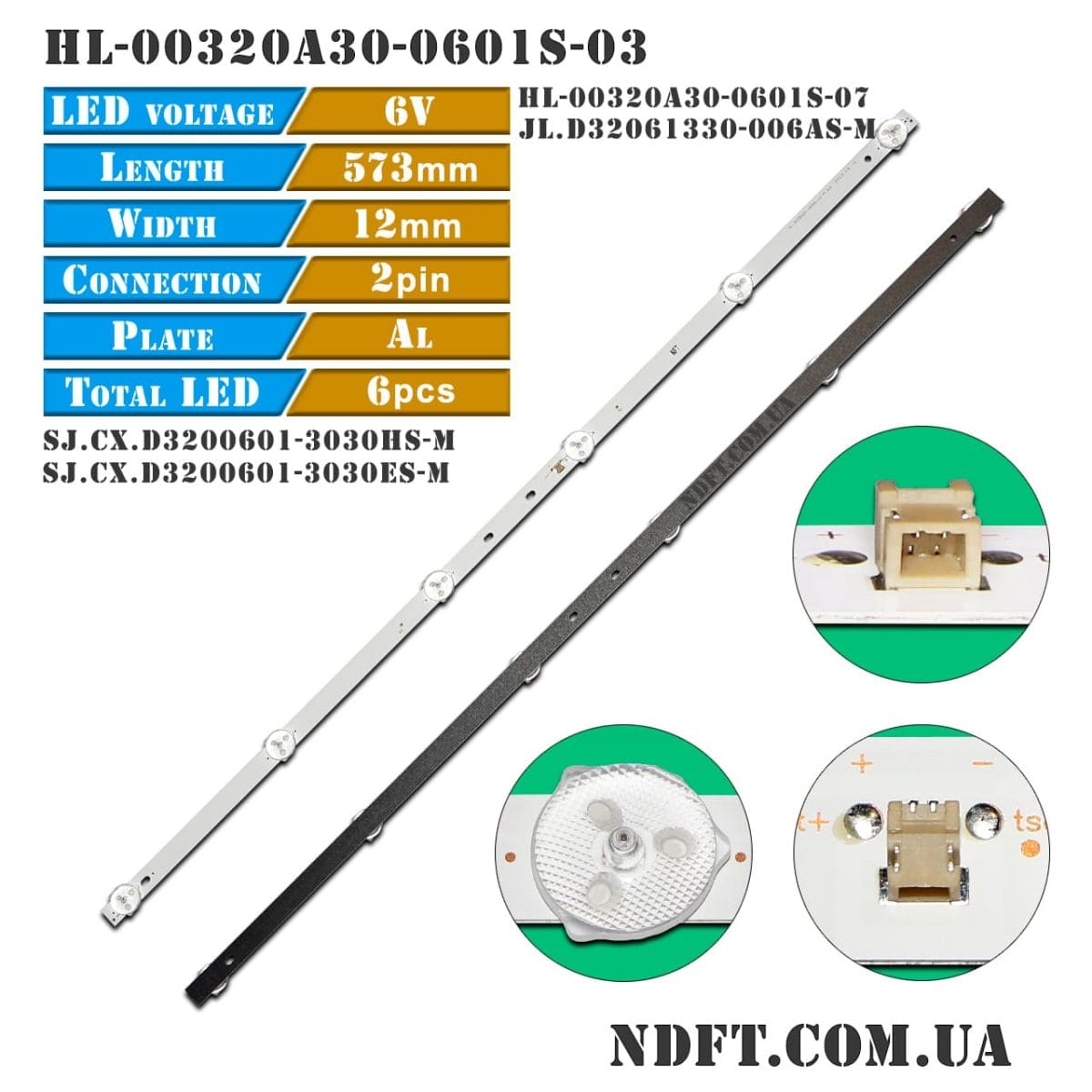

Комплект планок LED підсвітки HL-00320A30-0601S-03/07 (JL.D32061330-006GS-M/006AS-M, SJ.CX.D3200601-3030ES-M/3030HS-M) характеристики:

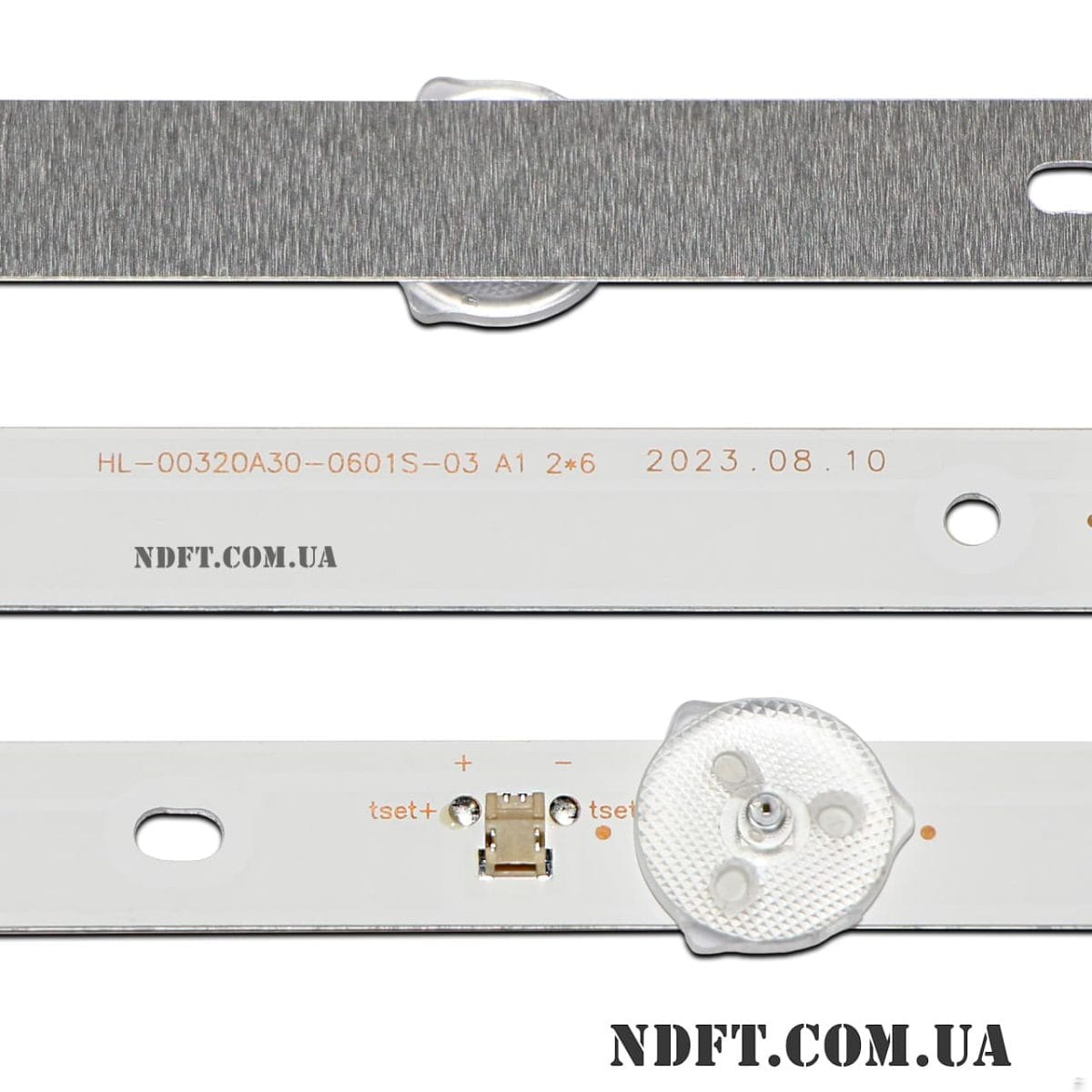

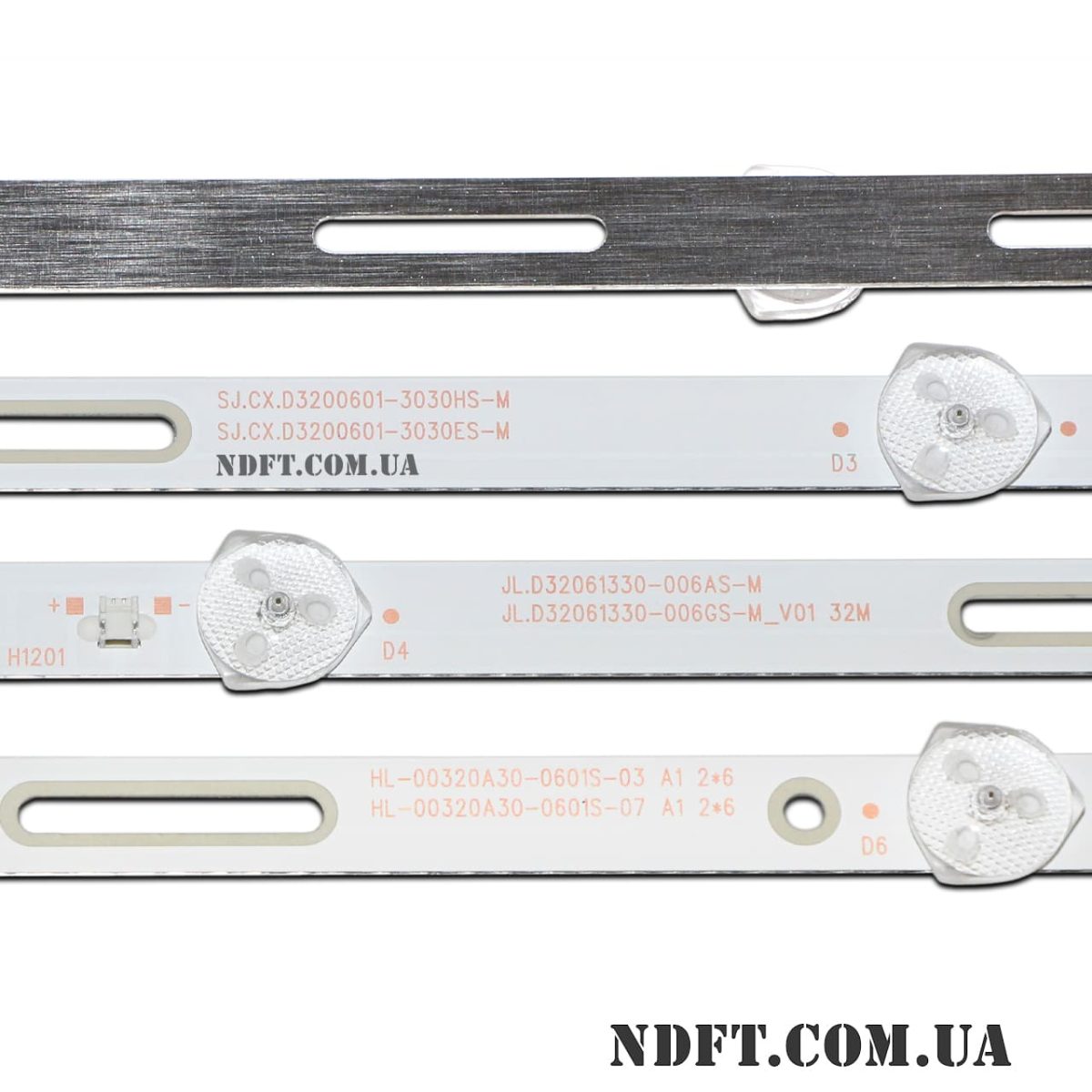

  • Маркування:
    • HL-00320A30-0601S-03 A1
    • HL-00320A30-0601S-07 A1
    • JL.D32061330-006AS-M
    • JL.D32061330-006GS-M_V01 32M
    • SJ.CX.D3200601-3030ES-M
    • SJ.CX.D3200601-3030HS-M
  • Робоча напруга одного світлодіода: 6 В
  • Высота планки (подложка линза): 7 мм
  • Діагональ екрану: 32″
  • Діаметр світлорозсіювача: 16 мм
  • Довжина кожної планки: 573 мм
  • Кількість контактів на роз’ємі: 2
  • Кількість світлодіодів на кожній планці: 6 шт.
  • Матеріал підкладки: алюміній

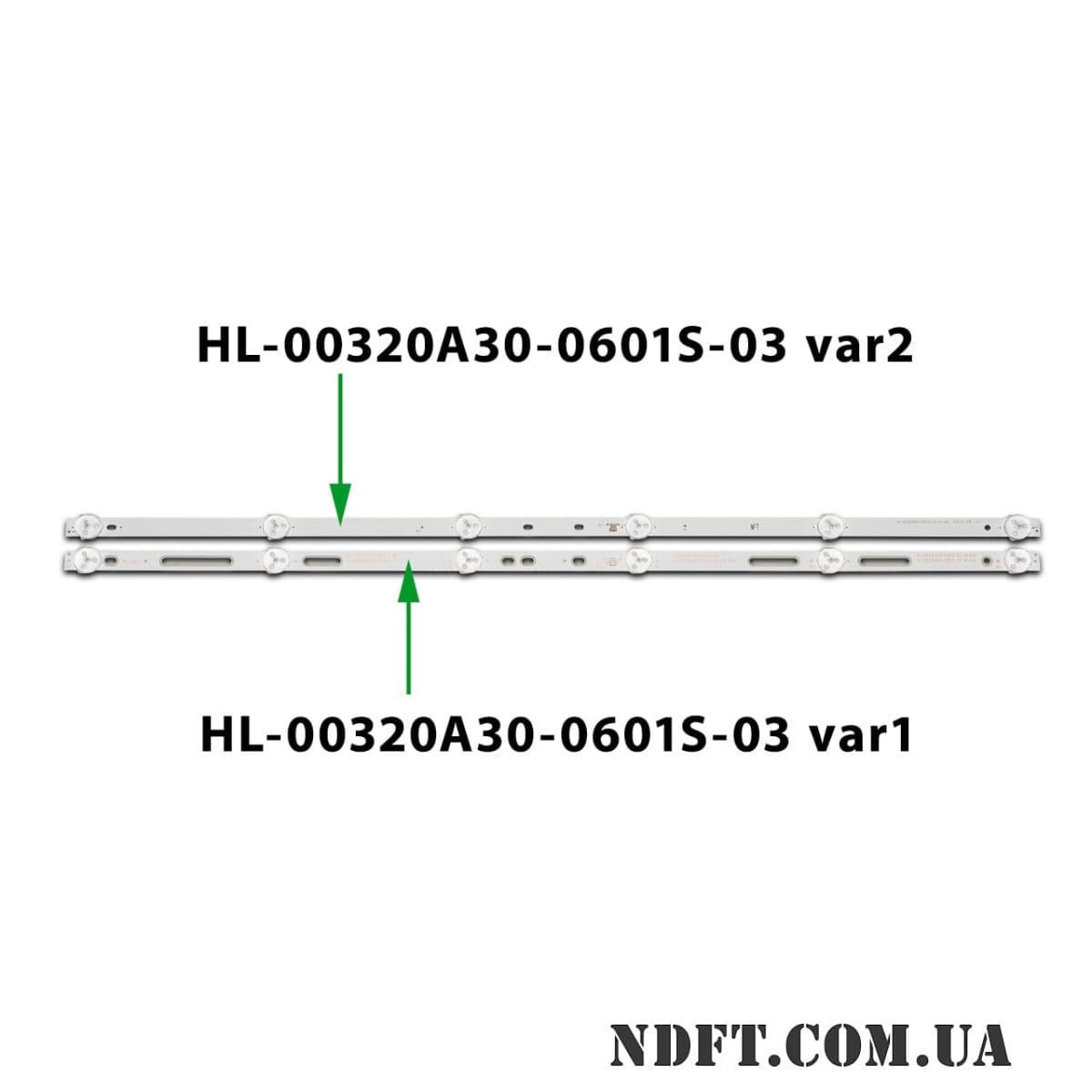

  • Відстань між центрами отворів для кріплення:
    • Var1: 50-73-208-12-30-113-65-58 мм
    • Var2: 245-30-241
  • Відстань між центрами світлодіодів: 110-113-100-113-110 мм
  • Відстань між центром 1-го та останнього LED: 546 мм
  • Тип світлорозсіювача: округлий
  • Ширина підкладки планок: 12 мм
  • Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
  • Гарантія: 6 міс.

Аналоги HL-00320A30-0601S-03/07 (JL.D32061330-006GS-M/006AS-M, SJ.CX.D3200601-3030ES-M/3030HS-M):

  • CX32D06-ZC22AG-05 303CX320037E (100% сумісність)
  • CX32D06-ZC22AG-05E 2017-07-10 6S1P 303CX320037E
  • 303CX320037
  • 3080532Z10DTZ002-RA2-140
  • 3080532Z10DTZ002-RB2-148-6.0-6.1V-C-U-D01
  • SJ.CX.D3200601-3030RS-M
  • MS-L3061 V2
  • B19-32N1-3030-OD35-2X6-574.4X12-210515
  • CX32D06-ZC62AG-04 2020-06-19 6S1P 303CX320045
  • JL.D32061330-006DS-M_V01
  • JL.D32061330-006DS-M-V01
  • JL.D32061330-006AS-M_V01
  • JL.D32061330-006AS-M-V01
  • JL.D32061330-006GS-M
  • HL-00320A30-0601S-15
  • SJ.CX.D3200601-3030TS-M
  • 119-00097 V1.0 190726 (HS-3080532F10DTZ001-BA22)
  • 32F1 2X6 6S1P 6LED
  • SJ.CXD3200601-3030ES-M
  • JL.D32061330-006GS-M-V01
  • 43MK-C32001-35V2

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

  • CX315DLEDM, V320BJ6-Q01, LV320SCOT, G320KD1T01-7, HV320WHB-N5K, HV320WHB-N5M, HV320WHB-N00, HV320WHB-N80, K320WD92, LSC320AN10-A02, LSC320AN10-H, PT320AT01-1, PT320AT01-3, PT320AT01-5, V320BJ8-Q01C01, CX320DLEDM, V320BJ8-Q01 Rev.C1, LX315DLEDM, LC650EQH-FLM, V320BJ8-Q01C01 та інших.

Сумісність з моделями телевізорів діагоналлю 32″:

  • Akai: UA32LEM1T2S, UA32LEEF1T2, UA32LEF1T, AKTV3225, UA32LEZ1T2S, AKTV3225-E, AKTV3225E, UA32LEM1T2SM
  • Allview: 32ATC5000, 32ATC5500, 32ATS5000, 32ATS5500, 32ATC5000-H, TFT218581, TFT219214, TFT219215
  • Argento: IP-LE32/495523
  • Arielli: LED32HD101T2, LED32DN6T2, LED-32DN6T2, LED-32HD101T2
  • Atvio: ATV32Z1
  • BBK: 32LEM-1027/TS2C, 32LEM-1045/T2C, 32LEM-1071/TS2C, 32LEM-1072/TS2C, 32LEX-5045/T2C, 32LEX-7145/TS2C, 32LEM-1045T2C
  • Blaupunkt: BN32H1032EEB, BLN32H1032, BLN32H1132E00EB91R
  • Bravis: LED-32E1800
  • Centek: CT-8232
  • Denn: LE32DE80BH
  • Dexp: H32D7100E, H32D71100E, H32D7000E
  • Diamant: 32HL4300H-C
  • Horizon Diamant: 32HL4300H, 32HL4330H, 32HL5320H
  • Dijitsu: DJTV321
  • F&U: FL32107, FL32109
  • Hoffson: a32hd200t2
  • Holleberg: HTV-LED32HDS100T2, HTV-LED32HD101T2
  • Hyundai: H-LED32ET1001, H-LED32R405BS2, HN-32E28H
  • Irbis: 32S80HD405B
  • IQ: LED3211T2, LE-32P18
  • Kaon: LE-32D8
  • Kiano: SLIM TV 32
  • Kydos: K32NH22CD
  • Manta: 32LHN29E , 32LHA29E , 32LED39L
  • Nesons: 32DR655S
  • Nordmende: ND32S3200E
  • OK: ODL-32631H-SBEL
  • Opticum: 32MH2502
  • Orion: 32LHN29E, H32D7000E
  • Panasonic: TX32FR250K, TX32FR250, TX-32FR250K
  • Philips: 32PHS4062
  • Polaroid: P32RN0038K, P32RN0038
  • TDLex: LE-32F2S
  • Telesystem: BM32C1SMART
  • RCA: RTV32Z2SM
  • Romsat: 32HX1850T2, 32HSX2150T2
  • Samus: LE32C2
  • Sansui: S32Z118
  • Schneider: 32S400K, 130108, 32S18
  • Silver: IP-LE32/495523
  • Sharp: 2T-C32ACSA,
  • Skytech: SLT-3230
  • SkyLine: 32U5020, 32YST5970
  • Skymaster: 32SH3505, 32SH4510, 32SH4520, 32SH2010, 32SH2500, 32SH4515, 32SH4525, 32SH4530
  • SmarTech: LE-32Z4TS, LE-32Z10, LE-32Z1, LE-32P28
  • Soundmax: SM-LED32M01
  • Spectra: SPTV32Z1
  • Starlight: 32DM3500, 32DM6500, 32DM6600
  • TCL: Y32F1B, L32P1A, L32F1B, D32A810, L32F3301B, 32D2900, L32P2, L32F1B, 32L2F, 32F6B, 32F6H
  • TD Systems: K32DLM7H, K32DLM8HS, K32DLX9HS
  • Telefox: S32Z118
  • Telefunken: TF-LED32S66T2S, TF-LED32S90T2
  • TDLex: LE-3248ST2
  • Thomson: T32RTL5130
  • Turbox: TXV-3274, TXV3274
  • Winstar: 32EU2981, 32EU2982
  • United Hyundai: LE-32Z4 (LE32Z4), UN3211L2, UN3212L2
  • Vestel: K32NH22CD
  • Vinchi: CV338H-T42, LE-32D11, LE-32D7, LE-32SMT, LE-32V19NSA
  • Vision Touch: VTTV A3201, VTTV A32HDS, VTTV AND32,VTTV A3201, VTTV A32HDS, VTTV AND32
  • Vonino: LE-3268S, LE-3268Z
  • Vortex: V32EP18 / P75-3663SV6 та іншими.

УВАГА:

  • Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
  • Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
  • Для багатьох телевізорів необхідне доопрацювання: припаяти дроти до контактних майданчиків при невідповідності роз'ємів підключення і зробити нові вирізи у світловідбивачі при невідповідності відстані між центрами світлодіодів.

Можлива проклейка теплопровідного скотча за запитом.

Повний комплект складається з двох планок:

  • HL-00320A30-0601S-03/07 Var2 (JL.D32061330-006GS-M/006AS-M, SJ.CX.D3200601-3030ES-M/3030HS-M) – 2 шт.

Ціна вказана за повний комплект з двох світлодіодних планок.
