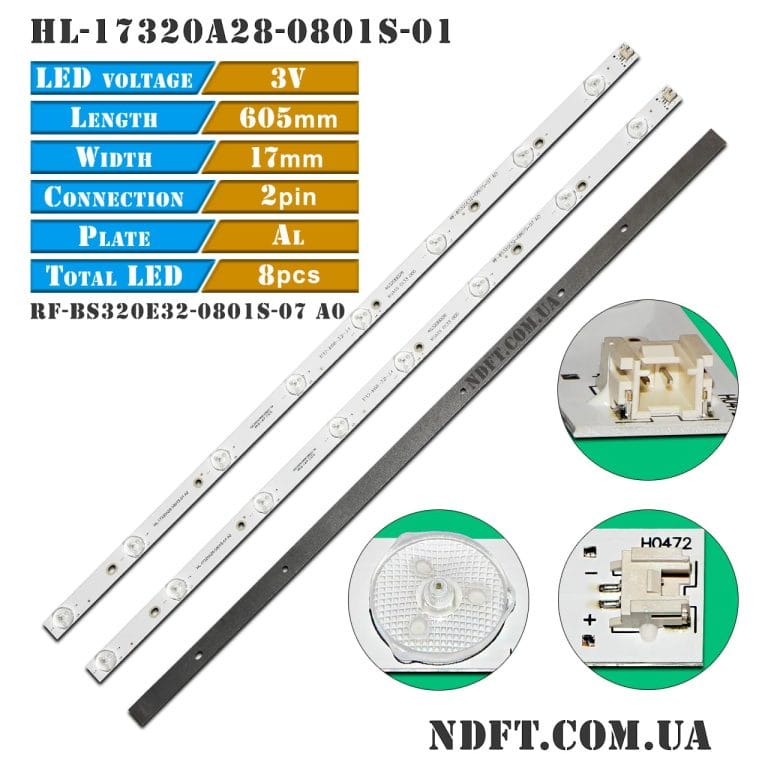

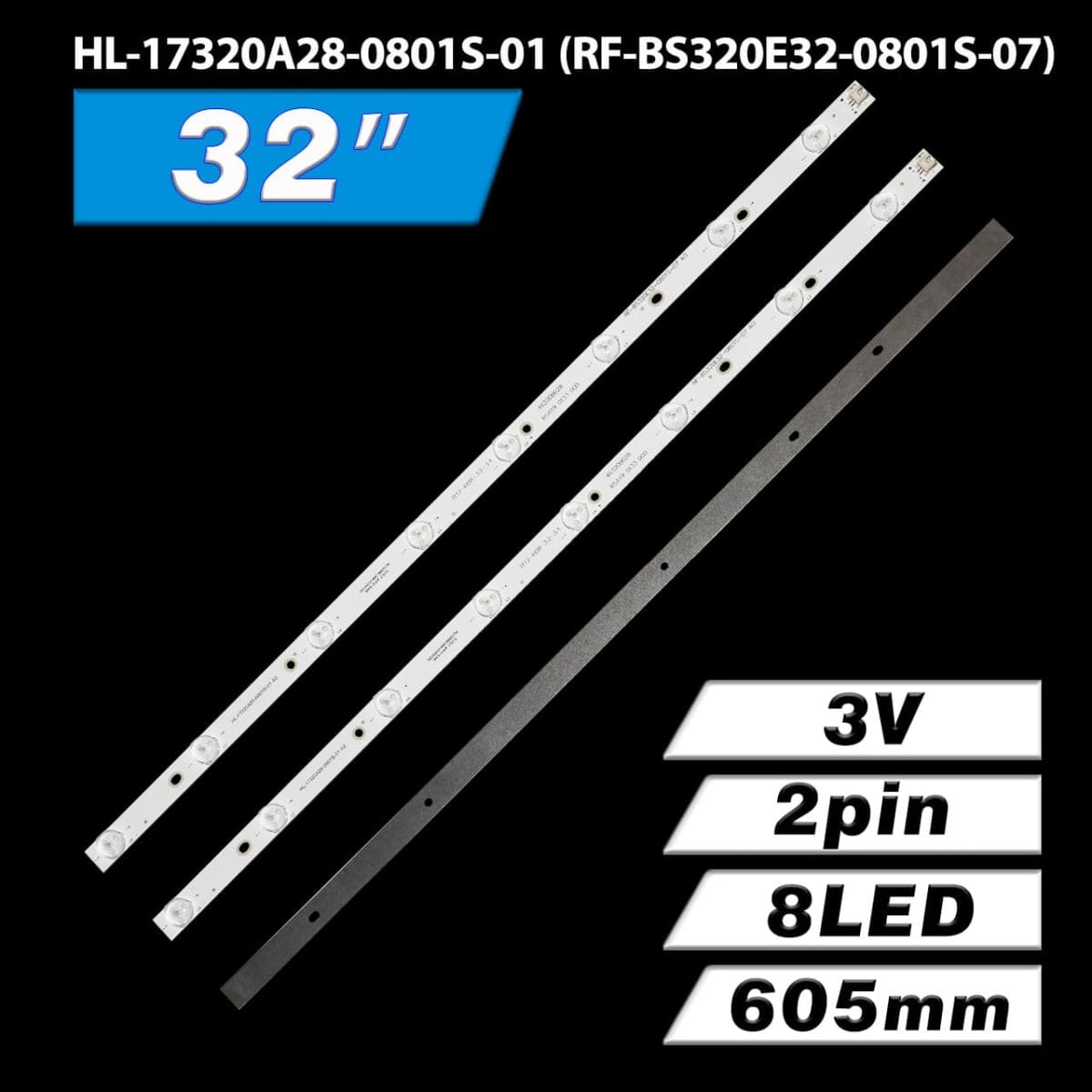

HL-17320A28-0801S-01 (RF-BS320E32-0801S-07, IC-A-HWAI32D235A, ECHOM-32DB-4632DB008-A1, LT008 V1) – Комплект планок LED підсвітки для телевізорів 32″

Комплект планок LED підсвітки HL-17320A28-0801S-01 (RF-BS320E32-0801S-07) характеристики:

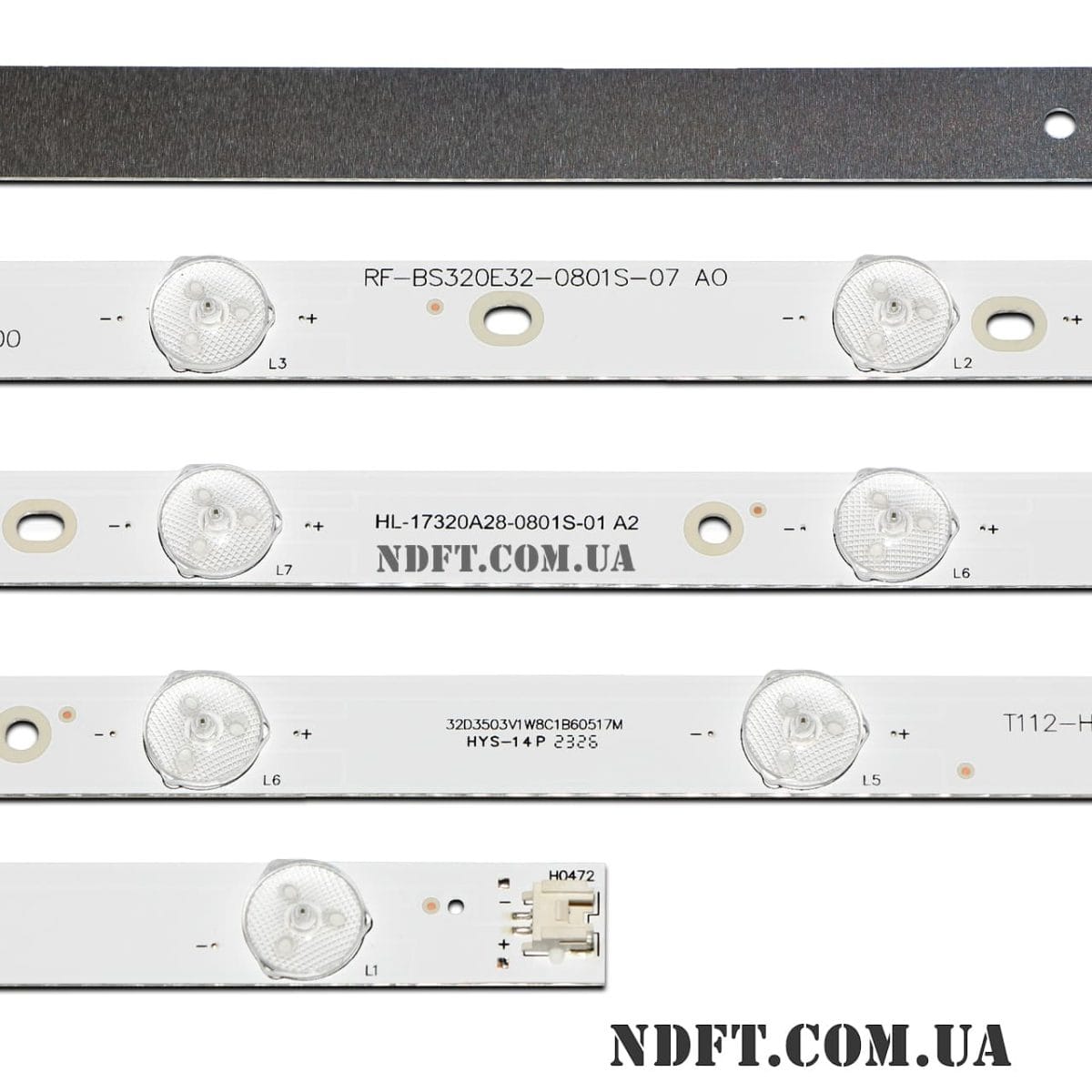

• Маркування:
  • HL-17320A28-0801S-01
  • RF-BS320E32-0801S-07 A0
  • 32D3503V1W8C1B60517M
• Робоча напруга одного світлодіода: 3 В
• Загальна напруга планки: 24 В (8S1P)
• Кількість світлодіодів на кожній планці: 8 шт.
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 32″
• Діаметр світлорозсіювача: 16 мм
• Довжина кожної планки: 605 мм
• Кількість контактів на роз’ємі: 2
• Матеріал підкладки: алюміній + теплопровідний скотч
• Відстань між центрами отворів для кріплення: 91-185-101-67 мм
• Відстань між центрами світлодіодів: 74-90-78-68-78-90-74 мм
• Відстань між центром 1-го та останнього LED: 552 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок: 17 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги HL-17320A28-0801S-01 (RF-BS320E32-0801S-07):

• LB-C320X14-E2-P-G1-RF2
• LT008 V1 PCB-168 E350986
• IC-A-HWAI32D235A
• IC-A-HWAI32D235
• ECHOM-32DB-4632DB008-A1
• ECHOM-32DB-4632DB005-A1
• X-1012-1Y3-NB07246-C1B6
• LB20210810PHJL
• JF.3V-B35.T12C.H22
• J-103503340NEO4354-C106
• RF-AB320E32-0801S-01 A2 TK100K4000000 COPA (відрізняється роз'єм)

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• LC320EXN, LC320EXN-SEA1, HV320FHB-N00 T100 (T-con), M320X13-E1-L, TP.SIS231.P83 C13116, M320X13-E4H, T320XVN02.0, C320EX14-E2-A, C320X14-E5-B, ST3151A04-5, ST3151A05, C320X14E5B, M320X13E1L, TP.VST59S.PC1, LC320EXNSEA1 та інших.

Сумісність з моделями телевізорів діагоналлю 32″:

• Akai: LEA-32V24P
• Brandt: B3225HD
• Bravis: LED-DH3225BH, 32DH3225
• Changhong: LED32YC1600UA
• Dexp: H32B7000
• Fusion: FLTV-32T22, FLTV-32L40B
• Hitachi: LE32E6R9, LE32A509
• Hyundai: 32LEW60, 32LEU60
• Kimme: SL32WD803
• Konka: 32AS528, KL32AS528
• Kunft: 32DCG160014
• Panda: LC315TU3A-01
• Premier: PR-32B30
• Rubin: RB-32SD8
• Saba: LED32TC2300E
• Sokia: SL32WD803
• Teco: TL3207TRE
• United: LED32B16, LED32X16 та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

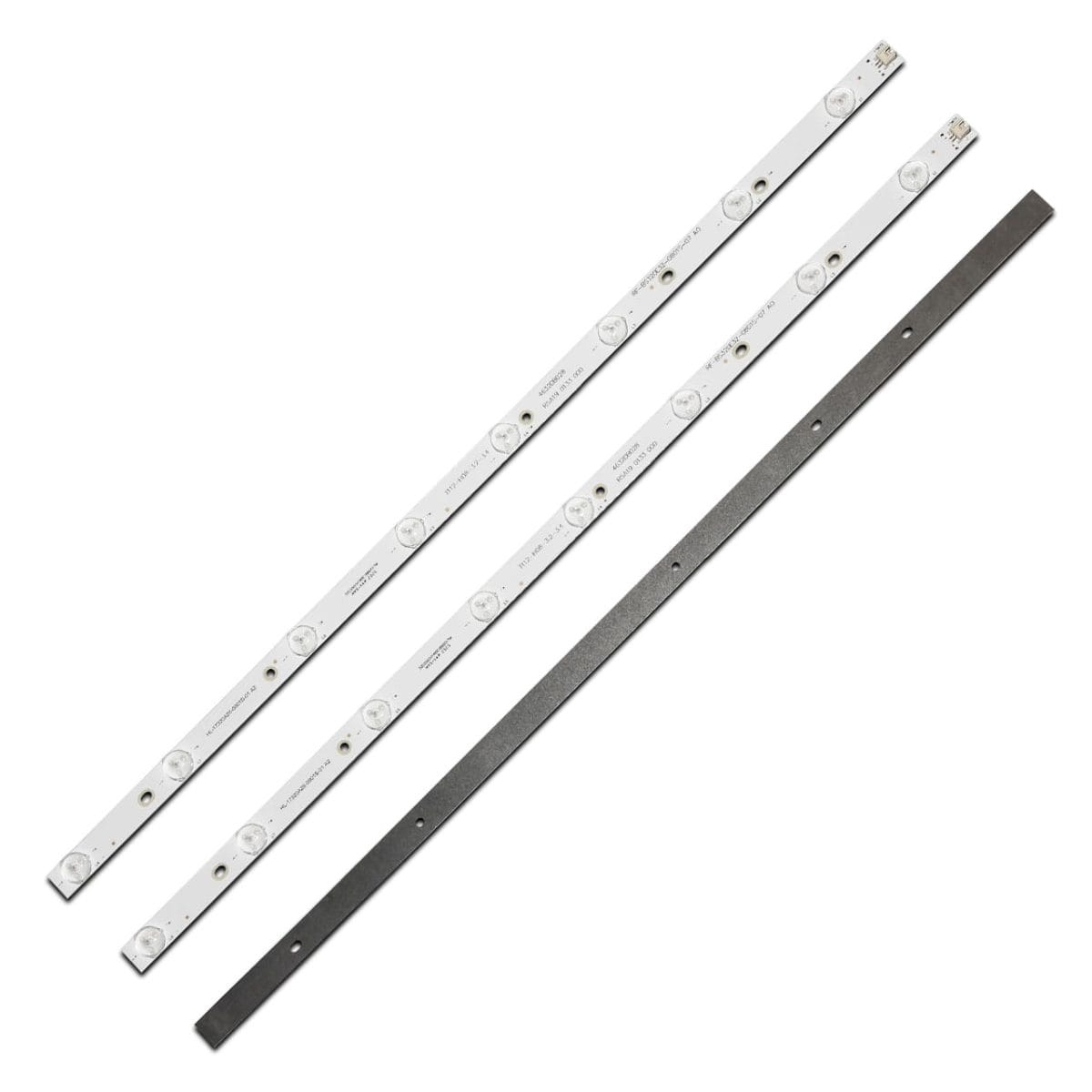

Повний комплект складається з трьох планок:

• HL-17320A28-0801S-01 (RF-BS320E32-0801S-07, IC-A-HWAI32D235A, ECHOM-32DB-4632DB008-A1, LT008 V1) – 3 шт.

Ціна вказана за повний комплект з трьох світлодіодних планок.
