IC-C-CNA032D127 (30V 10S1P, IC-A-CNA032D127, IC-B-CNA032D127) – Планка LED підсвітки для телевізорів 32″
Артикул: 1460036120.05 грн.
120.05 грн.
Є в наявності
Підключення світлодіодів у даних планках послідовне 10S1P із загальною напругою планок 30 В. Існують схожі планки, у яких світлодіоди підключені групами по 5 шт. паралельно 5S2P із загальною напругою планок 15 В (KJ315D10-ZC14F-03).

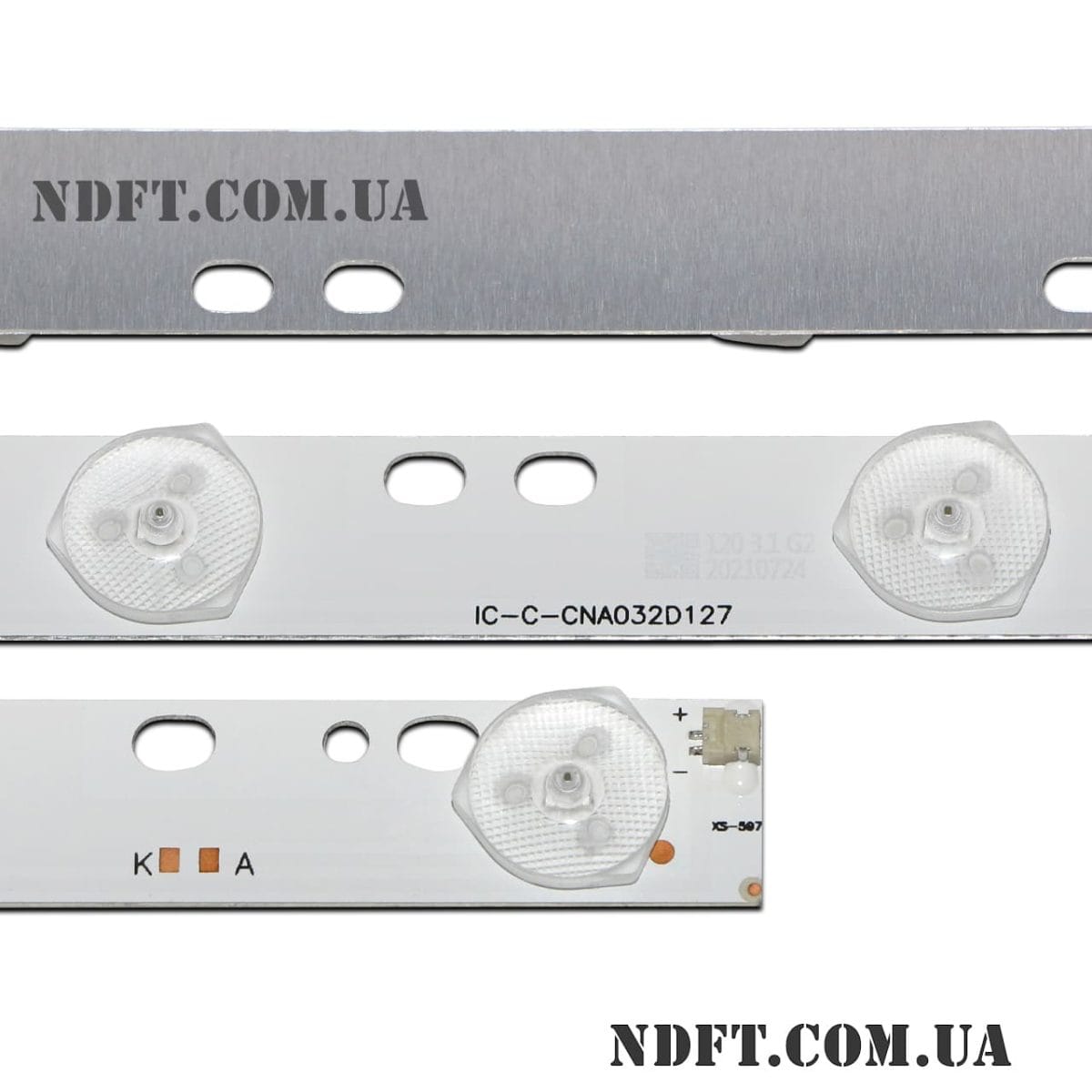

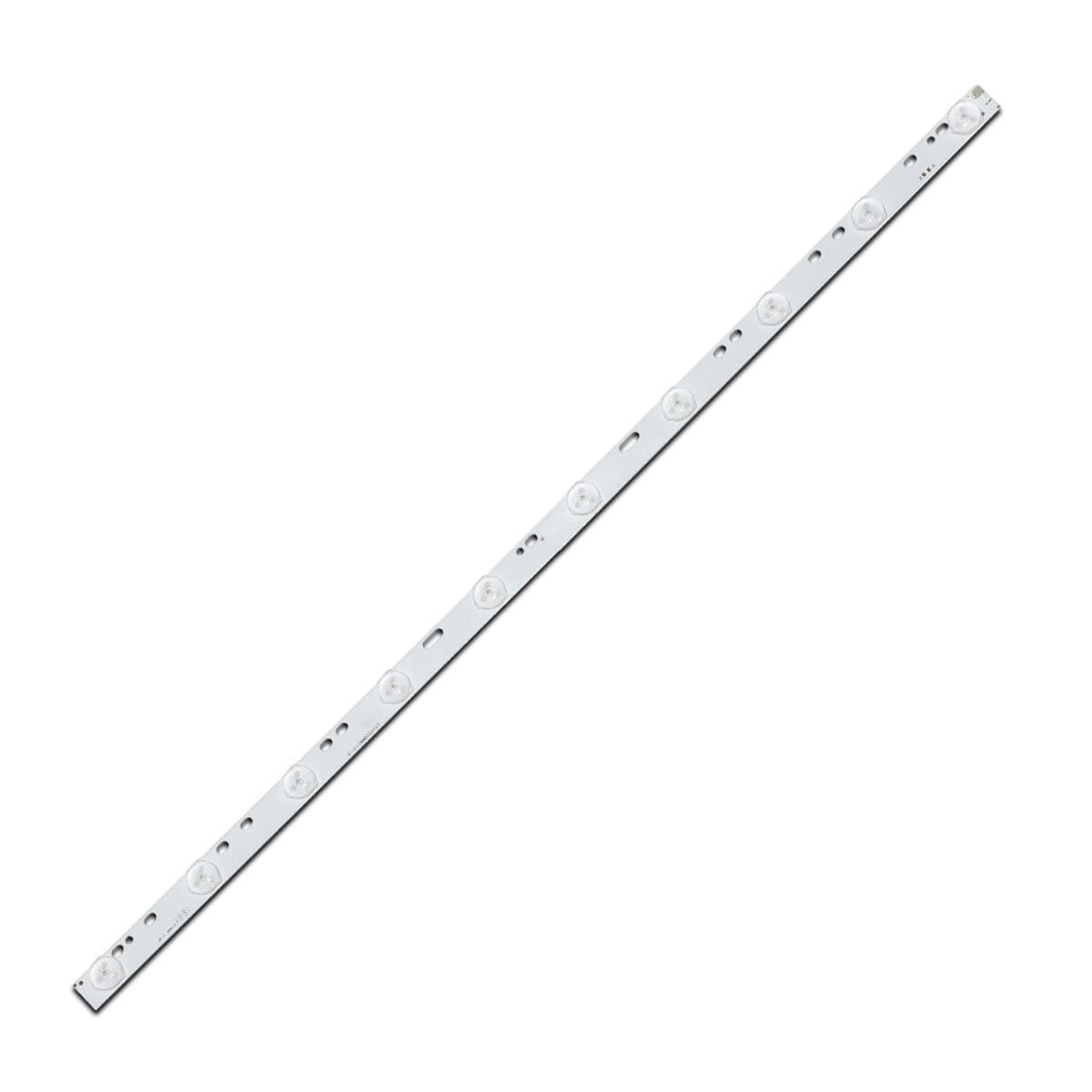

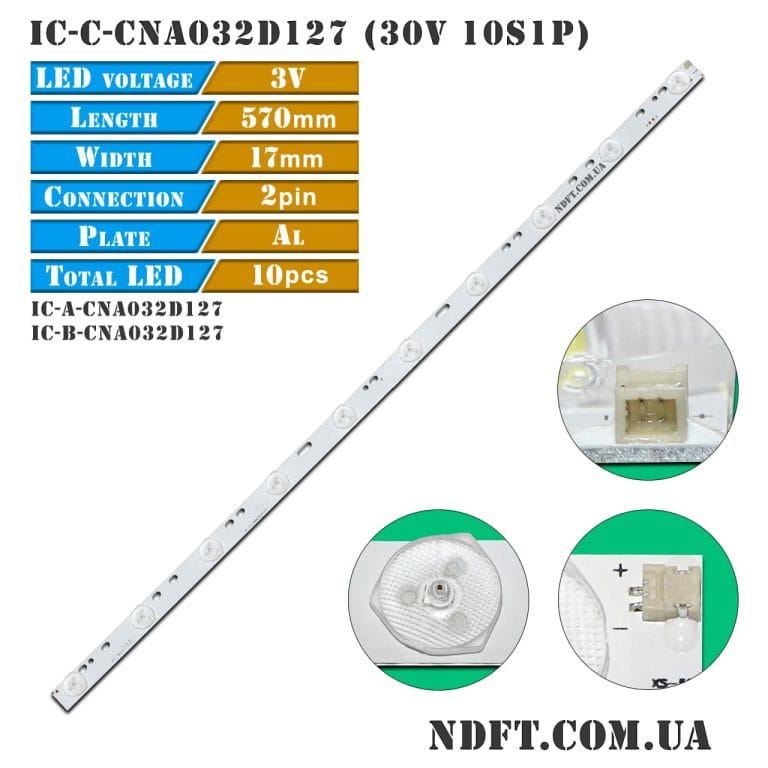

Планка LED підсвітки IC-C-CNA032D127 характеристики:
- Маркування: IC-C-CNA032D127
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 30 В (10S1P)
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 32″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки: 570 мм
- Кількість контактів на роз’ємі: 2
- Кількість світлодіодів на кожній планці: 10 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами світлодіодів: 60 мм
- Відстань між центром 1-го та останнього LED: 540 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 17 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги IC-C-CNA032D127:
- DG315D10-ZC15C-02 PN:303DG315036, DG315D10-ZC15C-03 PN:303DG315033, KM0315LDHH44 31.11.031500006, IC-A-CNA032D127, IC-B-CNA032D127, CB11PHLBYZF6A, DLED32DH3101005.B, KM0315LDHH01 31.11.031500004, KM0315LDPH04, KM0315LDHH44, KM0315LDHH46, D227PGHBYZF6A, D328PHHB01F7B, D514PGHB01F8B, D513PGHB01F6A, D304PHHB01F5B, D523PGHB01F6A, D520PHLB01F7A
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- KM0315LDHH44, V315K2-PE1, KMO315LDHH46, TH315L326-04A, TH315LK11-ABW1, T320XVN02.0 та інших.
Сумісність з моделями телевізорів діагоналлю 32″:
- Aiwa: CH3237
- Apex: LE3242, LE3342
- Awox: 3282
- Bravis: LED-DH3230BH
- DEX: LE-3245
- Haier: LE32LUZ1
- Jameson: JS-32100
- JAV: LED32HD330
- Orion: LED3254
- Proscan: PLDV321300, PLDED3273A-D
- Quasar: SQ3200
- RCA: RLED3221
- Sanyo: E32D1900
- Sceptre: X325BV-FSR, X325BV-FMDR
- Supra: STV-LC32370WL
- Upstar: P32EWX
- Vinga: L32FHD20B
- Xinbao: EM32H660 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Підключення світлодіодів у даних планках послідовне 10S1P із загальною напругою планок 30 В. Існують схожі планки, у яких світлодіоди підключені групами по 5 шт. паралельно 5S2P із загальною напругою планок 15 В (KJ315D10-ZC14F-03).
Можлива проклейка теплопровідного скотча за запитом.
Повний комплект складається з 1-й, 2-х або 3-х планок:
- IC-C-CNA032D127 (30V 10S1P, IC-A-CNA032D127, IC-B-CNA032D127)
Ціна вказана за одну світлодіодну планку.
