JL.D550C1330-004AS-M_V03 12LED (TCL55D12-ZC22AG-05A, 55HR332M12A0 55D1200, Xiaomi L55M5-AD, L55M5-5ARU, TCL55D12-ZC52AG-01) – Планка LED підсвітки 55″
Артикул: 1460038260.05 грн.
260.05 грн.
Є в наявності
Артикул: 1460038
Категорії: LED підсвітка LCD, Усі товари, Комплекти задньої LED підсвітки для LCD, Світлодіодні планки задні, Direct LED
Позначок: JVC SI55FS подсветка LED, Kruger&Matz KM0255UHD-S3 подсветка LED, LED підсвітка 55D1200-3X12-3030-LX20180301-V4, LED підсвітка 55D3503V2W6C1B51815M, LED підсвітка 55D3503V2W6C1B54515M, LED підсвітка TCL-0DM-55D1200-3X12-3030-LX20180301 Ver.4, Manta 55LUS79T підсвітка LED, Philips 55PFL5504/F8 підсвітка LED, version 2 merchant, version 3 merchant, version 4 merchant, Xiaomi L55M5-5ARU підсвітка LED, Xiaomi L55M5-AD підсвітка LED, Xiaomi L55M5-AZ підсвітка LED, Xiaomi L55M5-EC підсвітка LED
Планка LED підсвітки JL.D550C1330-004AS-M_V03 12LED (TCL55D12-ZC22AG-05A характеристики:

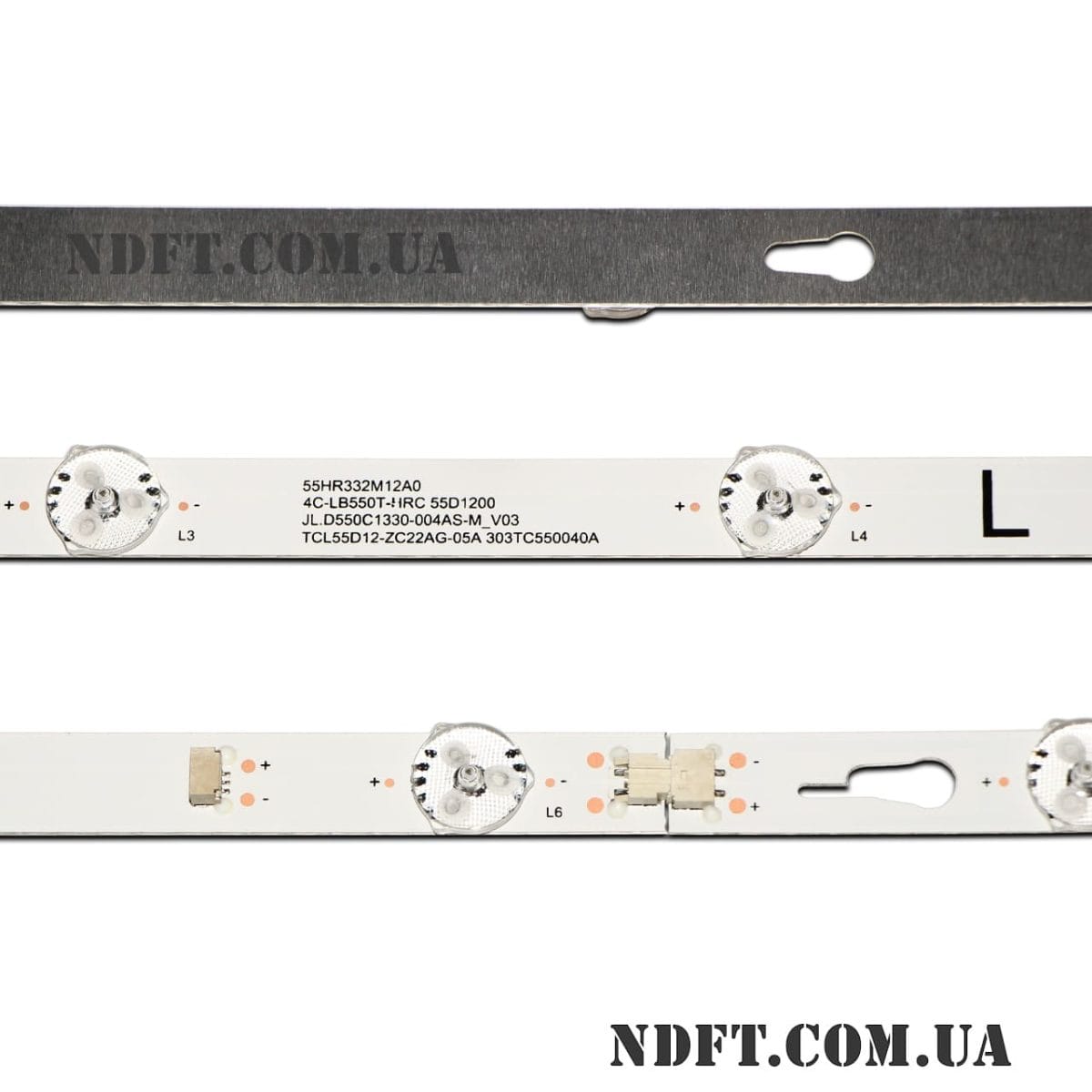

- Маркування:
- 55HR332M12A0
- 4С-LB550T-HRC 55D1200
- JL.D550C1330-004AS-M_V03
- TCL55D12-ZC22AG-05A 303TC550040A

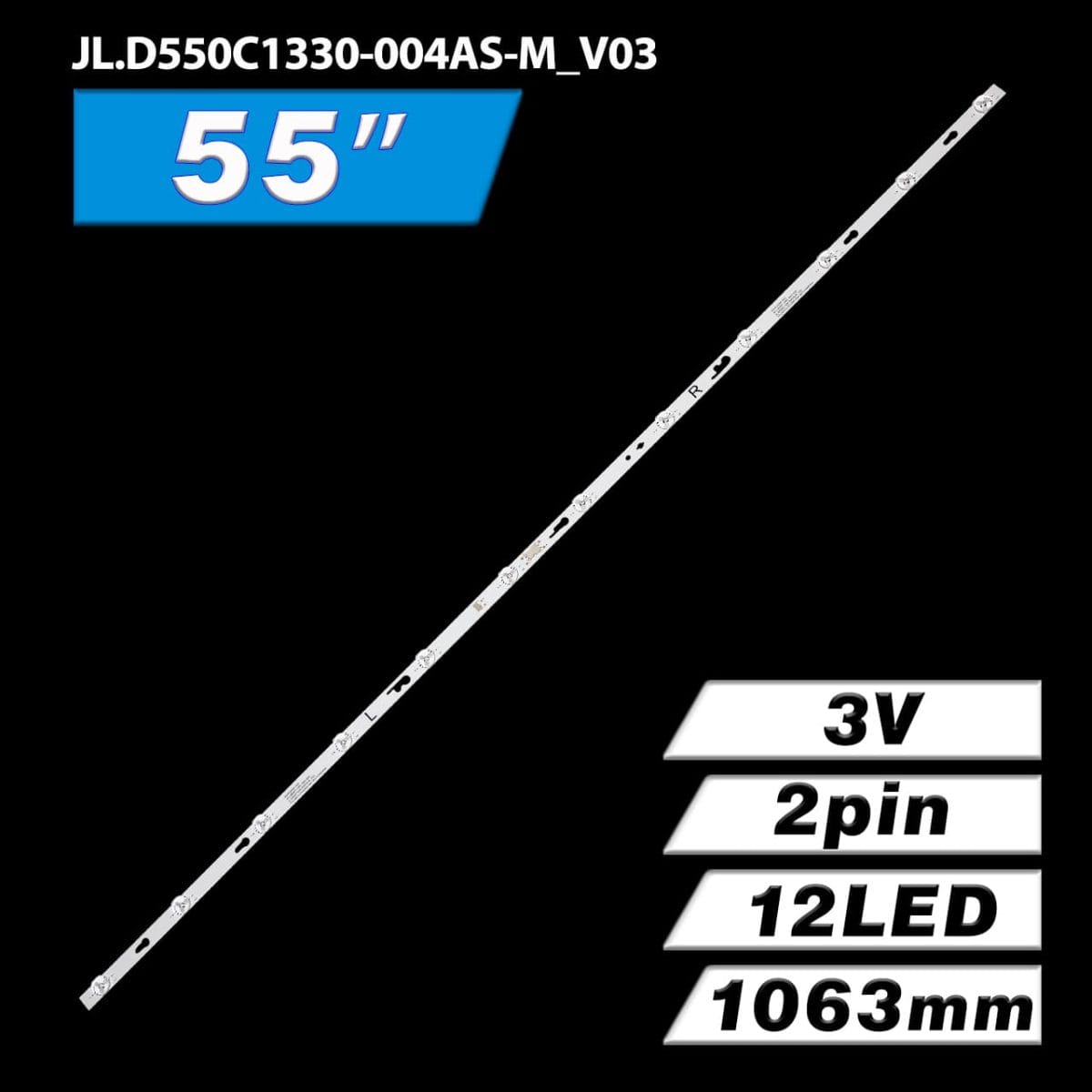

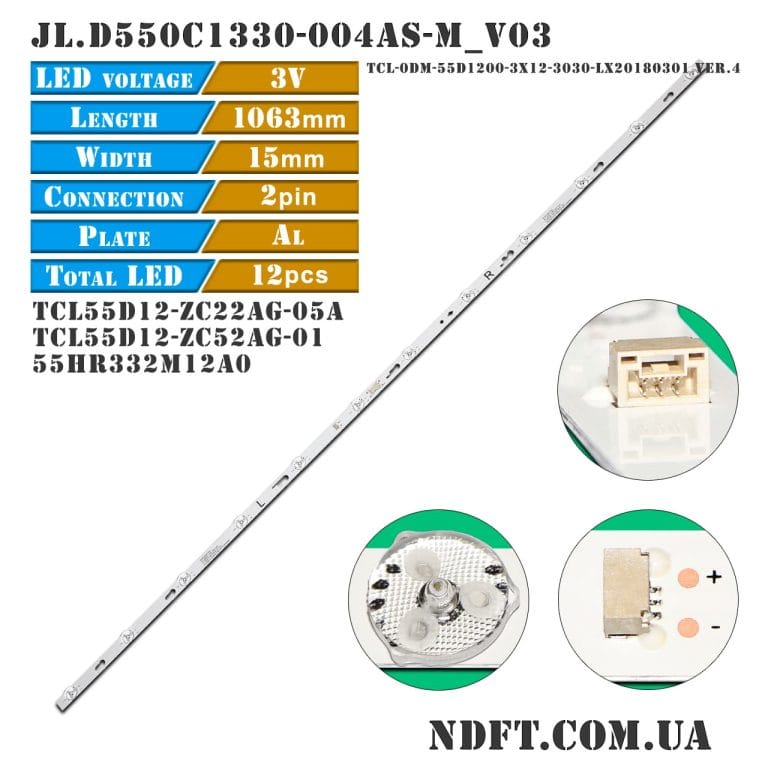

- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 26 В (12S1P)
- Кількість світлодіодів на кожній планці:
- L тип: 6 шт.
- R тип: 6 шт.
- L+R у зборі: 12 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 55″
- Діаметр світлорозсіювача: 16 мм

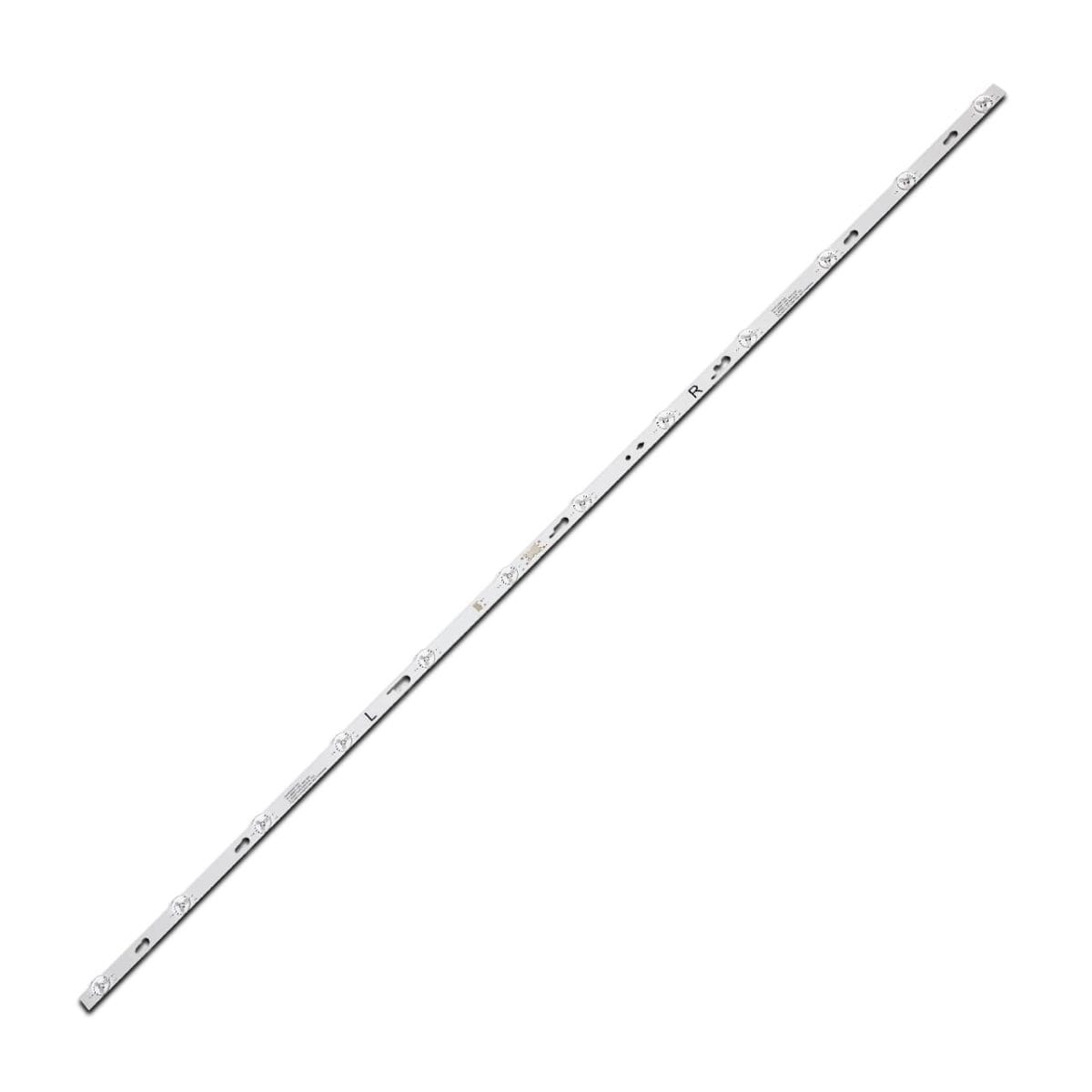

- Довжина кожної планки:
- L тип: 516 мм
- R тип: 546 мм
- L+R у зборі: 1063 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- L+R у зборі: 115-185-184-81-14-92-154-118 мм
- Відстань між центрами світлодіодів:
- L+R у зборі: 92-93-93-96-96-84-96-96-93-93-92 мм
- Відстань між центром 1-го та останнього LED: 1021 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 15 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги JL.D550C1330-004AS-M_V03 12LED (TCL55D12-ZC22AG-05A:
- TCL55D12-ZC52AG-01 303TC550051
- 55D1200 12*4
- 55D1200-3X12-3030-LX20180301-V4
- TCL-0DM-55D1200-3X12-3030-LX20180301 Ver.4
- 4C-LB550T-HRC
- 4C-LB550T-HRCC
- 4C-LB550T-HRE
- 4C-LB550T-JFA
- 55D3503V2W6C1B51815M
- 55D3503V2W6C1B54515M
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- LVU550CSDXE0022
- LVU550CSDX E0022
- LVF550CSDX
- LVF550LGDX E0034
- LD6RB2R2-C-K
- VST5461D07-7 та інших.
Сумісність з моделями телевізорів діагоналлю 55″:
- JVC: SI55FS
- Hitachi: 55R82, 55E31, TH-55FS435Q
- HKPRO: HKP55UHD9
- Kruger&Matz: KM0255UHD-S3
- Manta: 55LUS79T
- Pioneer: PLE-55S09UHD
- Philips: 55PFL5504/F8
- Thomson: T55FSL5130, T55FSE1170, THOFSL5130, FFSL5130
- Xiaomi: L55M5-AD, L55M5-AZ, L55M5-5ARU, L55M5-EC та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
- Даний тип планок від партії до партії може поставлятися у вигляді цілісних або складових частин для зручності транспортування.
Можлива проклейка теплопровідного скотча за запитом.
Повний комплект складається з 3…4 цілісних планок по 12LED або з 6...8 складових по 6LED:
- 55HR332M12A0 (4С-LB550T-HRC 55D1200, JL.D550C1330-004AS-M_V03, TCL55D12-ZC22AG-05A 303TC550040A) 12LED – 3…4 шт.
або
- 55HR332M12A0 (4С-LB550T-HRC 55D1200, JL.D550C1330-004AS-M_V03, TCL55D12-ZC22AG-05A 303TC550040A) L 6LED – 3…4 шт.
- 55HR332M12A0 (4С-LB550T-HRC 55D1200, JL.D550C1330-004AS-M_V03, TCL55D12-ZC22AG-05A 303TC550040A) R 6LED – 3…4 шт.
Ціна вказана за одну светодиодную планку на 12LED.
