KJ42D10L-ZC14F-01 + KJ42D10R-ZC14F-01 (L+R, 303KJ420031+303KJ420032) — Комплект планок LED подсветки для телевизоров Jameson 42″

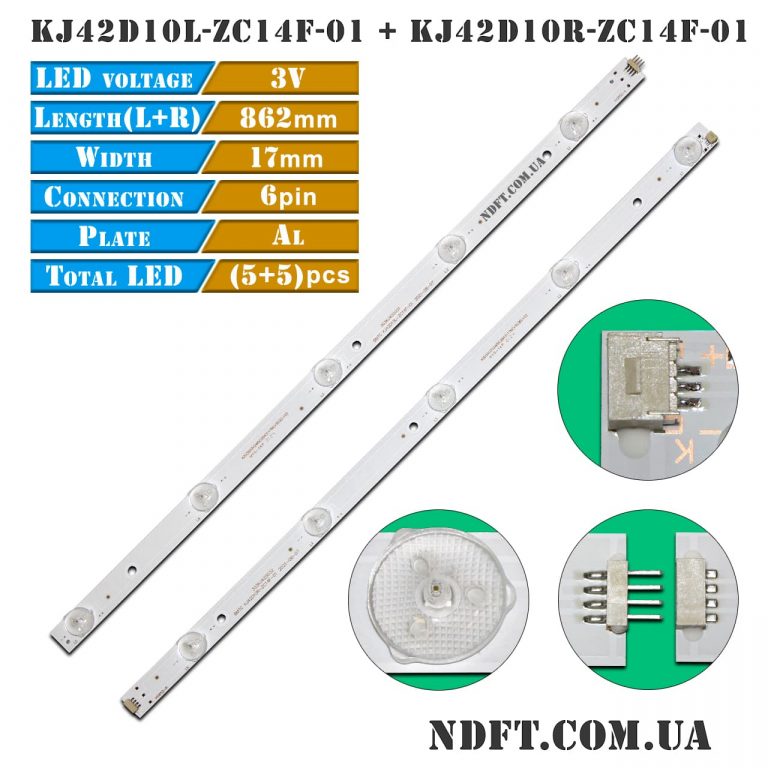

Комплект планок LED підсвітки KJ42D10L-ZC14F-01 + KJ42D10R-ZC14F-01 характеристики:

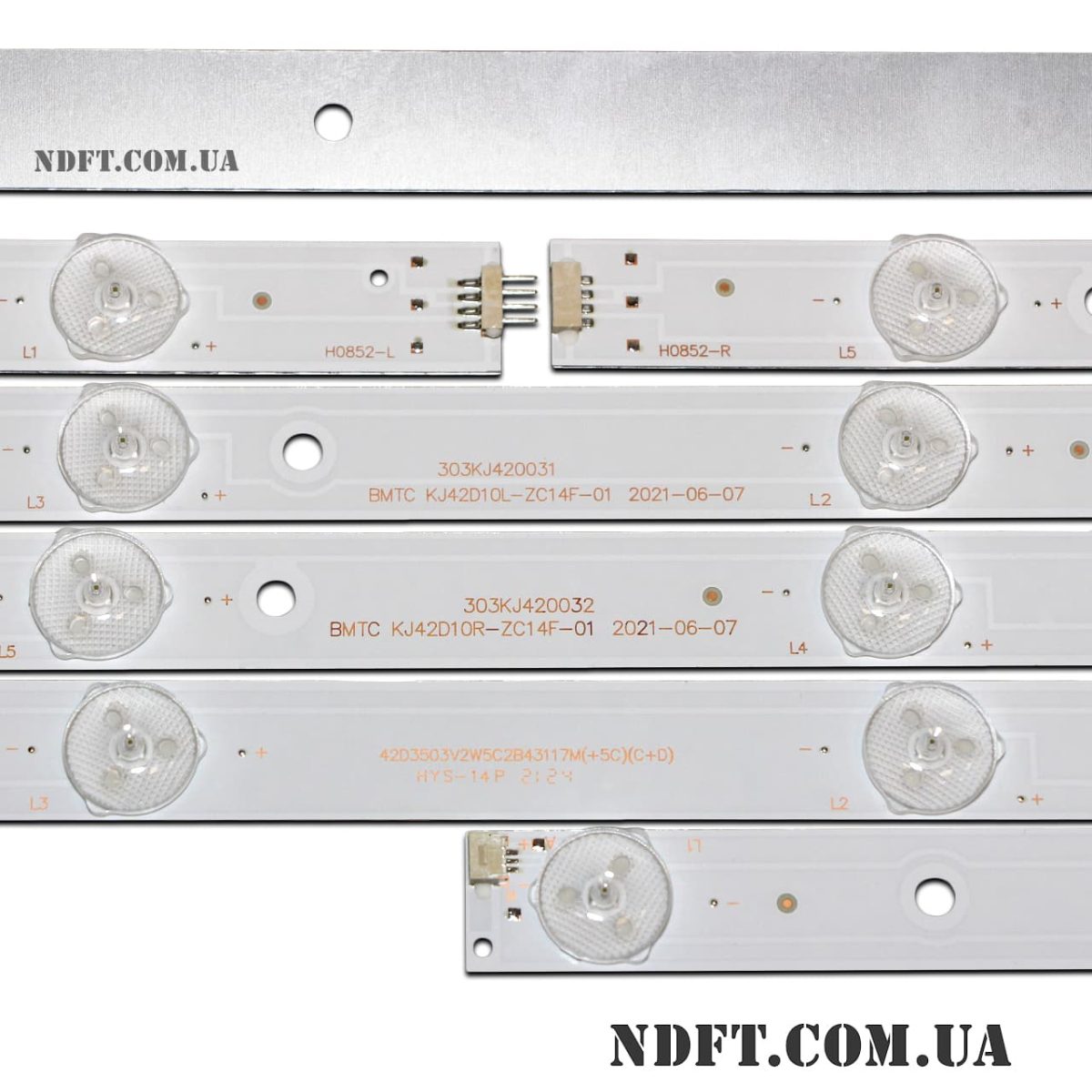

• Маркування:
  • BMTC KJ42D10L-ZC14F-01 303KJ420031 2021-06-07 (4 pin)
  • BMTC KJ42D10R-ZC14F-01 303KJ420032 2021-06-07 (3/4 pin)
• Робоча напруга одного світлодіода: 3 В
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 42″
• Діаметр світлорозсіювача: 16 мм
• Довжина планок:
  • L,R тип: 431 мм
  • L+R у зборі тип: 862 мм
• Кількість контактів на роз’ємі:
  • L тип: 4 шт.
  • R тип: 3/4 шт.
• Кількість світлодіодів на планці:
  • L тип: 5 шт.
  • R тип: 5 шт.
  • L+R у зборі: 10 шт.
• Матеріал підкладки: алюміній
• Відстань між центрами отворів для кріплення:
  • L тип: 143-168 мм
  • R тип: 168-143 мм
• Відстань між центрами світлодіодів: 92,5 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок: 17 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів

Аналоги KJ42D10L-ZC14F-01 + KJ42D10R-ZC14F-01:

• BMTC KJ42D10L-ZC14F-01 303KJ420031 2013-06-13 (6 pin)
• BMTC KJ42D10R-ZC14F-01 303KJ420032 2013-06-13 (3/6 pin)

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• KM0416DCF27A та інших.

Сумісність з моделями телевізорів діагоналлю 42″:

• Jameson: JS-42100 та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвічування в розділі обладнання для діагностики.
• У старіших партіях товару з цією маркуванням зустрічаються роз'єми що з'єднують складові планок на 6 контактів, цьому товарі ці роз'єми на 4 контакту, товар повністю взаємозамінний.

Можлива проклейка теплопровідного скотча за запитом.

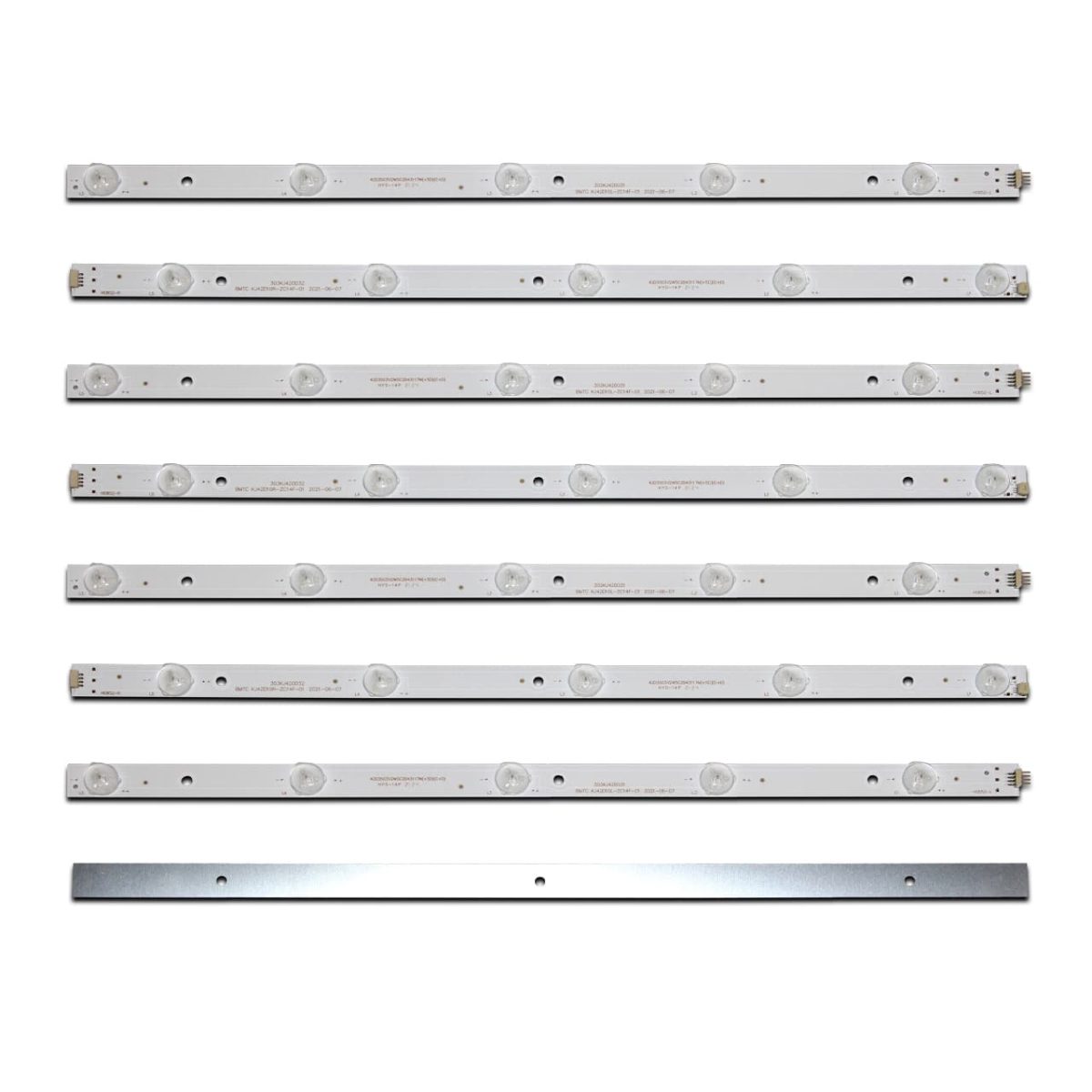

Повний комплект складається з 8-ми планок (по 4 шт. кожного виду):

• BMTC KJ42D10L-ZC14F-01 303KJ420031 (4 pin)
• BMTC KJ42D10R-ZC14F-01 303KJ420032 (3/4 pin)

Ціна вказана за повний комплект з 8-ми світлодіодних планок.
