LB50086 V0_00 V1_01 L+R (LB50082, LB50089, LB-PM3030-GJCD505X9AH22-Y) – Комплект планок LED підсвітки для телевізорів Philips 50″

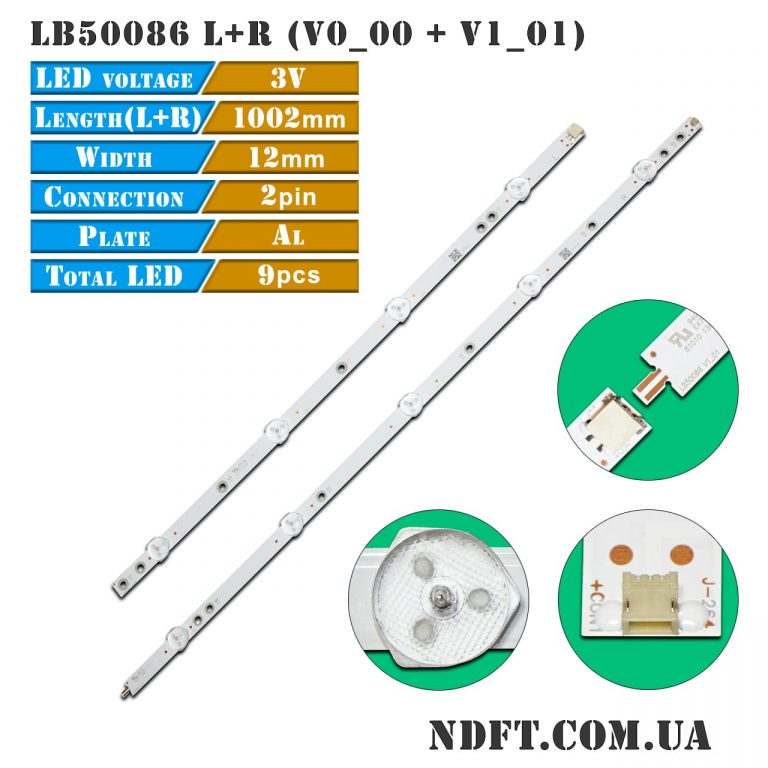

Комплект планок LED підсвітки LB50086 V0_00 V1_01 (LB50082, LB50089, LB-PM3030-GJCD505X9AH22-Y) характеристики:

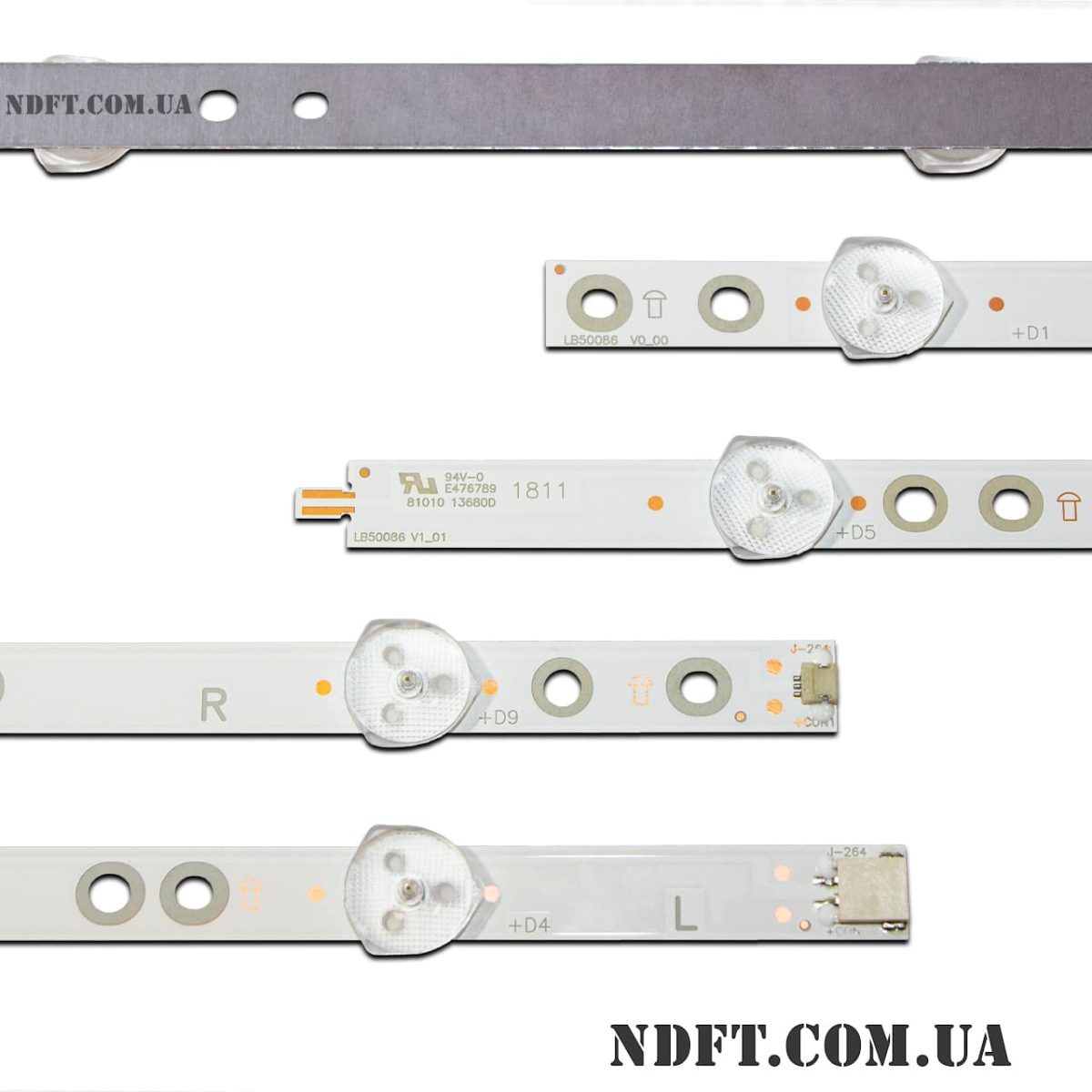

• Маркування:
  • LB50086 V0_00 (L)
  • LB50086 V1_01 (R)
• Робоча напруга одного світлодіода: 3 В
• Загальна напруга планки: 27 В (9S1P)
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 50″
• Діаметр світлорозсіювача: 16 мм
• Довжина кожної планки:
  • L тип: 442 мм
  • R тип: 567 мм
  • L+R у зборі: 1002 мм
• Кількість контактів на роз’ємі: 2/3
• Кількість світлодіодів на кожній планці:
  • L тип: 4 шт.
  • R тип: 5 шт.
  • L+R у зборі: 9 шт.
• Матеріал підкладки: алюміній
• Відстань між центрами отворів для кріплення:
  • L тип: 17-112-131-10 мм
  • R тип: 12-110-141-120-75-20 мм
• Відстань між центрами світлодіодів: 113 мм
• Відстань між центром 1-го та останнього LED: 907 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок: 17 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги LB50086 V0_00, LB50086 V1_01:

• LB50082 V0_03, LB50082 V1_04
• LB50089 V0_00, LB50089 V1_01
• LB-PM3030-GJCD505X9AH22-Y A/B
• 14246A, 14247A
• 15626A, 15627B
• PL5001

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• TPT500U1-QVN03.U
• TPT500U1-QVN03
• TPT500B5-U1T01D
• PT500DK-QS1
• TPT500U1-DJ6QE1 та інших.

Сумісність з моделями телевізорів Philips діагоналлю 50″:

• AOC: LE50U7970
• Philips: 50PUS6162/12 50PUS7383/12, 50PUS6523/12, 50PUS6503, 50PUS6703 , 50PUS6753, 50PUS6262/12, 50PUS6272, 50PUG6102, 50PUF6102, 50PUS7303, 50PUS6201, 50PUS6262, 50PUS6212/12, 50PUF6061/T3, 50PUF6461/T3, 50PUF6650/T3, 50PUF6631 та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвічування в розділі обладнання для діагностики.

Можлива проклейка теплопровідного скотча за запитом.

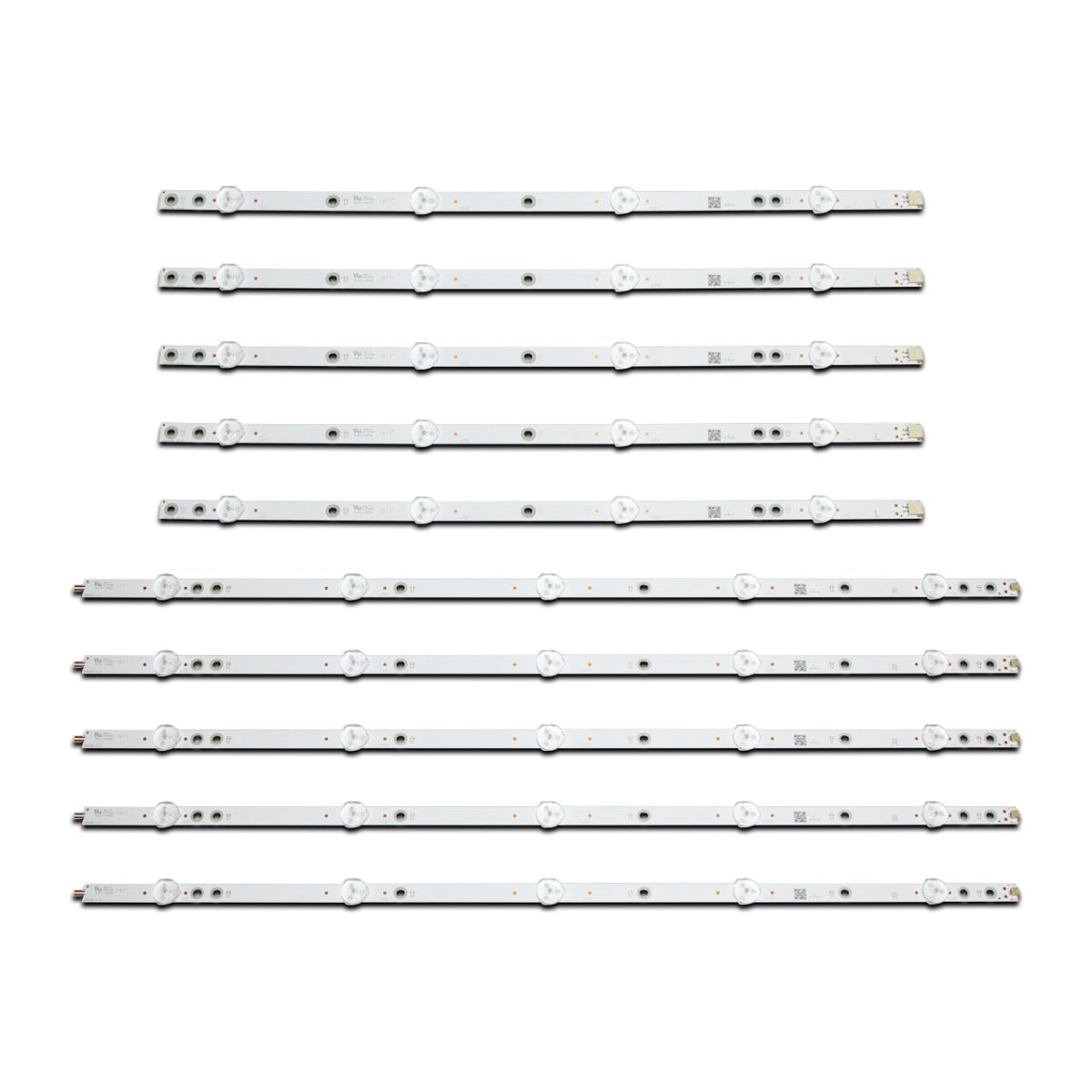

Повний комплект складається з 10-ти планок (по 5 шт. кожного виду):

• LB50086 V0_00 L (LB50082, LB50089, LB-PM3030-GJCD505X9AH22-Y) – 5 шт.
• LB50086 V1_01 R (LB50082, LB50089, LB-PM3030-GJCD505X9AH22-Y) – 5 шт.

Ціна вказана за повний комплект з 10-ти світлодіодних планок.
