LED48D7-01(C) PN:30348007219, LED48D8-01(C) PN:30348008219 (LED48D7-ZC14-01(A)(C), LED48D8-ZC14-01(A)(C)) – Комплект LED підсвітки для телевізорів 48″

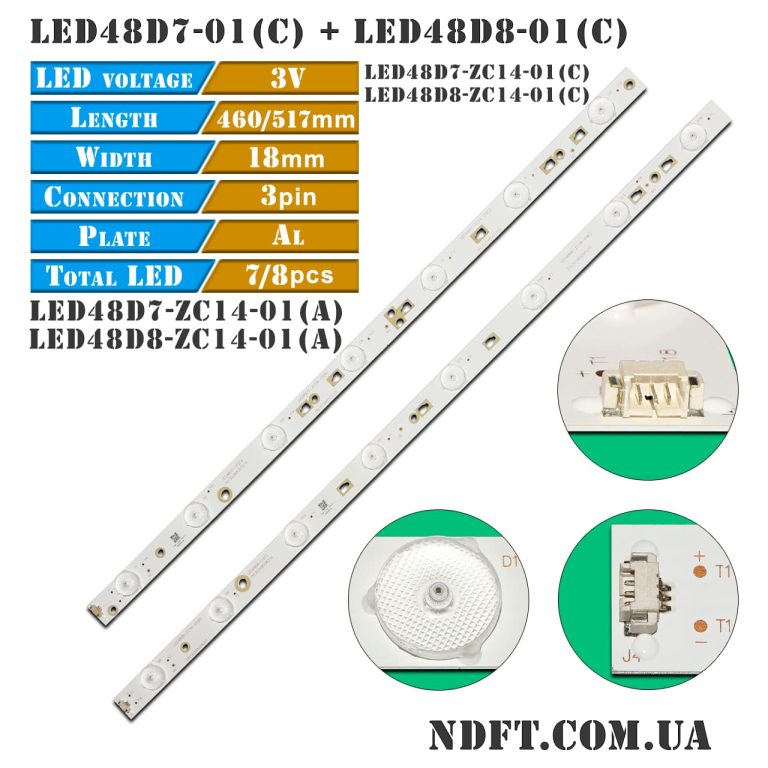

Комплект планок LED підсвітки LED48D7-01(C) PN:30348007219, LED48D8-01(C) PN:30348008219 характеристики:

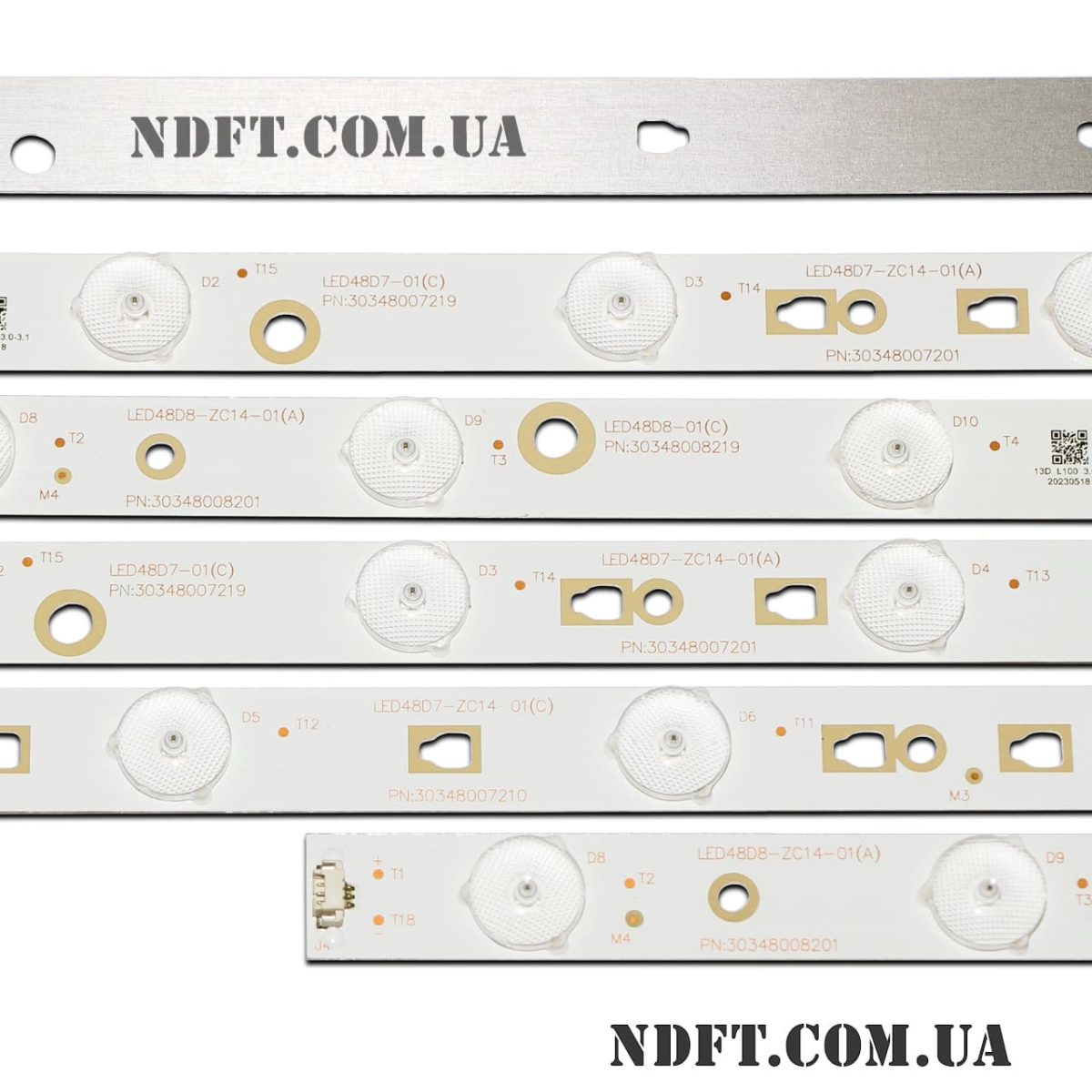

• Маркування:
  • LED48D7-01(C) PN:30348007219
  • LED48D8-01(C) PN:30348008219
  • LED48D7-ZC14-01(A) PN:30348007201
  • LED48D8-ZC14-01(A) PN:30348008201
  • LED48D7-ZC14-01(C) PN:30348007210
  • LED48D8-ZC14-01(C) PN:30348008210
• Робоча напруга одного світлодіода: 3 В
• Загальна напруга планки:
  • LED48D7: 21 В (7S1P)
  • LED48D8: 24 В (8S1P)
• Кількість світлодіодів на кожній планці:
  • LED48D7 тип: 7 шт.
  • LED48D8 тип: 8 шт.
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 48″
• Діаметр світлорозсіювача: 16 мм
• Довжина кожної планки:
  • LED48D7 тип: 460 мм
  • LED48D8 тип: 517 мм
• Кількість контактів на роз’ємі: 3
• Матеріал підкладки: алюміній + теплопровідний скотч
• Відстань між центрами отворів для кріплення:
  • LED48D7 тип: 48-55-73-8-19-50-10-61-57-8-17-40 мм
  • LED48D8 тип: 55-88-60-8-57-121-15-10 мм
• Відстань між центрами світлодіодів:
  • LED48D7 тип: 62-68-68-68-68-68 мм
  • LED48D8 тип: 62-68-68-68-68-68-62 мм
• Відстань між центром 1-го та останнього LED:
  • LED48D7 тип: 403 мм
  • LED48D8 тип: 465 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок: 18 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги LED48D7-ZC14-01(A)(C), LED48D8-ZC14-01(A)(C):

• LED48D7-01(B) PN:30348007216
• LED48D8-01(B) PN:30348008215
• LEFT BLUE-48D3503V1W7C1B46017M-S1
• LEFT BLUE-48D3503V1W8C1B51717M-S2

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• LSC480HJ01-8
• LSC480HN02-G та інших.

Сумісність з моделями телевізорів діагоналлю 48″:

• JVC: LT-48C540, LT-48EM75, LT-48M640, LT-48M645
• Haier: LE48F3000W, LE48B510X, 48K5, LE48M50S, LD48U3300, LE48M600F,  D48MF7000, LE48M40S, LED48U3300, 48D3500A, 48D3500C, LE48D8810, LE48M33S
• Lenovo: 48C2, 48A21Y
• Mystery: MTV-4829LTA2, MTV-4828LTA2
• TCL: LE48D8810
• Panda: LE48M33S, LE48M50S, LE48M35S та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

Можлива проклейка теплопровідного скотча за запитом.

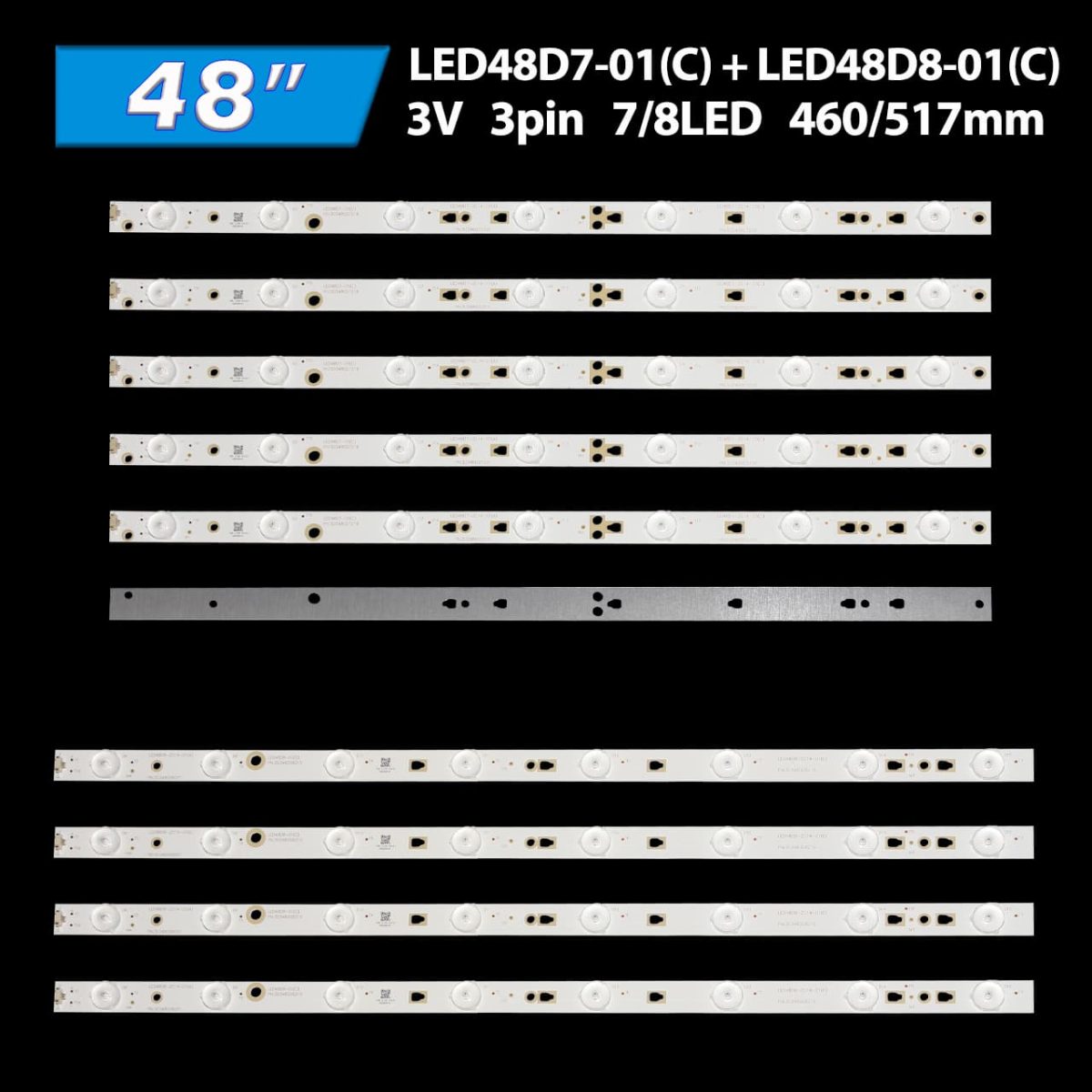

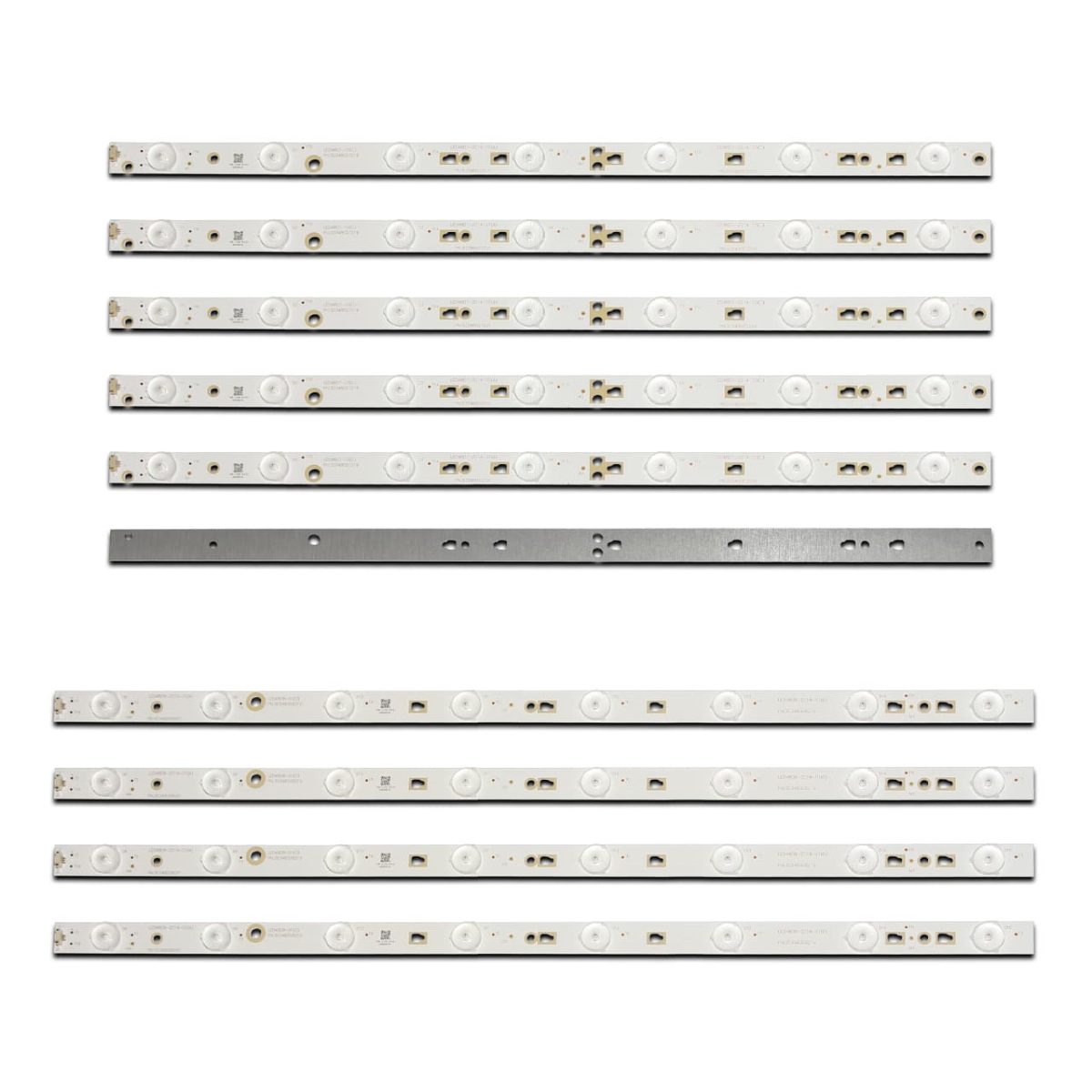

Повний комплект складається з 10-ти планок:

• LED48D7-01(C) PN:30348007219 (LED48D7-ZC14-01(A) PN:30348007201, LED48D7-ZC14-01(C) PN:30348007210) – 6 шт.
• LED48D8-01(C) PN:30348008219 (LED48D8-ZC14-01(A) PN:30348008201, LED48D8-ZC14-01(C) PN:30348008210) – 4 шт.

Ціна вказана за повний комплект з 10-ти світлодіодних планок.
