RF-AZ550E30-0501A-20/12+RF-AZ550E30-0601B-20/12 (ShineOn M08-​SL55030-0601L-3582C, M08-SL55030-0501R-3581C, YAL13-00530300) – Комплект планок LED підсвітки для телевізорів 55″

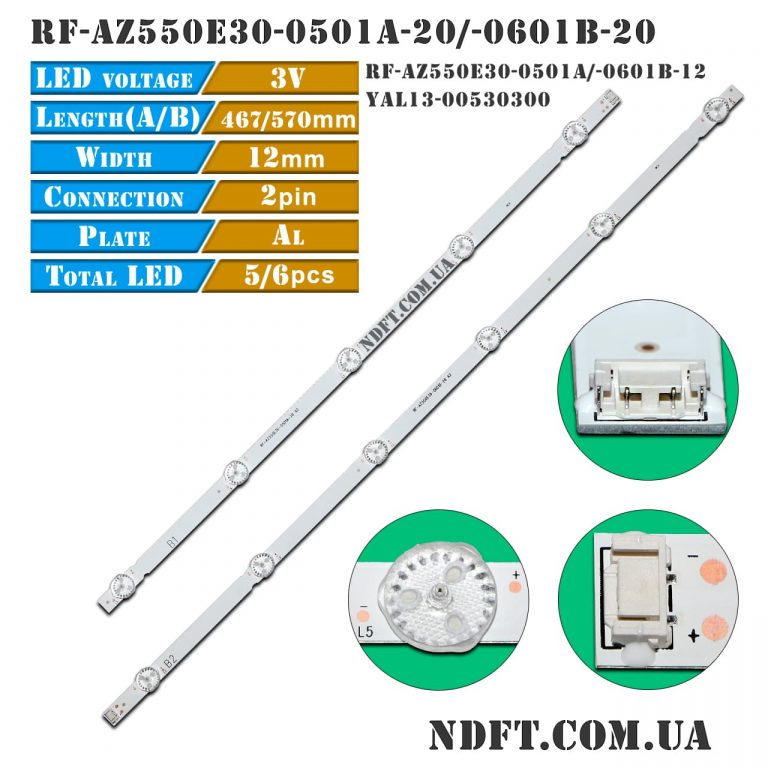

Комплект планок LED підсвітки RF-AZ550E30-0501A-20/12+RF-AZ550E30-0601B-20/12 характеристики:

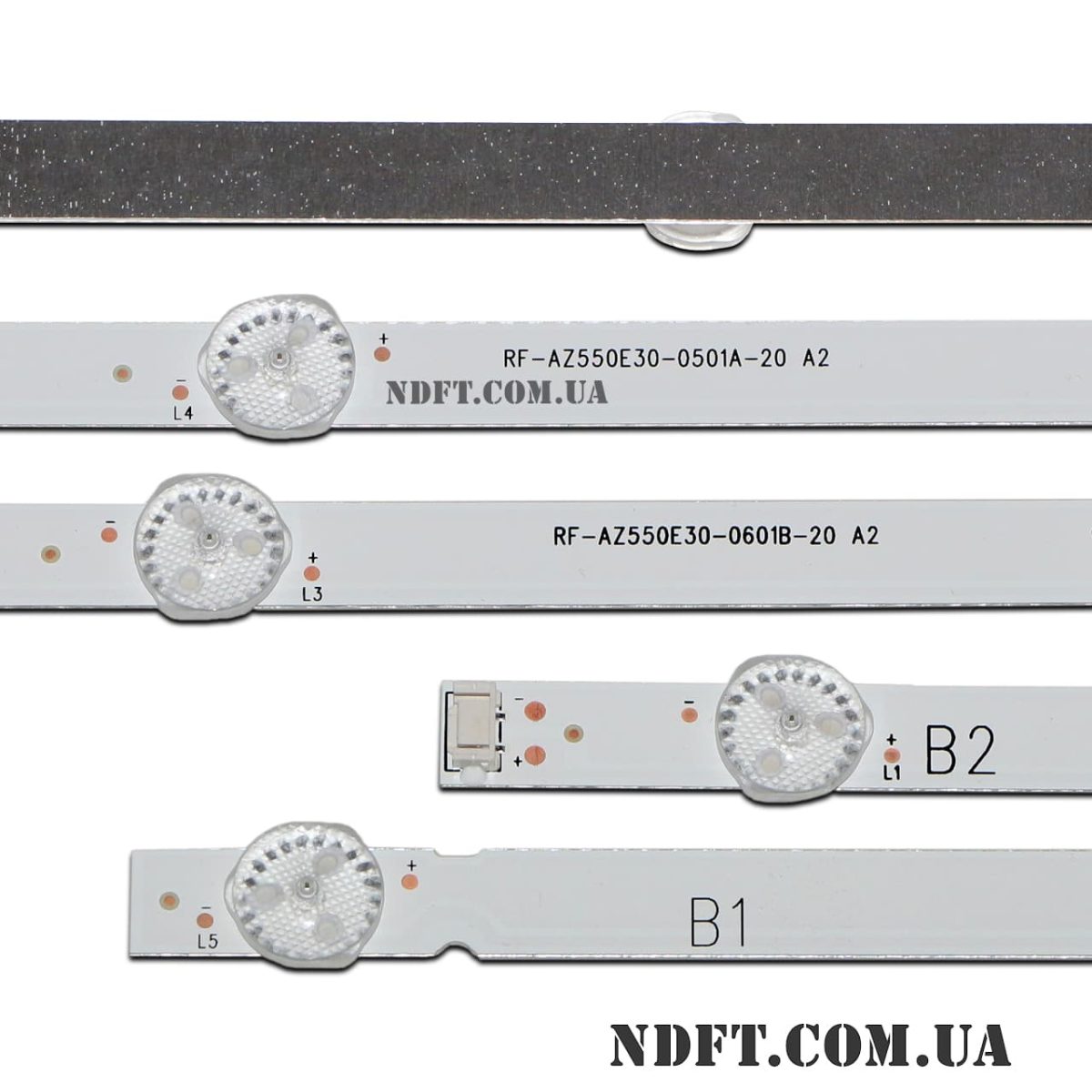

• Маркування:
  • RF-AZ550E30-0501A-20 A2 B1
  • RF-AZ550E30-0601B-20 A2 B2
• Робоча напруга одного світлодіода: 3 В
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 55″
• Діаметр світлорозсіювача: 16 мм
• Довжина кожної планки:
  • B1 тип: 467 мм
  • B2 тип: 570 мм
• Кількість контактів на роз’ємі: 2
• Кількість світлодіодів на кожній планці:
  • B1 тип: 5 шт.
  • B2 тип: 6 шт.
• Матеріал підкладки: алюміній
• Відстань між центрами світлодіодів: 103 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок: 12 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги RF-AZ550E30-0501A-20+RF-AZ550E30-0601B-20:

• RF-AZ550E30-0501A-12, RF-AZ550E30-0601B-12
• YAL13-00530300-37, YAL13-00630300-56
• YAL13-00530300-24 А4, YAL13-00630300-41 А4
• YAL13-00530300-38, YAL13-00530300-42
• YAL13-00530300-57, YAL13-00530300-61
• YAL13-00630300-34, YAL13-00630300-53
• LEFT BLUE-55D3503V2W5C1B46612M-ZH-B1
• LEFT BLUE-55D3503V2W6C1B56912M-ZH-B2
• ShineOn M08-​SL55030-0601L-3582C (B2), ShineOn M08-SL55030-0501R-3581C (B1)
• 7700-655000-L170, 7700-655000-R160, 7700-655000-D270, 7700-655000-D260,

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• LC550EGJ SK A4
• SDL550WY (LD0-311)
• SDL550FY(CD0-901)
• SDL550WY(LD0-911)
• SDL550WY(LD0-910)
• LC550EGJ-SKA4, LC550EGJ-SKM3, LC550EGJ(SK)(A4), LC550EGJ(SK)(M3)
• 550EGJ-SKAA та інших.

Сумісність з моделями телевізорів діагоналлю 55″:

• LG: 55UJ, 55LJ, 55UJ6200-UA, 55LJ620V, 55UJ620V, SDL550WY 5, 55UJ6200, 55UJ6300, 55UJ6000, 55LJ540V, 55LJ5400, 55UJ630V
• OK: ODL 55650U-TIB
• Panasonic: TH-55FX580C
• Philco: PTV55U21DSWNT, PTV55U21DSGW, PTV55U21,PTV55U21DSWNC
• Toshiba: 55U4700LA, 55U4750A
• Skyworth: 55U5A, 55M9, 55E388G, 55G20, 55M5, 55G30, W55US, 55Q20200, 55G2A, 55E382W, 55W55US та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

Можлива проклейка теплопровідного скотча за запитом.

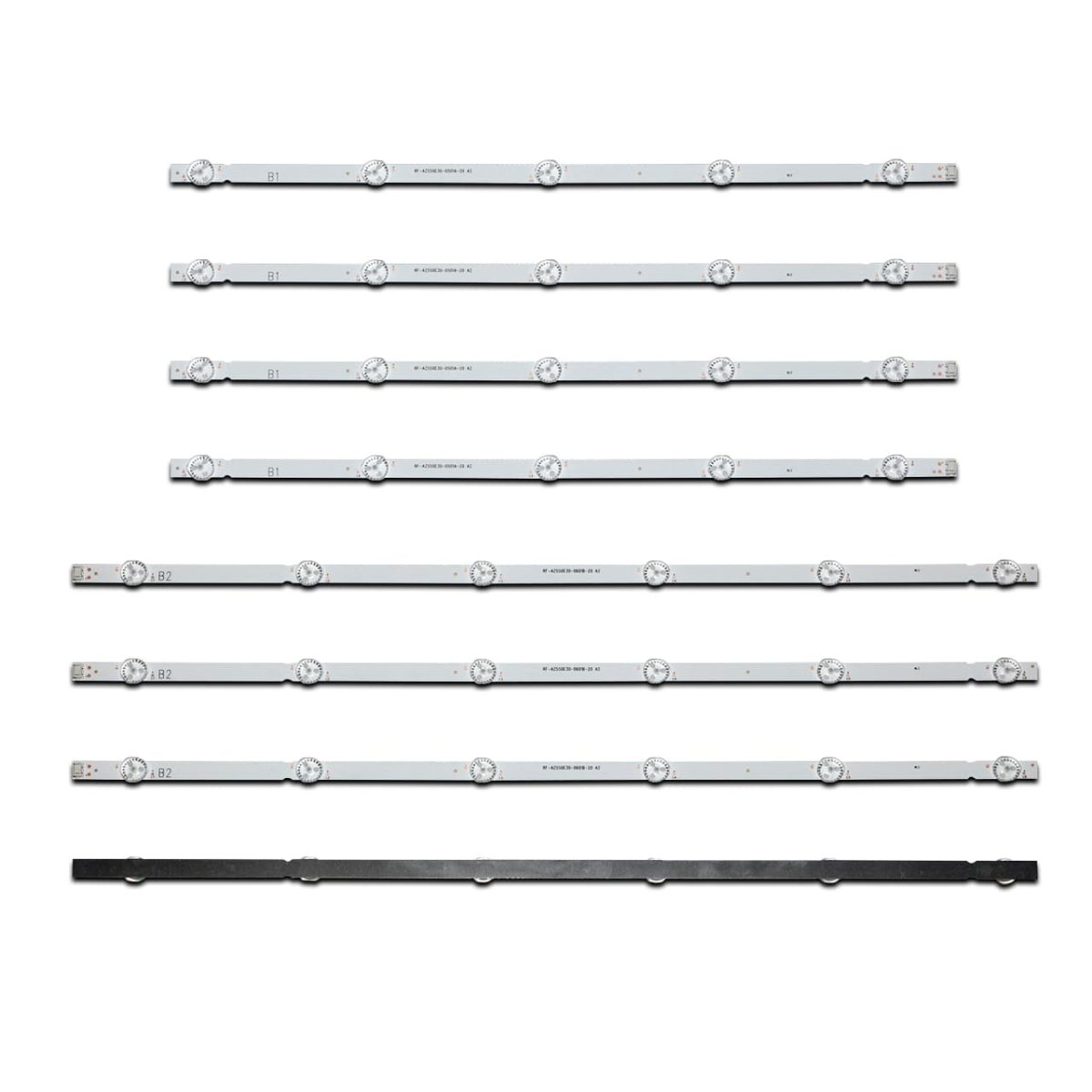

Повний комплект складається з 8-ми планок (по 4 шт. кожного виду):

• RF-AZ550E30-0501A-20 A2 B1 (RF-AZ550E30-0501A-12) – 4 шт.
• RF-AZ550E30-0601B-20 A2 B2 (RF-AZ550E30-0601B-12) – 4 шт.

Ціна вказана за повний комплект з 8-ми світлодіодних планок.
