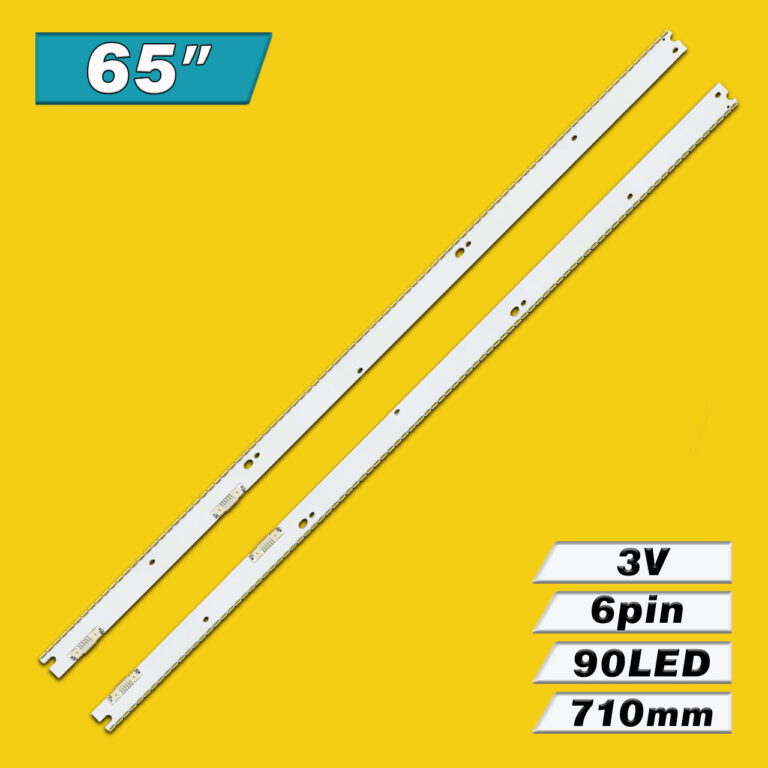

LED підсвітка TV Samsung 65″ S_KS7/7.5/8/9K_65_SFL70_L90_REV2.1 + S_KS7/7.5/8/9K_65_SFL70_R90_REV2.1 (90LED 710mm 3V, WHITE белый свет) – ціна вказана за комплект із двох світлодіодних планок L+R.
Існують схожі планки зі світлодіодами без жовтого люмінофора із синім світлом для QLED. Перевіряйте ще раз перед замовленням.
Повний комплект складається з двох планок:
- S_KS7/7.5/8/9K_65_SFL70_L90_REV2.1_160108_LM41-00265A – 1 шт.
- S_KS7/7.5/8/9K_65_SFL70_R90_REV2.1_160108_LM41-00266A – 1 шт.
Можлива проклейка теплопровідного скотча за запитом.
Комплект планок LED підсвітки S_KS7/7.5/8/9K_65_SFL70_L90/R90 характеристики:
- Маркування:
- S_KS7/7.5/8/9K_65_SFL70_L90_REV2.1_160108_LM41-00265A
- S_KS7/7.5/8/9K_65_SFL70_R90_REV2.1_160108_LM41-00266A
- Робоча напруга одного світлодіода: 3 В (White/біле світло)
- Загальна напруга групи: 45 В (6×15S1P)
- Кількість світлодіодів на кожній планці: 90 шт. (6 груп по 15 шт.)
- Висота планки (підкладка + лінза): 5 мм
- Діагональ екрану: 65″
- Довжина кожної планки: 710 мм

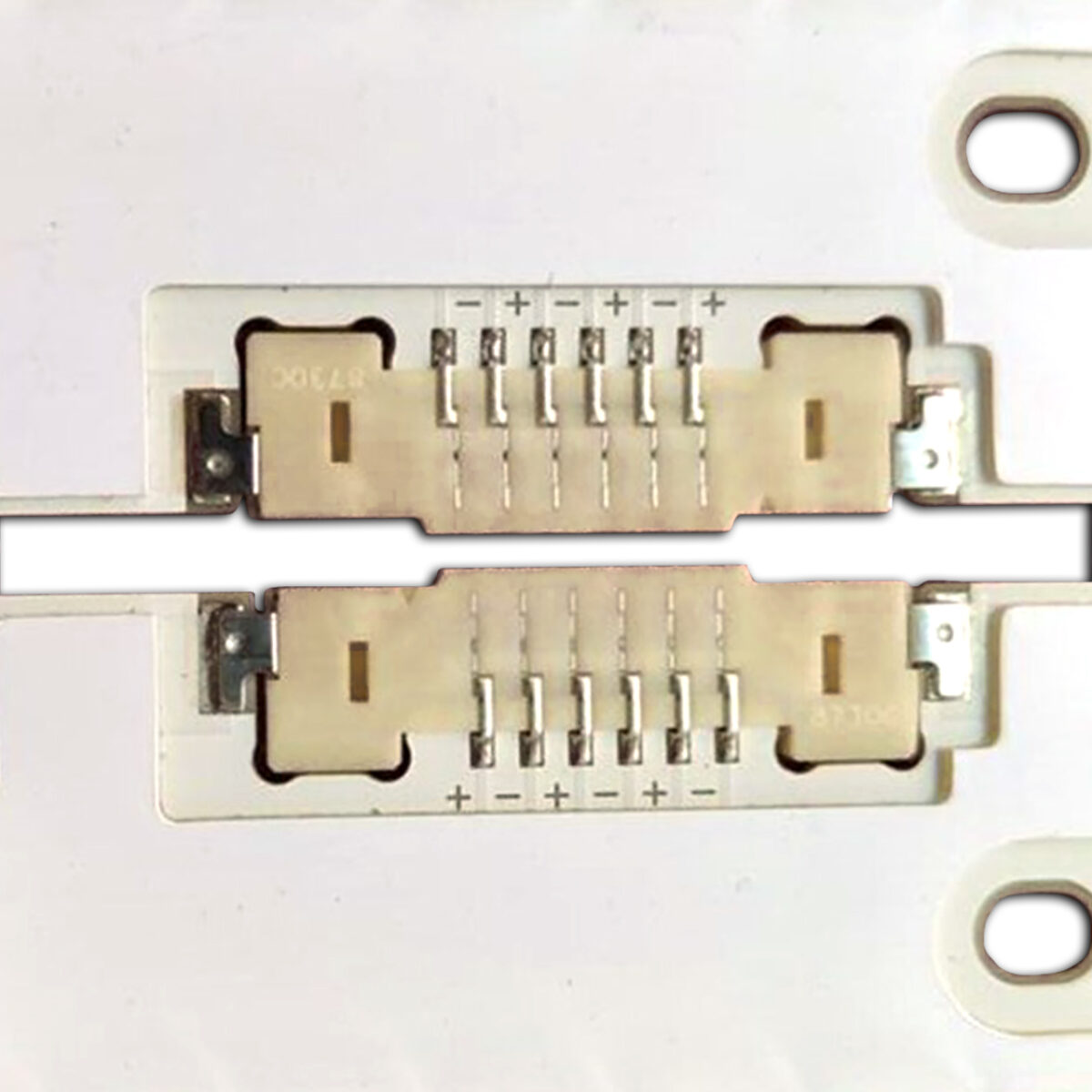

- Кількість контактів на роз’ємі: 2×6pin
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- A L тип: 10-94-109-10-106-124-10-120-107 мм
- B R тип: 107-120-10-124-106-10-109-94-10 мм
- Відстань між центрами світлодіодів: 8 мм
- Відстань між центром 1-го та останнього LED: 701 мм
- Тип світлорозсіювача: відкритий діод
- Розміри світлодіода (Д×Ш): 7×3 мм (7030)
- Ширина підкладки планок: 25 мм
- Застосування: ремонт торцевої (Edge LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги S_KS7/7.5/8/9K_65_SFL70_L90/R90:
- S-KS7/7.5/8/9K-65-SFL70-L90-REV2.1-160108 LM41-00265A
- S-KS7/7.5/8/9K-65-SFL70-R90-REV2.1-160108 LM41-00266A
- S_KS7/7.5/8/9K_65_SFL70_L90_REV2.1_160108_LM41-00277A
- S_KS7/7.5/8/9K_65_SFL70_R90_REV2.1_160108_LM41-00276A
- BN96-39379B, BN96-39380B (перевіряти наявність люмінофора або колір світла)
- LM41-00457A LM41-00458A (перевіряти наявність люмінофора або колір світла)
- BN96-39350B + BN96-39351B (перевіряти наявність люмінофора або колір світла)
- V6EB-650SMC-LED90-R0 (перевіряти наявність люмінофора або колір світла)
- V6EB-650SMD-LED90-R0 (перевіряти наявність люмінофора або колір світла)
- LM41-00457A LM41-00458A (перевіряти наявність люмінофора або колір світла)
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- CY-XK065FLAV4H
- CY-XK065FLAV2H
- CY-XK065FLLV2H
- CY-XK065FLLV3H та інших.
Сумісність з моделями телевізорів Samsung діагоналлю 65″:
- Samsung: UA65KS7300JXXZ, UA65KS7300JXZK, UA65KS8800JXXZ, UA65KS9000SXNZ, UA65KS9000WXXY, UA65KS9800JXXZ, UA65KS9800JXZK, UE65KS7000, UE65KS7000SXXH, UE65KS7000UXXC, UE65KS7000UXXU, UE65KS7000UXZT, UE65KS7002, UE65KS7002UXXH, UE65KS7005, UE65KS7005UXXE, UE65KS7080, UE65KS7080UXZG, UE65KS7090, UE65KS7090UXZG, UE65KS7500, UE65KS7500SXXH, UE65KS7500UXCE, UE65KS7500UXRU, UE65KS7500UXXC, UE65KS7500UXXU, UE65KS7500UXZF, UE65KS7500UXZT, UE65KS7502, UE65KS7502UXXH, UE65KS7505, UE65KS7505UXXE, UE65KS7580, UE65KS7580UXZG, UE65KS7590, UE65KS7590UXZG, UE65KS8000, UE65KS8000LXXH, UE65KS8000TXXC, UE65KS8000TXXU, UE65KS8000TXZF, UE65KS8000TXZT, UE65KS8000UXCE, UE65KS8000UXRU, UE65KS8000UXUA, UE65KS8002, UE65KS8002TXXH, UE65KS8005, UE65KS8005TXXE, UE65KS8080, UE65KS8080TXZG, UE65KS8090, UE65KS8090TXZG, UE65KS8500, UE65KS8500UXMI, UE65KS8500UXSQ, UE65KS8500UXTK, UE65KS9000, UE65KS9000LXXH, UE65KS9000TXXC, UE65KS9000TXXU, UE65KS9000TXZF, UE65KS9000TXZT, UE65KS9000UXCE, UE65KS9000UXRU, UE65KS9000UXUA, UE65KS9002, UE65KS9002TXXH, UE65KS9080, UE65KS9080TXZG, UE65KS9090, UE65KS9090TXZG, UE65KS9500, UE65KS9500T, UE65KS9500TXTK, UN65KS7000FXZX, UN65KS7000HXPA, UN65KS7500FXZX, UN65KS7500GXPE, UN65KS7500GXUG, UN65KS7500GXZD, UN65KS7500HXPA, UN65KS7500KXZL, UN65KS800, UN65KS8000FXZA, UN65KS8000FXZC, UN65KS800DFXZA, UN65KS850, UN65KS8500F, UN65KS8500FXKR, UN65KS8500FXZA, UN65KS8500FXZC, UN65KS850DFXZA, UN65KS9000, UN65KS9000FXZA, UN65KS9000FXZC, UN65KS9000FXZX, UN65KS9000GXPE, UN65KS9000GXZD, UN65KS9000GXZS, UN65KS9000HXPA, UN65KS9000KXZL, UN65KS900DFXZA, UN65KS9500, UN65KS9500FXZA, UN65KS9500FXZC, UN65KS950DFXZA та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
