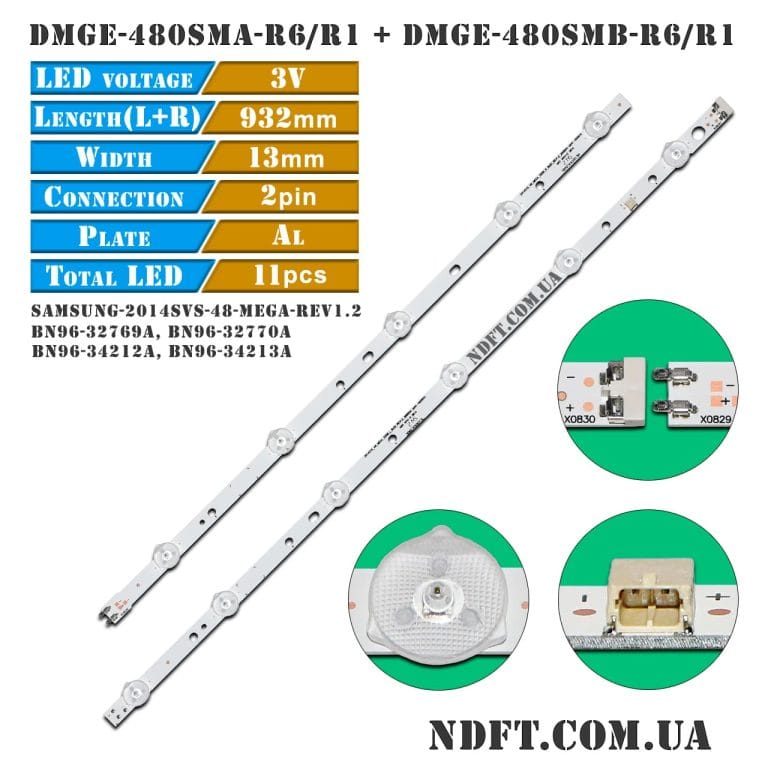

DMGE-480SMA-R6/R1 + DMGE-480SMB-R6/R1 (Samsung-2014SVS-48-MEGA-3228-L/R-6LED/5LED-REV1.2, LM41-00091E/00090Z) – Комплект LED підсвітки TV Samsung 48″

Артикул: 1460498

1300.25

1300.25 ₴

Доставка:

  • Нова пошта / кур'єр НП
  • Укрпошта
  • Самовивіз (м. Івано-Франківськ)
2 Люди зараз дивляться цей продукт!

Опис

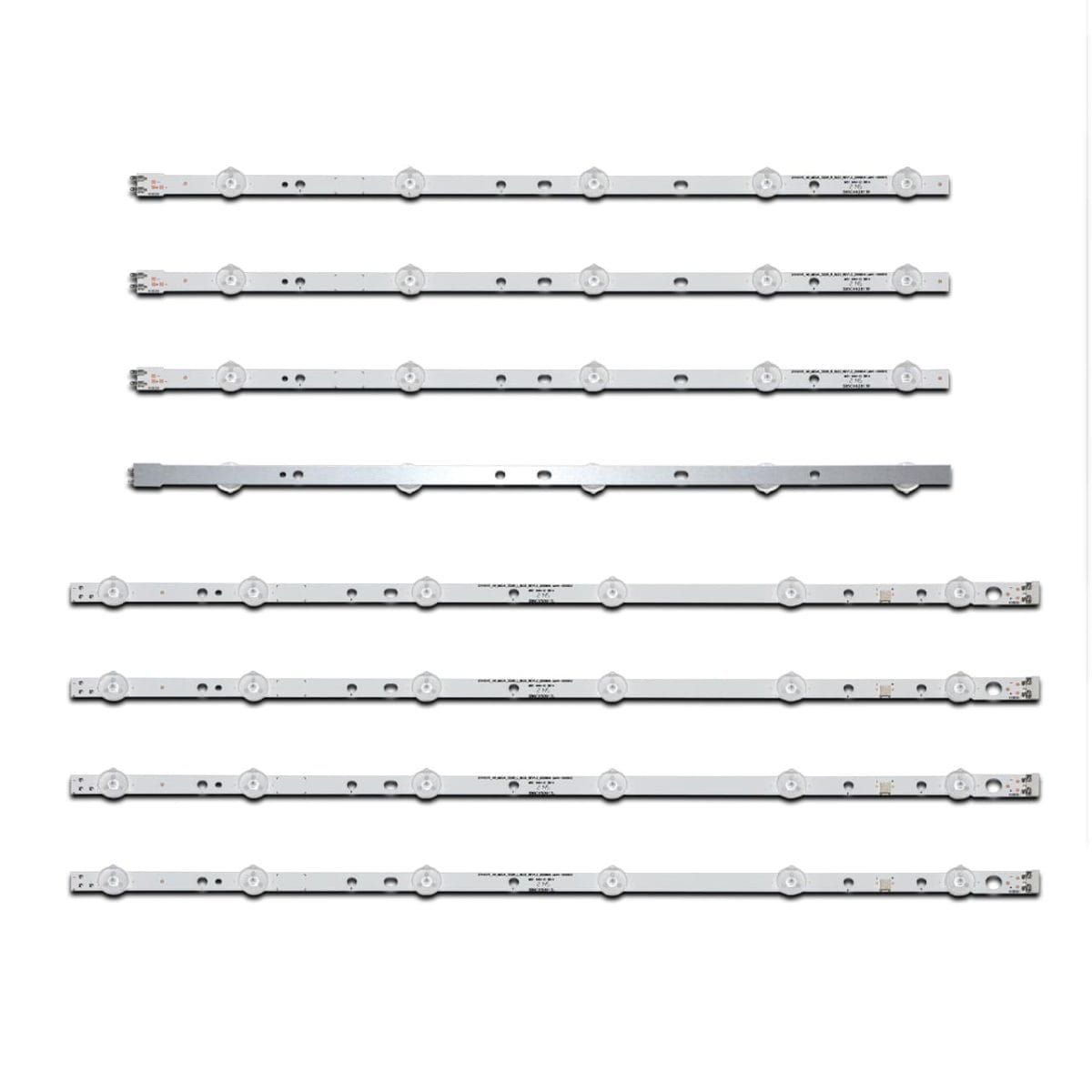

Повний комплект складається з 8-ми планок (по 4 шт. кожного виду):

  • Samsung_2014SVS_48_MEGA_3228_L_6LED_REV1.2_200904 LM41-00091E (DMGE-480SMA-R6) – 4 шт.
  • Samsung_2014SVS_48_MEGA_3228_R_5LED_REV1.2_200904 LM41-00090Z (DMGE-480SMB-R6) – 4 шт.

Ціна вказана за повний комплект з 8-ми світлодіодних планок.

Можлива проклейка теплопровідного скотча за запитом.


Комплект планок LED підсвітки Samsung 2014SVS 48 MEGA 3228 L/R 6LED/56LED REV1.2 характеристики:

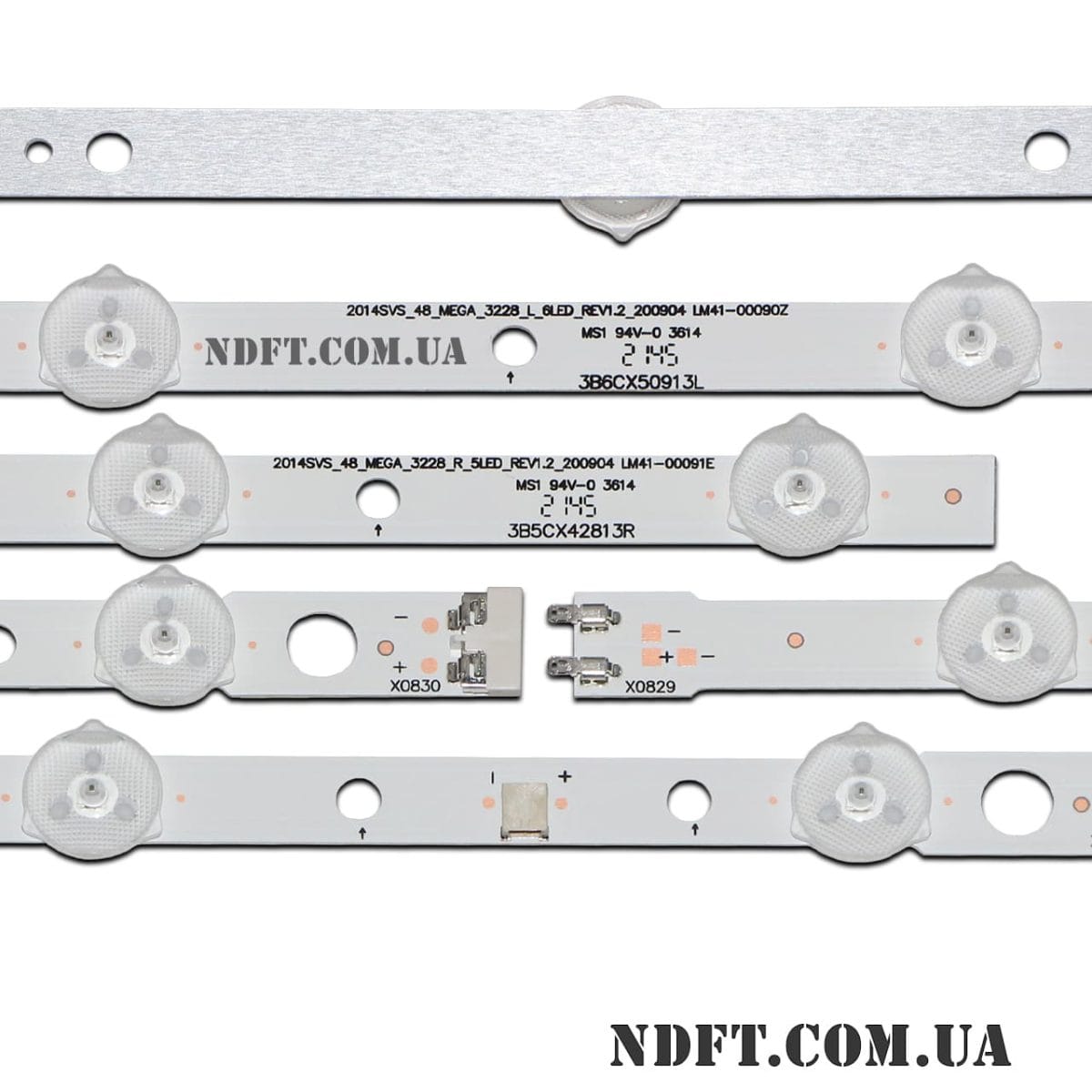

  • Маркування:
    • Samsung_2014SVS_48_MEGA_3228_L_6LED_REV1.2_200904 LM41-00091E
    • Samsung_2014SVS_48_MEGA_3228_R_5LED_REV1.2_200904 LM41-00090Z
  • Робоча напруга одного світлодіода: 3 В
  • Загальна напруга планки: 33 В (11S1P)
  • Кількість світлодіодів на кожній планці:
    • A (L) тип: 6 шт.
    • B (R) тип: 5 шт.
    • A B (L R) в сборе: 11 шт.
  • Высота планки (подложка линза): 7 мм
  • Діагональ екрану: 48″
  • Діаметр світлорозсіювача: 16 мм
  • Довжина кожної планки:
    • A (L) тип: 505 мм
    • B (R) тип: 427 мм
    • A B (L R) в сборе: 932 мм
  • Кількість контактів на роз’ємі: 2
  • Матеріал підкладки: алюміній
  • Відстань між центрами отворів для кріплення:
    • A B (L R) в сборе: 8-70-21-65-77-38-38-100-8-106-23-72-70 мм
  • Відстань між центрами світлодіодів:
    • A B (L R) в сборе: 73-91-98-94-88-90-94-98-91-73 мм
  • Відстань між центром 1-го та останнього LED: 889 мм
  • Тип світлорозсіювача: округлий
  • Ширина підкладки планок:
    • У вузькій області: 11 мм
    • У широкій області: 13 мм
  • Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
  • Гарантія: 6 міс.

Аналоги Samsung-2014SVS-48_MEGA-3228:

  • BN96-32769A, BN96-32770A
  • BN96-34212A, BN96-34213A
  • BN61-10608A
  • DMGE-480SMA-R1, DMGE-480SMB-R1
  • DMGE-480SMA-R6, DMGE-480SMB-R6
  • Samsung-2014SVS-48-MEGA-3228-L-6LED-REV1.2 LM41-00091E
  • Samsung-2014SVS-48-MEGA-3228-R-5LED-REV1.2 LM41-00090Z

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

  • CY-HH048AGLV1H
  • CY-HH048BGEV1H
  • CY-HH048AGLV2H
  • CY-HH048AGLV1V
  • CY-HH048BGEV1V
  • CY-HH048BGEV1V та інших.

Сумісність з моделями телевізорів Samsung діагоналлю 48″:

  • Samsung: UE48H4205, UE48H4273, HG48AC460KJ, UE48H4200, UE48H4203, UE48H5003AK, HG48AC460KJXXZ, HG48AC460KWXXD, HG48AC465KKXXT, HG48EC460KWXEN, LH48EBDELGW, LH48EBDNLGG, LH48EBDWLGD, LH48EBDWLGU, LH48EBDWLGW, UA48H4200AKXKE, UA48H4200AK, UA48H4200ARXZN, UA48H4200AWXAB, UA48H4200AWXMV, UA48H4203, UA48H424, UA48H4240, UA48H4250, UA48H4288A, UE48H203AG, UE48H4005, UE48H42, UE48H4200AKXKZ, UE48H4200AW, UE48H4203AK, UE48H4203AKXRU, UE48H4203AW, UE48H4273SS, UE48H4273SSXZG, UE48H5003, UE48H5003AW, UE48H5004, UE48H5203, UE48H5203AK, UE48H5204, UE48H5273, UE48J5200, UN48H4005AF, UN48H4200AFXZP, UN48H4203AFXZC, Un48h4203AG, UN48H4203AHXPA, UN48H4203AKXZL та іншими.

УВАГА:

  • Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
  • Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
  • Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
