TOT-55D2900-4X4+4X5-3030C (JL.D55041330-004ES-M, JL.D55051330-004ES-M REV.V2, GIC55LB124_LED3030F2.1D_V0.4) – Комплект LED підсвітки TV 55″

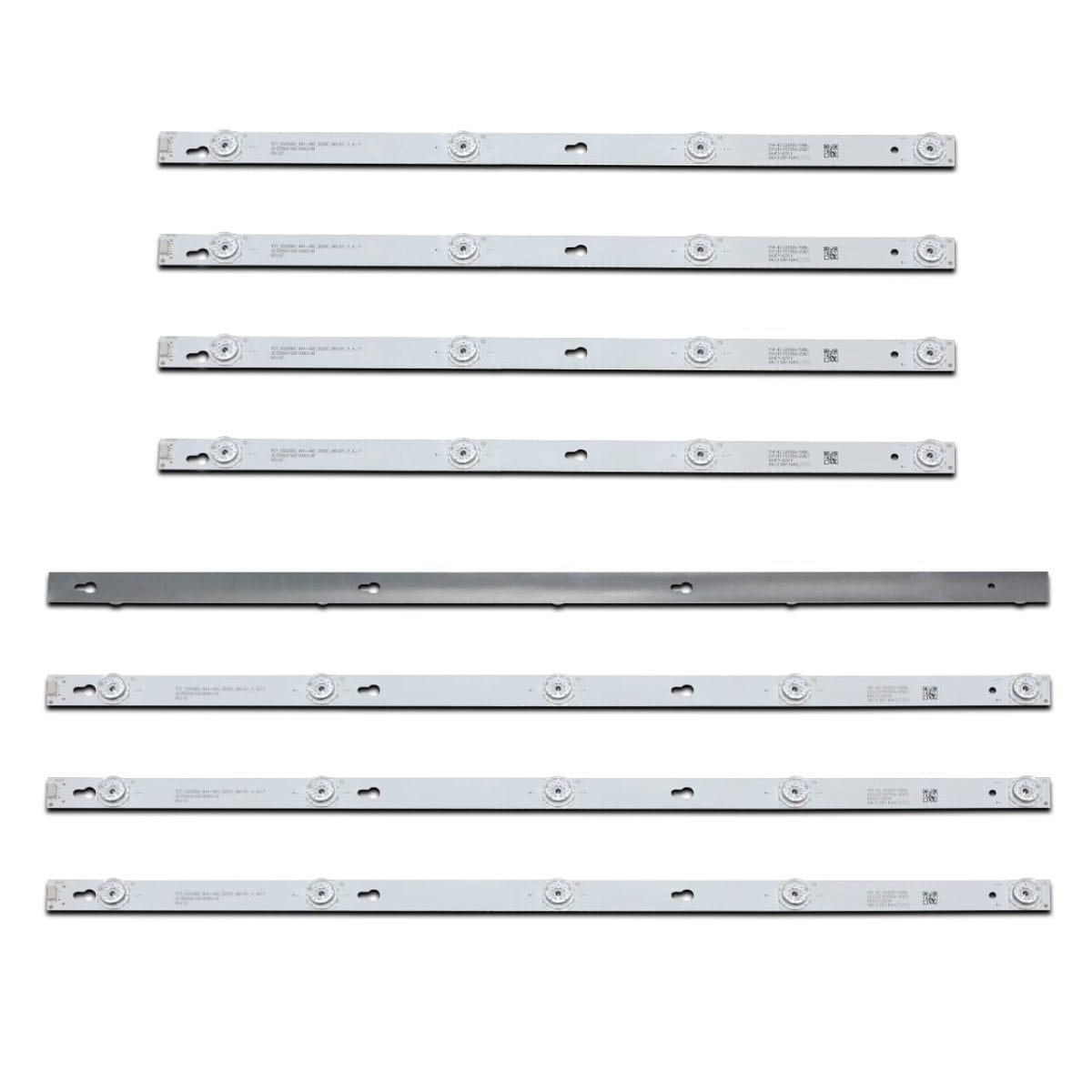

Повний комплект складається з 8-ми планок (по 4 шт. кожного виду):

• TOT-55D2900 55HR330M04A8 (JL.D55041330-004ES-M REV.V2) – 5 шт.
• TOT-55D2900 55HR330M04B8 (JL.D55051330-004ES-M REV.V2) – 5 шт.

Ціна вказана за повний комплект з 8-ми світлодіодних планок.

Можлива проклейка теплопровідного скотча за запитом.

Комплект планок LED підсвітки TOT-55D2900 характеристики:

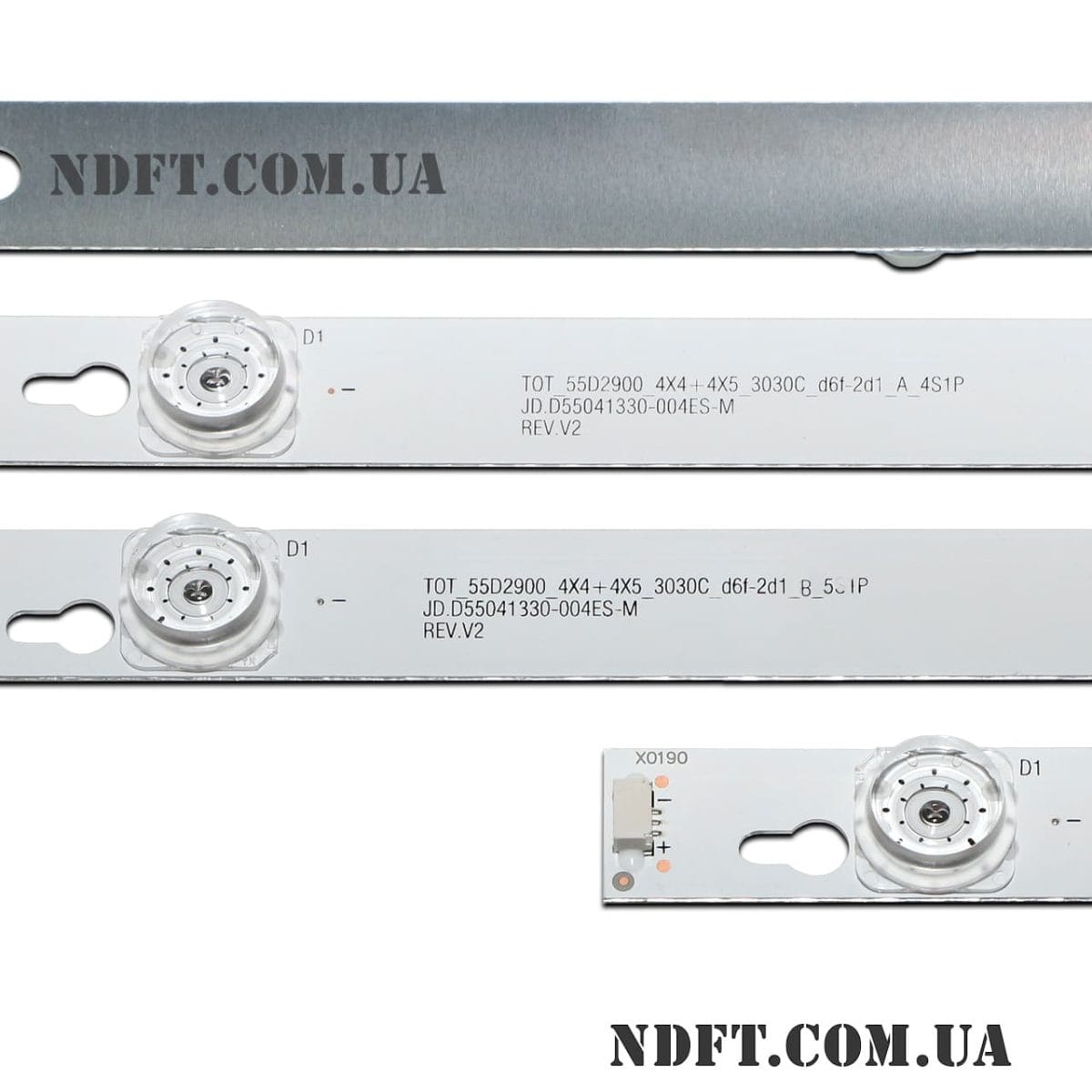

• Маркування:
  • TOT_55D2900_4X4+4X5_3030C_d6t-2d1_A_4S1P
  • TOT_55D2900_4X4+4X5_3030C_d6t-2d1_B_5S1P
  • JL.D55041330-004ES-M REV.V2
  • JL.D55051330-004ES-M REV.V2
  • YHF-4C-LB5504-YH06J
• Робоча напруга одного світлодіода: 6 В
• Загальна напруга планки:
  • A тип: 30 мм (5S1P)
  • B тип: 24 мм (4S1P)
• Висота планки (підкладка + лінза): 9 мм
• Діагональ екрану: 55″
• Діаметр світлорозсіювача: 17 мм
• Довжина кожної планки:
  • A тип: 535 мм
  • B тип: 424 мм
• Кількість контактів на роз’ємі: 3
• Кількість світлодіодів на кожній планці:
  • A тип: 5 шт.
  • B тип: 4 шт.
• Матеріал підкладки: алюміній
• Відстань між центрами отворів для кріплення:
  • A тип: 151-168-165 мм
  • B тип: 202-170мм
• Відстань між центрами світлодіодів:
  • A тип: 111-127-127-122 мм
  • B тип: 127-127-122 мм
• Відстань між центром 1-го та останнього LED: 375/486 мм
• Тип світлорозсіювача: увігнутий
• Ширина підкладки планок: 18 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги TOT-55D2900:

• JD.D5504130-004ES-M REV.V2, JD.D5505130-004ES-M REV.V2
• GIC55LB124_LED3030F2.1D_V0.4_20180717, GIC55LB125_LED3030F2.1D_V0.4_20180717
• 4C-LB5504-HR22J, 4C-LB5505-HR22J
• 4C-LB5504-HR21J, 4C-LB5505-HR21J
• 55HR330M04B8, 55HR330M05A8 V0
• 55HR330M05A9, 55HR330M04B9
• 55HR330M05A6, 55HR330M04B6 V4
• 08-55D2900-LPN002A, 08-55D2900-LPN003A
• TOT_55D2900_4X4+4X5_3030C_d6f-2d1_A_4S1P
• TOT_55D2900_4X4+4X5_3030C_d6f-2d1_B_5S1P
• YHB-4C-LB5505-YH06J, YHB-4C-LB5505-YH01J, YHB-4C-LB5504-YH06J, YHB-4C-LB5504-YH01J, 4C-LB5505-HR06J, 4C-LB5505-HR04J, 4C-LB5505-HR03J, 4C-LB5504-HR14J, 4C-LB5504-HR08J, 4C-LB5504-FF02J, YHF-4C-LB5505-YH01J, YHF-4C-LB5504-YH01J, 55HR330M04A6, 55HR330M04A8, 55HR330M05A9, 55HR330M05B9, HR-37910-00065, HR-38709-16370, HR-38709-16377, LD6RC2U5-D-K, 4C-LB5504-HR07, 4C-LB5505-HR07, 4C-LB5504-HR02J, 4C-LB5505-HR02J, 4C-LB5505-HR23J, 4C-LB5504-HR25J, 4C-LB5505-HR25J, 4C-LB5504-YH07J, 4C-LB5505-YH07J, 4C-LB5504-ZM06J, 4C-LB5505-ZM06J

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• LVU550ND1L
• LVF550ND1L
• LVU550CS0T та інших.

Сумісність з моделями телевізорів діагоналлю 55″:

• Hitachi: CDH-LE554K, CDH-LE554KSMART12
• RCA: L55PXD, L55PXULTRAHD
• TCL: L55P2-UD, B55A658U, 55S401, 55S401TCAA, 55S401THAA, 55S405, 55S405LAAA, 55S405LEAA, 55S405TBBA, 55S405TBCA, 55S405TEAA, 55S405TJAA, 55S405TKAA, 55S405TMAA, D55A620U, L55P2-UD, U55P6006, U55P6066, L55E5800A, L55S4900FS, D55A630U, D55A730U, D55A660U, B55A858U, L55F3800A, 55UT6006, U55P6046, U55P6016, 55AS5500, B55A558U, D55A810, 55S05TBBA, 55S403, 55US57, 55US5800, LED55D2900S
• Thomson: 55UC6316/6406, 55UC6326, 55UC6316, 55UC6006, 55UC6416, 55UC6586, 55UC6306, 55UC6426, 55UC6406, 55UC6306X1
• Toshiba: 55U6700 та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
