V5DF-430DCA-R1 + V5DF-430DCB-R1 (S_5J55_43_FL L7/R4 REV1.1, BN96-36336A, BN96-36337A, LM41-00117W, LM41-00117X) – Комплект планок LED подсветки для телевизоров Samsung 43″

Комплект планок LED підсвітки V5DF-430DCA-R1 + V5DF-430DCB-R1 характеристики:

• Маркування:
  • V5DF-430DCA-R1 (BN96-36336A)
  • V5DF-430DCB-R1 (BN96-36337A)
• Робоча напруга одного світлодіода: 3 В
• Загальна напруга планки: 33 В (11S1P)
• Висота планки (підкладка + лінза): 7 мм
• Діагональ екрану: 43″
• Діаметр світлорозсіювача: 19 мм
• Довжина кожної планки:
  • A (L) тип: 593 мм
  • B (R) тип: 316 мм
  • A+B (L+R) у зборі: 888 мм
• Кількість контактів на роз’ємі: 2
• Кількість світлодіодів на кожній планці:
  • A (L) тип: 7 шт.
  • B (R) тип: 4 шт.
  • A+B (L+R) у зборі: 11 шт.
• Матеріал підкладки: фольгований текстоліт
• Відстань між центрами отворів для кріплення:
  • A (L) тип: 402 мм
  • B (R) тип: 140 мм
• Відстань між центрами світлодіодів:
  • A+B (L+R) тип: 71-85-86-86-76-76-86-86-85-71 мм
• Відстань між центром 1-го та останнього LED: 810 мм
• Тип світлорозсіювача: округлий
• Ширина підкладки планок:
  • У вузькій області: 12 мм
  • У широкій області: 14 мм
• Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
• Гарантія: 6 міс.

Аналоги V5DF-430DCA-R1 + V5DF-430DCB-R1:

• S_5J55_43_FL_L7_REV1.1_150108_LM41-00117X
• S_5J55_43_FL_R4_REV1.1_150108_LM41-00117W
• S-5J55-43-FL-R4-REV1.1-150108 LM41-00117W
• S-5J55-43-FL-L7-REV1.1-150108 LM41-00117X
• BN41-02407A (міст сполучний)

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

• CY-GJ043BGAV9H, T430HVF01.0, T430HVN01.6, T430HVN016, GJ043BGA-B1, GJ043BGA-B2, GJ043BGAB1, GJ043BGAB2, CJ043BGA-B1 та інших.

Сумісність з моделями телевізорів Samsung діагоналлю 43″:

• Samsung: UE43J5600AW, UE43J5088AU, UE43J5500AK, UE43J5500AU, UE43J5500AW, UE43J5502, UE43J5502AK, UE43J5502AU, UE43J5502AW, UE43J5550, UE43J5550SU, UE43J5572SU, UE43J5600AK, UE43J5605AK, UE43J5670SU, HG43ED690A, HG43ED690M, UA43J5100, UE43J5572, UE43J5600, UE43J5500, HG43ED690ACREN, HG43ED690ACRXU, HG43ED690MBXEN, HG43ED690MBXXU, UE43J5500AKXXU,  UE43J5572UXXH, UE43J5605AKK, UE43J5670, UE43J5570, UA43J5100A та іншими.

УВАГА:

• Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
• Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

Можлива проклейка теплопровідного скотча за запитом.

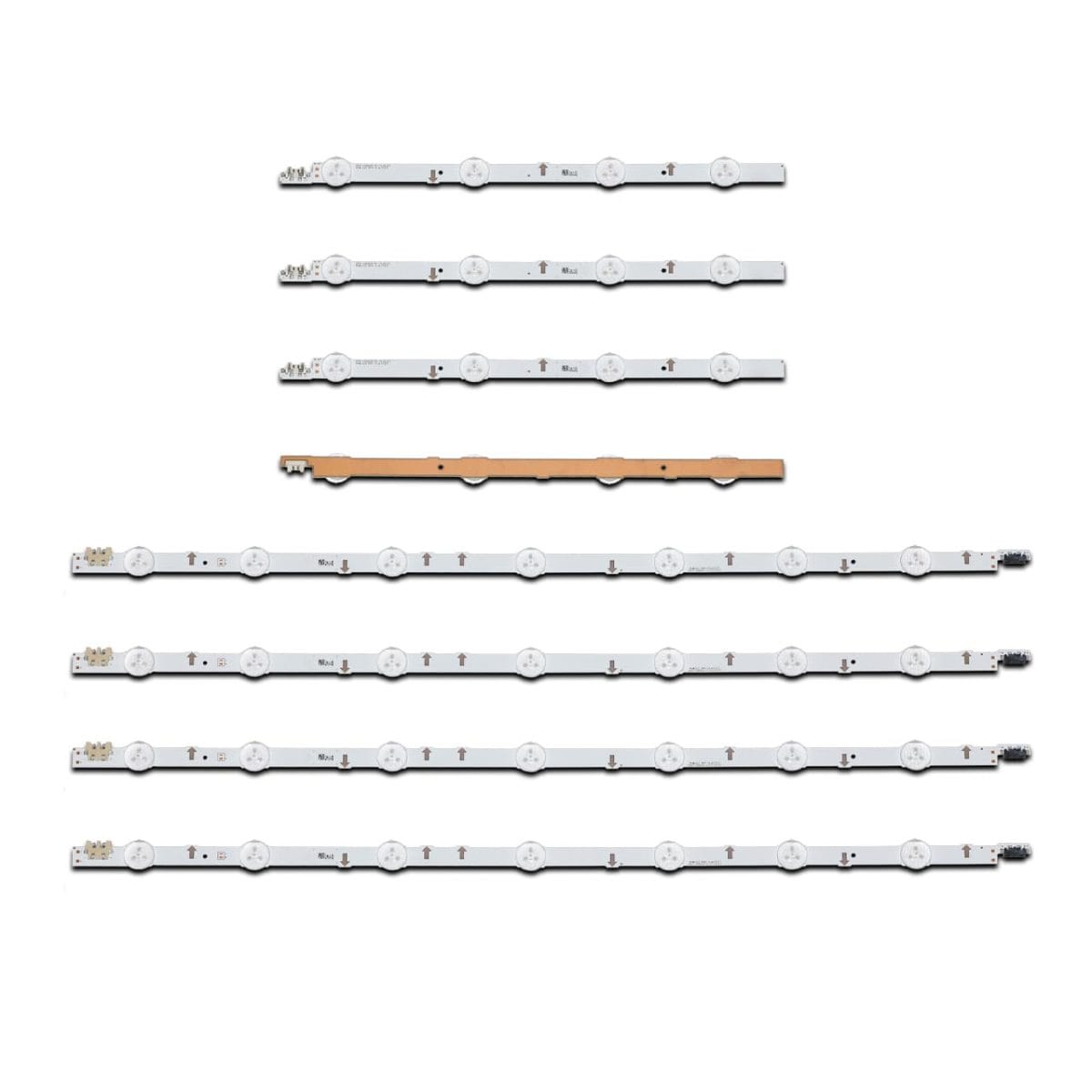

Повний комплект складається з 8-ми планок (по 4 шт. кожного виду):

• V5DF-430DCA-R1 (BN96-36336A, S_5J55_43_FL_L7_REV1.1_150108_LM41-00117X) – 4 шт.
• V5DF-430DCB-R1 (BN96-36337A, S_5J55_43_FL_R4_REV1.1_150108_LM41-00117W) – 4 шт.

Ціна вказана за повний комплект з 8-ми світлодіодних планок.
