Модуль заряджання та захисту 1A Li-ion на TP4056 micro-USB

Модуль зарядки і захисту Li-ion на TP4056 характеристики:

• Напруга живлення +4,5 … + 8,0 В (при напрузі понад 5,5 В потрібне додаткове охолодження)
• Струм заряду 1000 мА, (струм задається резистором Rprog на другий ніжці
• Напруга відсічення заряду: 4,2 В
• Обмеження струму короткого замикання: 3 А
• Напруга відключення глибокого розряду: 2,4 В

Додатково на платі присутні:

• Світлодіод процесу заряду
• Світлодіод закінчення заряду
• Роз’єм живлення micro-USB

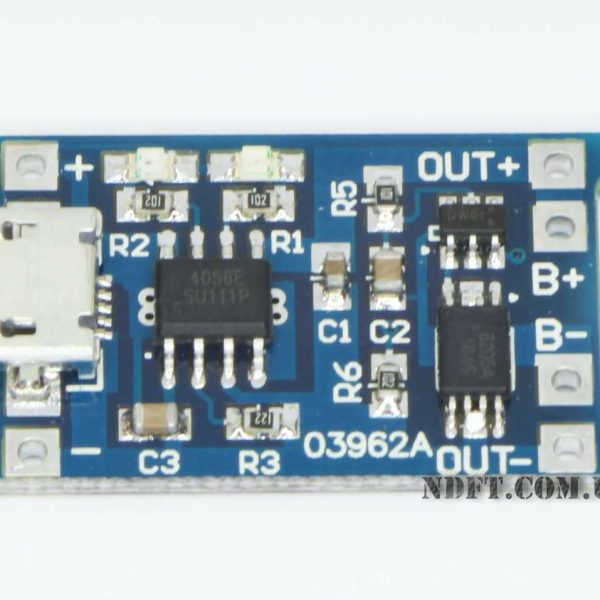

Плата модуля зарядки і захисту Li-ion заснована на мікросхемі-контролері зарядки TP4056, а також мікросхемі захисту DW01 і здвоєного ключа ML8205A.
Аналогами TP4056 є (TP4054, EC49016, CYT5026, MCP73831, LTC4054, TB4054, TP4054, SGM4054, ACE4054, LP4054, U4054, BL4054, WPM4054, HX6001, LC6000, U4054, BL4054, WPM4054, IT4504, Y1880, PT6102, PT6181, VS6102, LN5060, CX9058, EC49016, CYT5026, Q7051)
Перелік струмозадающих резисторів:

• 1000 мА — 1,2 кОм
• 500 мА — 2,4 кОм
• 200 мА — 4,7 кОм
• 100 мА — 10 кОм
• 50 мА — 20 кОм
