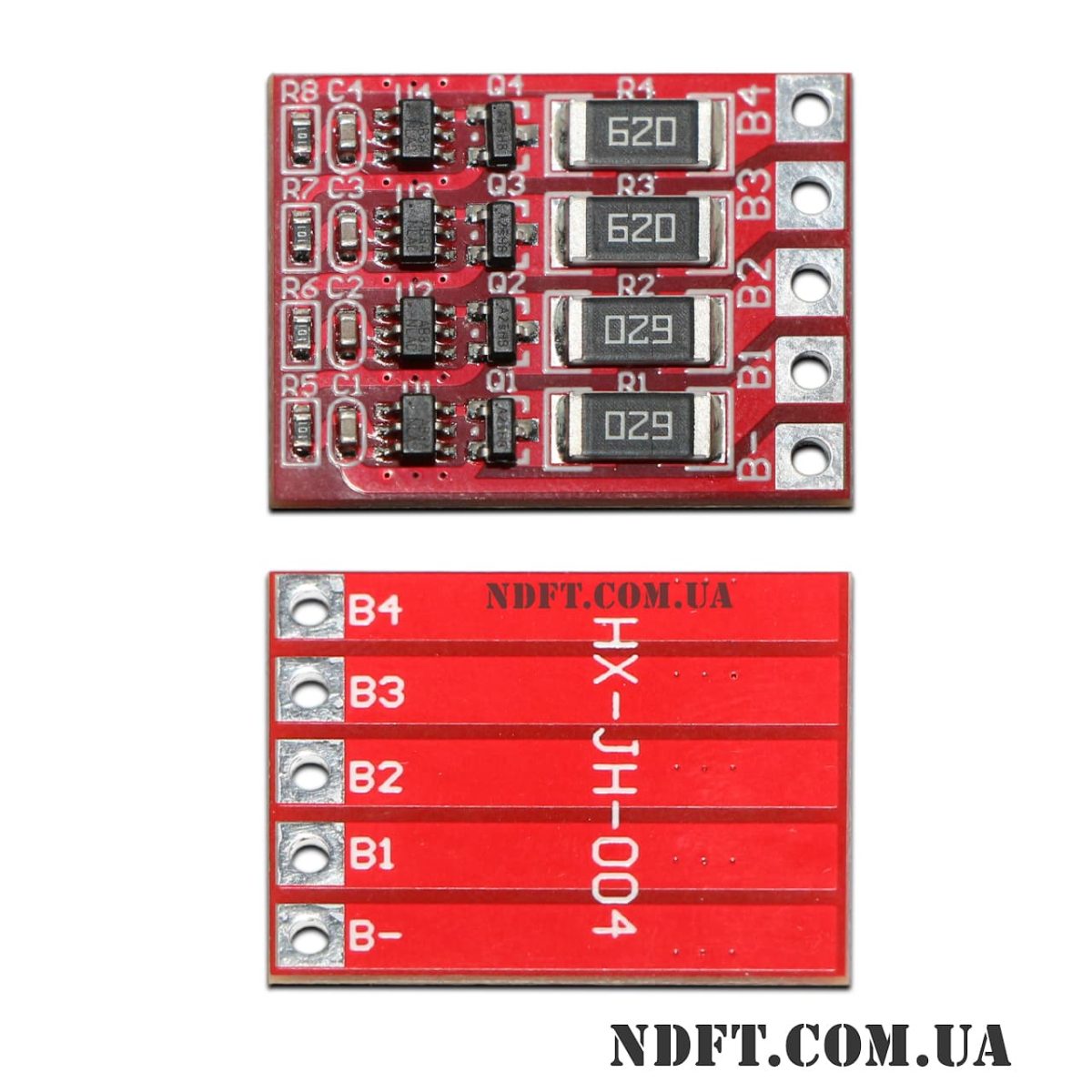

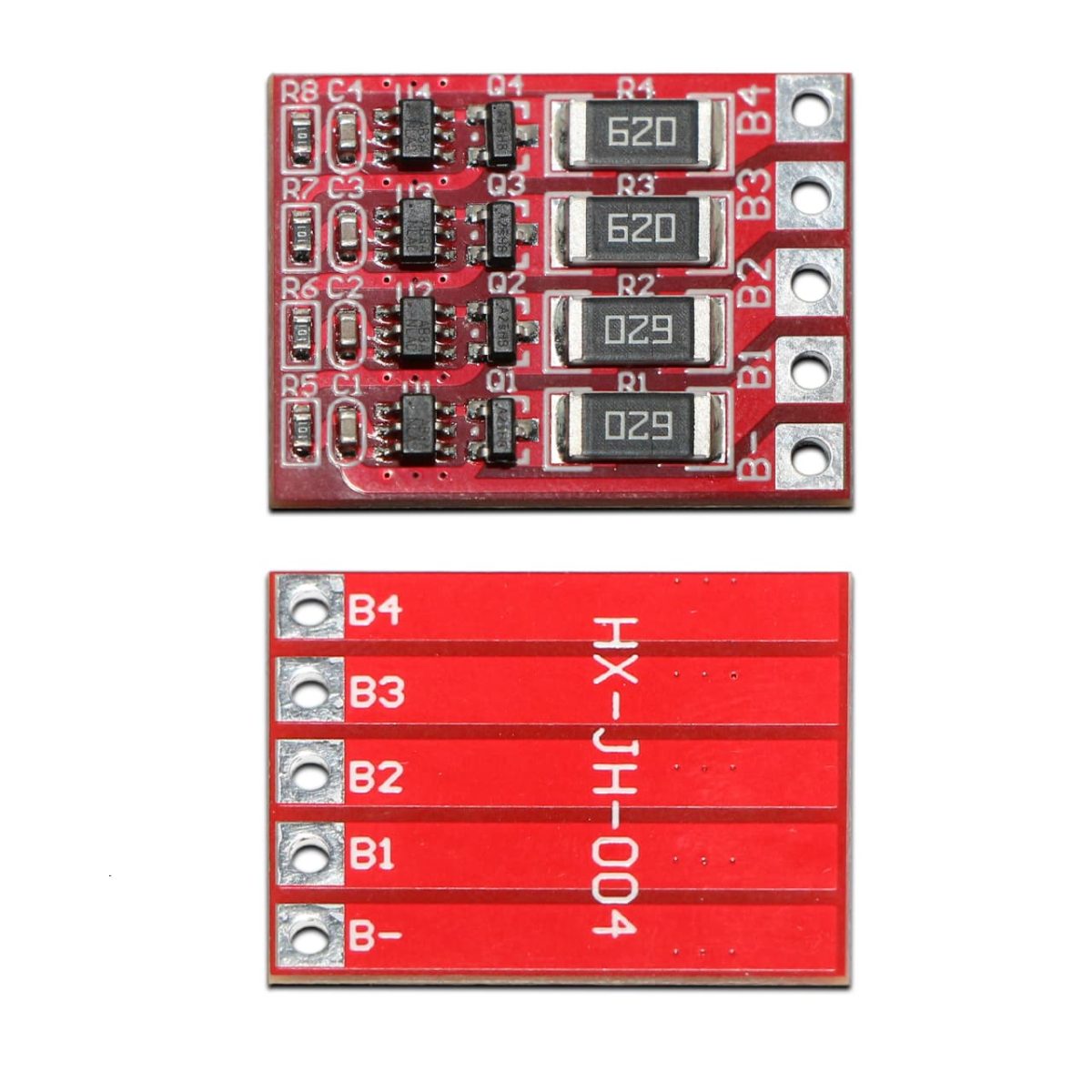

Модуль балансування LiFePO4 1-4S 3,2V 60mA на HY2212-AB3A (HX-JH-004)

Функція балансування послідовно з'єднаних акумуляторів (АКБ) або секцій з них полягає у вирівнюванні напруги на кожному окремому осередку до однакового значення шляхом вимірювання значень цієї напруги на сусідніх осередках.

Балансир АКБ розряджає заряджений акумулятор, якщо напруга на ньому вища, ніж на сусідньому осередку або секції, надлишок енергії розсіюється на резисторах модуля балансування. Процес балансування відбувається як під час заряду акумуляторів, так і під час розряду, при цьому сам балансир не обмежує струм зарядки/розрядки АКБ.

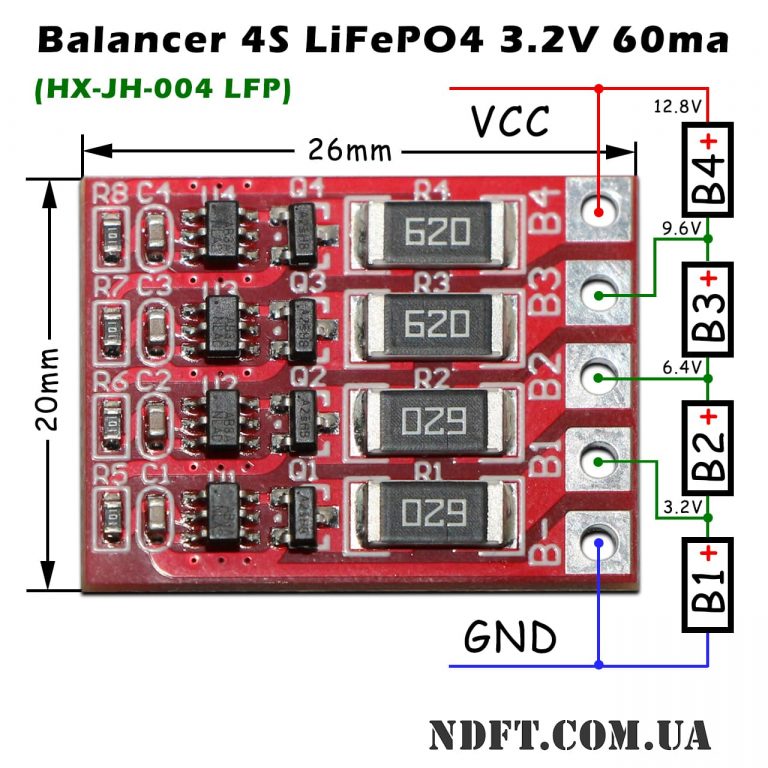

Характеристики модуля пасивного балансира HX-JH-004 LFP:

• Маркування: HX-JH-004
• Тип BMS: пасивний балансир
• Силові транзистори: HM2302A (A2SHB)
• Контролер: Hycon HY2212-AB3A
• Технологія АКБ: LiFePO4
• Кількість осередків: 1…4
• Напруга виявлення перерозрядки 1S: 3,2 В (12,8 В для 4S)
• Верхній поріг напруги балансування 1S: 3,6 В (14,4 В для 4S)
• Балансувальний струм на канал: 60 мА
• Функції: балансування
• Діапазон робочих температур: -40…+85°C
• Габаритні розміри (Д×Ш×В): 26×20×2 мм

Резисторы модуля HX-JH-004 для LiFePO4 на 62 Ом можуть нагріватися в процесі роботи, але не вище робочої температури, в деяких випадках для них можна встановити алюмінієвий радіатор. Якщо потрібно збалансувати більше чотирьох секцій АКБ, можна скласти ланцюжок з кількох модулів балансування.
