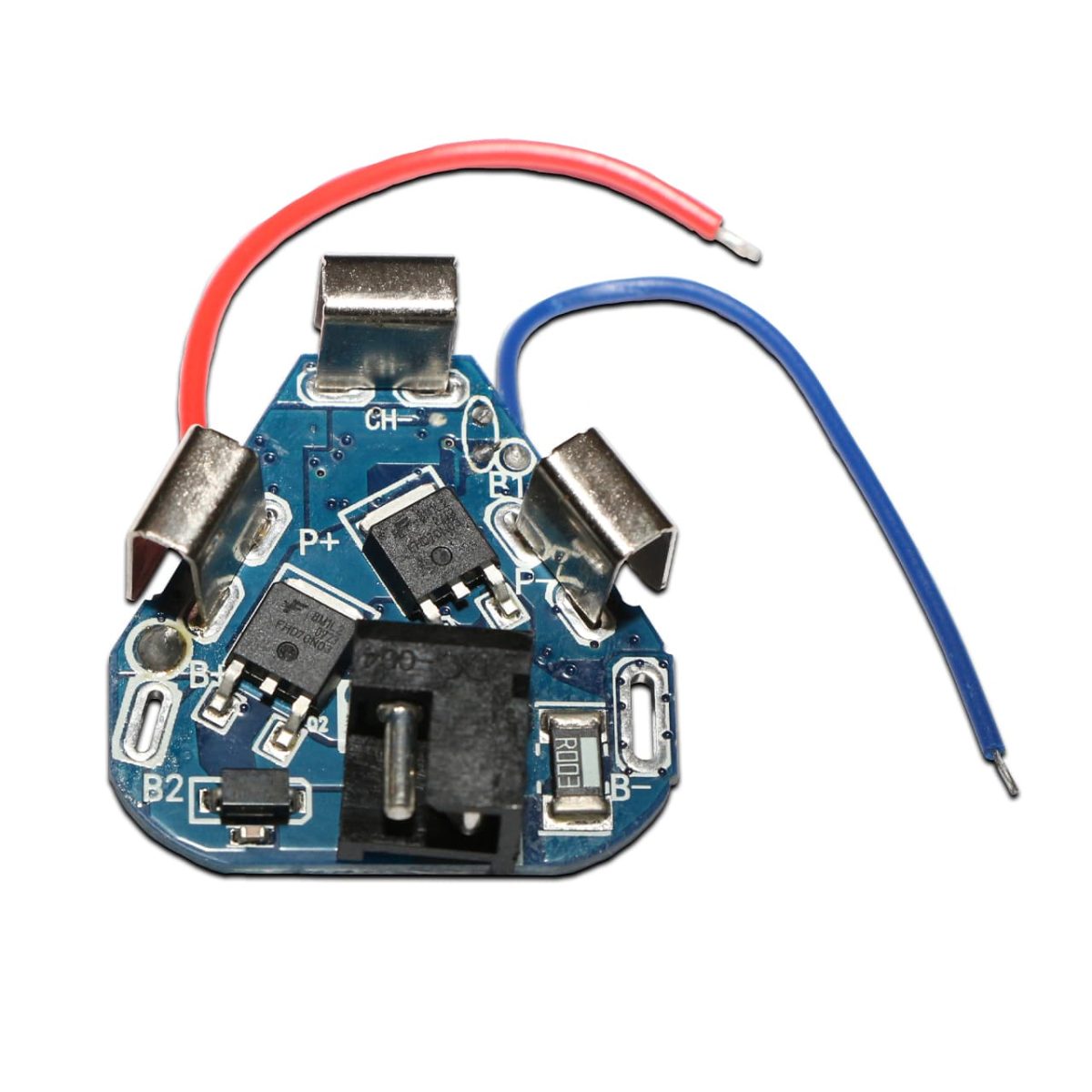

Модуль BMS 3S 30A 12.6V Li-Ion 18650 з термодатчиком (LIY0UDZ LY7303 REV:B1) для електроінструменту, шуруповерта, дриля

Характеристики модуля захисту BMS 3S 30A 12.6V Li-Ion 18650 із термодатчиком LIY0UDZ LY7303 REV:B1:

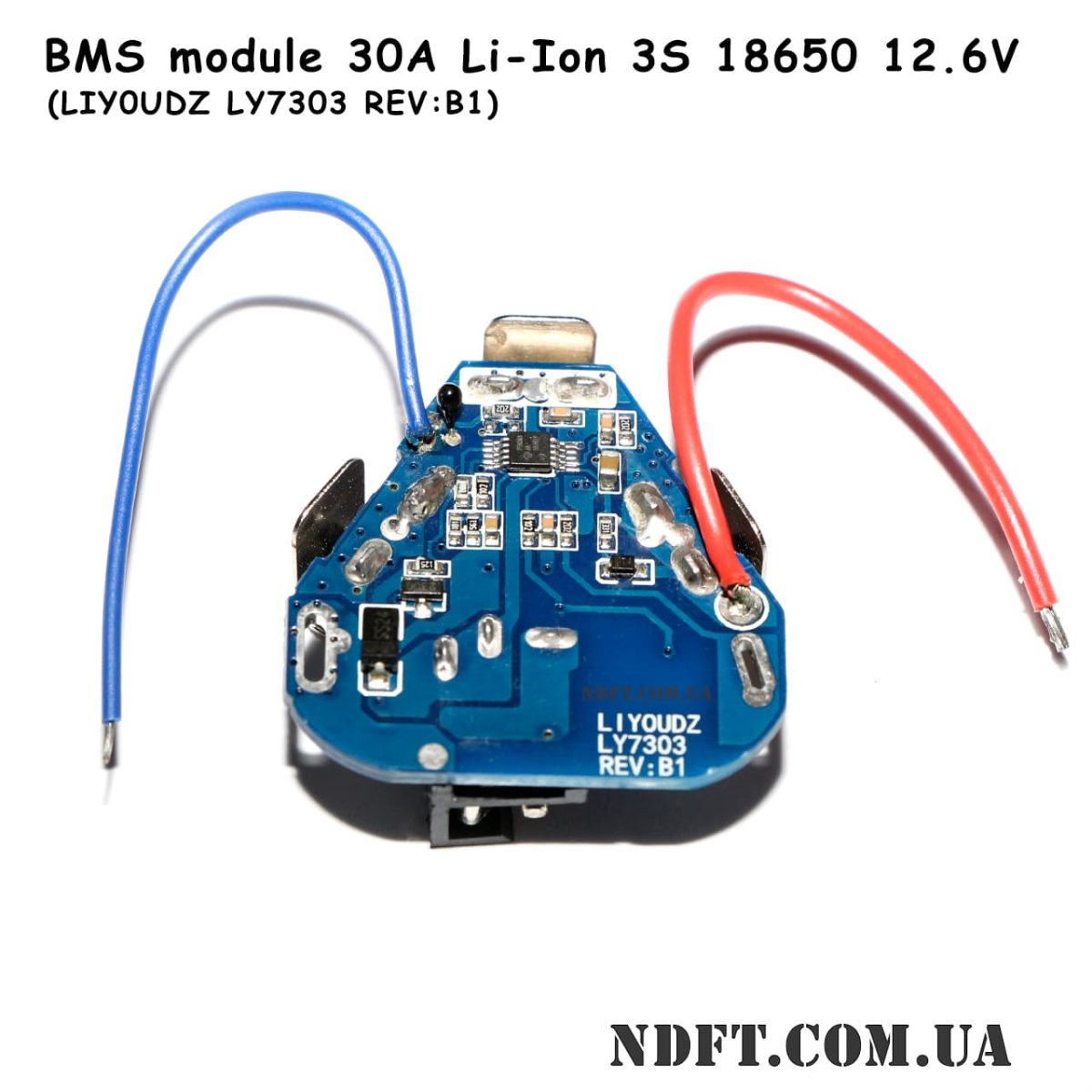

• Маркування: LIY0UDZ LY7303 REV:B1
• Діапазон робочої напруги: 7,50…12,6 В
• Напруга заряджання 3S: 12,6 В (4,2 В на АКБ)
• Максимальний струм зарядки: 2 А
• Тип акумуляторів: Li-ion 18650 3,6 В
• Максимальний ток навантаження: 30 А
• Термодатчик: так
• Коннектор живлення: DC-jack 5.5×2.1mm
• Функції захисту:
  • від перезаряду: 12,6 В (4,2 В на АКБ)
  • від глибокого розряду: 7,50 В (2,5 В на АКБ)
  • від короткого замикання
  • від перевантаження по струму
  • від перегріву
• Габаритні розміри (Д×Ш×В): 37×34,3×8 мм
• Застосування:
  • DIY-пристрої
  • електроінструмент (дрелі, шуруповерти та інші)
  • повербанки

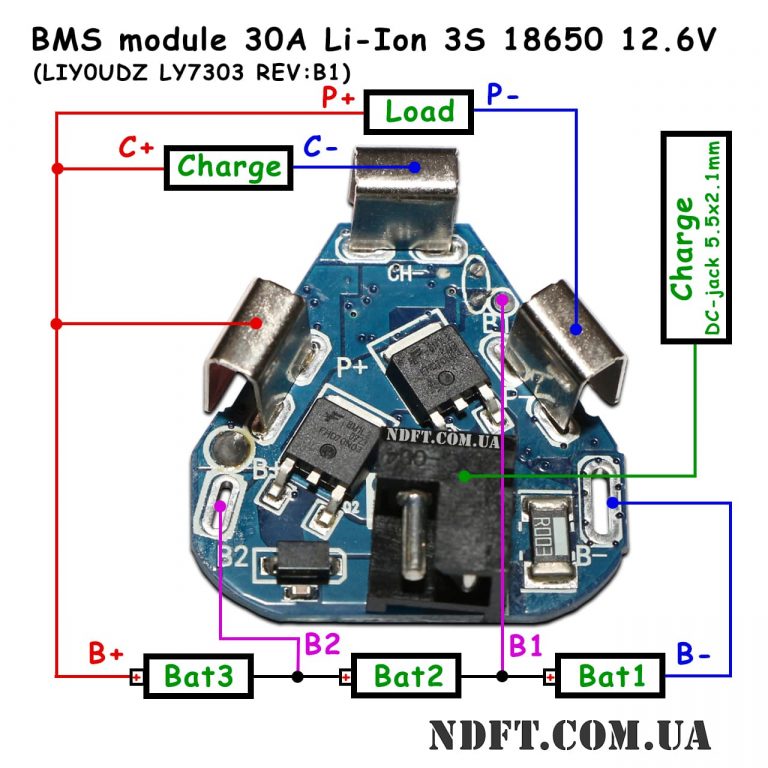

Призначення контактів модуля захисту BMS 3S 30A 12.6V Li-Ion 18650 з термодатчиком:

• «B+»/«P+»: «+» останнього акумулятора/ навантаження/ зарядного пристрою
• «B-»: «–» першого акумулятора
• «P-»: «–» навантаження
• «CH-»: «–» зарядного пристрою
• «B1»: «+» 1-го акумулятора і «-» 2-го акумулятора
• «B2»: «+» 2-го акумулятора і «-» 3-го акумулятора
