Модуль BMS 3S 40A Rev2.3 захист, балансир Li-ion/Li-pol (HW-288) – Контролер заряду-розряду

Артикул: 1500037

130.20

130.20 ₴
130.20 ₴
130.20 ₴

Доставка:

  • Нова пошта / кур'єр НП
  • Укрпошта
  • Самовивіз (м. Івано-Франківськ)
1 Людина зараз дивиться цей продукт!

Опис

BMS (Battery Management System) – це електронна плата або модуль, який встановлюються для незахищених акумуляторів (або на збірки з акумуляторів) для контролю заряду/розряду та моніторингу стану АКБ:

  • контроль температури
  • кількість циклів заряду/розряду
  • захист складових елементів батареї

Плата або модуль захисту BMS забезпечує індивідуальний контроль за напругою та опором кожного акумулятора, а також рівномірно розподіляє струм заряду між кожним осередком в акумуляторній збірці під час заряду, стежить за струмом заряду, вимірює втрату ємності кожного акумулятора, гарантує безпечне підключення.

BMS плати відрізняються один від одного розміром, параметрами, кількістю акумуляторів, що підключаються. Принцип роботи захисту в BMS модулях полягає в моніторингу за напругою на кожному АКБ і якщо якийсь елемент перевищить поріг спрацьовування, то BMS відключить такий акумулятор від зарядки або навантаження, таким чином збереже його властивості. Також ці плати BMS можуть бути з балансуванням, яке необхідне при послідовному підключенні більше одного акумулятора або осередка послідовно. При виборі плати модуля захисту BMS необхідно звертати увагу на струм, який може витримувати плата.

BMS контролер 3S 40A rev2.3 (HW-288) має функцію балансування і керує процесом рівномірного заряду/розряду та захистом для кожного послідовно підключеного акумулятора у складанні з 3-х осередків Li-ion/Li-pol формату 18650, 26650 або інших з аналогічною напругою зарядки до 4,2 В.

Плата розрахована на струм до 40 А для використання у високострумових зборках.

Дані плати модуля 3S 40A rev2.3 (HW-288) добре підходять для обробки електроінструментів на живлення від літієвих акумуляторів.

Після спрацьовування захисту BMS модуля від перевантаження, наприклад при використанні живлення електроінструменту, для прискорення самовідновлення радять використовувати додатковий резистор на 10 кОм між контактними майданчиками "0V" і "-".

Після спрацювання захисту модуля BMS від короткого замикання плата самовідновлюється через певний час.

При максимальному робочому струмі розряду 40 А рекомендується використовувати додаткове охолодження у вигляді радіатора.

Примітка:

  • Використовуйте однотипні акумулятори, бажано однієї партії та року випуску
  • Перед встановленням АКБ збалансуйте їх шляхом замикання всіх мінусових контактів між собою, а плюсових між собою
  • Підключення акумуляторів до контактів контролера проводиться в суворій послідовності: 1) спочатку 0, 2) потім 4,2, 3) 8,4, 4) 12,6 при порушенні даної вимоги BMS працювати не буде
  • Після складання, підключіть відповідний зарядний пристрій до BMS для його активації
  • Під відповідний струм потрібно використовувати якісний монтажний провід
  • Не допускайте короткого замикання під час монтажу акумуляторів

Технічні характеристики 3S 40A rev2.3 (HW-288):

  • Число осередків збірки: 3S
  • Тип хімії акумулятора:
    • Li-ion
    • Li-pol
  • Діапазон напруги зарядного пристрою (3S): 12,6…13,5 В
  • Максимальний струм заряду: 20A
  • Максимальний робочий струм розряду: 40 А
  • Максимальний піковий струм розряду: 50 А (короткочасно)
  • Струм холостого ходу: 5…9 мкА
  • Максимальна напруга при зарядці на осередок: 4,2 В (12,6 В для 3S)
  • Мінімальна напруга при розрядці на осередок: 2,5 В (7,5 В для 3S)
  • Робоча температура: от -40 до 80 °C
  • Час затримки виявлення короткого замикання: ≤100 мс
  • Балансування: так
  • Струм балансування осередків: 100 мА
  • Функції захисту:
    • від перезаряду
    • від глибокого розряду
    • від короткого замикання
    • від перевантаження по струму
  • Час спрацьовування захисту:
    • від перезаряду: 0,96…1,4 с
    • від перерозряду: 110 мс
    • від навантаження по струму: 7 мс
    • від короткого замикання: 250 мкс
  • Габаритні розміри (Д×Ш×В): 60×41×3,2 мм
  • Вага: ≈8,3 г

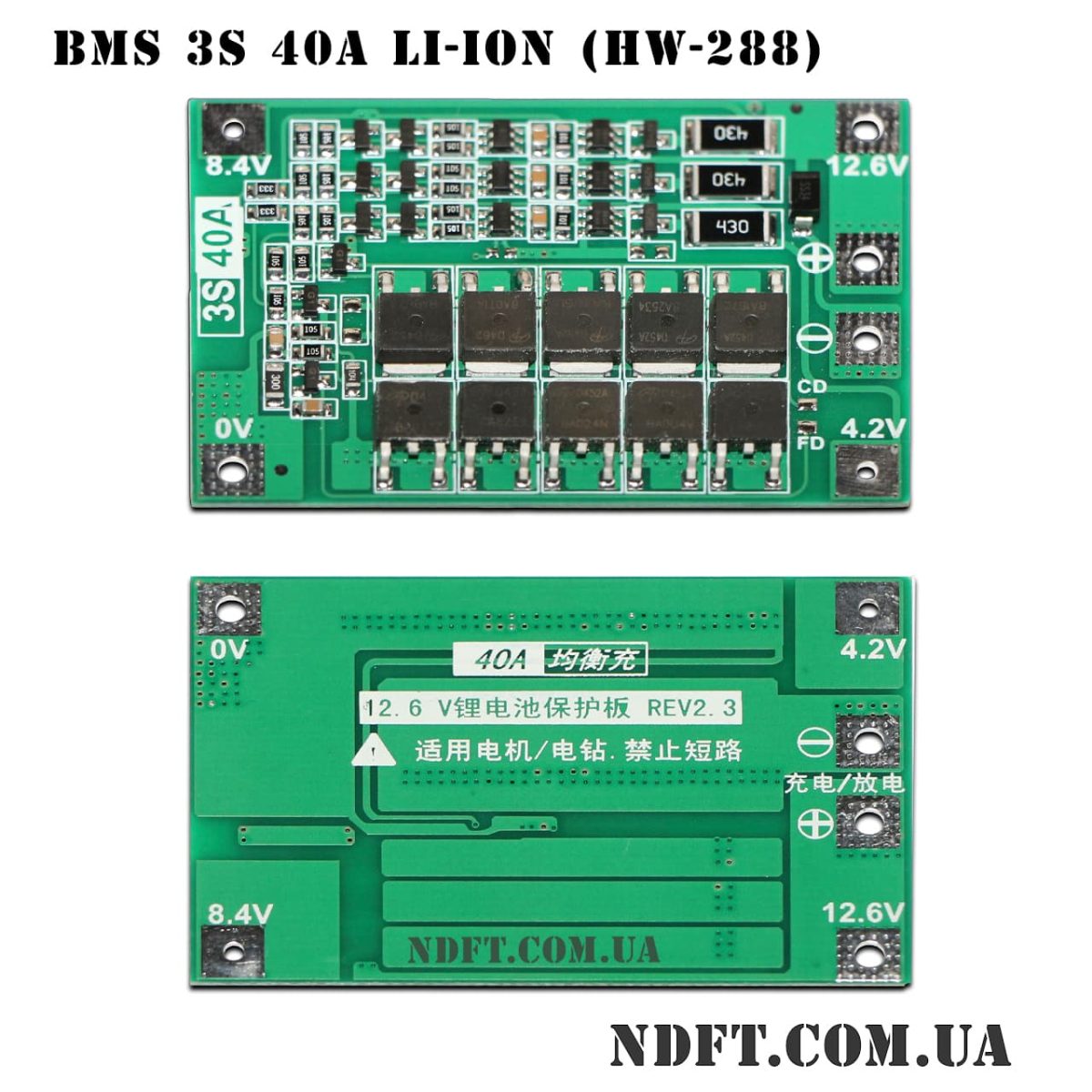

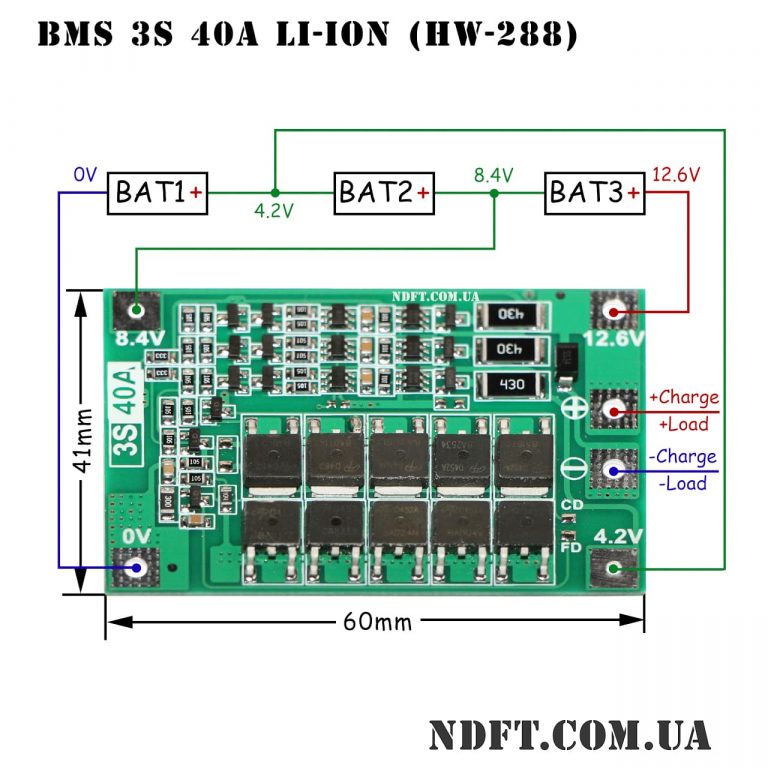

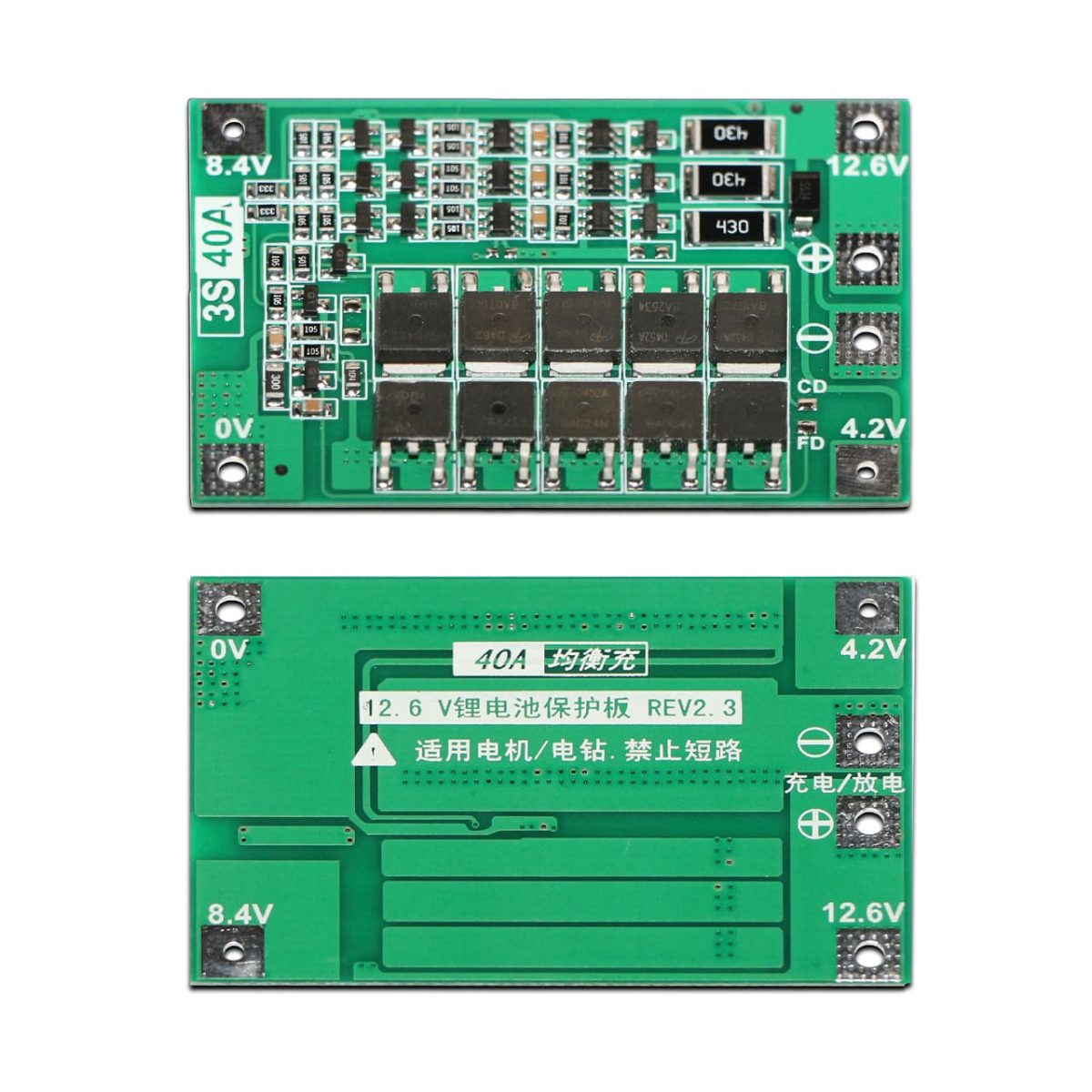

Призначення контактних майданчиків 3S 40A rev2.3 (HW-288):

  • 0V: “–” першого осередку
  • 4.2V:  ” ” первой ячейки и “–” второй ячейки
  • 8.4V: ” ” второй ячейки и “–” третьей ячейки
  • 12.6V: ” ” третьей ячейки
  • “–”: “–” зарядного або навантаження
  • ” “: ” ” зарядного или нагрузки
  • FD и CD: для індикації заряду
