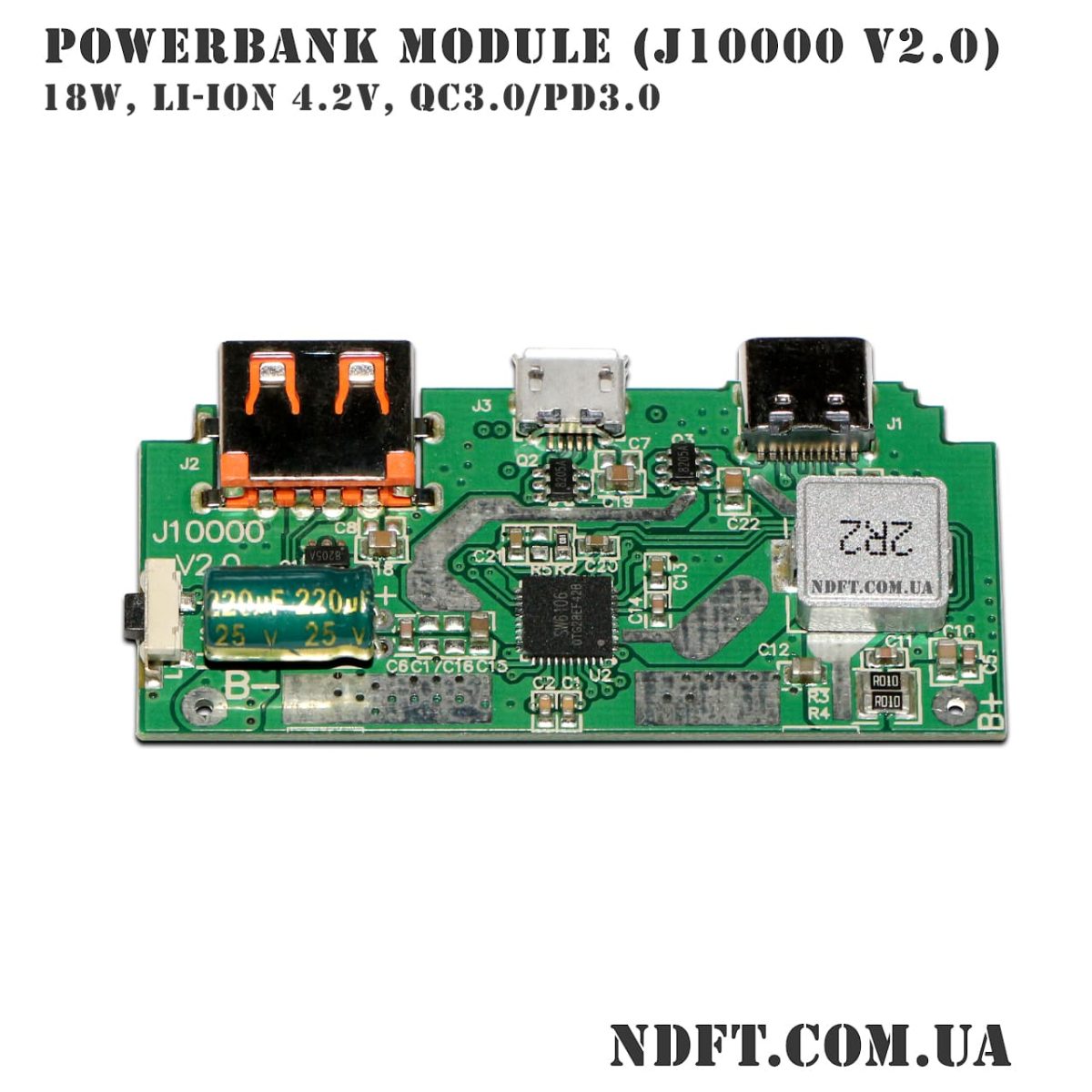

Модуль для складання повербанку 18W Quick Charge QC3.0/PD3.0 на SW6106 (J10000 V2.0, 1xUSB-A, 1xMicro-USB, 1xUSB-C)

Модуль J10000 V2.0 являє собою плату призначену для складання повербанка з акумуляторних батарей типу Li-ion 18650 4,2 ємністю до 20000 мАг. На платі розміщені роз'єми, що підтримують режим швидкого заряджання Quick Charge QC3.0.

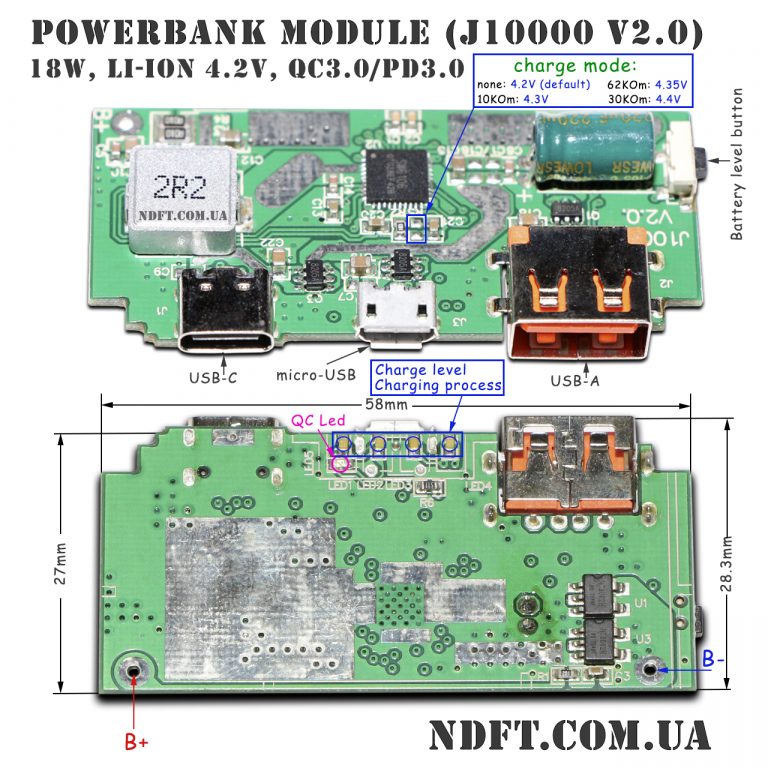

Контролер підтримує різну максимальну напругу заряду, яка за замовчуванням становить 4,2 В. За допомогою резистора з'єднаного на “землю” та підключеного до 17 ніжки SW6106 (BSET/HLED) можна встановлювати напругу зарядки АКБ:

• без резистора: 4,2 В (за замовчуванням)
• 10 кОм: 4,3 В
• 62 кОм: 4,35 В
• 30 кОм: 4,4 В

Технічні характеристики J10000 V2.0:

• Маркування: J10000 V2.0
• Контролер: SW6106
• Потужність PD3.0 (вхід/вихід): 18 Вт
• Напруга на вході/виході:
  • 5В/3А
  • 9В/2А
  • 12В/1.5А
• Протоколи заряджання:
  • USB-A: QC3.0/QC2.0/FCP/PE2.0/PE1.1/SFCP
  • USB-C: PD3.0/PD2.0/QC3.0/QC2.0/FCP/PE2.0/PE1.1/SFCP
  • BC1.2, Apple 2.4A, Samsung 2A
• Наявність портів:
  • USB type-C (вхід/вихід)
  • micro-USB (вхід)
  • USB type-A (вихід)
• Індикатори LED:
  • 4×LED – індикація рівня заряду акумуляторів
  • 1×LED – індикатор швидкої зарядки (quick сharge)
• Рекомендована ємність: 10000…20000 мАч
• Рекомендована ємність: Li-ion 4,2/4,3/4,35/4,4 В
• Напруга заряджання: 4,2 В
• Схема процесу заряджання: TC-CC-CV
• Функції захисту:
  • від підвищеної вихідної напруги
  • від підвищеної вихідної напруги
  • від навантаження на виході
  • від короткого замикання на виході
• Кнопка перевірки рівня заряду: так
• Габаритні розміри (Д×Ш×В): 58×28,3×9 мм

Режим швидкого заряджання працює лише з одним пристроєм, при підключенні кількох пристроїв напруга на виході роз'ємів буде 5 В.

Заряджання акумуляторів здійснюється в три етапи TC-CC-CV:

1.    при напрузі менше 3 В акумулятори заряджаються повільною зарядкою в режимі TC. Коли напруга батареї нижче 1,5 В, струм зарядки становить 200 мА, коли напруга батареї становить від 1,5 до 3 В, струм зарядки становить 300 мА;
2.    при напрузі 3 В заряджання здійснюється постійним струмом в режимі CC до 4,2 В;
3.    після наближення до значення напруги повної зарядки в 4,2, пристрій переходить на режим зарядки постійною напругою CV зі зменшенням зарядного струму до мінімального порога, після чого зарядка припиняється.

Після повної зарядки, якщо напруга батареї впаде на 0,1 В нижче за цільову напругу в 4,2 В, зарядка автоматично відновиться.

Зверніть увагу: Для використання режиму швидкої зарядки необхідно використовувати якісний провід, що підтримує цей режим. Багато кабелів зарядки виготовлені з двожильного дроту, тому не можуть працювати в цьому режимі.

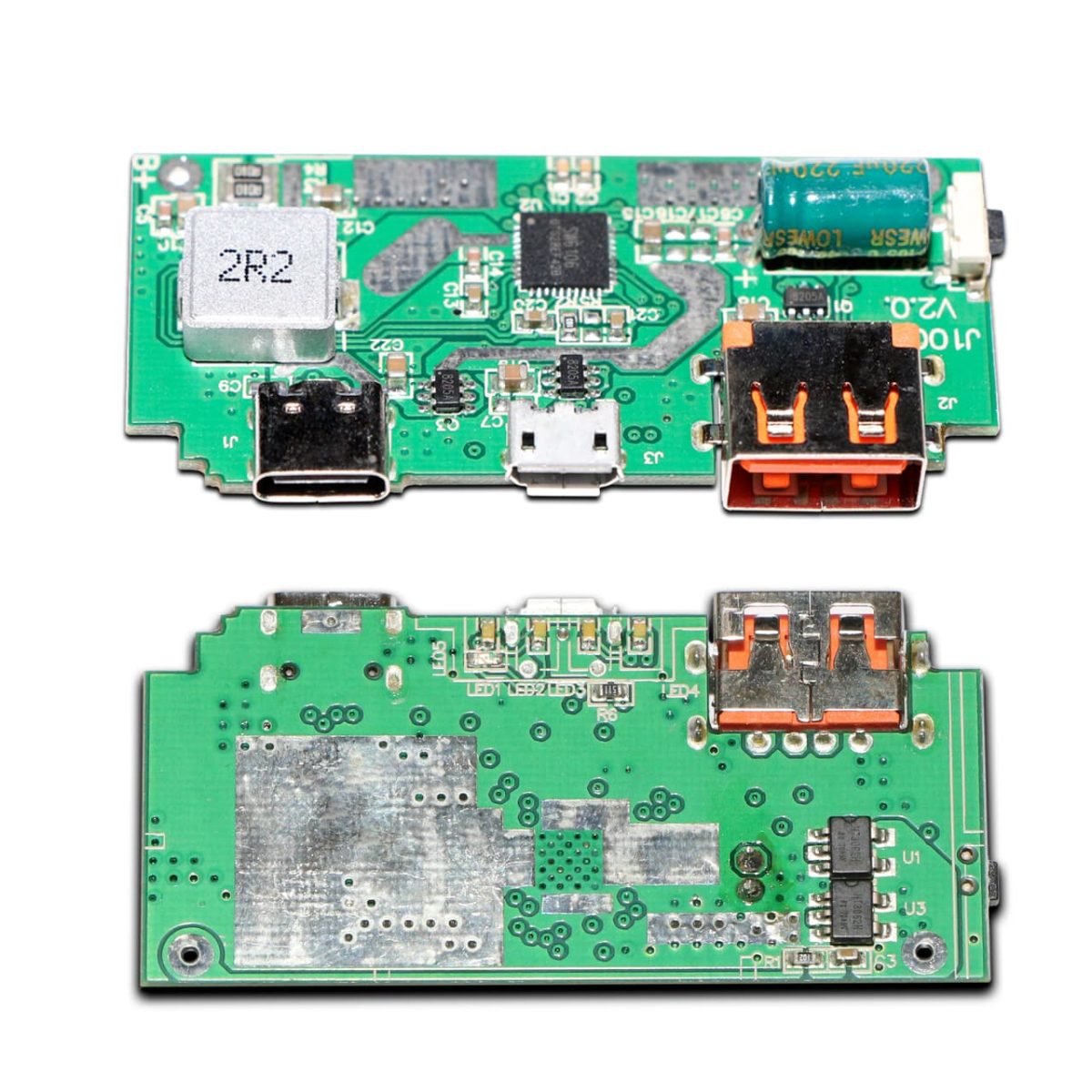

Підключення акумуляторних батарей до плати J10000 V2.0 необхідно здійснювати до контактних майданчиків B+ та B- з дотриманням полярності.

Комплект поставки складається із однієї плати модуля J10000 V2.0.
