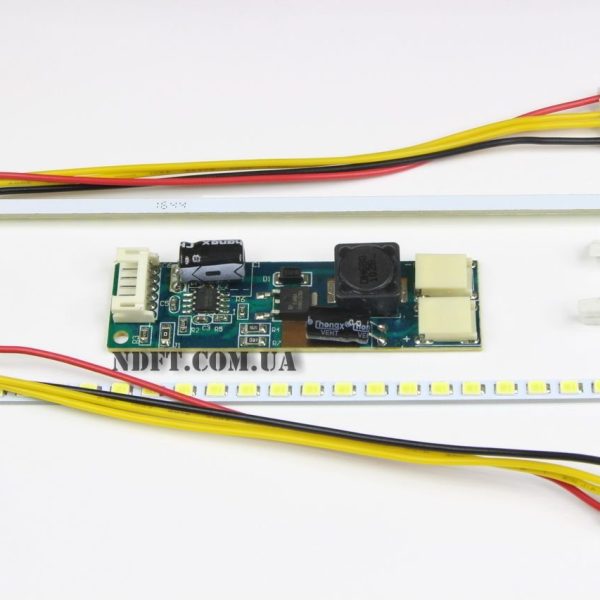

Універсальний набір LED підсвічування зі світлодіодними лінійками довжиною 540 мм призначена установки в матриці телевізорів і моніторів з діагоналлю від 15 до 24 дюймів в замін традиційної CCFL підсвічування.
Основні характеристики:
- Діапазон напруги живлення драйвера: 12…30 В
- Розміри світлодіодних лінійок (Д*Ш*В): 540,0×4,0×2,5 мм
- Розміри плати драйвера: 70×20 мм
- Кількість світлодіодів в одній лінійці: 96 шт.
- Час роботи на відмову: не менше 30 000 год
- Регулювання яскравості драйвера (Vadj): так
У комплект входять:
- Світлодіодні лінійки загальною напругою 9V: 2 шт.
- Драйвер світлодіодних лінійок (Uout=9V/2A): 1 шт.
- З'єднувальний кабель 4 дроти (шлейф 6pin): 1 шт.
Підходить для установки в матриці товщиною від 7 мм до 9 мм
Лінійки можна вкорочувати кратно 3 світлодіодам для установки в матриці різної діагоналі.
Рекомендована довжина світлодіодних лінійок для матриць різних діагоналей*:
- 24″w – 540мм – 96 шт. світлодіодів
- 23,6″ w – 520мм – 93 шт.
- 22″ w – 483мм – 87 шт.
- 21,6″ w – 483мм – 87 шт.
- 20″ w – 450мм – 81 шт.
- 19 "w - 418мм - 75 шт."
- 19″ – 385мм – 69 шт.
- 18,5″ w – 418мм – 75 шт.
- 17″ – 350мм – 63 шт.
- 15″ – 315мм – 57 шт.
*Стрічки в різних партіях можуть дещо відрізняться типом і щільністю світлодіодів, тому перш ніж відрізати зайві сегменти, переконайтеся, що довжина стрічки підходить до вашої матриці, і кількість світлодіодів що залишиться кратна трьом.
