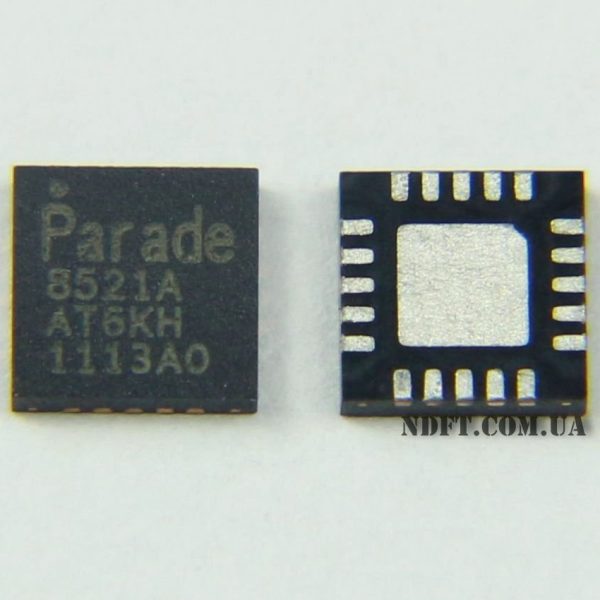

Parade PS8521A 8521A (QFN-20) – Мікросхема повторювач шини SATA

Parade PS8521A 8521A QFN-20 двонаправлений ретранслятор шини SATA

Двохнаправлений ретранслятор (повторювач) SATA 6 Гбіт/с з опцією управління I2C.
PS8521A — это двунаправленные репитер SATA, поддерживающие новый стандарт SATA 6 Гбит/с, что вдвое быстрее, чем у SATA предыдущего поколения. В качестве устройств повторителя (или перенаправления) они объединяют два канала драйвера эквалайзера для восстановления высокоскоростных сигналов SATA. PS8521A  располагаются рядом с выводами eSATA для компенсации потерь на плате и создания высококачественных электрических сигналов SATA.

Ключова особливість Parade PS8521A 8521A:

• Підтримує serial-ATA (SATA) III / SAS до 6,0 Гбіт/с
• Підтримка SATA Out-of-Band (OOB) сигналів з швидким часом входу / виходу
• Адаптивний еквалайзер в SATA приймачі підвищує продуктивність
• Дуже низьке енергоспоживання:
  • Активний режим: 122 мВт
  • Режим енергозбереження: 10 мВт
  • Режим ожидания: ≤0,5 мВт
• Вбудовані навантажувальні резистори 50 Ом для входу і виходу
• Програмований вихід предспотворень
• Опції управління контактами і I2C забезпечують гнучке управління хостом
• Висока продуктивність ESD:
  • HBM 8 кВ
  • CDM 2 кВ
  • ММ 400В
  • IEC 6100-4-2: 8 кВ знищення прямого контакту
• Одиночне джерело живлення 1,5 В для PS8521A
• Вбудовані сигнальні панелі для проточної розмітки друкованої плати
• 20-контактний TQFN безгалогенний корпус RoHS
• Робоча температура від 0 °C до 85 °C

Застосування Parade PS8521A 8521A:

• Настільні і портативні ПК
• Док-станції
• Сервери
• Робочі станції
• Системи зберігання даних
