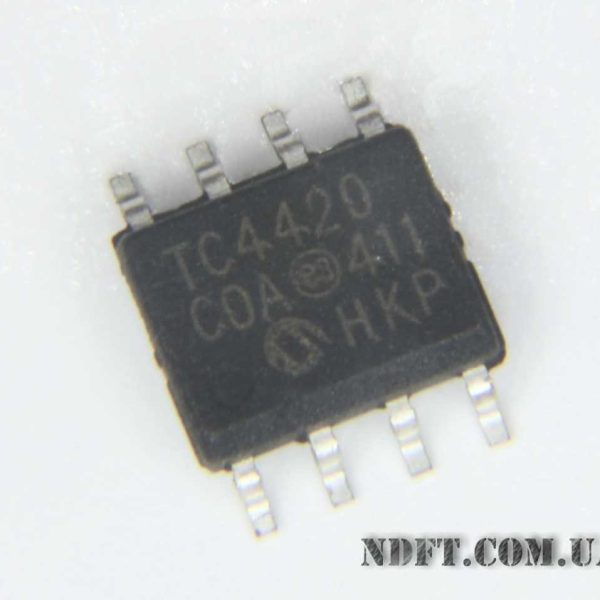

TC4420COA, TC4420C (SOP-8, 6A) – Мікросхема швидкісний драйвер MOSFET

TC4420COA, TC4420C характеристики:

• Захист від короткого замикання: витримує зворотний вихідний струм >1,5 А
• Логічний вхід витримує негативне коливання: до 5 В
• Захист від електростатичного розряду: 4 кВ
• Узгоджений час наростання та спаду: 25 нс (нагрузка 2500 пФ)
• Високий піковий струм на виході: 6A
• Широкий робочий діапазон вхідної напруги живлення: 4,5…+18 В
• Можливість управління високим ємнісним навантаженням: 10000 пФ
• Короткий час затримки: 55 нс
• Вхід, сумісний із КМОП/ТТЛ
• Низький струм живлення логіки
• Конфігурація: Non-Inverting
• Робоча температура: 0…+70 °C
• Максимальна потужність, що розсіюється: 470 мВт
• Напруга живлення: 20 В
