LED подсветка TV 55″ JS-D-JP55DM-A62EC(71220) + JS-D-JP55DM-B51EC(80510) 55DM1000 – цена указана за комплект из 9-ти светодиодных планок.

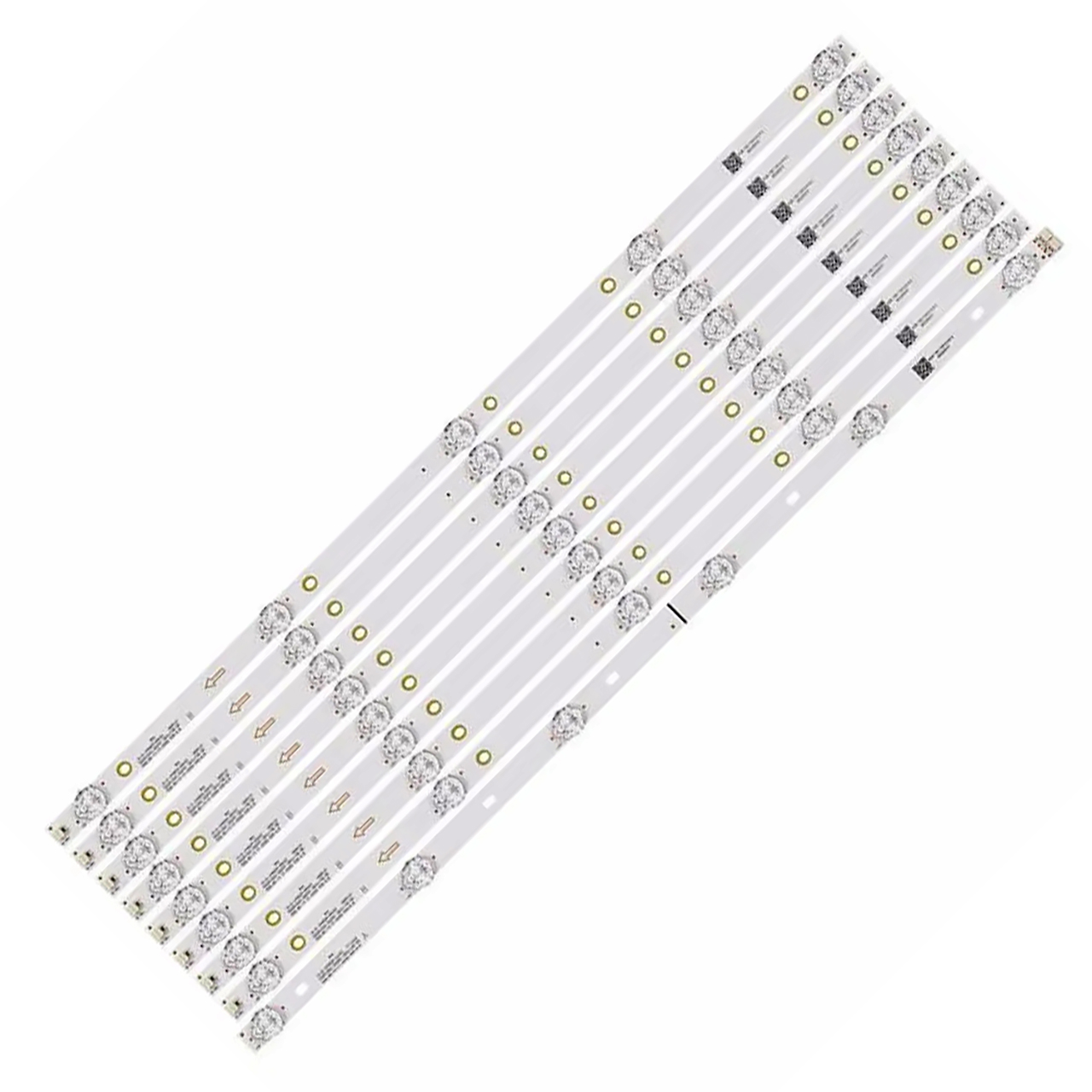

Полный комплект состоит из 9-ти планок:
- JS-D-JP55DM-A62EC(71220) 55DM1000 (6LED) – 1 шт.
- JS-D-JP55DM-B51EC(80510) 55DM1000 (5LED) – 8 шт.
Возможна проклейка теплопроводного скотча по запросу.
В телевизорах может быть установлена разная подсветка. Перед покупкой сверить состав комплекта по таблице.
| Артикул | Название | Число планок | Число LED и число пинов | Шаг LED, мм | ||
|---|---|---|---|---|---|---|
| Планка A (570mm) | Планка B (560mm) | Планка C (570mm) | ||||
| 1460534 | JS-D-JP55DM-A62EC(71220) + JS-D-JP55DM-B51EC(80510) | 1A + 8B | 6LED: 3пин + 3пин | 5LED: 3пин | A:106/B:130 | |
| 1460565 | JS-D-JP55DM-A62EC(80510) + JS-D-JP55DM-C61EC(80510) | 1A + 8C | 6LED: 3пин + 3пин | 6LED: 3пин | A:106/C:106 | |
| JS-D-JP55DM-C61EC(80510) + JS-D-JP55DM-B51EC(80510) | 1C + 8B | 5LED: 3пин | 6LED: 3пин | C:106/B:130 | ||
Последний вариант получается из артикула 1460534 путем доработки планки А c двумя разъёмами в планку С. Необходимо объединить две группы светодиодов в одну и припаять провода к контактным площадкам на этой планке.

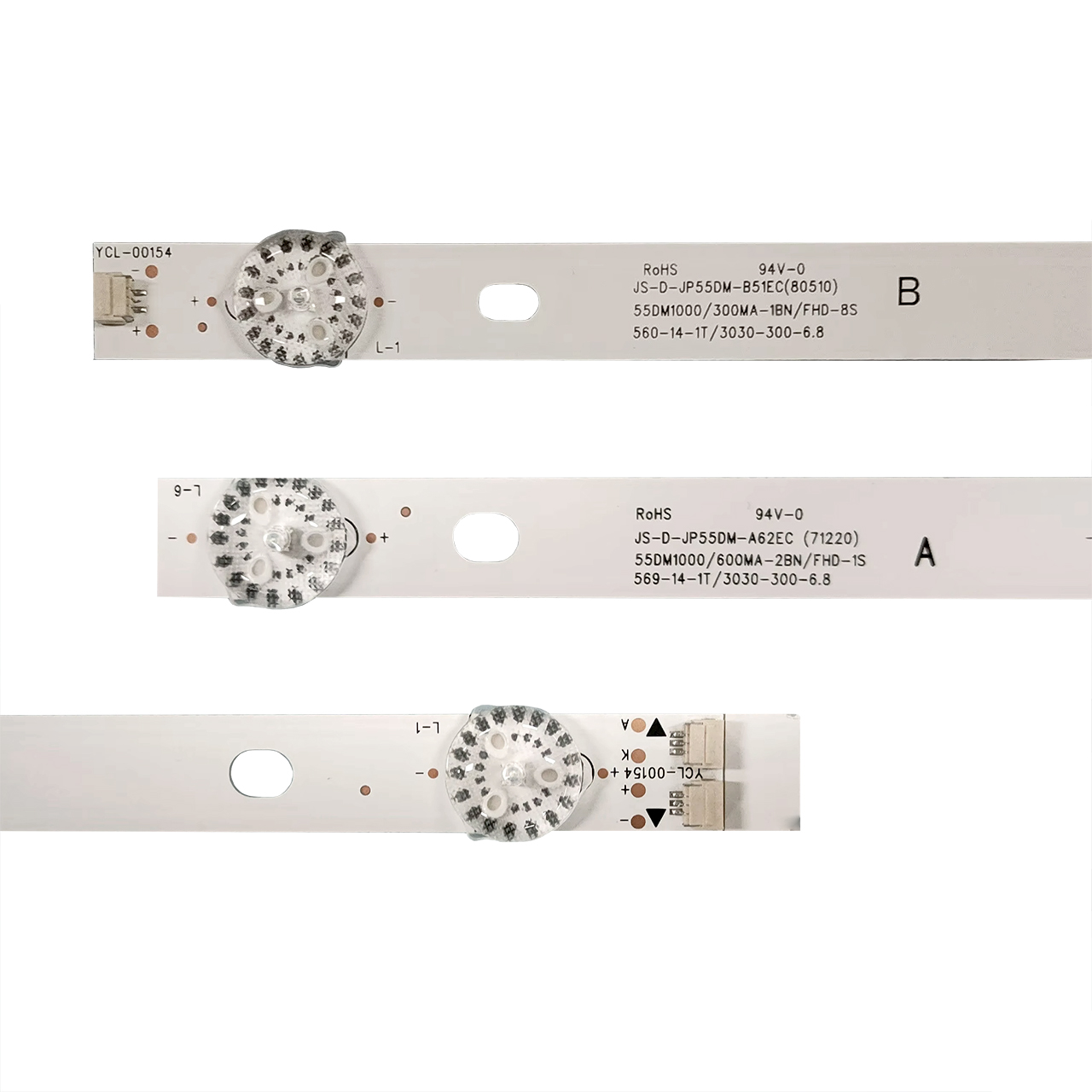

Комплект планок LED подсветки JS-D-JP55DM-A62EC(71220) + JS-D-JP55DM-B51EC(80510) характеристики:
- Маркировка:
- JS-D-JP55DM-A62EC(71220)
- JS-D-JP55DM-B51EC(80510)
- 55DM1000/600MA-2BIN/FHD-1S 569.95-14-1T/3030-300-6.8
- 55DM1000/300MA-1BIN/FHD-8S 559.95-14-1T/3030-300-6.8
- 55D6B6CX57014A DMT9K70 20200903
- 55D6B5CX55914A DMT8K70 19062569
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение группы:
- A тип: 18 В (2×3S1P)
- B тип: 30 В (5S1P)
- Количество светодиодов на каждой планке:
- A тип: 6 шт. (2 групп по 3 шт.)
- B тип: 5 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- A тип: 570 мм
- B тип: 560 мм
- Количество контактов на разъеме: 3
- A тип: 2×3pin
- B тип: 3
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 136-84-126-131 мм
- Расстояние между центрами светодиодов:
- A тип: 106 мм
- B тип: 130 мм
- Расстояние между центром 1-го и последнего LED:
- A тип: 530мм
- B тип: 520 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 13 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- ST5461D04-2
- D55-M30 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Awox: K5500RST
- Hoffson: A55HD300T2S, A55HD300
- Nordmende: ND55KS4000 JN UHD SMART, ND55K4000 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
