LED підсвітка TV 55″ JS-D-JP55DM-A62EC(71220) + JS-D-JP55DM-B51EC(80510) 55DM1000 – ціна вказана за комплект із 9-ти світлодіодних планок.

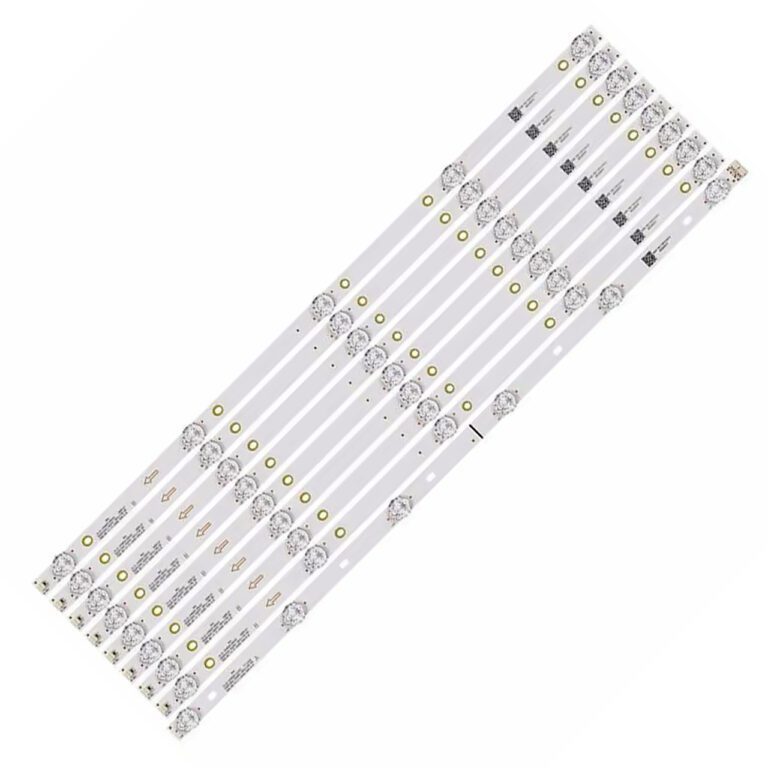

Повний комплект складається з 9-ти планок:
- JS-D-JP55DM-A62EC(71220) 55DM1000 (6LED) – 1 шт.
- JS-D-JP55DM-B51EC(80510) 55DM1000 (5LED) – 8 шт.
Можлива проклейка теплопровідного скотча за запитом.
У телевізорах може бути встановлене різна підсвітка. Перед покупкою звірити склад комплекту за таблицею.
| Артикул | Назва | Число планок | Число LED і кількість пінів | Крок LED, мм | ||
|---|---|---|---|---|---|---|
| Планка A (570mm) | Планка B (560mm) | Планка C (570mm) | ||||
| 1460534 | JS-D-JP55DM-A62EC(71220) + JS-D-JP55DM-B51EC(80510) | 1A + 8B | 6LED: 3пін + 3пін | 5LED: 3пін | A:106/B:130 | |
| 1460565 | JS-D-JP55DM-A62EC(80510) + JS-D-JP55DM-C61EC(80510) | 1A + 8C | 6LED: 3пін + 3пін | 6LED: 3пін | A:106/C:106 | |
| JS-D-JP55DM-C61EC(80510) + JS-D-JP55DM-B51EC(80510) | 1C + 8B | 5LED: 3пін | 6LED: 3пін | C:106/B:130 | ||
Останній варіант виходить з артикула 1460534 шляхом доопрацювання планки А з двома роз'ємами в планку С. Необхідно об'єднати дві групи світлодіодів в одну і припаяти дроти до контактних майданчиків на цій планці.

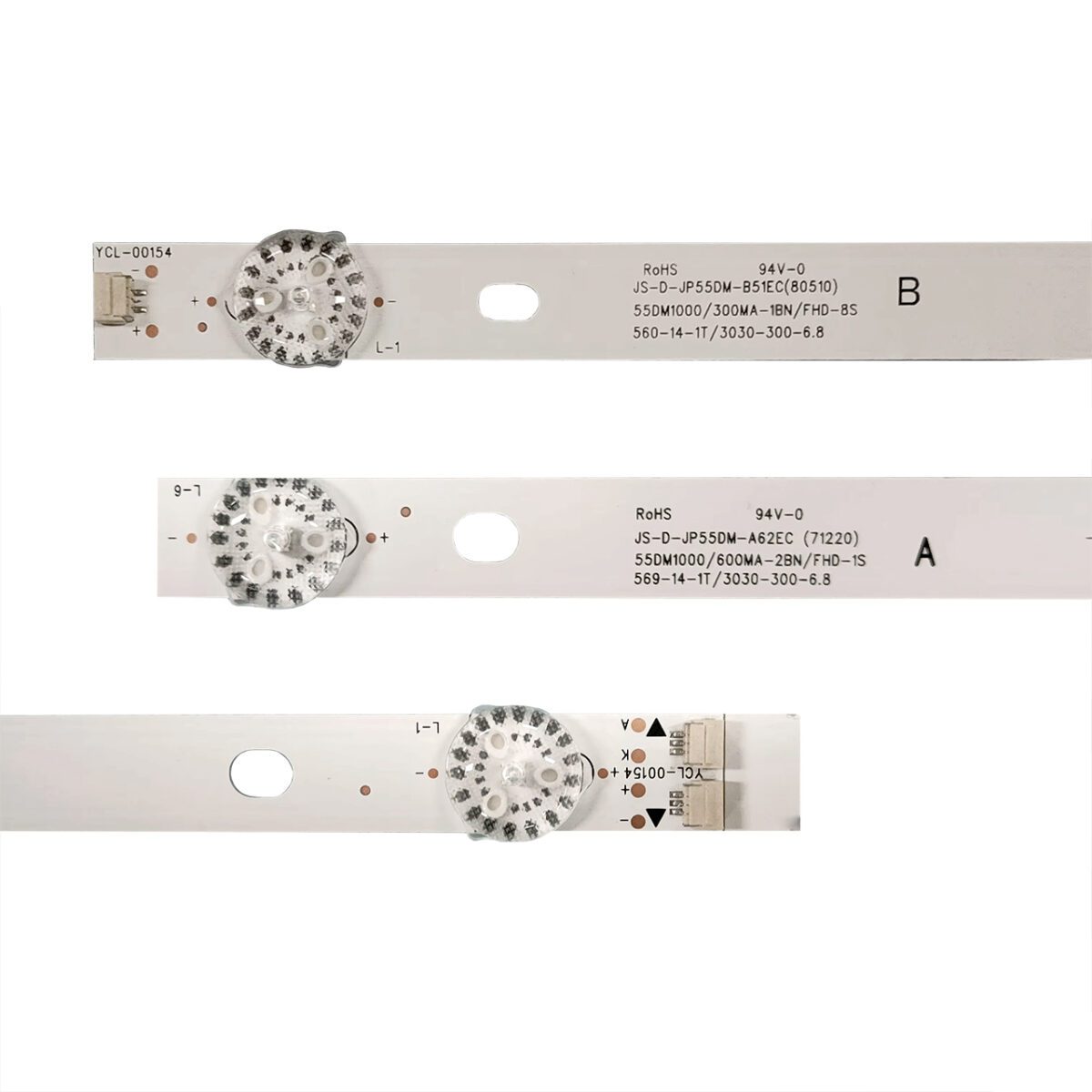

Комплект планок LED підсвітки JS-D-JP55DM-A62EC(71220) + JS-D-JP55DM-B51EC(80510) характеристики:
- Маркування:
- JS-D-JP55DM-A62EC(71220)
- JS-D-JP55DM-B51EC(80510)
- 55DM1000/600MA-2BIN/FHD-1S 569.95-14-1T/3030-300-6.8
- 55DM1000/300MA-1BIN/FHD-8S 559.95-14-1T/3030-300-6.8
- 55D6B6CX57014A DMT9K70 20200903
- 55D6B5CX55914A DMT8K70 19062569
- Робоча напруга одного світлодіода: 6 В
- Загальна напруга групи:
- A тип: 18 В (2×3S1P)
- B тип: 30 В (5S1P)
- Кількість світлодіодів на кожній планці:
- A тип: 6 шт. (2 груп по 3 шт.)
- B тип: 5 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 55″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- A тип: 570 мм
- B тип: 560 мм
- Кількість контактів на роз’ємі: 3
- A тип: 2×3pin
- B тип: 3
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 136-84-126-131 мм
- Відстань між центрами світлодіодів:
- A тип: 106 мм
- B тип: 130 мм
- Відстань між центром 1-го та останнього LED:
- A тип: 530мм
- B тип: 520 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 13 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- ST5461D04-2
- D55-M30 та інших.
Сумісність з моделями телевізорів діагоналлю 55″:
- Awox: K5500RST
- Hoffson: A55HD300T2S, A55HD300
- Nordmende: ND55KS4000 JN UHD SMART, ND55K4000 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
