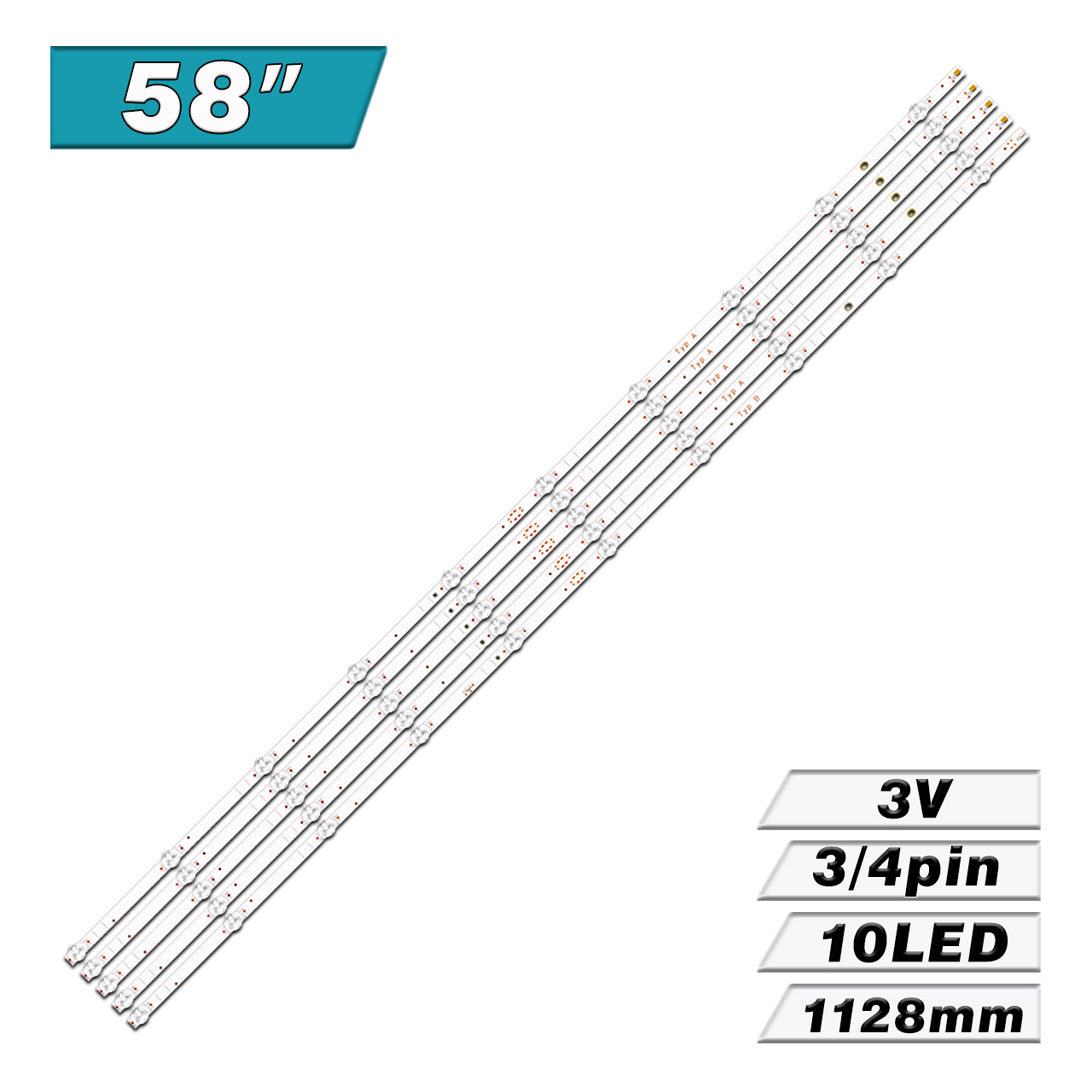

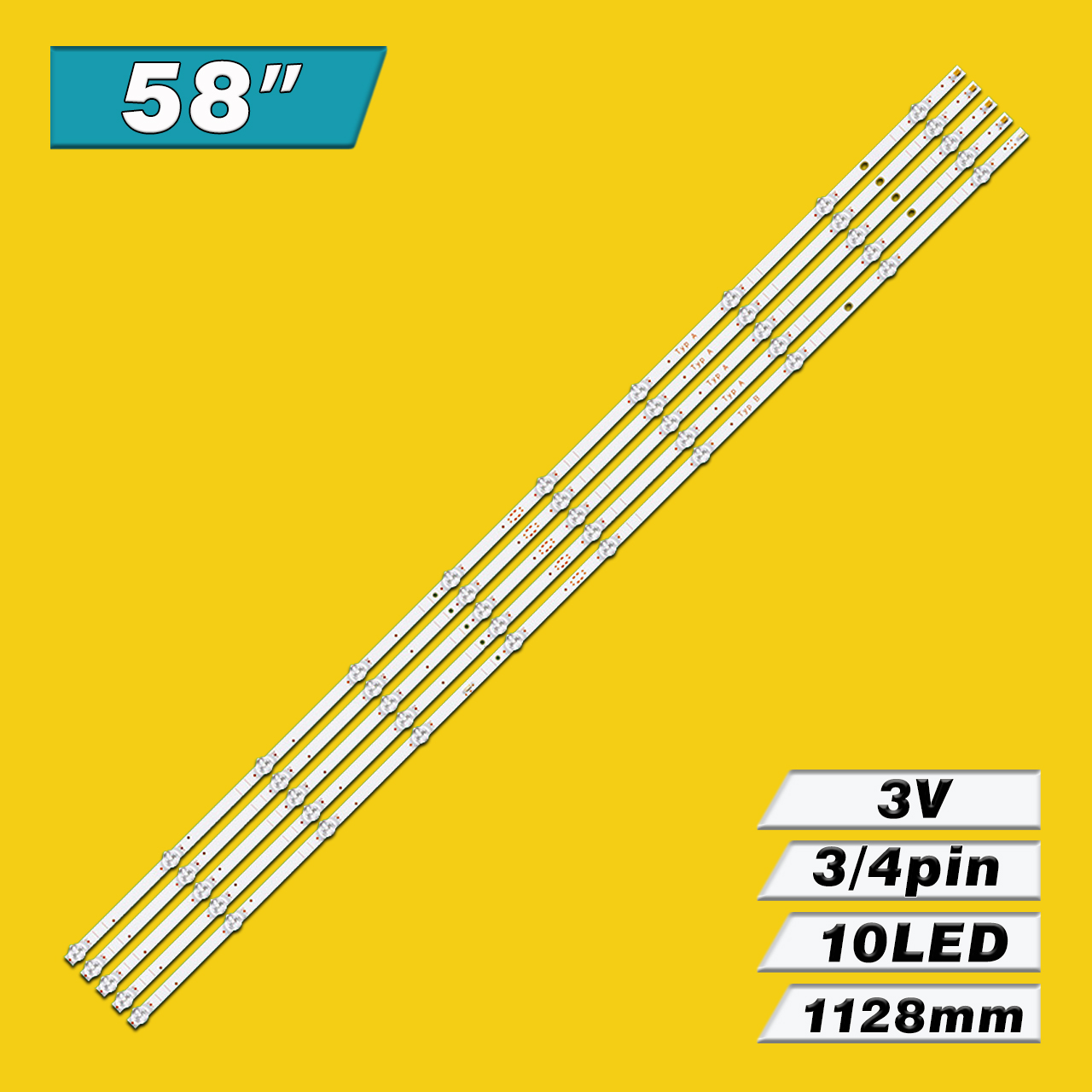

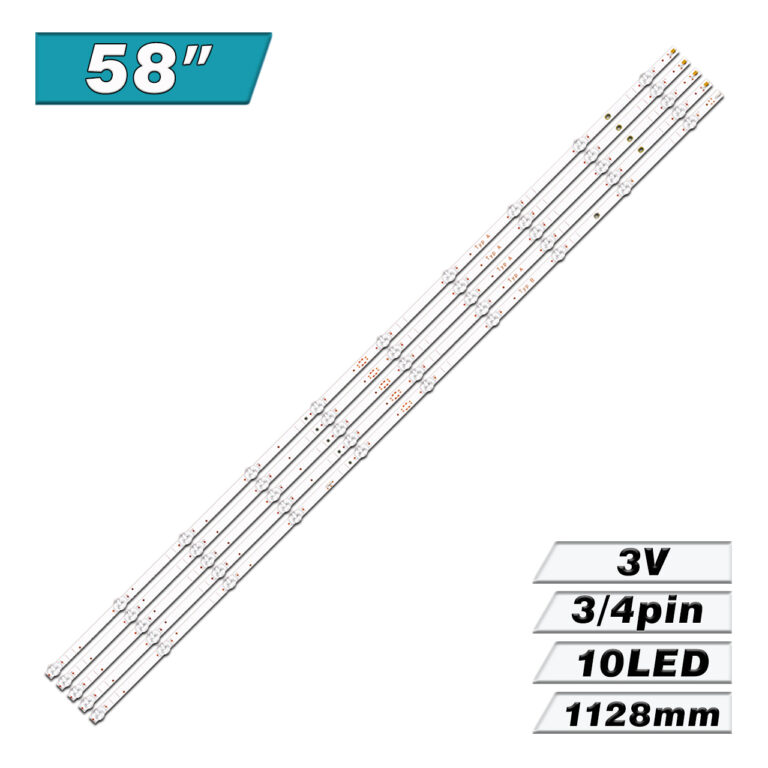

LED подсветка TV 58″ K580WDGF A3 4708-K58DGF-A3113N01 + 4708-K58DGF-A3113N11 (10LED 1128mm 3V) – цена указана за комплект из 5-ти светодиодных планок.
Полный комплект состоит из 5-ти планок:
- K580WDGF A3 4708-K58DGF-A3113N01 – 4 шт.
- K580WDGF A3 4708-K58DGF-A3113N11 – 1 шт.
Комплект планок LED подсветки K580WDGF A3 4708-K58DGF-A3113N01 + 4708-K58DGF-A3113N11 характеристики:

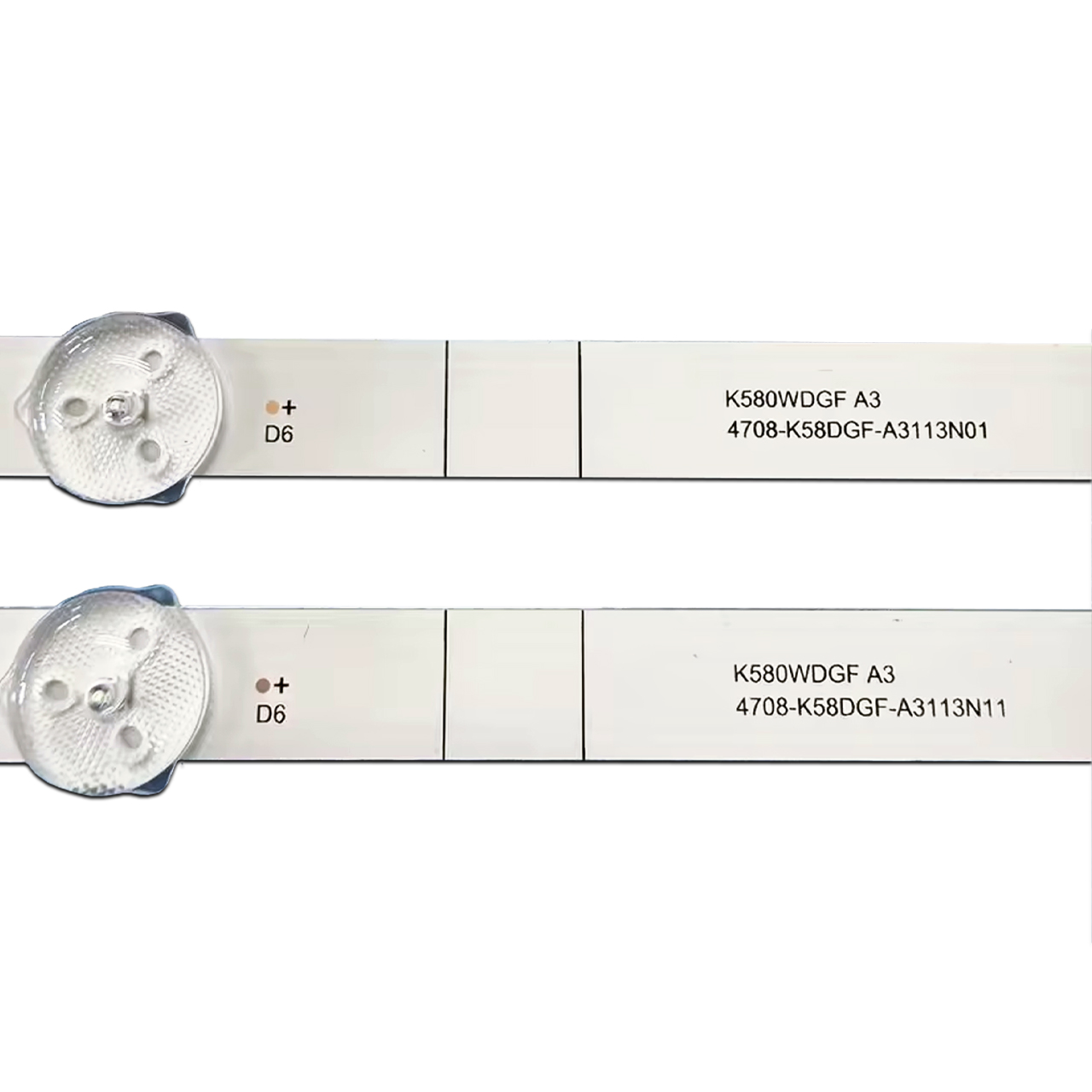

- Маркировка:
- K580WDGF A3 4708-K58DGF-A3113N01
- K580WDGF A3 4708-K58DGF-A3113N11
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A тип: 30 В (10S1P)
- Общее напряжение группы:
- B тип: 15 В (2×5S1P)
- Количество светодиодов на каждой планке:
- A тип: 10 шт. (1 группа)
- B тип: 10 шт. (2 группы по 5 шт.)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 58″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 1128 мм

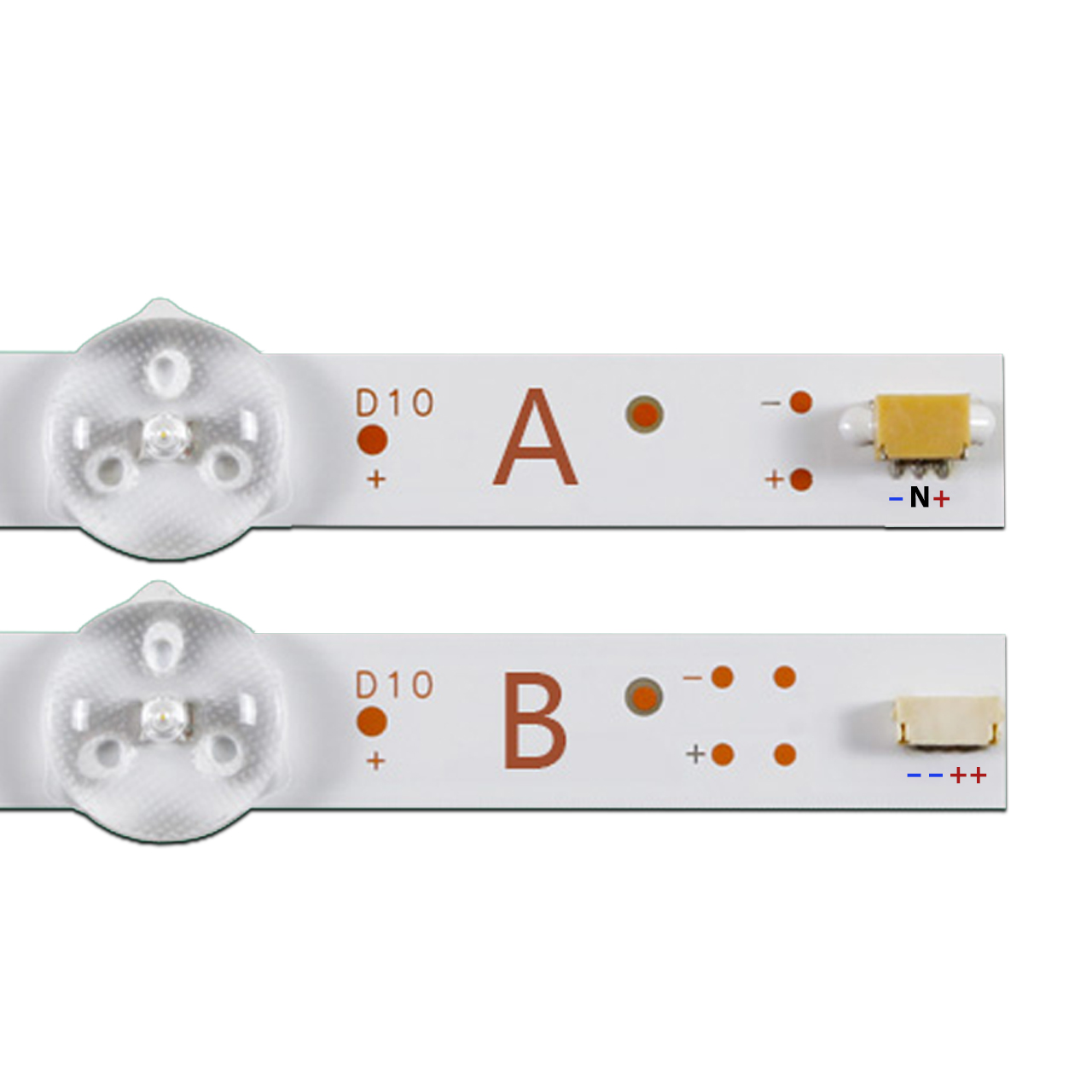

- Количество контактов на разъеме:
- A тип: 3pin (+N−)
- B тип: 4pin (++−−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A тип: 542 мм
- B тип: 443 мм
- Расстояние между центрами светодиодов: 118 мм
- Расстояние между центром 1-го и последнего LED: 1062 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги K580WDGF A3 4708-K58DGF-A3113N01 + 4708-K58DGF-A3113N11:
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- K580WDGF CV580U3-T01 REV:02 / M и других.
Совместимость с моделями телевизоров диагональю 58″:
- Akai: 58U22S
- Dijitsu: 58DS9800, 58DG22000
- Element: E450AC58R
- JVC: 58KB527
- Hitec: HT-58S68A
- NEXT: YE58020GFSG5-4
- ONN: 100012586
- Philco: PTV58GAGSKSBL 9612T10E2, PTV58G10AG11SK, PTV58G10
- Sharp: 4T-C58EL8UR
- Vizzion: BR58GUA и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
