LED подсветка TV 65″ LED65D09A-ZC14AG-06 + LED65D09B-ZC14AG-06 – цена указана за комплект из 16-ти светодиодных планок.

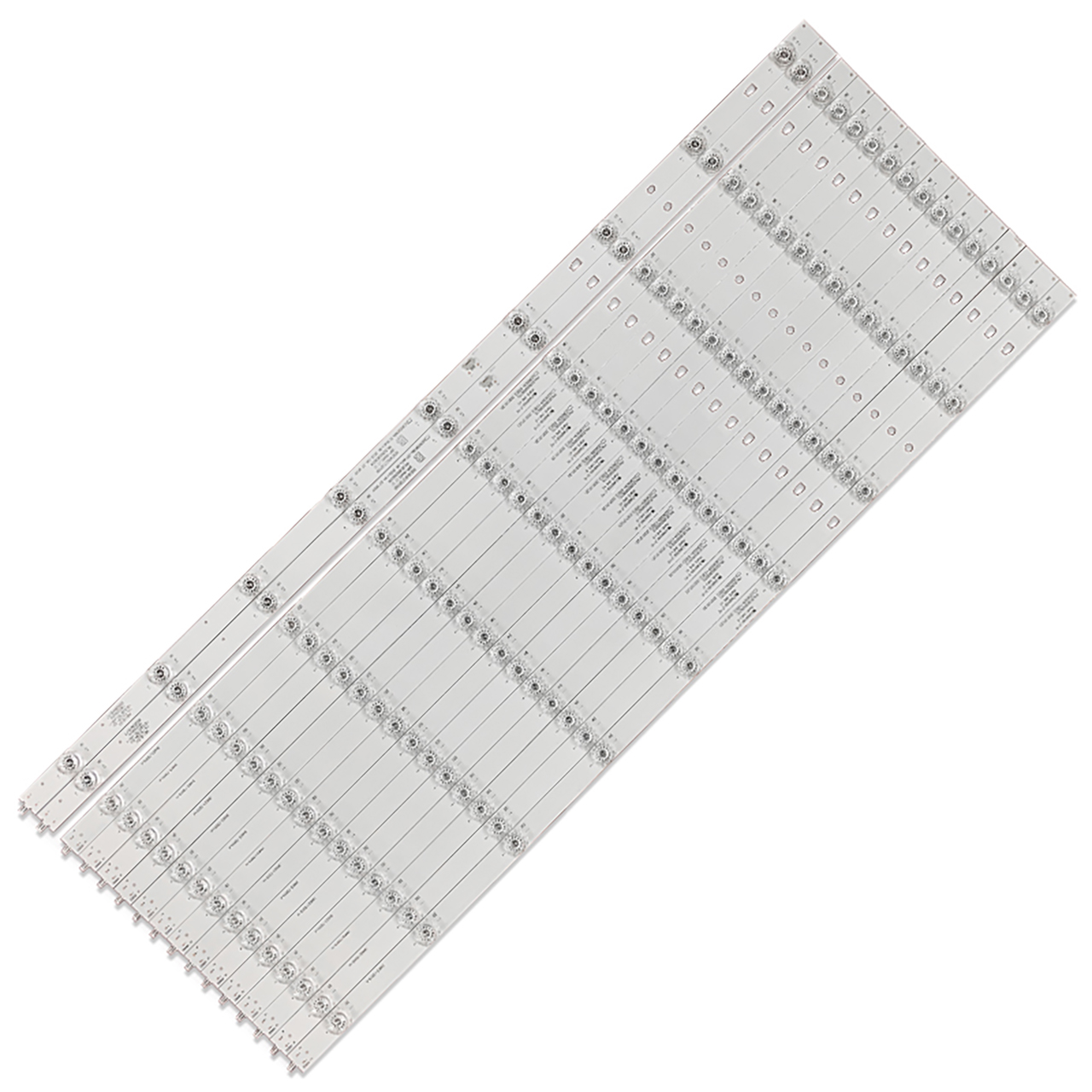

Полный комплект состоит из 16-ти планок:
- LED65D09A-ZC14AG-06 (2pin) (White Light) – 14 шт.
- LED65D09B-ZC14AG-06 (2pin/3pin) (White Light) – 2 шт.
Возможна проклейка теплопроводного скотча по запросу.
В телевизорах может быть установлена разная подсветка. Перед покупкой сверить состав комплекта по таблице.
| Артикул | Название | Число планок | Тип разъёма и число пинов | Длина, мм | Число LED | Шаг LED, мм | |
|---|---|---|---|---|---|---|---|
| Планка A | Планка B | ||||||
| 1460231 | LED65D09-ZC14AG-01 PN:30365009207 (LED65D09_ZC14AG_01 PN:30365009212) – LED подсветка TV 65″ (комплект) | 16A | • пластик 2пин | 720 | 9 | 81 | |
| 1460309 | LED65D9-03(C) + LED65D9-04(C) – LED подсветка TV 65″ (комплект) | 14A + 2B | • ножевой 2пин | • ножевой 2+2пин • пластик 4пин |
720 | 9 | 81 |
| 1460768 | White Light LED65D09A-ZC14AG-06 PN:30365009217 + LED65D09B-ZC14AG-06 PN:30365009218 – LED подсветка TV 65″ (комплект) | 14A + 2B | • ножевой 2пин | • ножевой 2пин • пластик 3пин |
720 | 9 | 81 |
| Blue Light LED65D09A-ZC14AG-06 PN:30365009217 + LED65D09B-ZC14AG-06 PN:30365009218 – LED подсветка TV 65″ (комплект) | 14A + 2B | • ножевой 2пин | • ножевой 2пин • пластик 3пин |
720 | 9 | 81 | |
| LED65D09A-ZC14AG-06 PN:30365009217 – LED подсветка TV 65″ (комплект) | 16A | • ножевой 2пин | 720 | 9 | 81 | ||
Комплект планок LED подсветки LED65D09A-ZC14AG-06 + LED65D09B-ZC14AG-06 характеристики:

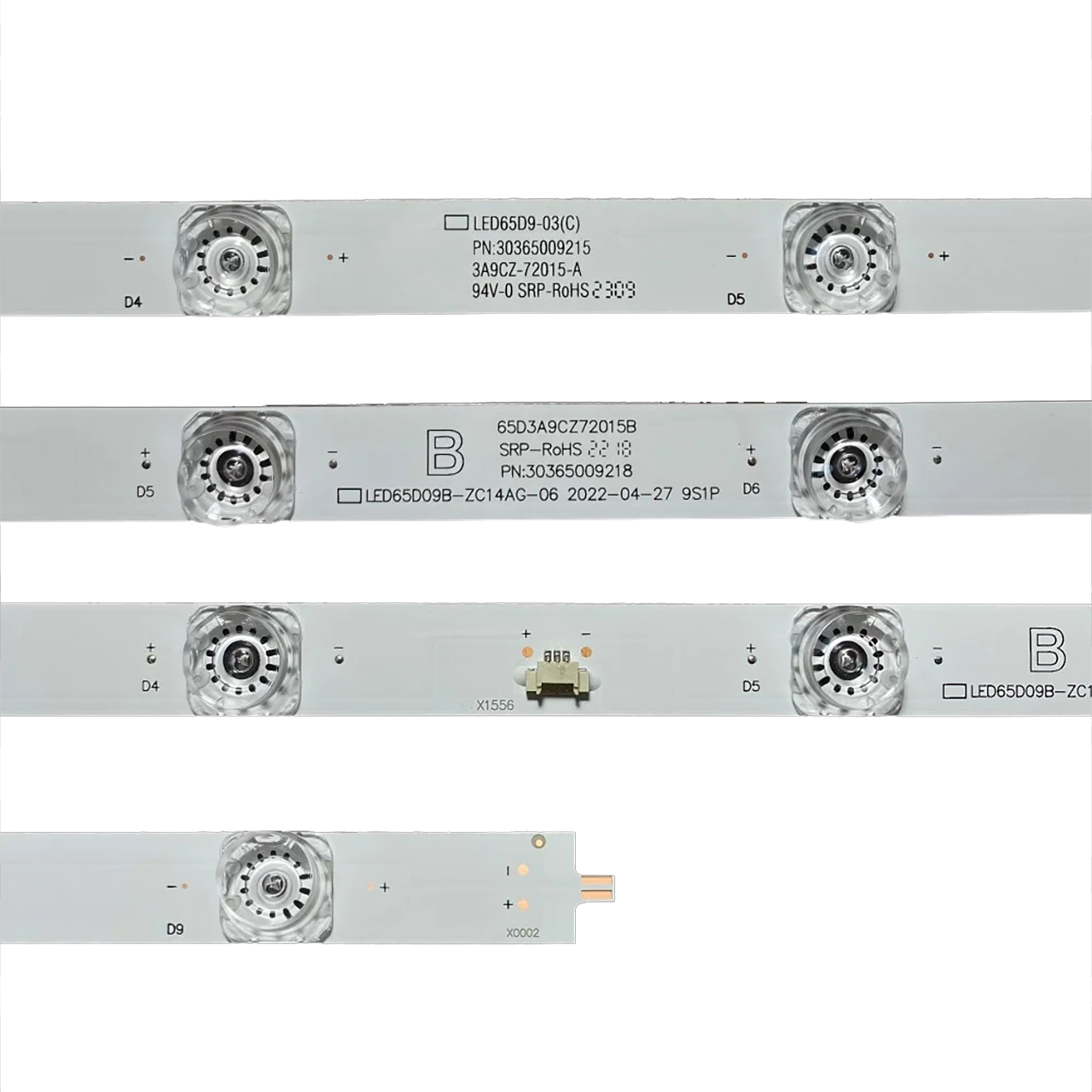

- Маркировка:
- LED65D09A-ZC14AG-06 PN:30365009217 (White Light)
- LED65D09B-ZC14AG-06 PN:30365009218 (White Light)
- 65D3A9CZ72015A
- 65D3A9CZ72015B
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Количество светодиодов на каждой планке: 9 шт.
- Высота планки (подложка + линза): 8 мм
- Диагональ экрана: 65″
- Диаметр светорассеивателя: 15 мм
- Длина каждой планки: 720 мм
- Количество контактов на разъеме:
- A тип: 2 мм
- B тип: 2/3 мм
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 92-69 мм
- Расстояние между центрами светодиодов: 81 мм
- Расстояние между центром 1-го и последнего LED: 648 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 16 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LED65D09A-ZC14AG-06 + LED65D09B-ZC14AG-06:
- LED65D9-03(C) PN:30365009215 (планка А совместима, планка Б из планки А – с доработкой)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
Совместимость с моделями телевизоров диагональю 65″:
- Fengxing: G65Y
- JVC: LT-65MCF880
- Haier: LS65AL88A71
- Sanyo: 65CE3211D и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
