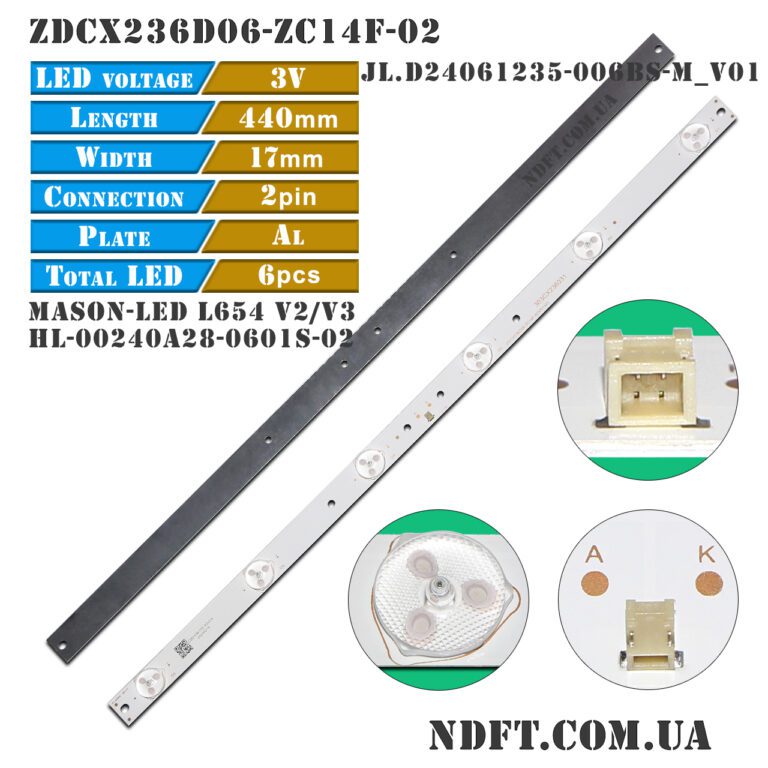

ZDCX236D06-ZC14F-02 (440mm, 3V/6LED, MASON-LED L654 V2 V3, HL-00240A28-0601S-02 A5, JL.D24061235-006BS-M_V01) – LED подсветка TV 24″ (комплект)

LED подсветка TV 24″ ZDCX236D06-ZC14F-02 303CX36031 – цена указана за комплект из двух светодиодных планок.

Полный комплект состоит из двух планок:

• ZDCX236D06-ZC14F-02 303CX36031 – 2 шт.

Возможна проклейка теплопроводного скотча по запросу.

Комплект планок LED подсветки ZDCX236D06-ZC14F-02 303CX36031 характеристики:

• Маркировка:
  • ZDCX236D06-ZC14F-02
  • 303CX36031
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 18 В (6S1P)
• Количество светодиодов на каждой планке: 6 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 24″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 440 мм
• Количество контактов на разъеме: 2
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 149 мм
• Расстояние между центрами светодиодов: 78-80-78-80-78 мм
• Расстояние между центром 1-го и последнего LED: 393 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги ZDCX236D06-ZC14F-02 303CX36031:

• MASON-LED L654 V2
• MASON-LED L654 V3
• JL.D24061235-006BS-M_V01
• JL.D23661330-140AS-M_V01
• HL-00240A28-0601S-02 A1
• HL-00240A28-0601S-02 A4
• HL-00240A28-0601S-02 A5
• HL-3M236A28-0601S-01 A0 2X6
• HL-3M236A28-0601S-01 A1
• 180.DT0-2419D00-0H CX236M01
• MS-L1895 V4 (с доработкой, 3pin, разный шаг LED, расположение отверстий)
• XJ236D06-ZC21FG-04 303XJ236035 (с доработкой, 3pin, разные шаг LED, расположение отверстий, полярность)
• CRH-K243535T020654I-Rev1.1 (с доработкой, 3pin, разный шаг LED, расположение отверстий)
• MX236D06-ZC21F-03 (с доработкой, 3pin, разный шаг LED, расположение отверстий)
• JL.D23661235-334AS-M_V01 (с доработкой)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CX238DLEDM, V236BJ1-P01, M250HTN01.1, PT236AT02-4, CX236DLEDM, V236BJ1-P03, M238HVN01.2, DS236FHBN10-VH03 и других.

Совместимость с моделями телевизоров диагональю 24″:

• Akai: AKTV2413T, LEA-24V61W, AKTV2412, AKTV2415T, AKTV2416T, AKTV2420, AKTV245LED
• Allview: 24ATC5000-F
• Elenberg: 24AH4130
• Dexp: H24E7000E, F24D7100E, F24D7200E, H24C3000E
• Digiquest: DGQ24DLHR
• Felix: FXV-2415, FXV-2416, FXV-2416,
• F&U: FL24103, FL24105
• Harper: 24F0530T
• Horizon: 24HL5300H
• Infiniton: INTV-24LA280
• Majestic: TDV225/S2
• Manta: LED2403
• Micromax: MM2414
• NEI: 24NE4000
• Nevir: NVR-7512-24HD-N
• Navitech: LD-2250FHD
• Neo: LEF-2419D
• RCA: RLED2445A-G, RTDVD2409
• Proscan: PLED2329A, PLED2435A, PLED2435A-C, PLED2435A-D, PLED2435A-E, PLED2435A-G, PLED2435A-J, PLEDV2489A-CAR, PLEDV2489A-B-CAR
• Romsat: 24HMC1720
• Sang: LE-2419D
• Selecline: LED-2419D
• Skymaster: 24SH1000
• Smart Tech: LE-2419DSA, LE-2419D
• Starlight: 24DM3500
• Sungate: SG-2401
• Telefunken: TF-LED24S48T2
• Turbo-X: TXV-2454, TXV-2434
• Vortex: LEDV-24E19D, LEDV-24E19LED и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
