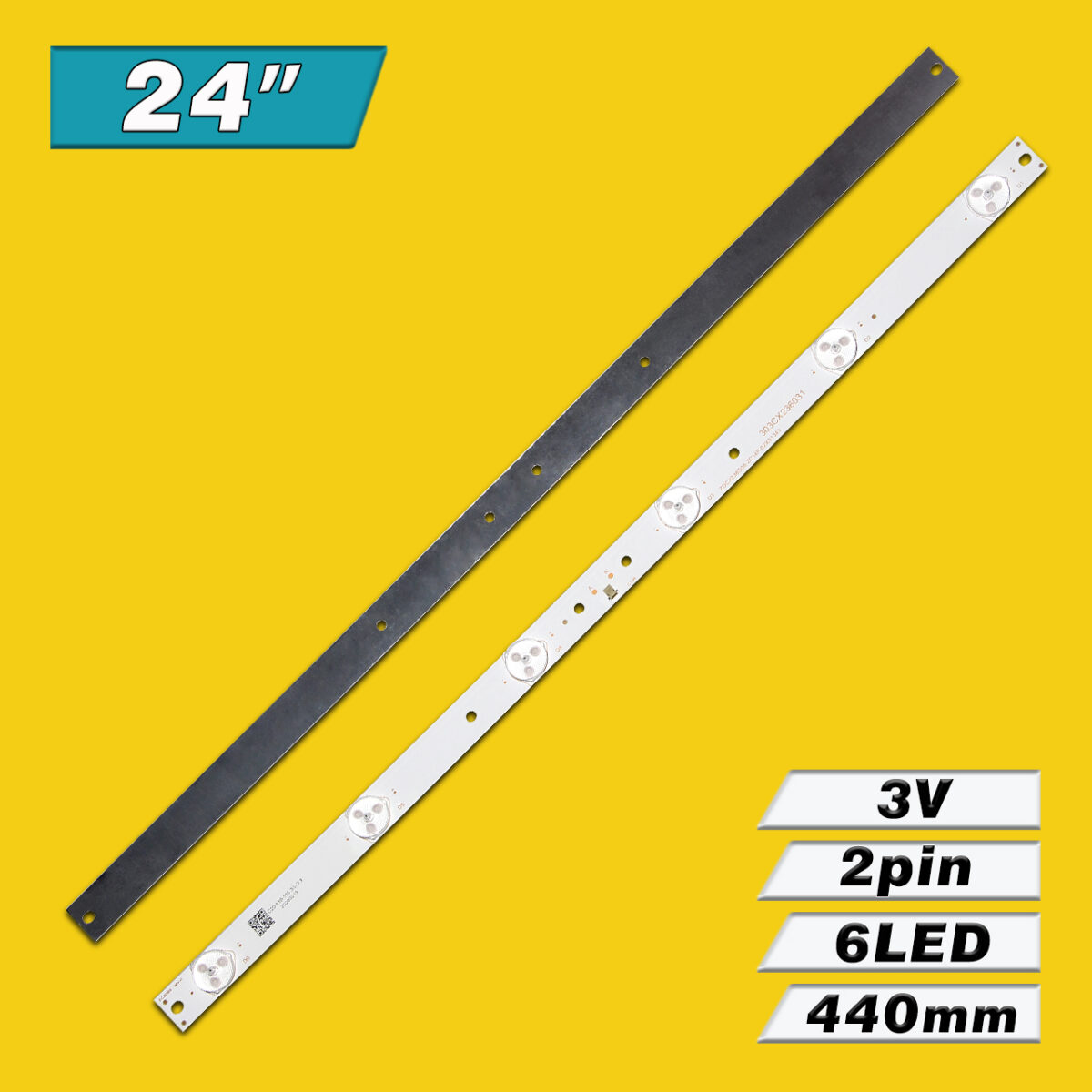

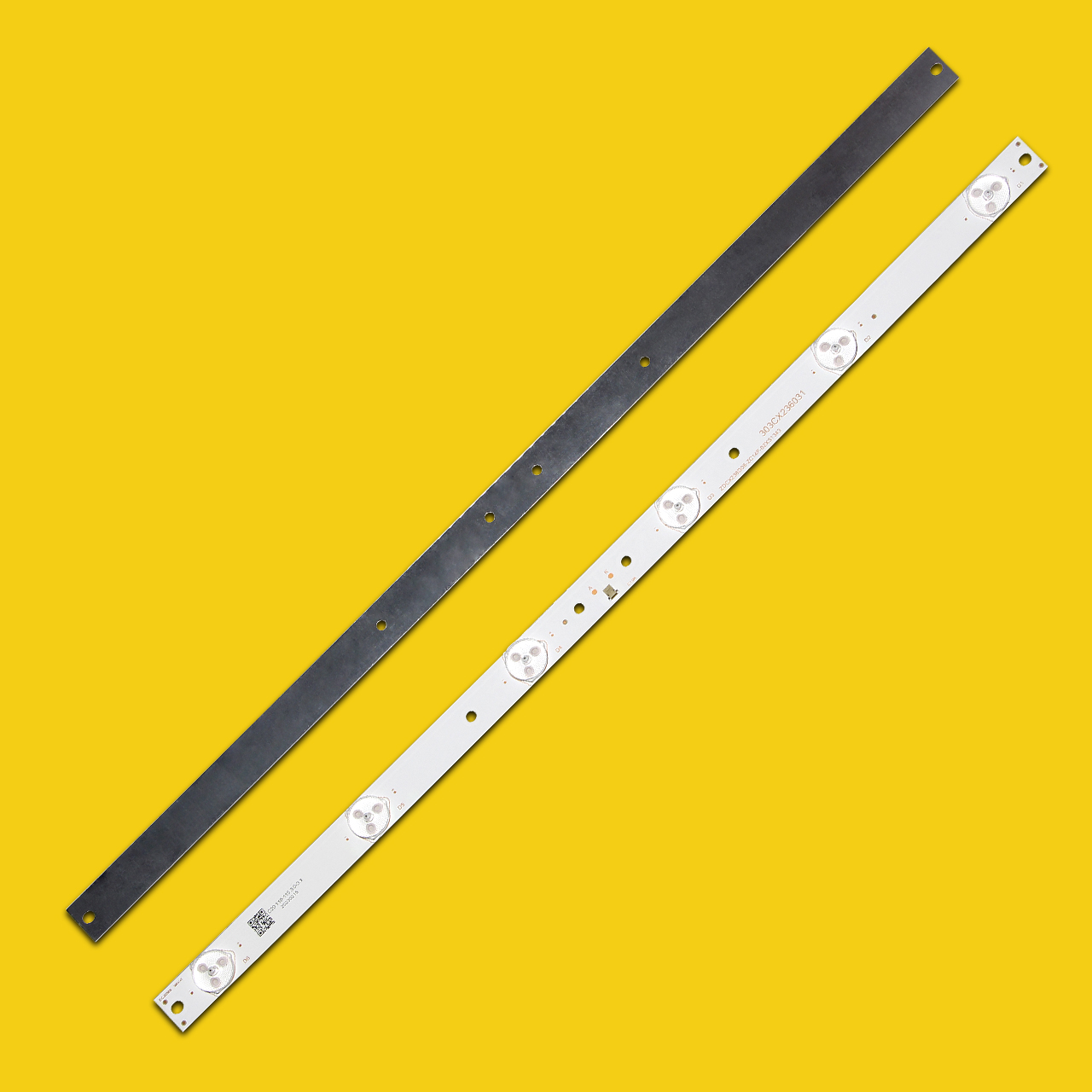

LED підсвітка TV 24″ ZDCX236D06-ZC14F-02 303CX36031 – ціна вказана за комплект із двох світлодіодних планок.
Повний комплект складається з двох планок:
- ZDCX236D06-ZC14F-02 303CX36031 – 2 шт.
Можлива проклейка теплопровідного скотча за запитом.

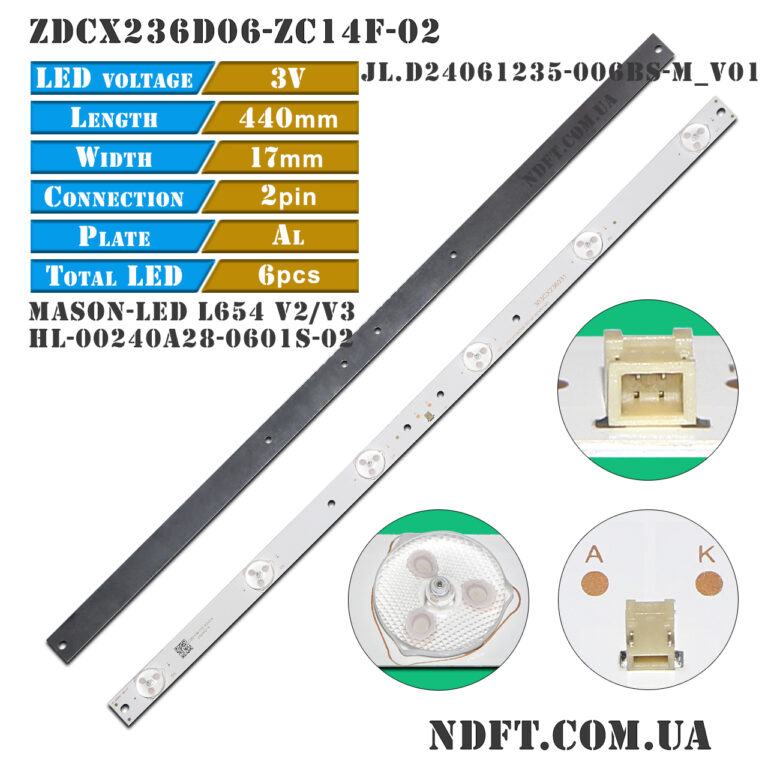

Комплект планок LED підсвітки ZDCX236D06-ZC14F-02 303CX36031 характеристики:

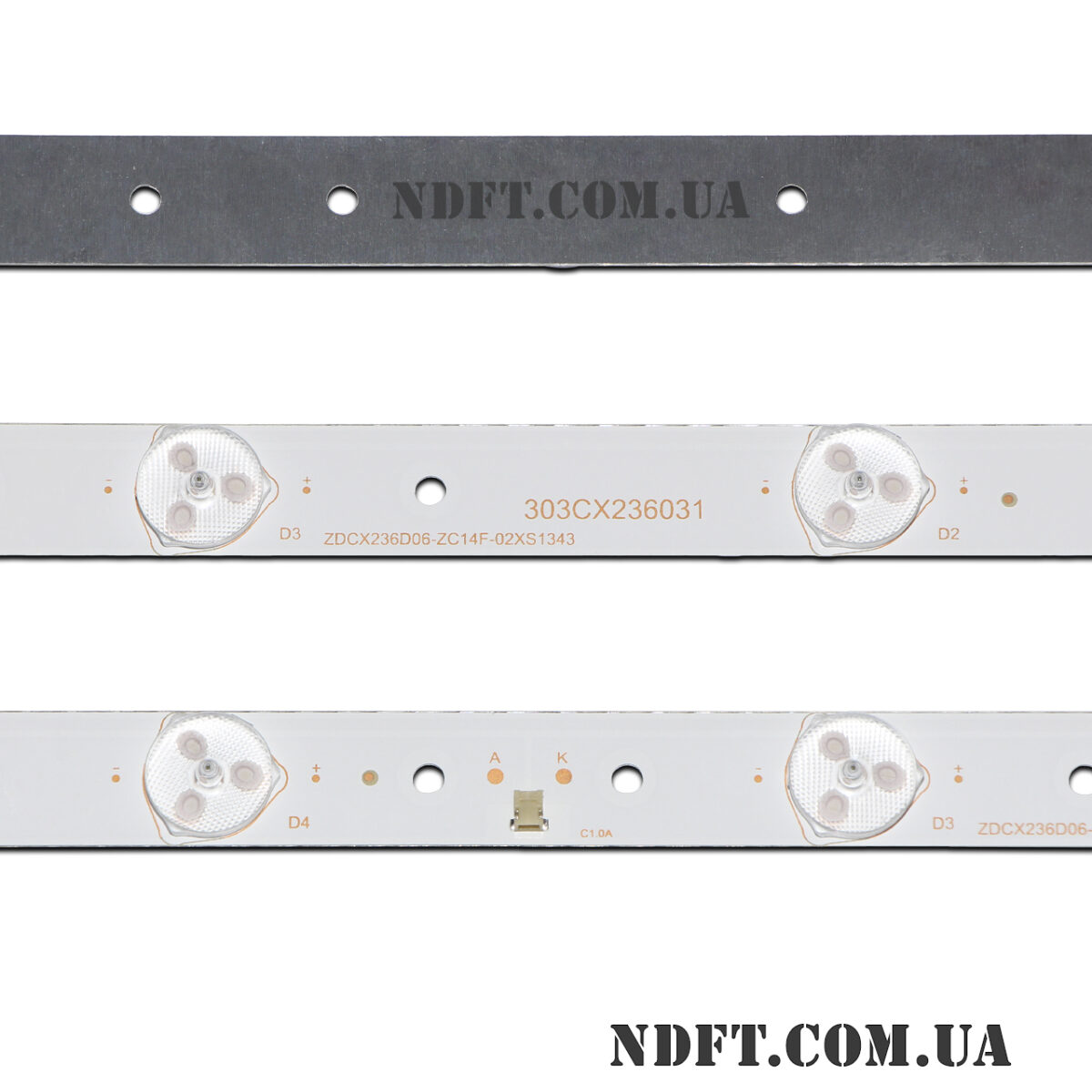

- Маркування:
- ZDCX236D06-ZC14F-02
- 303CX36031
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 18 В (6S1P)
- Кількість світлодіодів на кожній планці: 6 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 24″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки: 440 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 149 мм
- Відстань між центрами світлодіодів: 78-80-78-80-78 мм
- Відстань між центром 1-го та останнього LED: 393 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 17 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги ZDCX236D06-ZC14F-02 303CX36031:
- MASON-LED L654 V2
- MASON-LED L654 V3
- JL.D24061235-006BS-M_V01
- JL.D23661330-140AS-M_V01
- HL-00240A28-0601S-02 A1
- HL-00240A28-0601S-02 A4
- HL-00240A28-0601S-02 A5
- HL-3M236A28-0601S-01 A0 2X6
- HL-3M236A28-0601S-01 A1
- 180.DT0-2419D00-0H CX236M01
- MS-L1895 V4 (з доопрацюванням, 3pin, разный шаг LED, расположение отверстий)
- XJ236D06-ZC21FG-04 303XJ236035 (з доопрацюванням, 3pin, різні крок LED, розташування отворів, полярність)
- CRH-K243535T020654I-Rev1.1 (з доопрацюванням, 3pin, разный шаг LED, расположение отверстий)
- MX236D06-ZC21F-03 (з доопрацюванням, 3pin, разный шаг LED, расположение отверстий)
- JL.D23661235-334AS-M_V01 (з доопрацюванням)
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- CX238DLEDM, V236BJ1-P01, M250HTN01.1, PT236AT02-4, CX236DLEDM, V236BJ1-P03, M238HVN01.2, DS236FHBN10-VH03 та інших.
Сумісність з моделями телевізорів діагоналлю 24″:
- Akai: AKTV2413T, LEA-24V61W, AKTV2412, AKTV2415T, AKTV2416T, AKTV2420, AKTV245LED
- Allview: 24ATC5000-F
- Elenberg: 24AH4130
- Dexp: H24E7000E, F24D7100E, F24D7200E, H24C3000E
- Digiquest: DGQ24DLHR
- Felix: FXV-2415, FXV-2416, FXV-2416,
- F&U: FL24103, FL24105
- Harper: 24F0530T
- Horizon: 24HL5300H
- Infiniton: INTV-24LA280
- Majestic: TDV225/S2
- Manta: LED2403
- Micromax: MM2414
- NEI: 24NE4000
- Nevir: NVR-7512-24HD-N
- Navitech: LD-2250FHD
- Neo: LEF-2419D
- RCA: RLED2445A-G, RTDVD2409
- Proscan: PLED2329A, PLED2435A, PLED2435A-C, PLED2435A-D, PLED2435A-E, PLED2435A-G, PLED2435A-J, PLEDV2489A-CAR, PLEDV2489A-B-CAR
- Romsat: 24HMC1720
- Sang: LE-2419D
- Selecline: LED-2419D
- Skymaster: 24SH1000
- Smart Tech: LE-2419DSA, LE-2419D
- Starlight: 24DM3500
- Sungate: SG-2401
- Telefunken: TF-LED24S48T2
- Turbo-X: TXV-2454, TXV-2434
- Vortex: LEDV-24E19D, LEDV-24E19LED та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
