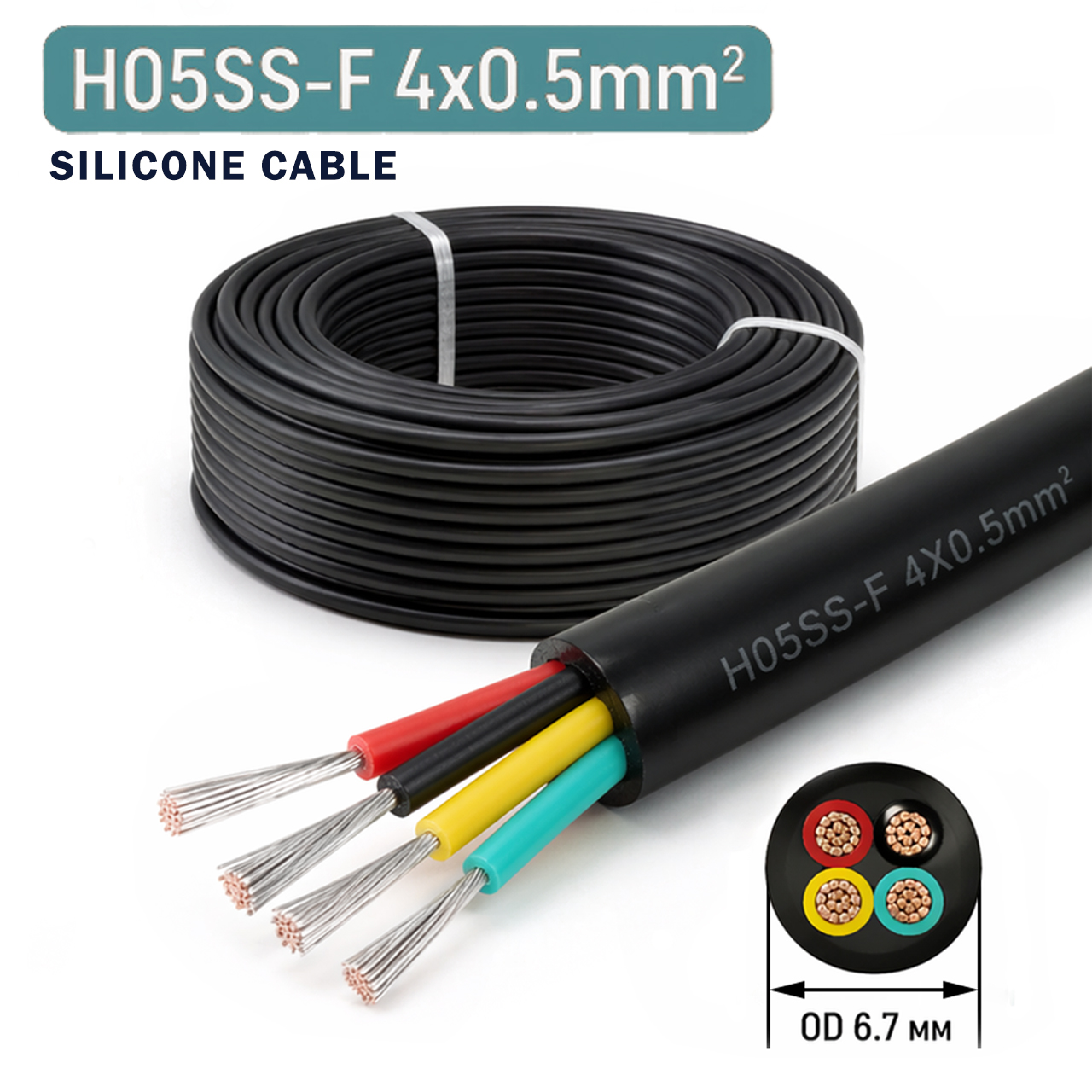

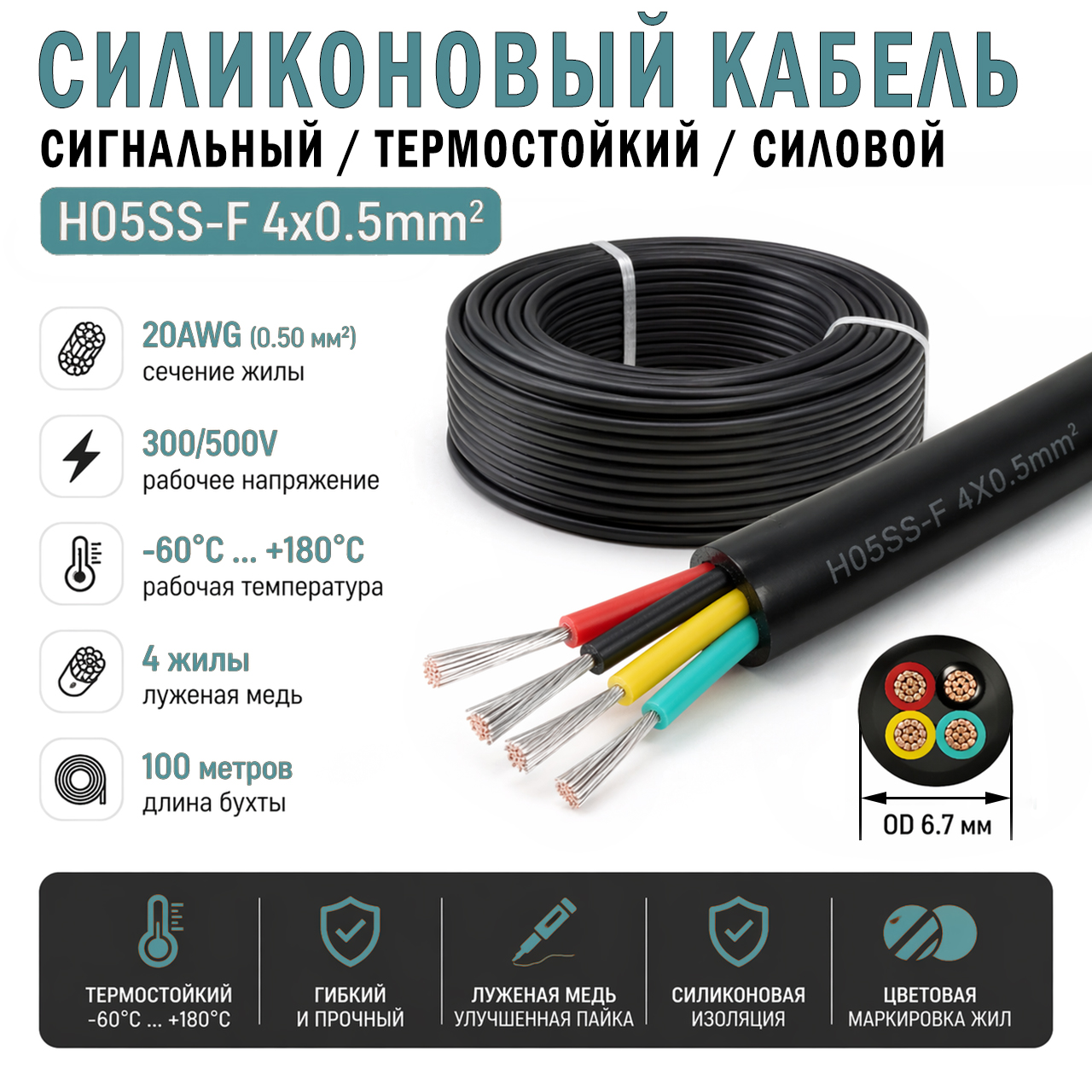

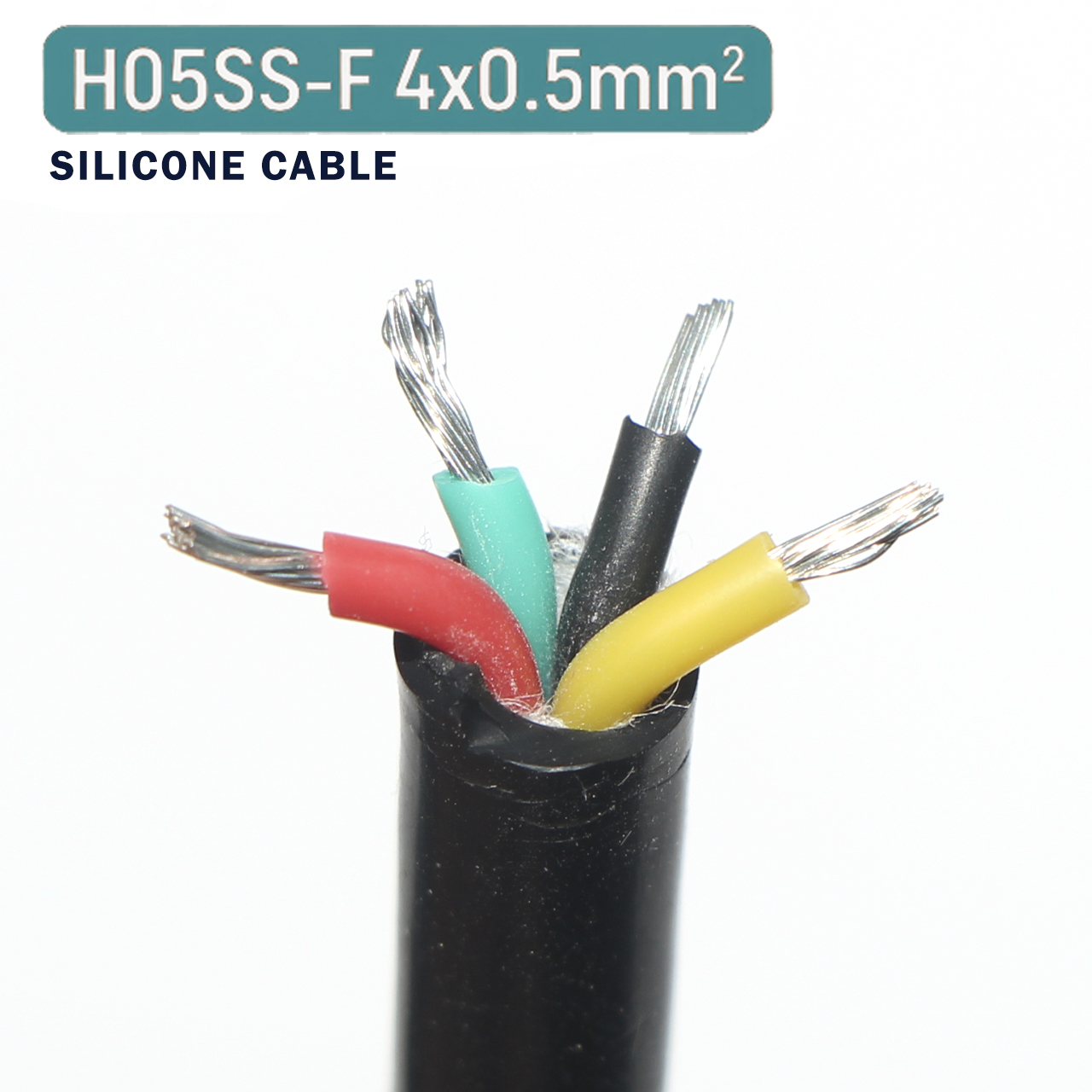

Силіконовий сигнальний кабель H05SS-F 4×0.5mm² — це гнучкий багатожильний кабель, який складається з чотирьох багатодротяних жил перерізом 20AWG (0,50 мм²) у термостійкій кольоровій силіконовій ізоляції, призначений для передачі сигналів та живлення в умовах підвищених температур та механічних навантажень.
Завдяки силіконовій ізоляції та лудженій міді кабель зберігає еластичність при екстремально низьких температурах, стійкий до перегріву та багаторазових вигинів.
Ізоляція проводу виготовлена з м'якого силіконущо витримує широкий діапазон температур від -60°C до 180°C.
Провідник проводу виконано з безкисневої лудженої міді у вигляді чотирьох жив із 20 дротів діаметром 0,18 мм. Лудіння дроту оловом підвищує корозійну стійкість міді та покращує адгезію припою при паянні. Невеликий діаметр дроту у поєднанні з силіконовою ізоляцією дає дроту неймовірну гнучкість та стійкість до вібрацій.
Відмінно підходить для електроніки, промислового обладнання, нагрівальних систем, підключення термодатчиків, FPV та DIY-проектів, а також у місцях, де потрібна підвищена гнучкість та надійність.
Маркування H05SS-F розшифровується згідно з європейським гармонізованим стандартом (CENELEC):
- H — Відповідність гармонізованому стандарту (Harmonized standard)
- 05 — Номінальна напруга 300/500 В
- S — ізоляція жил із силіконової гуми
- S — зовнішня оболонка із силіконової гуми
- F — Гнучка багатодротяна мідна жила (5-й клас гнучкості)
Силіконовий силовий сигнальний кабель H05SS-F 4×0.5mm наступні переваги
- Висока термостійкість: від -60°C до +180°C
- Гнучкість та стійкість до вигинів
- Лужена мідь: захист від окислення, корозії, покращується паяння провідника
- Силіконова ізоляція: не тріскається і не дубіє
- Зручне кольорове маркування жил: червона, чорна, жовта, бірюзова ізоляція
Провід у силіконовій ізоляції 4*20AWG має такі характеристики:
- Розмір перетину проводу: 20AWG (0,50 мм²)
- Зовнішній діаметр кабелю (OD): 6,7 мм
- Кількість жил: 4
- Кількість дротів у жилі: 20
- Діаметр одного дроту: 0,18 мм
- Товщина ізоляції кабелю: 0,9 мм
- Товщина ізоляції жили: 0,4 мм
- Матеріал провідника: безкиснева луджена мідь
- Матеріал ізоляції: силікон
- Допустима напруга між житловою та землею: 300 В
- Допустима напруга між жилами: 500 В
- Діапазон робочих температур: -60°C … 180°C
- Колір ізоляції кабелю: чорний
- Колір ізоляції жили: червоний/чорний/жовтий/бірюзовий
- Довжина в заводській бухті: 100 м
- Країна виробник: Китай
Параметри силіконового кабелю
| Маркування | Параметри провідника | Параметри ізоляції | ||||||
| Стандарт жили | Переріз жили | Діаметр дроту | Число жил | Число дротів у жилі | Товщина ізоляції кабелю | Товщина ізоляції жили | Зовнішній діаметр кабелю (OD) | |
| AWG | мм² | мм | шт. | шт. | мм | мм | мм | |
| H05SS-F 4*0.5 | 20AWG | 0,5 | 0,18 | 4 | 20 | 0,9 | 0,4 | 6,7 |
| H05SS-F 5*0.3 | 22AWG | 0,3 | 0,18 | 5 | 12 | 0,9 | 0,4 | 6,5 |
