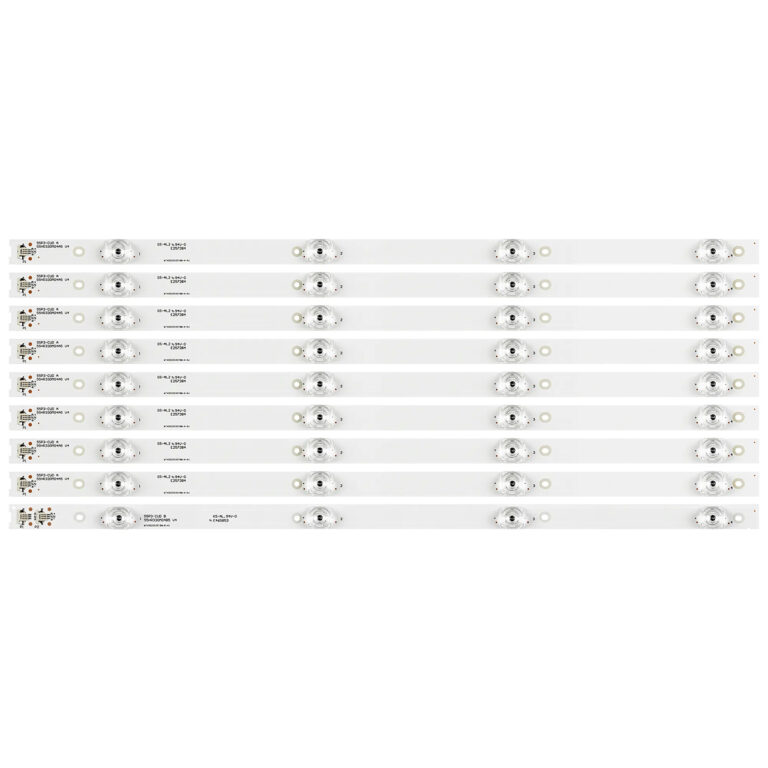

LED підсвітка TV 55″ 55HR330M04A5 + 55HR330M04B5 (GIC55LB87/GIC55LB88-3030F2.1-V0.1) – ціна вказана за комплект із 9-ти світлодіодних планок.
Повний комплект складається з 9-ти планок:
- 55P3C A 55HR330M04A5 V3 (TMT_55P3_8X4+1x4_3030C_d6t-2d1_L_4S1P REV0V4) – 8 шт.
- 55P3C B 55HR330M04B5 V3 (TMT_55P3_8X4+1x4_3030C_d6t-2d1_R_2S1Px2 REV.V4) – 1 шт.
Можлива проклейка теплопровідного скотча за запитом.
Комплект планок LED підсвітки 55P3C A 55HR330M04A5 V3 + 55P3C B 55HR330M04B5 V3 характеристики:
- Маркування:
- 55P3C A 55HR330M04A5 V3
- 55P3C B 55HR330M04B5 V3
- LEFT BLUE-55D2006V2W4C1B52218M-HG
- LEFT BLUE-55D2006V2W2C1Bx2-52218M-IG
- LD2RD2U3-D-K
- Робоча напруга одного світлодіода: 6 В
- Общее напряжение планки/группы:
- A (L) тип: 24 В (4S1P)
- B (R) тип: 12 В (2×2S1P)
- Кількість світлодіодів на кожній планці:
- A (L) тип: 4 шт. (1 група)
- B (R) тип: 4 шт. (2 групи по 2 шт.)
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 55″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки: 522 мм

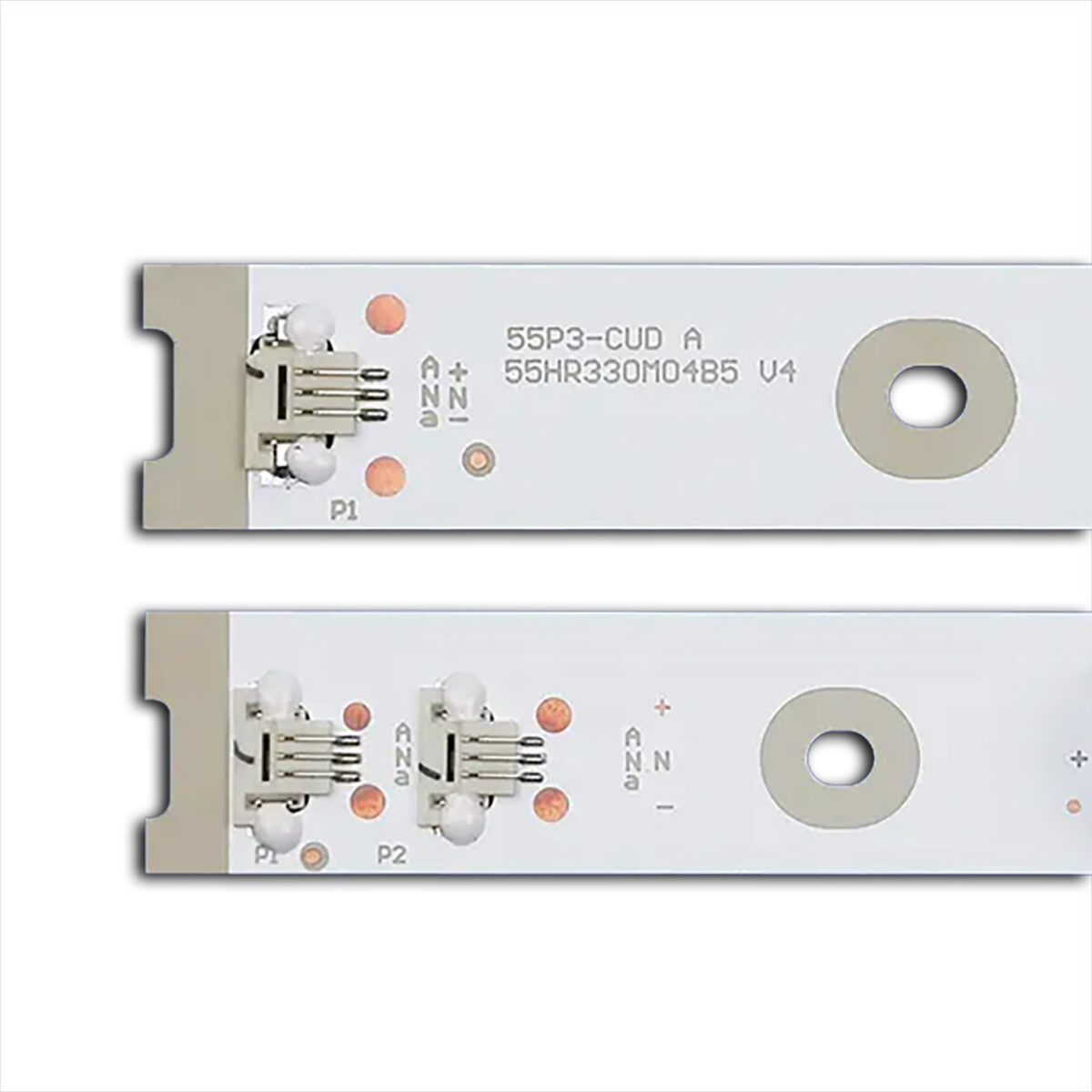

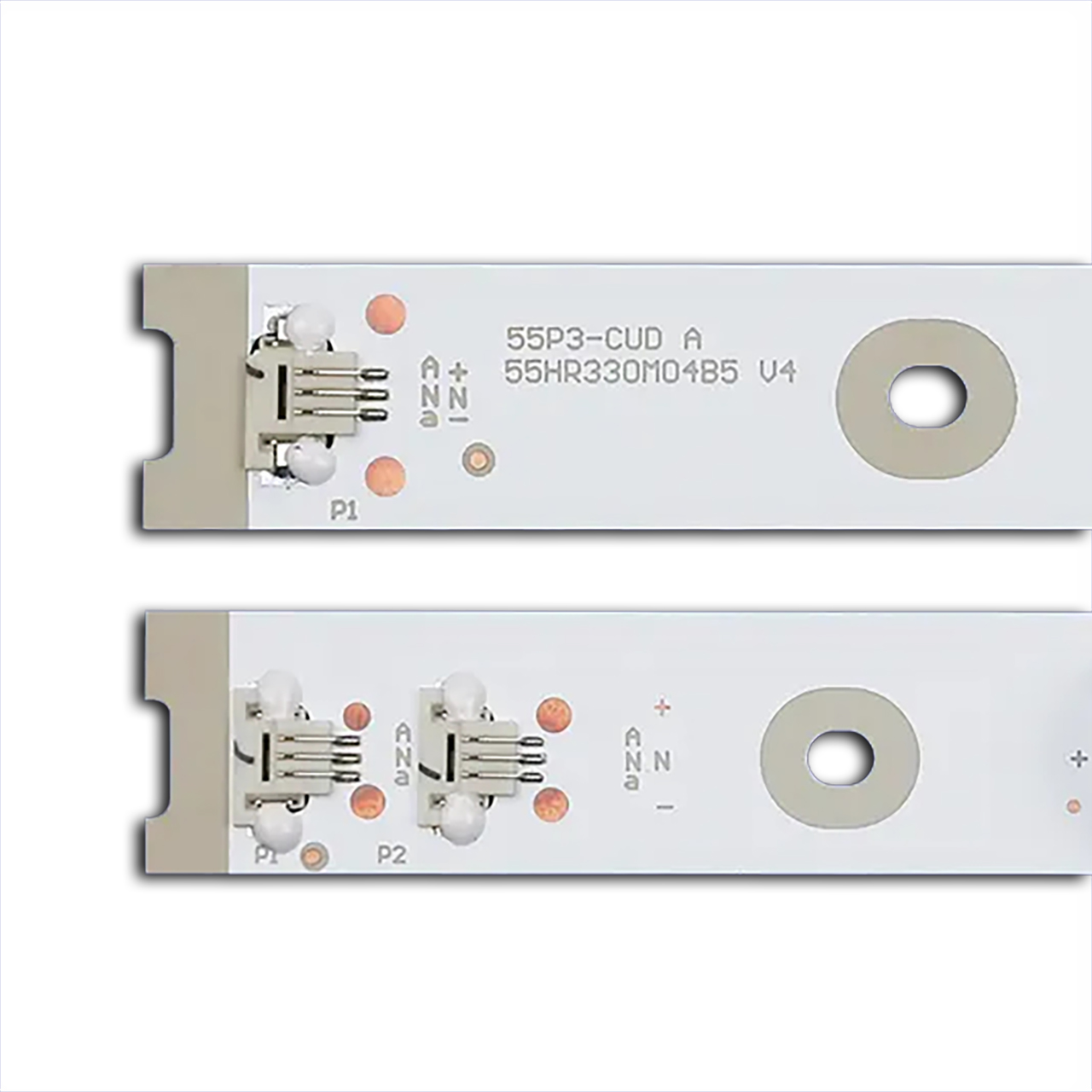

- Кількість контактів на роз’ємі: 3
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 152-172-135 мм
- Відстань між центрами світлодіодів: 140-135-140 мм
- Відстань між центром 1-го та останнього LED: 415 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 18 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги 55P3C A 55HR330M04A5 V3 + 55P3C B 55HR330M04B5 V3:
- TMT_55P3_8X4+1x4_3030C_d6t-2d1_L_4S1P REV.V4
- TMT_55P3_8X4+1x4_3030C_d6t-2d1_R_2S1Px2 REV.V4
- TMT-55P3-8X4+1×4-3030C-d6t-2d1-L-4S1P REV.V4
- TMT-55P3-8X4+1×4-3030C-d6t-2d1-R-2S1Px2 REV.V4
- 55P3-CUD A 55HR330M04A5 V4
- 55P3-CUD B 55HR330M04B5 V4
- LD2RB2U2-C-K
- 4C-LB5504-HR15J
- 4C-LB5504-HR16J
- 4C-LB5504-HR17J
- 4C-LB5504-HR18J
- YHE-4C-LB5504-YH12J
- YHE-4C-LB5504-YH15J
- YHF-4C-LB5504-YH15J
- 006-P1K3536A
- 006-P1K3537A
- 4C-LB5504-ZM03J
- GIC55LB87_3030F2.1_V0.1_20170118
- GIC55LB88_3030F2.1_V0.1_20170118
- GIC55LB87-3030F2.1-V0.1-20170118
- GIC55LB88-3030F2.1-V0.1-20170118
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- ST5461D07-3 Ver.2.1 (LVU550ND1L)
- LVU550ND1L CD9W27
- LVU550ND1L CD9W16 V3
- LVU550ND1L CD9W5 V9 та інших.
Сумісність з моделями телевізорів діагоналлю 55″:
- Merlot: 55M2CU
- Meile: 55M2CU
- Rowa: 55BX7600, 55BC7600
- TCL: 55A950C, L55P3CUS, 55A880C, 55BC7600, 55BX7600, 55A850C, 55BC7700, 55HL8530, 55P3CA, 55P3, 55P3C, 55P3F, 55N3, 55V1, 55V1M, U55P6096, 55T1YP, 55N3G, 55P3-CUD, 55A950CS
- Thomson: 55UC6596, 55UC6596X1, 55UC6006, 55UC6006C, 55UC6006S, 55UC6586, 55US6106, 55UC6596S
- Toshiba: 55U6780C та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
