LED підсвітка TV 43″ Arcelik-43-Crystal-1X3+1X4-L-1313FC-7S1P REV.V0 (7LED 850mm 3V, 124A CSP 43 Crystal) – ціна вказана за комплект із 8-ми світлодіодних планок.

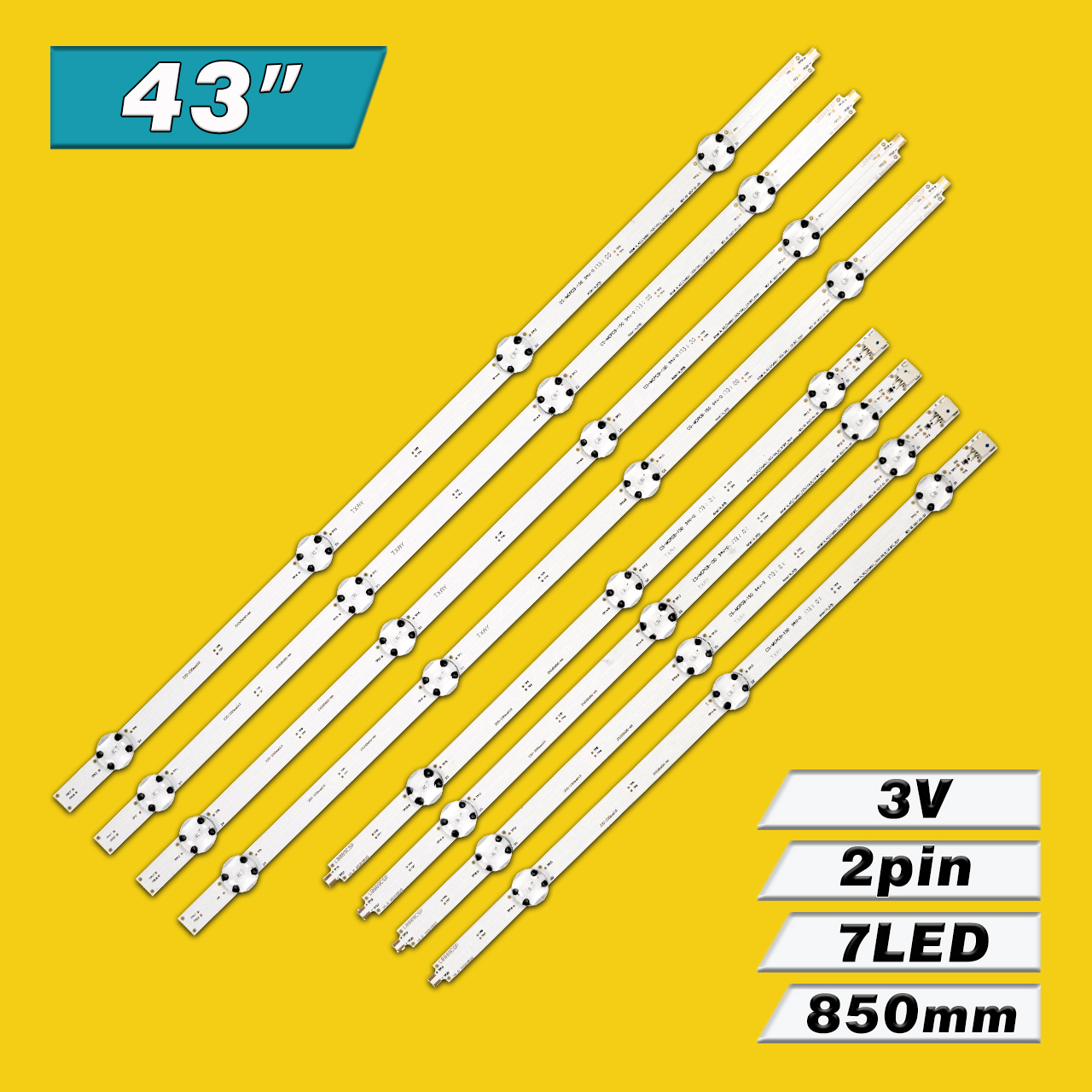

Повний комплект складається з 8-ми планок (по 4 шт. кожного виду):
- Arcelik_43_Crystal_1X3+1X4_L_1313FC_7S1P REV.V0 – 4 шт.
- Arcelik_43_Crystal_1X3+1X4_R_1313FC_7S1P REV.V0 – 4 шт.

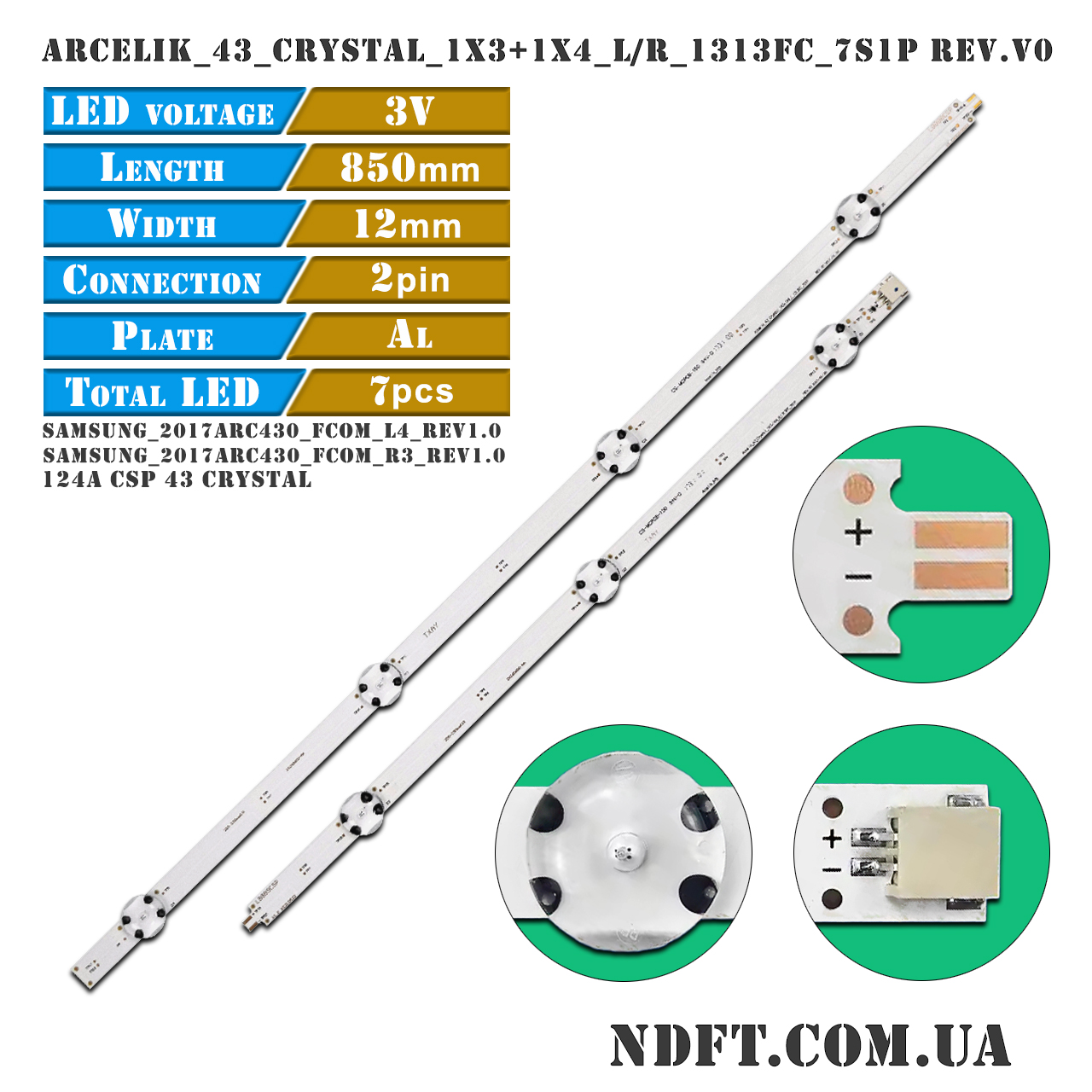

Комплект планок LED підсвітки Arcelik_43_Crystal_1X3+1X4_L/R_1313FC_7S1P REV.V0 характеристики:
- Маркування:

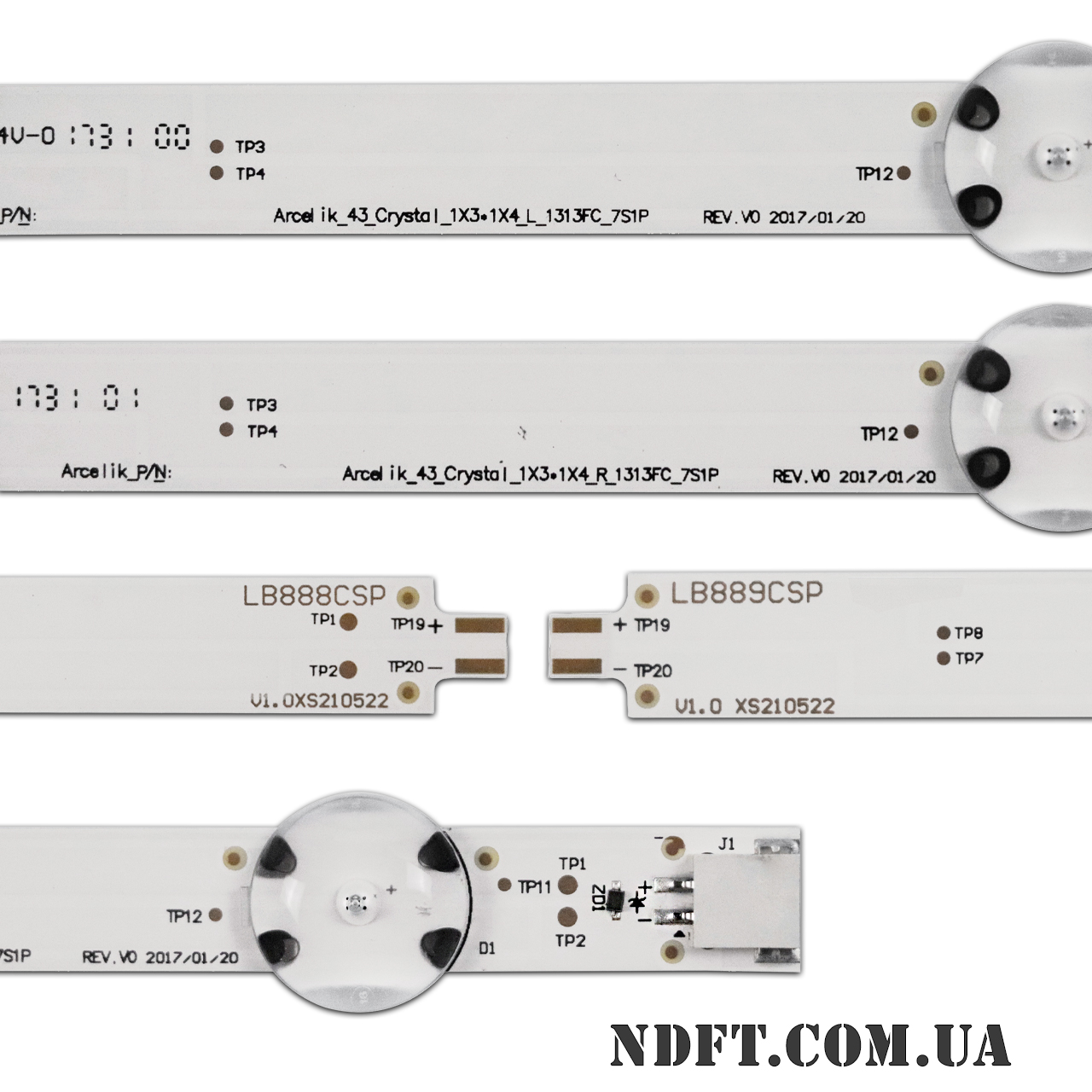

- Arcelik_43_Crystal_1X3+1X4_L_1313FC_7S1P REV.V0
- Arcelik_43_Crystal_1X3+1X4_R_1313FC_7S1P REV.V0
- 2217 124A CSP 43 Crystal
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 21 В (7S1P)
- Кількість світлодіодів на планці:
- L тип: 4 шт.
- R тип: 3 шт.
- L+R у зборі: 7 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 43″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки:
- L тип: 490 мм
- R тип: 360 мм
- L+R у зборі: 850 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами світлодіодів:
- L+R у зборі: 130-130-130-95-130-130 мм
- Відстань між центром 1-го та останнього LED: 745 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 12 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги Arcelik_43_Crystal_1X3+1X4_L/R_1313FC_7S1P REV.V0:
- Arcelik_43_Crystal_1X3+1X4_L_1313FC_7S1P REV.V0
- Arcelik_43_Crystal_1X3+1X4_R_1313FC_7S1P REV.V0
- Arcelik-43-Crystal-1X3+1X4-L-1313FC-7S1P REV.V0
- Arcelik-43-Crystal-1X3+1X4-R-1313FC-7S1P REV.V0
- SAMSUNG-2017ARC430-FCOM-L4-REV1.0-170427 LM41-00536A
- SAMSUNG-2017ARC430-FCOM-R3-REV1.0-170427 LM41-00537A
- SAMSUNG_2017ARC430_FCOM_L4_REV1.0_170427_LM41-00536A
- SAMSUNG_2017ARC430_FCOM_R3_REV1.0_170427_LM41-00537A
- 124A CSP Arcelik 43 Crystal
- CS-MCPCB-150
- ZXW65600-AA, ZXX65600-AA, ZXY65600-AA, ZXZ65600-AA, ZYA65600-AA, ZYB65600-AA, ZCU606-SET, ZCT606-SET
Застосовуються для ремонту телевізорів у наступних панелях матриць (маркування панелей та матриць):
- LC430EQY-SHM1, LC430EGQ-SMM3, LC430DUY-SHA1, V430DJ1-Q01, V430DJ1-Q02, V430DJ1-Q03, T430QVN03, T430HVN01.3 (AUO)
- 057T43-C21, 057D43-C31, 057D43-C40, 057T43-C65, 057T43-B97 та інших.
Сумісність з моделями телевізорів діагоналлю 43″:
- Arcelik: A43L 6760 5B, A43L 8752 5S, A43L 6752 5B, A43L 6760 D, A43L 5860 4B, A43L 8840 5B, A43L67605B,
- Beko: B43L 8752 5S, B43L 6760 5B, B43L 6752 5B, B43L 8740 5B, B43L 5860 4B, B43L87525S, B43L 8752 5S
- Grundig: 43VLX7730SP, 43GFB7788, 43VLX573043, 43 VLX 7730 SP, 43 CLX 7745 AP, 43 VLE 5830 BN, 43GUB8762, 43 GUB 8762, 43 CLE 6845 AP, 43 VLE 6830 BP, 43 CLE 5845 AN, 43 VLX 5730 4S, 43GFB6722, 43GFB6825, 43GFB6728, 43GFB6822, 43GFB6827, 43GFB6820, 43GFB6824, 43GFB6826, 43GFB6060, 43GFB7729, 43VLX7710BP, 43VLX7000BP, 43GUB8766, 43GUB8852, 43GUB8767, 43GUB8768, 43 GFB 6722, 43 GFB 6825, 43 GFB 6728, 43 GFB 6822, 43 GFB 6827, 43 GFB 6820, 43 GFB 6824, 43 GFB 6826, 43 GFB 6060, 43 GFB 7729, 43 VLX 7710 BP, 43 VLX 7000 BP, 43 GUB 8766, 43 GUB 8852, 43 GUB 8767, 43 GUB 8768, 43VLE5830BN, 43 VLE 5830 BN, 43VLX7810BP, 43 VLX 7810 BP, 43 VLX 7100 BP, 43VLX7100BP та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
