LED підсвітка TV 55″ LED55D10A-ZC14AG-01 + LED55D10B-ZC14AG-01 – ціна вказана за повний комплект із 14-ти світлодіодних планок.

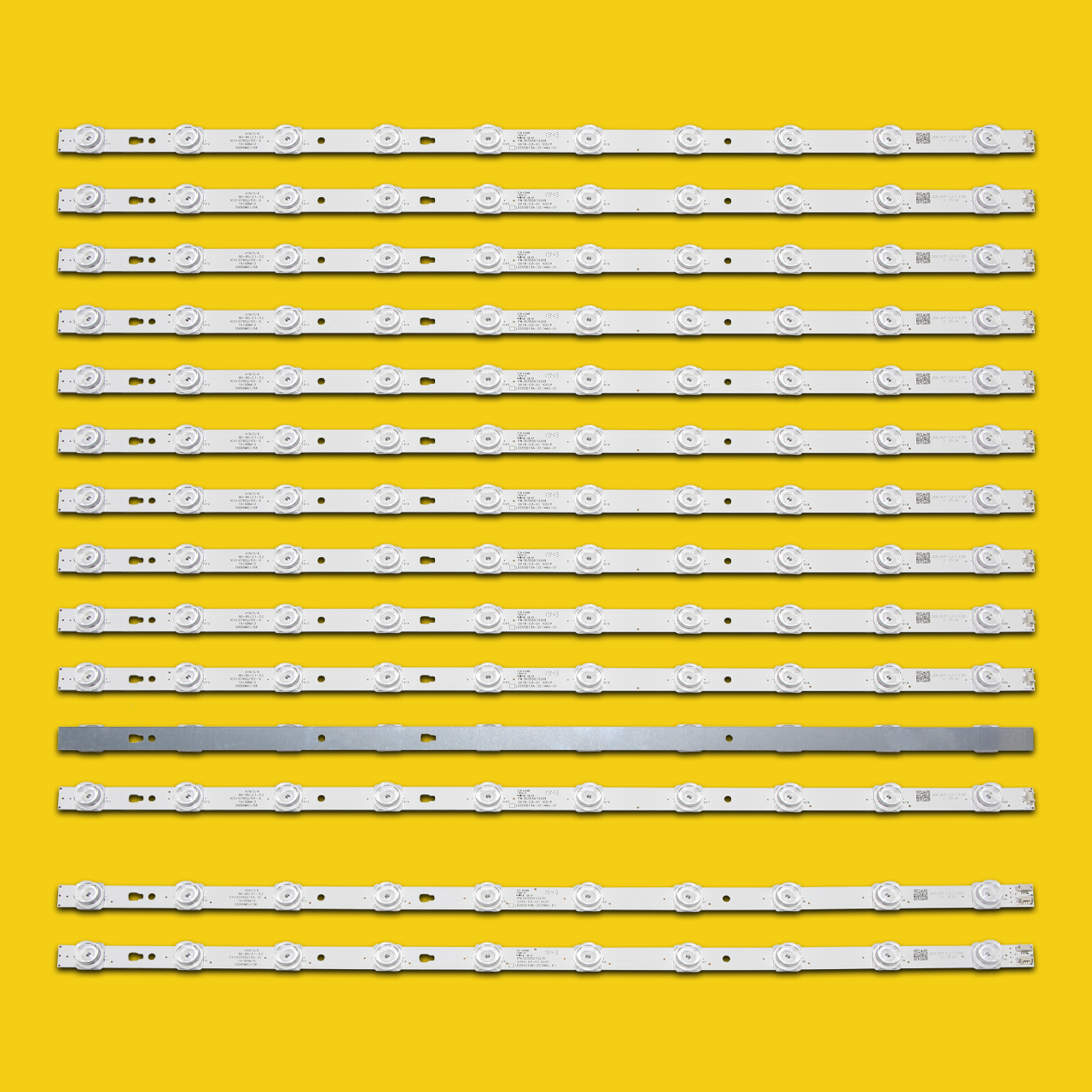

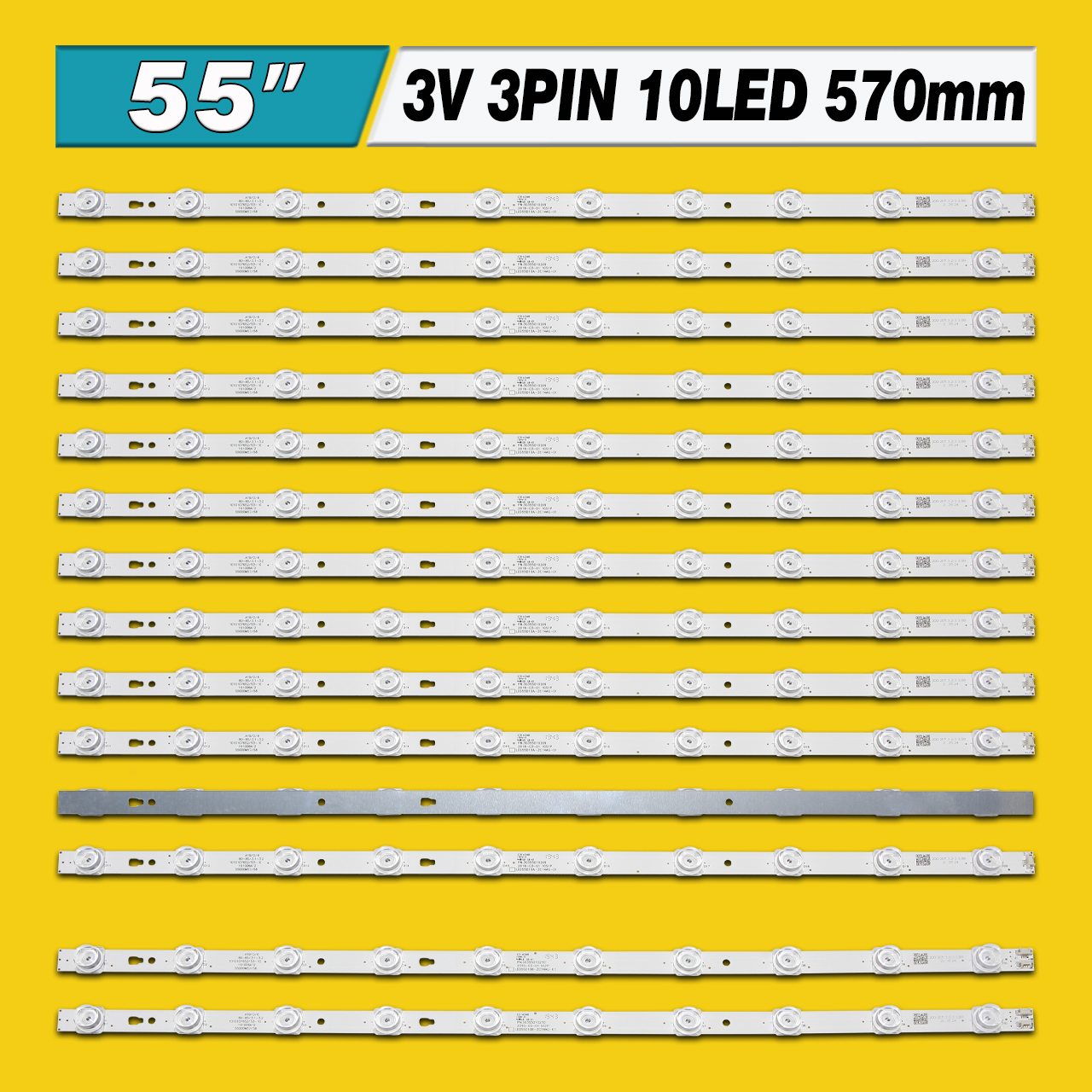

Повний комплект складається з 14-ти планок:
- LED55D10A-ZC14AG-01 PN:30355010209 – 12 шт.
- LED55D10B-ZC14AG-01 PN:30355010210 – 2 шт.
Можлива проклейка теплопровідного скотча за запитом.

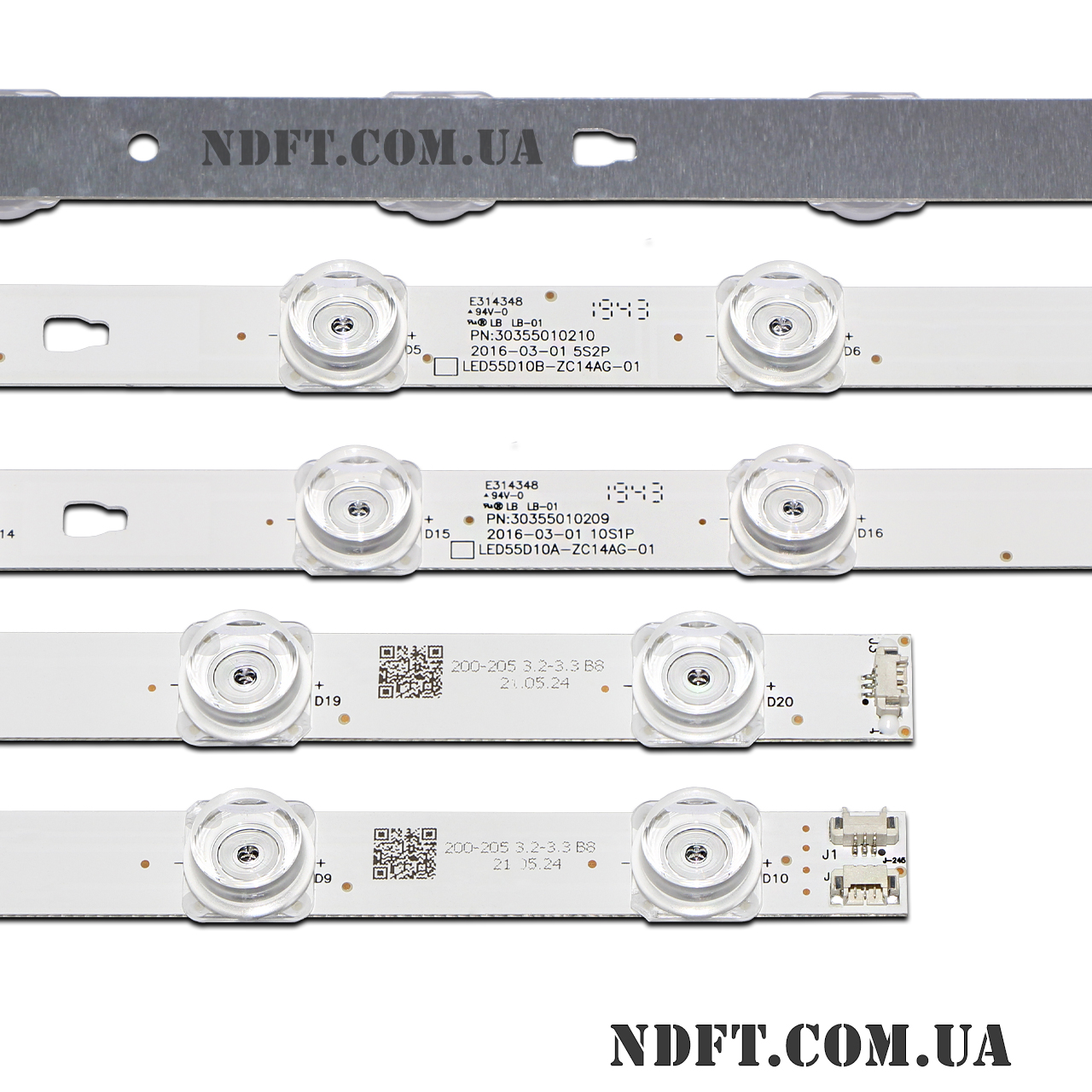

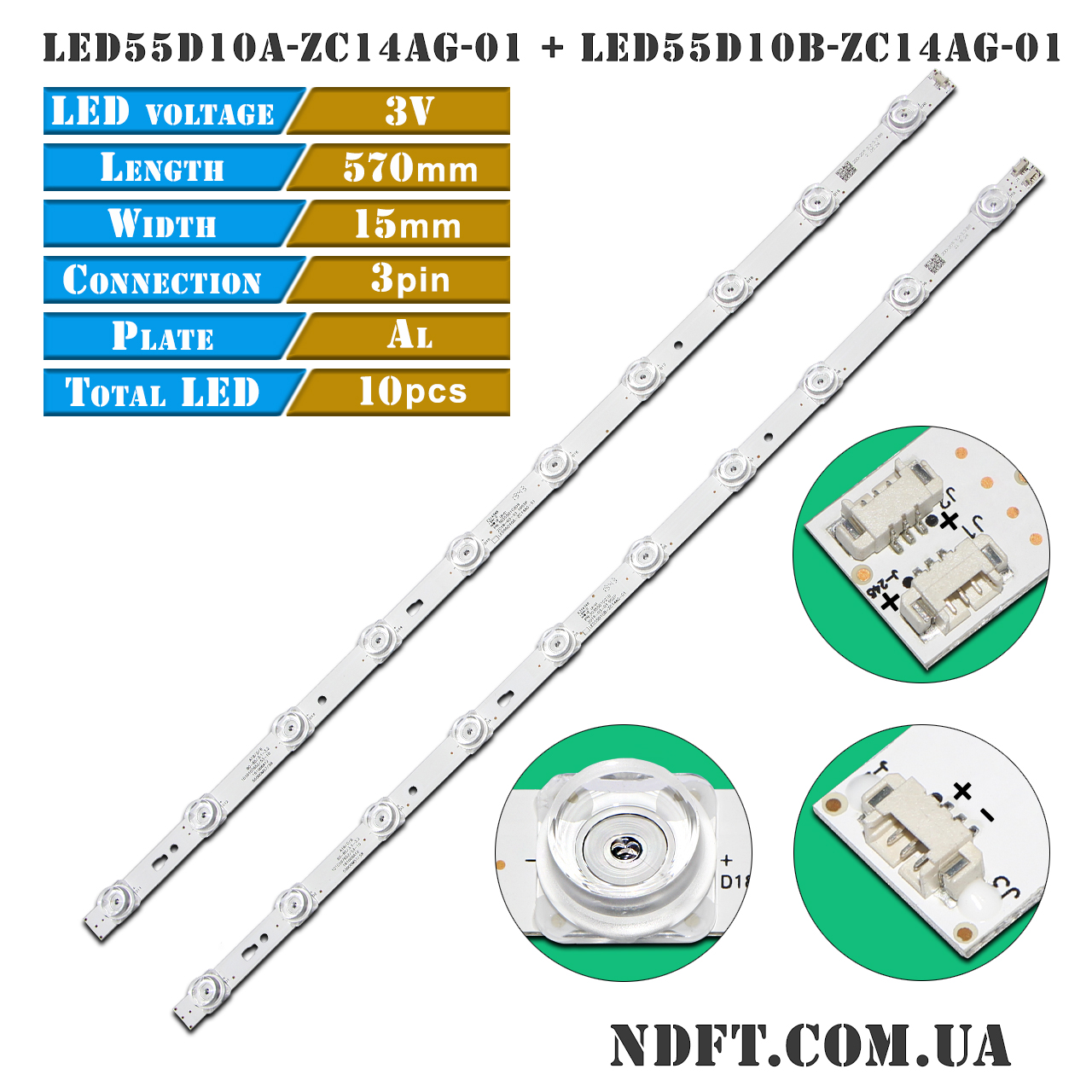

Комплект планок LED підсвітки LED55D10A-ZC14AG-01 + LED55D10B-ZC14AG-01 характеристики:
- Маркування:
- LED55D10A-ZC14AG-01 PN:30355010209
- LED55D10B-ZC14AG-01 PN:30355010210
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки:
- A тип: 30 В (10S1P)
- Загальна напруга групи:
- B тип: 15 В (2×5S2P)
- Кількість світлодіодів на кожній планці:
- A тип: 10 шт. (1 група по 10 шт.)
- B тип: 10 шт. (2 групи по 5 шт.)
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 55″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки: 570 мм
- Кількість контактів на роз’ємі: 3
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами отворів для кріплення: 10-99-62-174- мм
- Відстань між центрами світлодіодів: 58 мм
- Відстань між центром 1-го та останнього LED: 523 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 15 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LED55D10A-ZC14AG-01 + LED55D10B-ZC14AG-01:
- LED55D10-01(D) 30355010207
- LED55D10-02(D) 30355010208
- LED55D10A-ZC14AG-02 30355010211
- LED55D10B-ZC14AG-02 30355010212
- 55D2003V1W5C1Bx2-56815M
- 55D2003V1W10C1B56815M
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- LC546PU1I01, LC546PU2L02, LSC550FN06, LSC550FN08, SLC550FN05 та інших.
Сумісність з моделями телевізорів діагоналлю 55″:
- Erisson: 55ULES76T2, 55ULX9000T2, 55ULES76 T2
- Haier: LS55H310G, LS55H510X, LS-55H510X, LS55A51, LS55AL88U71, LS55M31, LS55H30000W, LS55H510N, U55H3, LS55H6000, U55K5, LS55U51A, LS55H3000W, LE55D8810, LE55D88UD, LS55AL88G31, LS55H10N, LS55H520N, LS55AL88U71P, LS55AL88U71N, H55E17, U55A5, LS55A31J, LS55AL88M81
- Hitachi: 55C60
- JVC: LT-55UE76, LT55UE76, LT-55MCF785
- Kivi: 55UX10S
- Konka: LED55K35U, 55K35U, A55U, S55U, LED55K36U, 55K36U, H55UI, S550U
- Moken: F55A71F1, U55A71F
- Panda: LC-546PU1L01, LC-546PU1I01
- TCL: H55V6000, HW55V60
- Telefunken: TF-LED55S37T2SU, TFLED55S37T2SU та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
