LED підсвітка TV Skyworth 55″ ShineOn 2D03859 Rev.A + ShineOn 2D03860 Rev.B – ціна вказана за комплект із 10-ти світлодіодних планок (4A+1B).

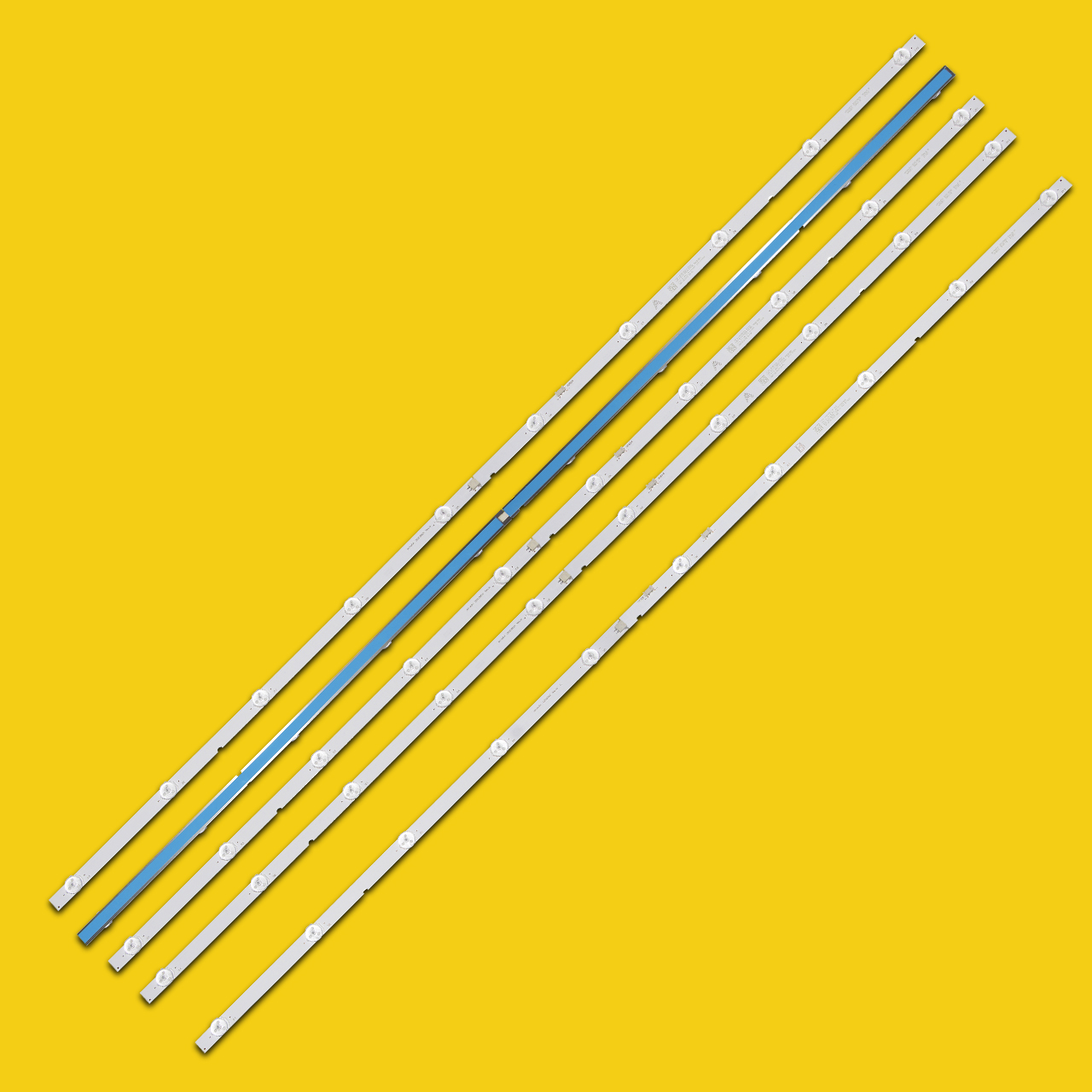

Повний комплект складається з 10-ти складових планок по 5LED або 5-ти цілісних планок по 10LED:
- ShineOn 2D03859 Rev.A L (5LED) – 4 шт.
- ShineOn 2D03859 Rev.A R (5LED) – 4 шт.
- ShineOn 2D03860 Rev.B L (5LED) – 1 шт.
- ShineOn 2D03860 Rev.B R (5LED) – 1 шт.
Зустрічається схожий комплект, що складається з 5-ти планок тип-А з одним роз'ємом, у поточному комплекті планку тип-В з двома роз'ємами можна доопрацювати в планку тип-А.

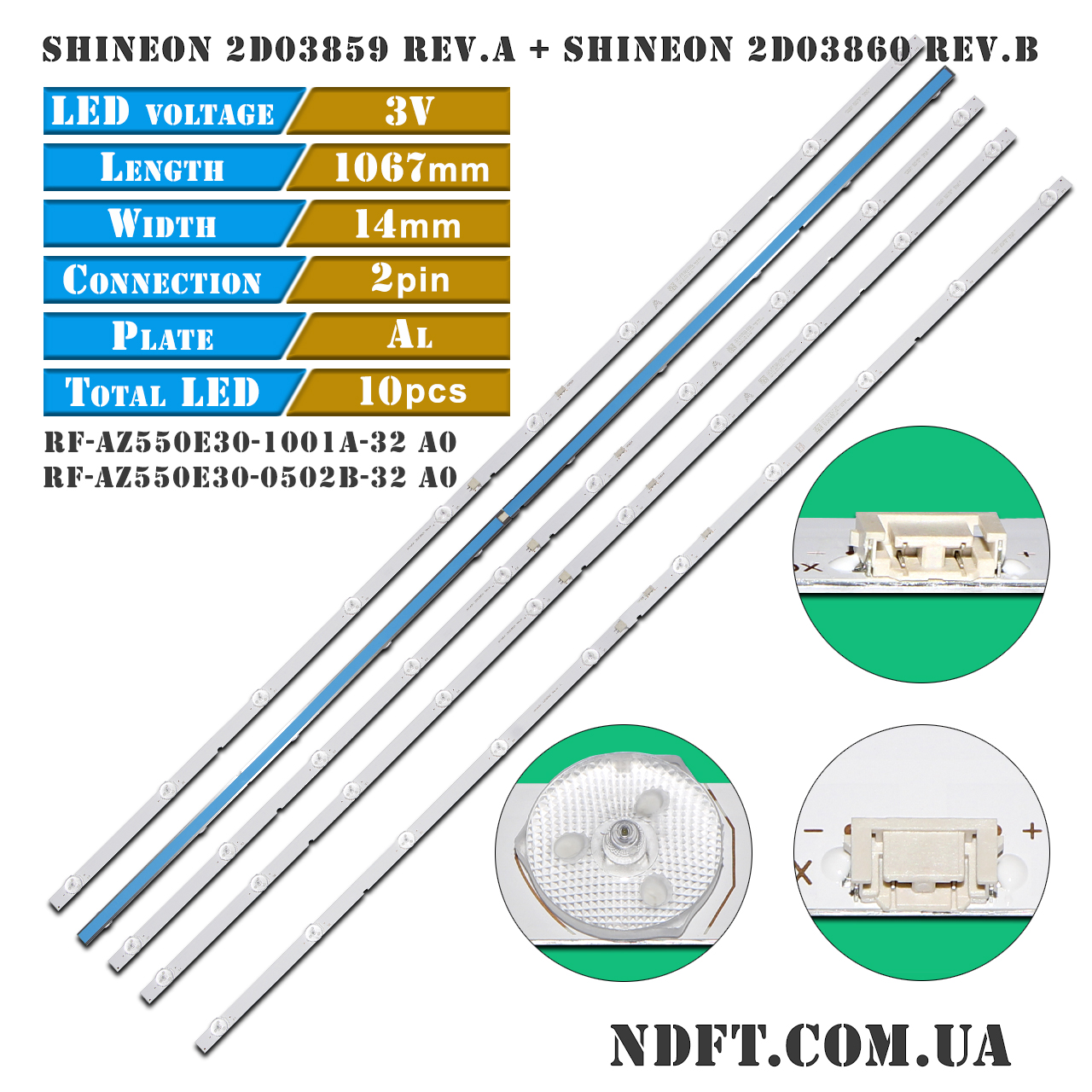

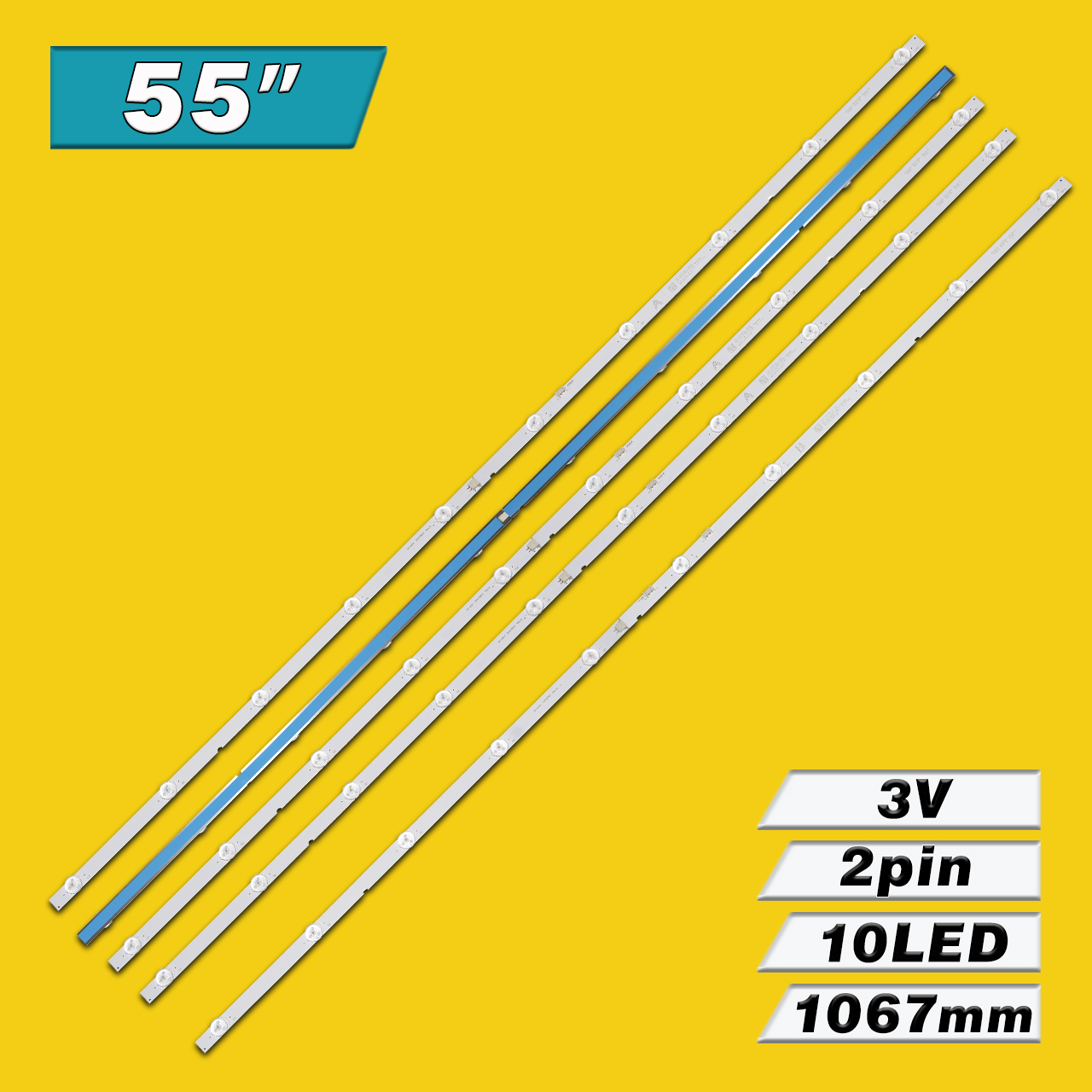

Комплект планок LED підсвітки ShineOn 2D03859 Rev.A + ShineOn 2D03860 Rev.B характеристики:

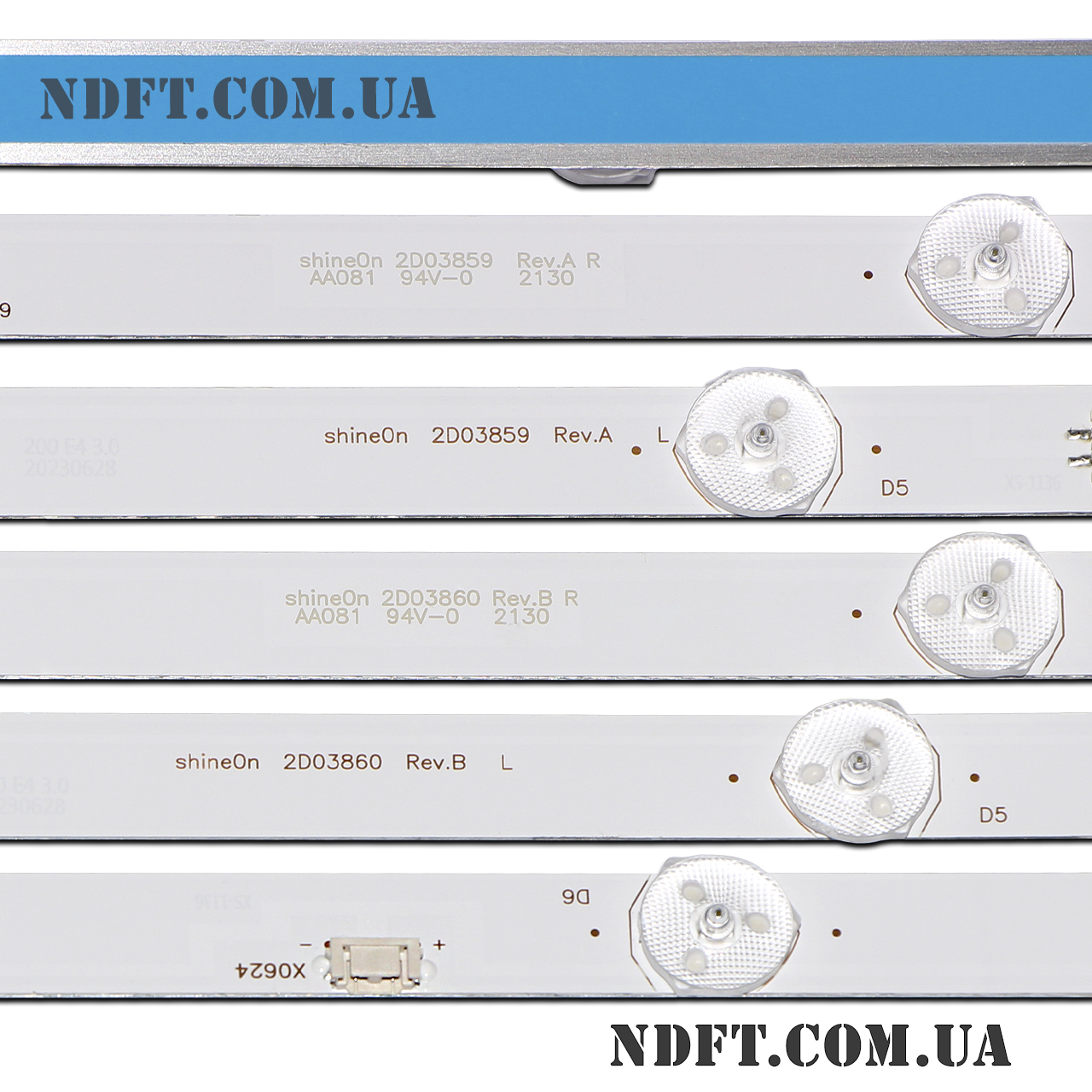

- Маркування:
- ShineOn 2D03859 Rev.A L/R
- ShineOn 2D03860 Rev.B L/R
- 770-655000-В180
- 770-655000-В190
- 3B10CX107014A
- 3B10CX107014B
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки:
- A (L+R) у зборі: 30 В (10S1P)
- Загальна напруга групи:
- B (L+R) у зборі: 15 В (2×5S1P)
- Кількість світлодіодів на кожній планці:
- A/B (L/R) тип: 5 шт. (1 група по 10 шт.)
- A B (L+R) у зборі: 10 шт. (2 групи по 5 шт.)
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 55″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- A/B (L) тип: 520 мм
- A/B (R) тип: 547 мм
- A/B (L+R) в сборе: 1067 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами світлодіодів:
- A/B (L+R) в сборе: 114-112-113-114-113-112-113-113-114 мм
- Відстань між центром 1-го та останнього LED: 1018 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 14 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги ShineOn 2D03859 Rev.A + ShineOn 2D03860 Rev.B:
- ShineOn 2D03861 Rev.A 1070mm 3V 10LED (5 планок A-тип)
- YAL13-0103030D-11
- YAL13-0103030D-16
- YAL13-0103030D-17
- YAL13-0103030D-28
- YAL13-0103030D-06
- RF-AZ550E30-1001A-32 A0
- RF-AZ550E30-0502B-32 A0
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- SDL5WY(LN0-015)
- SDLWY(LN0-E13)
- SDL550WY(LD0-E03)
- SDL550WY(LD0-E05)
- SDL550WY(BD0-E06)
- SDL550WY(LD0-E07) REV.R1 та інших.
Сумісність з моделями телевізорів діагоналлю 55″:
- Hyundai: H-LED55U701BS2S
- Panasonic: TH-55FX600C
- Skyworth: 55K6D, 55H5, 55Q3A, 55Q3
- Tesla: 55S903SUS та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
- Даний тип планок від партії до партії може поставлятися у вигляді цілісних або складових частин для зручності транспортування.
